嵌入式软件在地面终端中的应用

地面终端（如星链“披萨盒”、VSAT小站、手持卫星电话）是用户与卫星之间的物理桥梁，而嵌入式软件则是这座桥梁的神经系统与智能大脑。它负责将太空中的微弱信号转化为用户可用的高速网络，同时确保设备在无人值守的户外环境中长期稳定运行。下面主要从架构分层、核心模块等维度详细阐述。

一、嵌入式软件的整体架构

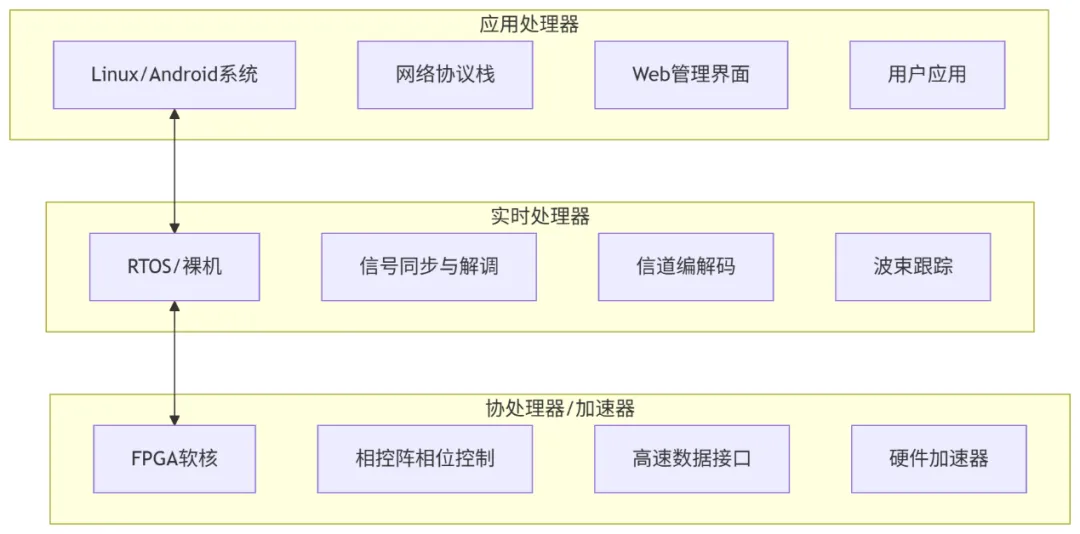

现代卫星地面终端的嵌入式软件通常采用异构多处理器架构，不同特性的处理器各司其职：

各层之间通过高速总线（PCIe、USB、SPI）或共享内存通信，形成协同工作的异构计算系统。

二、核心功能模块详解

1 信号处理与同步模块

信号处理与同步模块运行在DSP或FPGA上的实时软件，是终端的“物理层引擎”，负责将天线接收到的微弱射频信号，转换为可供上层处理的数字比特流。这个模块的性能直接决定了终端的接收灵敏度和接入速度。

2 相控阵波束控制模块

LEO终端的核心差异化技术——嵌入式软件实时计算卫星位置并驱动数百个移相器。

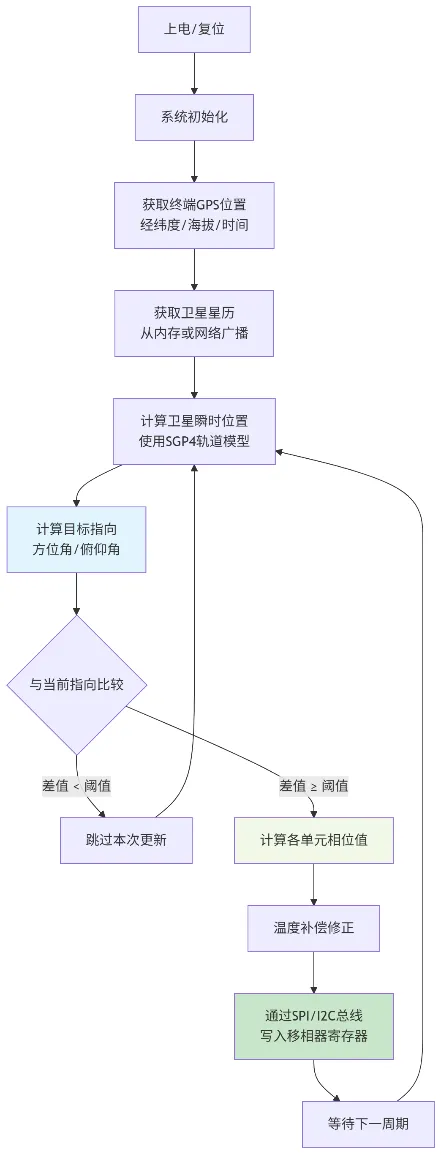

工作流程：

1. 获取位置：从GPS模块获取终端经纬度，从星历数据获取卫星轨道参数
2. 计算指向：解算卫星相对于终端的方位角和俯仰角
3. 相位计算：根据角度和频率，计算出每个天线单元所需的移相值
4. 驱动配置：通过SPI/I2C总线写入数百个移相器芯片
5. 温度补偿：定期校准，补偿环境温度变化引起的相位漂移

相控阵波束控制模块需要实时跟踪计算卫星位置，因此有一些关键性能要求，如更新周期< 50ms，否则波束滞后于卫星运动；指向精度< 0.5°，确保链路增益不损失。同时具有多目标能力，高端终端需同时跟踪多颗卫星（服务星+候选切换星）。

3 网络协议栈模块

运行在应用处理器（通常是ARM Cortex-A + Linux）上，负责将基带模块送来的IP包分发给用户设备，同时将用户的上行数据封装后交给基带发送。

技术难点：

• TCP优化：卫星链路的长时延（RTT≈20-50ms）会降低传统TCP性能，需启用BBR拥塞控制算法或使用PEP（性能增强代理）
• 多接口管理：同时处理Wi-Fi、以太网、USB的数据流，实现智能选路和负载均衡

4 用户接口与管理模块

嵌入式软件提供多种人机交互方式：

Web管理页面的典型功能包括：

• 实时仪表盘：信号强度（SNR）、卫星仰角、连接状态、实时速率、累计流量
• 网络设置：Wi-Fi SSID/密码修改、静态IP/DHCP、APN配置
• 天线设置：手动寻星、波束校准、卫星选择
• 系统管理：重启、恢复出厂、日志导出、固件升级
• 诊断工具：Ping测试、链路测试、频谱扫描

5 系统管理与可靠性模块

系统管理与可靠性模块不像信号处理模块那样直接处理数据，也不像网络协议栈那样转发IP包，而是持续监控设备健康状态，在异常发生时自动恢复，确保终端在户外无人值守的环境下，7×24小时、数年不间断工作。

6 安全模块

嵌入式软件实现多层次安全防护，安全模块存储设备唯一证书、执行空口加密、验证固件签名，防止非法接入和恶意攻击，是终端的“防火墙”。

三、与实际系统的对应关系

以星链用户终端为例，嵌入式软件的具体实现：

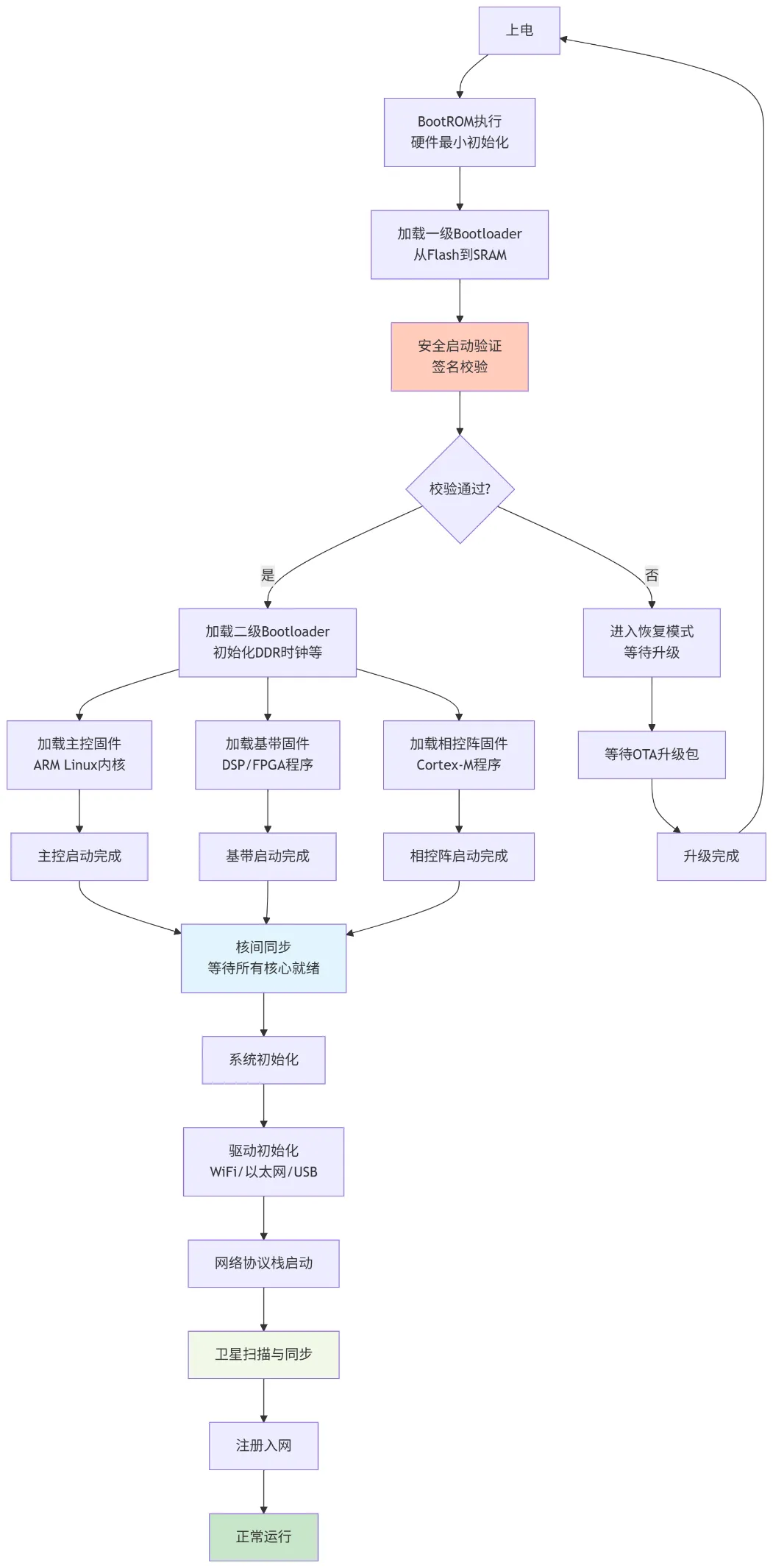

软件启动流程：

上电 → Bootloader → 安全启动验证 → 加载Linux内核 → 启动基带固件 →

加载相控阵控制固件 → 初始化网络协议栈 → 启动Web服务器 →

扫描卫星并同步 → 完成接入 → 开始数据传输

具体流程如下:

总结

嵌入式软件是地面终端的“全能管家”：在基带DSP中，它微秒级响应完成信号同步与解调；在相控阵控制器中，它毫秒级更新波束指向，驱动数百个移相器；在应用处理器中，它运行Linux协议栈，提供Web管理、Wi-Fi路由和OTA升级。从开机自动寻星到7×24小时稳定运行，从恶劣天气下的信号跟踪到用户无感的固件更新，嵌入式软件让“披萨盒”成为连接太空互联网的智能终端，是低轨卫星通信从“可用”走向“好用”的关键技术基石。
