你以为ArcGIS只是个分析软件,其实它还是个画图软件

ArcGIS

出图

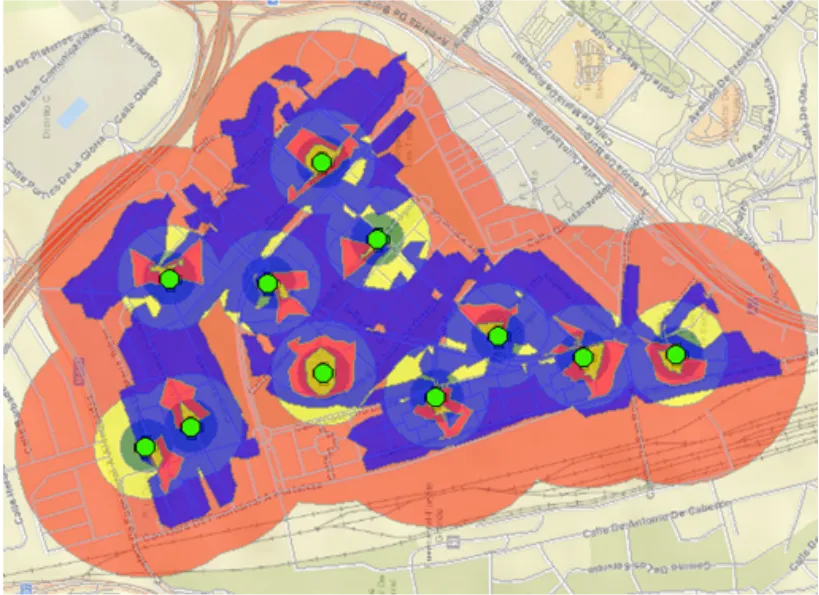

谈到ArcGIS，第一反应是做分析。诸如坡度、坡向、等值线、日照、汇水、连通性，离散分析、视线分析、成本分析等各种各样的分析。连完电池组后，等10分钟电脑卡一卡，然后切换到图纸视角，就能得到一张“当代ArcGIS瞎眼主义流派大图”。

考虑到观看，降了一点饱和度

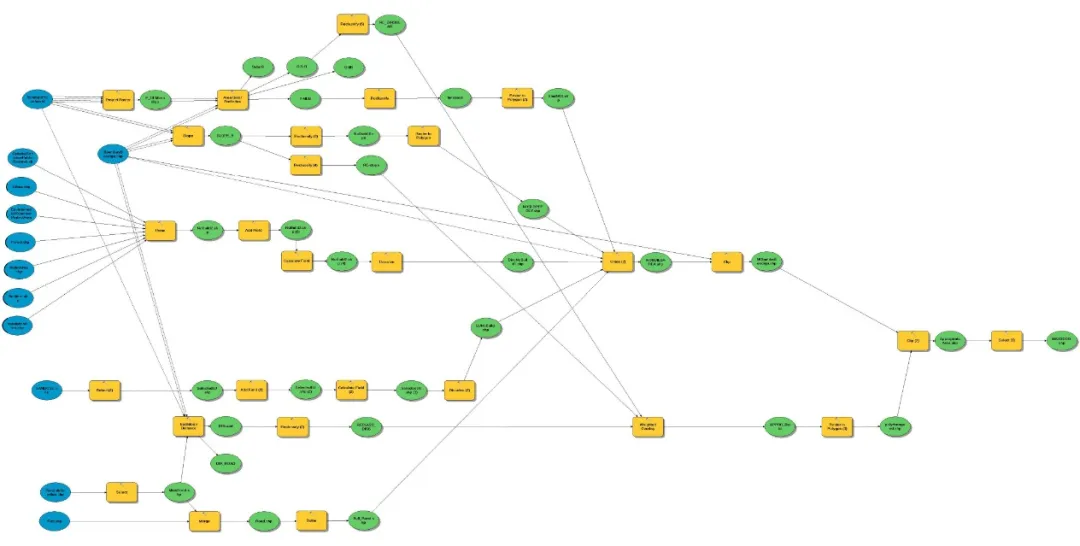

同样发挥电池组功能的Mod Builder和Grasshopper比起来也十分朴素。

ESRI旗下的产品给人的第一感受是分析全能然后作图不行，因此体验一般。流程：进CAD、AI调一下线型，实时填色，将图修改下，能够达到化腐朽为神奇的作用。

ArcGIS作为一个用于空间数据收集、处理、运算、储存和表达的软件，具备很强的图像表达和三维建模能力。很多情况下同学们会反映GIS图纸表达单调，配色朴素，局限于平面，基本是因为大家只用到了ArcCataloge和ArcMap两个平台。

这一期教程我们将利用ArcScene平台，将平面数据转化为三维图形表达。今天就用Arc Map +Arc Scene以日照分析为例，让朴素的图纸不仅活过来而且站起来。

「 2D图纸」

之前曾用DEM文件制作了一些和日照有关的图

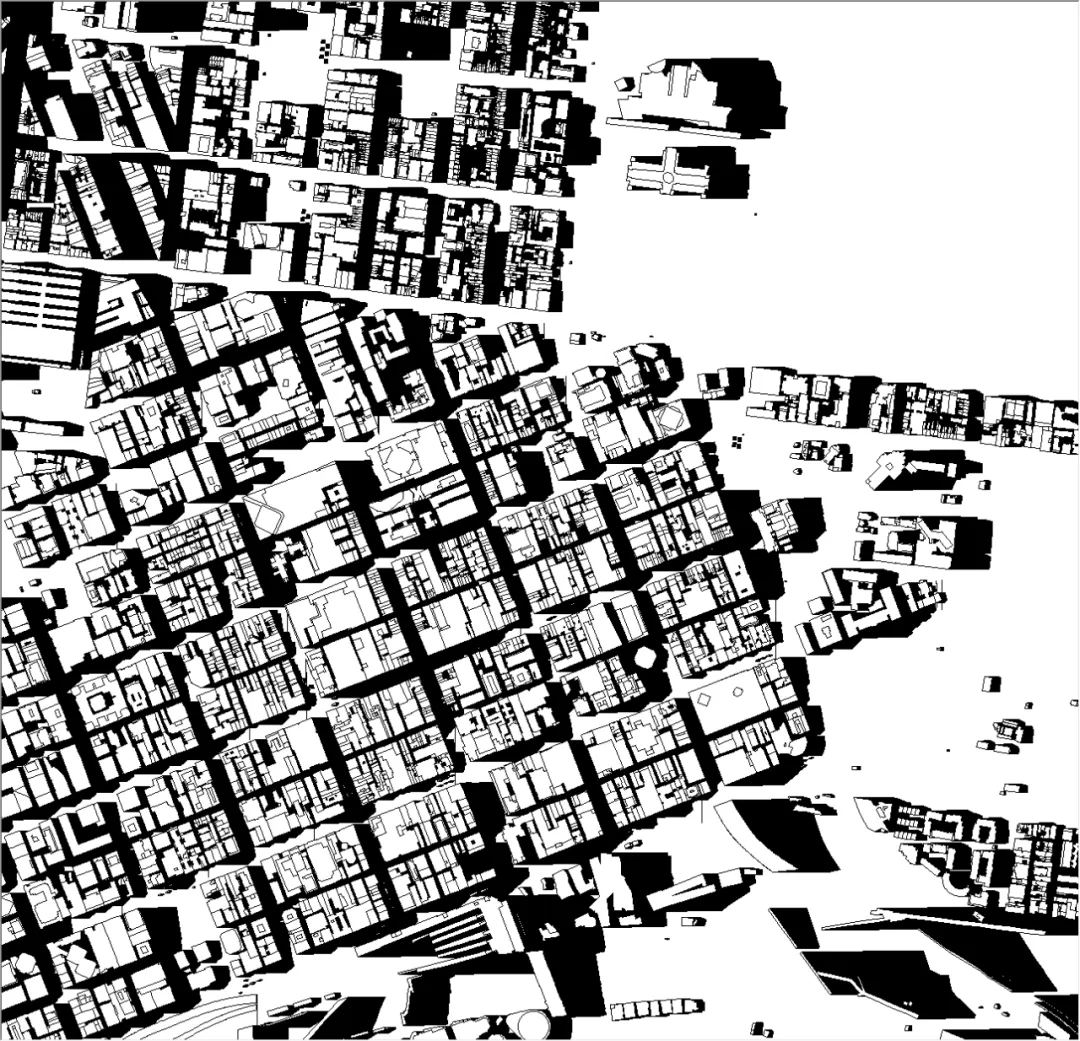

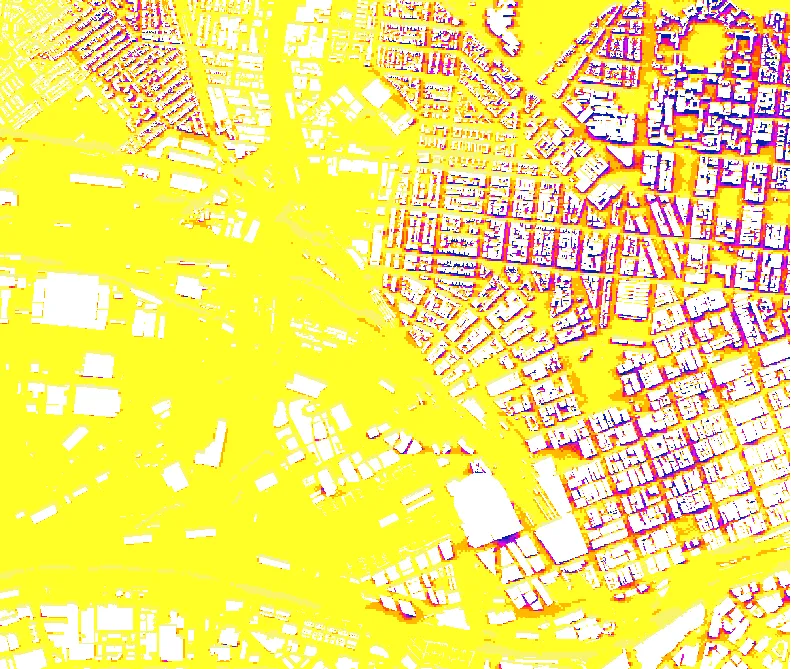

2021年5月1日16点墨尔本建筑阴影区域

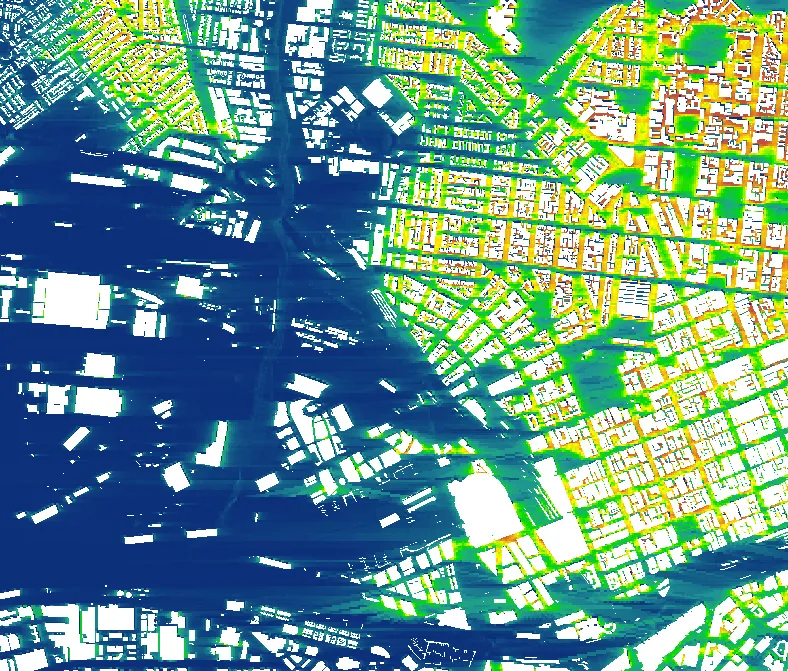

秋分日墨尔本日照时长

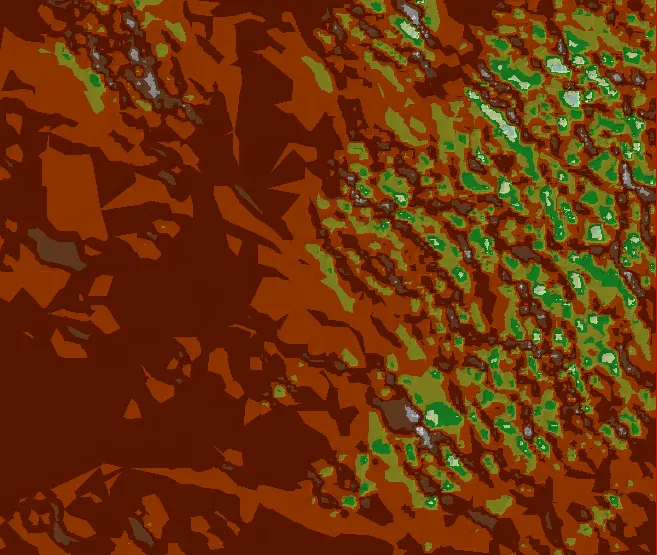

秋分日墨尔本日照直射强度

这些数据看起来不错，图看起来也还行，但是我们肯定不会满足于出几张2D图纸就结束了，于是，我们今天来讨论下如何用GIS出三维分析图。

「网络分析图」

网格的好处在于可以直观地表达最小分析单元。比如我们想要以100mX100m的1公顷方格为计量单元或200m半径的5分钟生活圈为例划分墨尔本的日照数据。

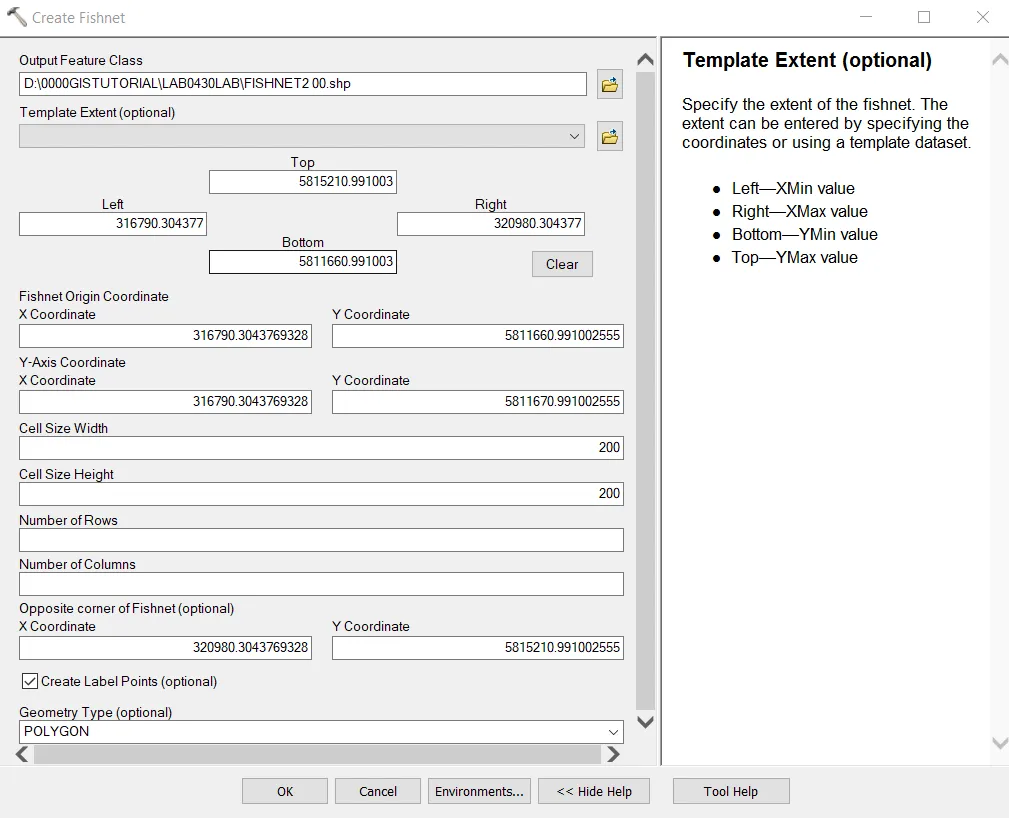

这时候，我们需要使用Create Fishnet运算器。创建网格文件名为FISHNE200.shp；构建网格范围Template Extent和代表日照时长的TimeEqua.tiff一致；Cell size width和Cell size Height设定为200；代表生成200X200m的网格；选择Geometry Type为POLYGON。

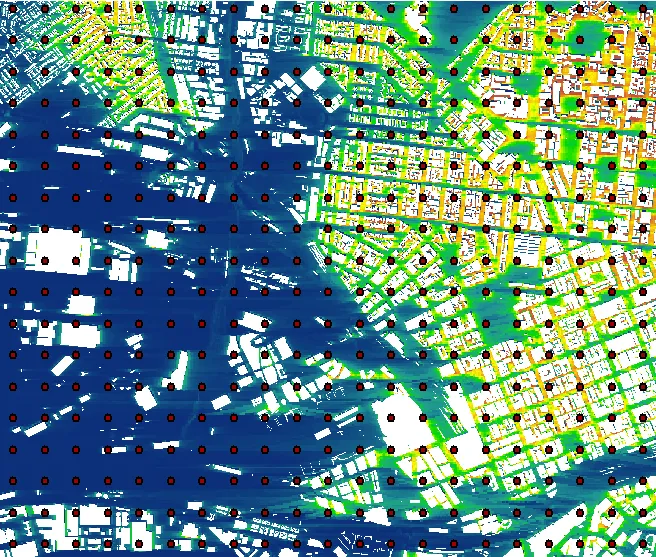

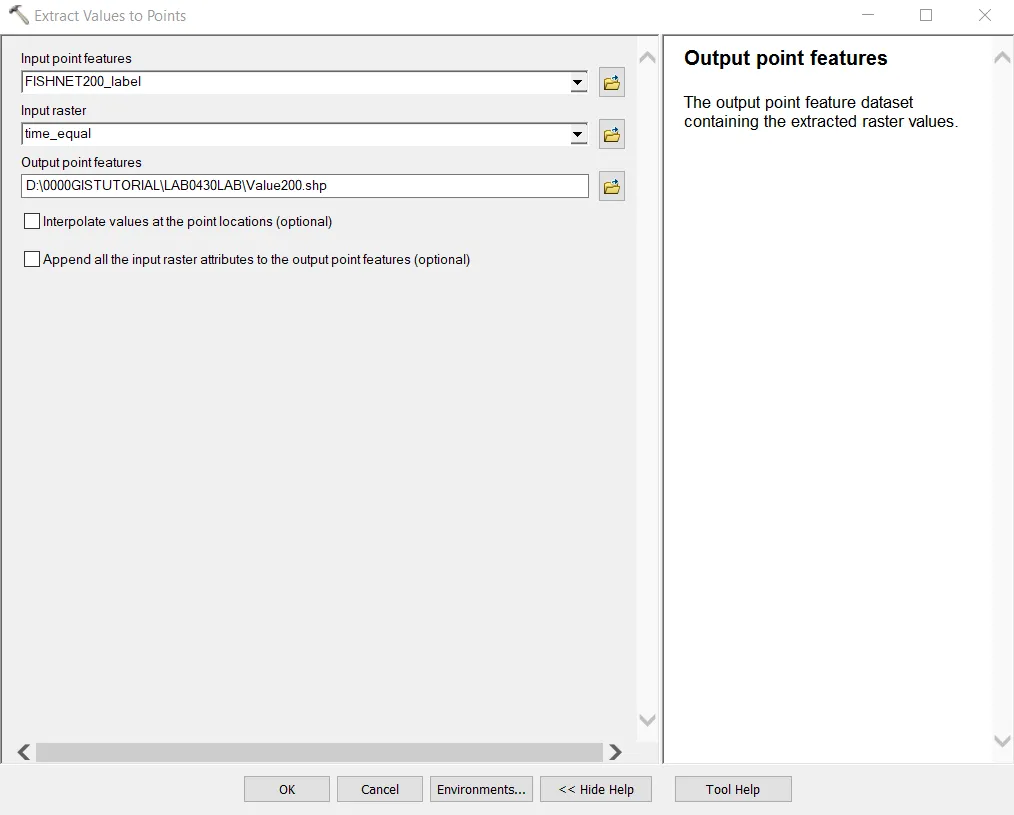

然后在Environment选项中设定输出文件的Output Coordinates，Processing Extent与TimeEqua.tiff一致，得到FISHNET200_label点和FISHNET200块文件。然后我们需要将格栅数据抓取到对应位置的点文件上，这时候需要使用Extract Values to Points运算器，得到Value200.shp的具备对应位置日照数据的点文件。

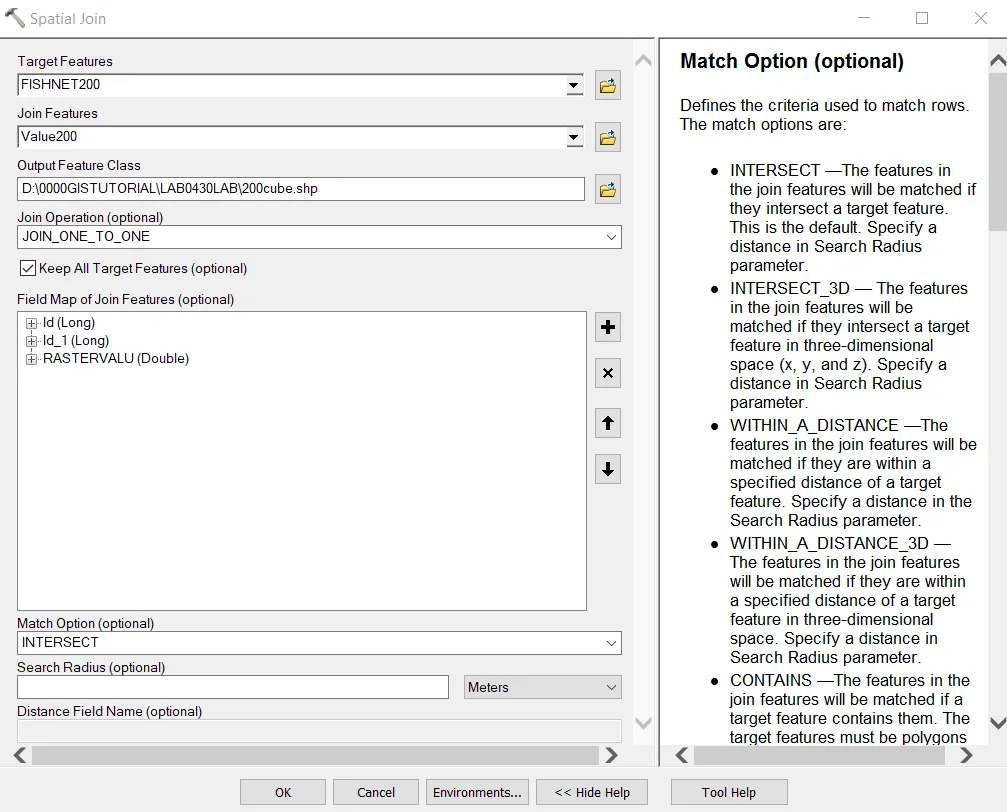

接下来将Value200的数据用Spatial Join运算器投射回代表200m网格区域的FISHNET200数据。

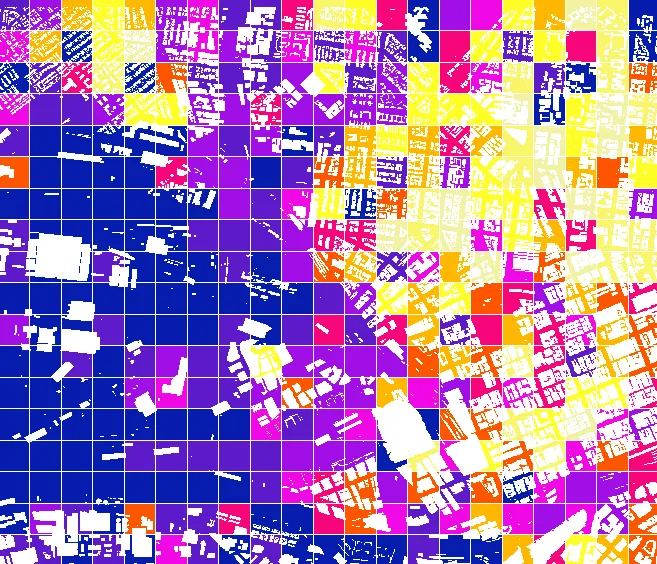

通过调整Property中的Symbology选项，得到如下网格化分析数据图：

「构建TIN视图」

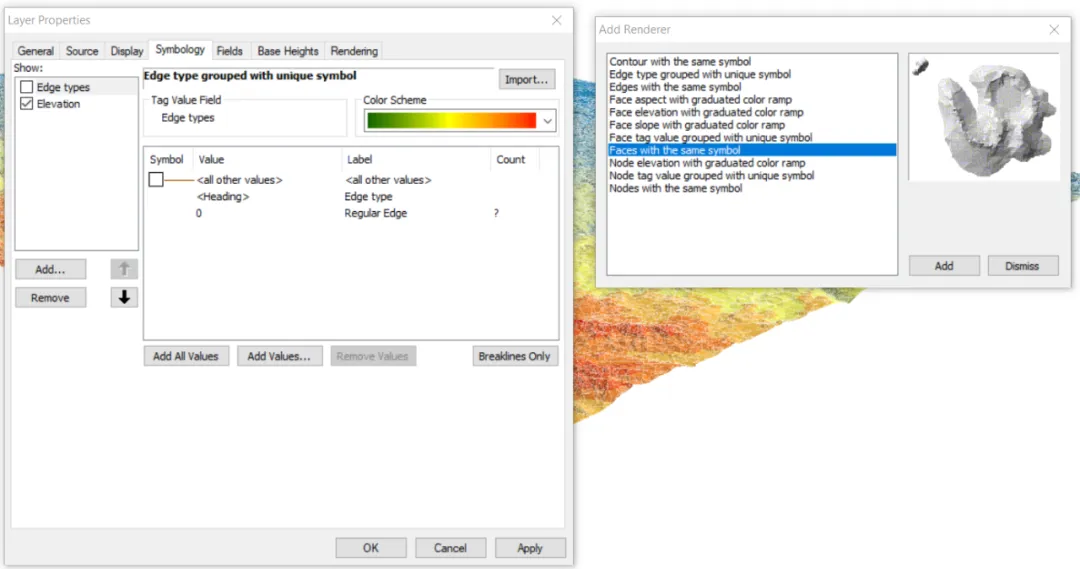

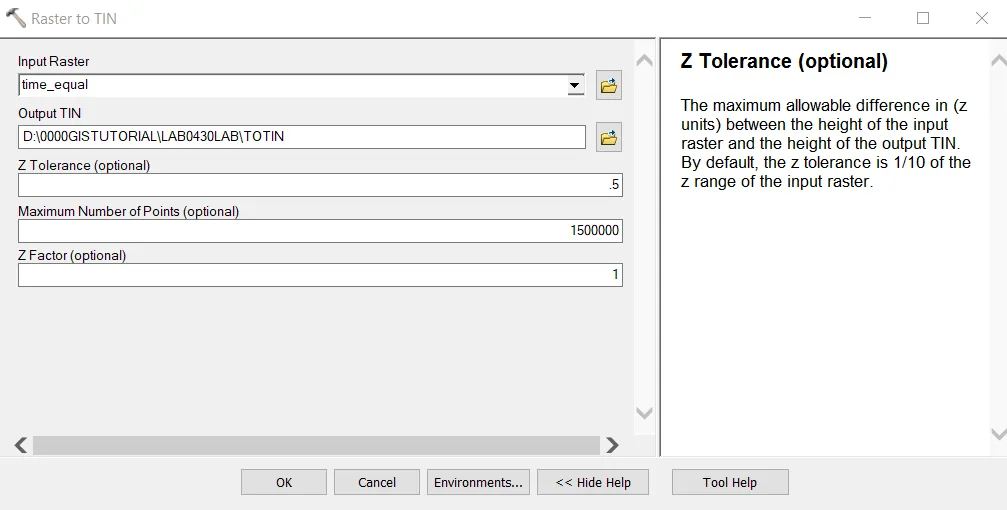

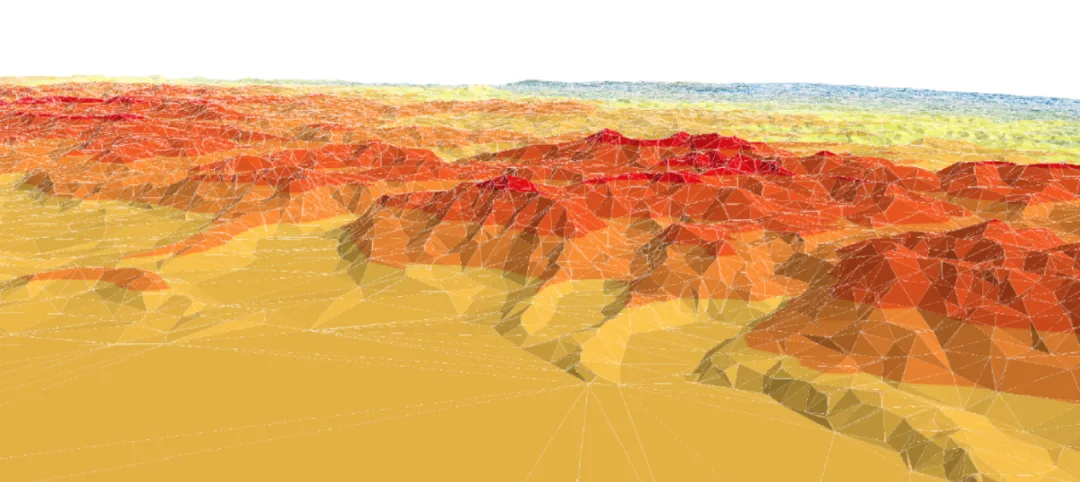

TIN文件可以通过三角形密度直观的表达数据变化的程度。因此，我们想要通过构建TIN文件表达一下研究范围内日照时长的变化密集度。这里很简单，使用Raster to TIN命令即可。

在运算中，Z Tolerance代表TIN文件的均分程度，Z值越小，TIN文件生成的约细致。

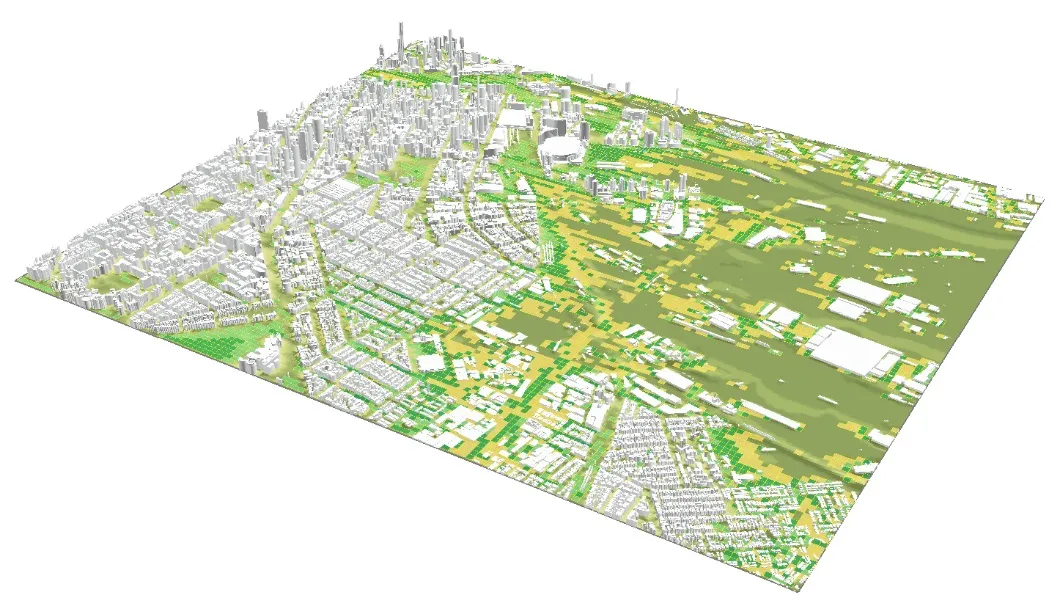

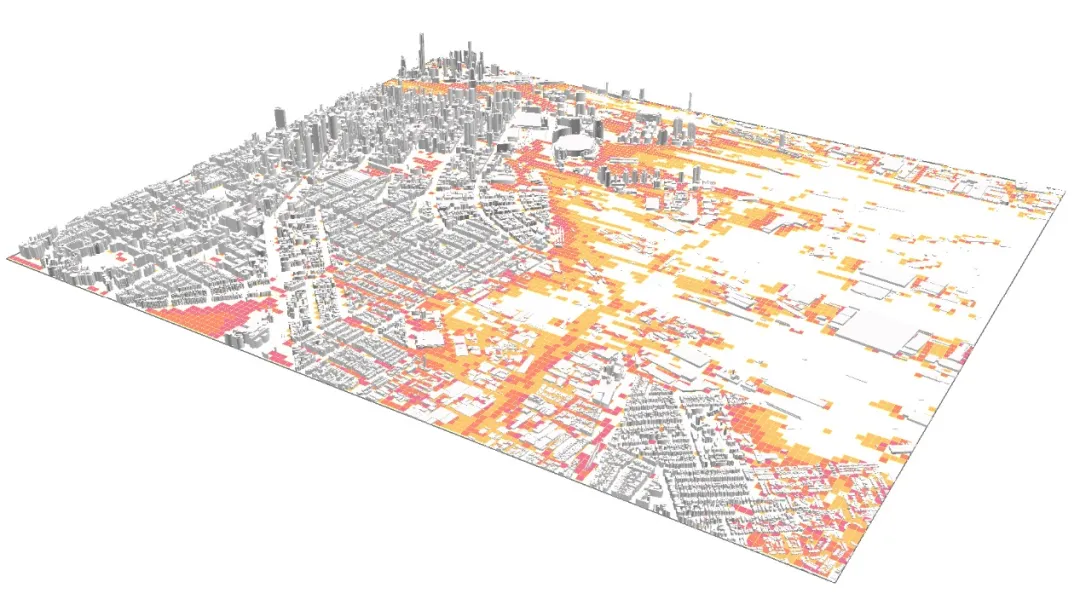

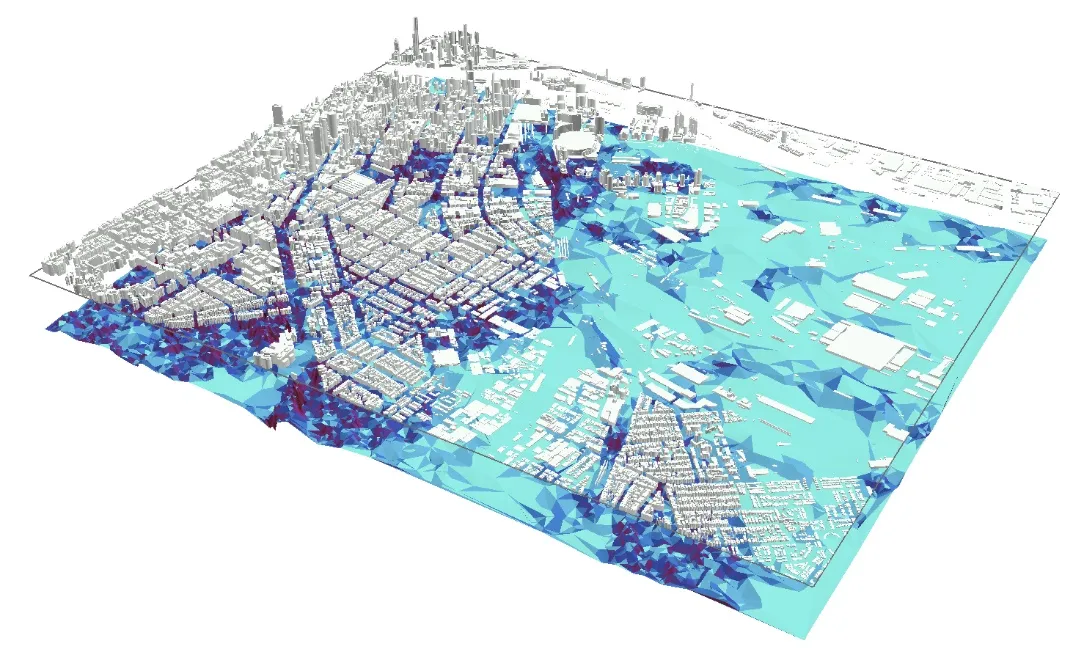

「分析图立起来」

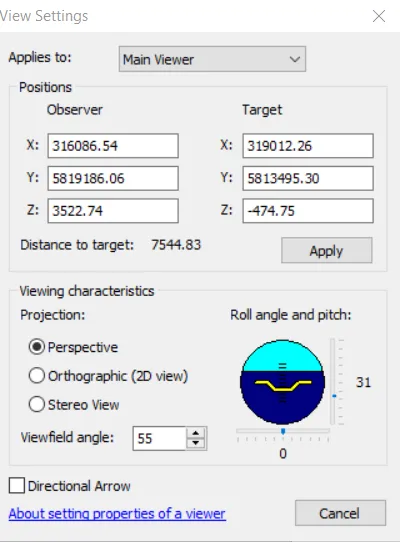

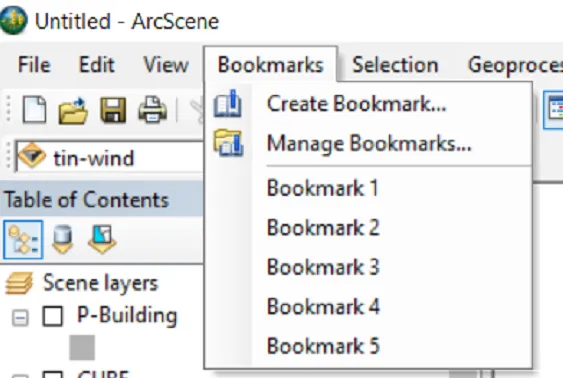

这个时候，ArcMap已经满足不了我们了，我们需要打开ArcScene。在ArcScene中，加载刚才生成的网格多边形文件，TIN文件，和带有建筑高度的BUILDING_CLIP.shp文件。

| 阶段一：添加建筑高度 |

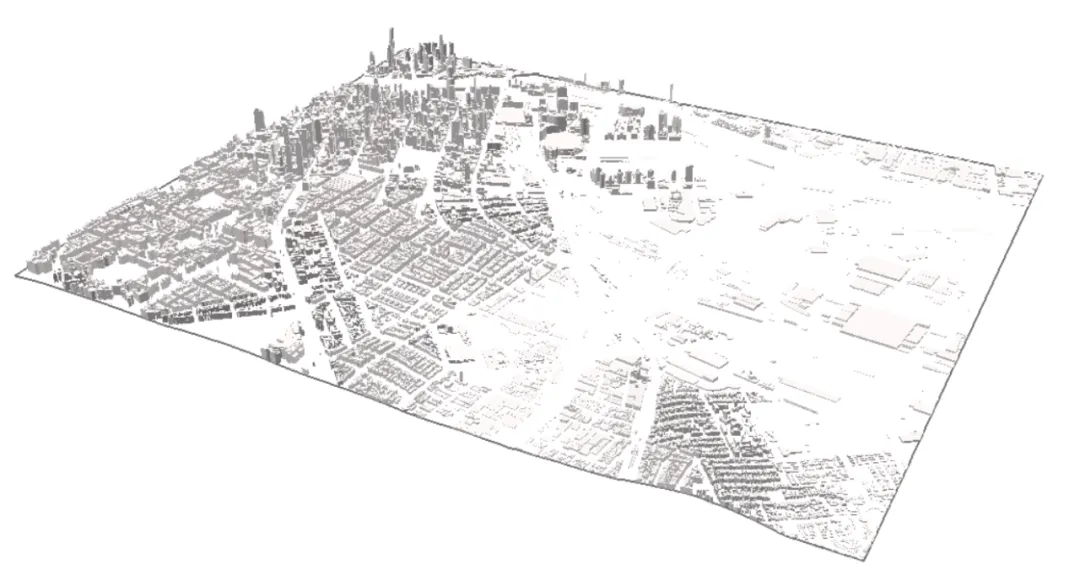

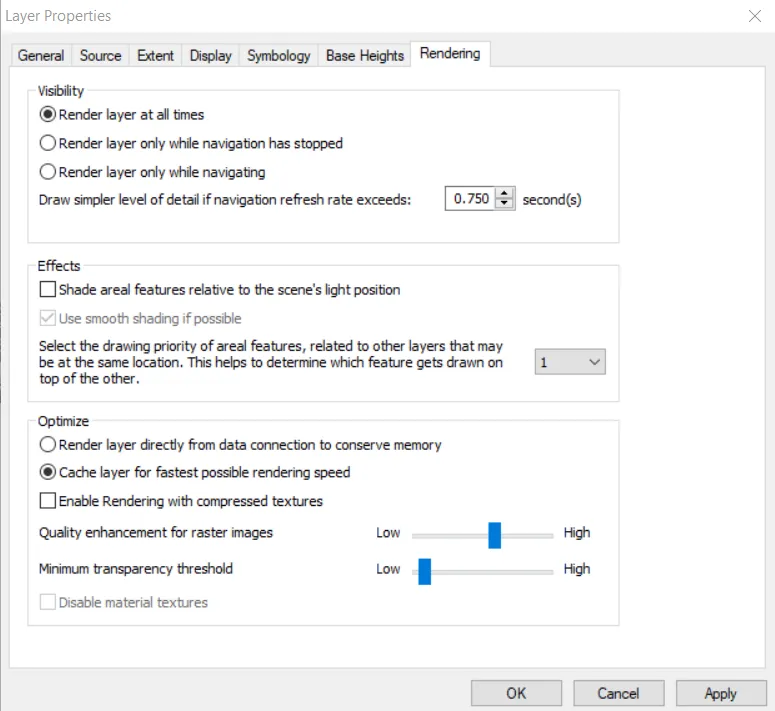

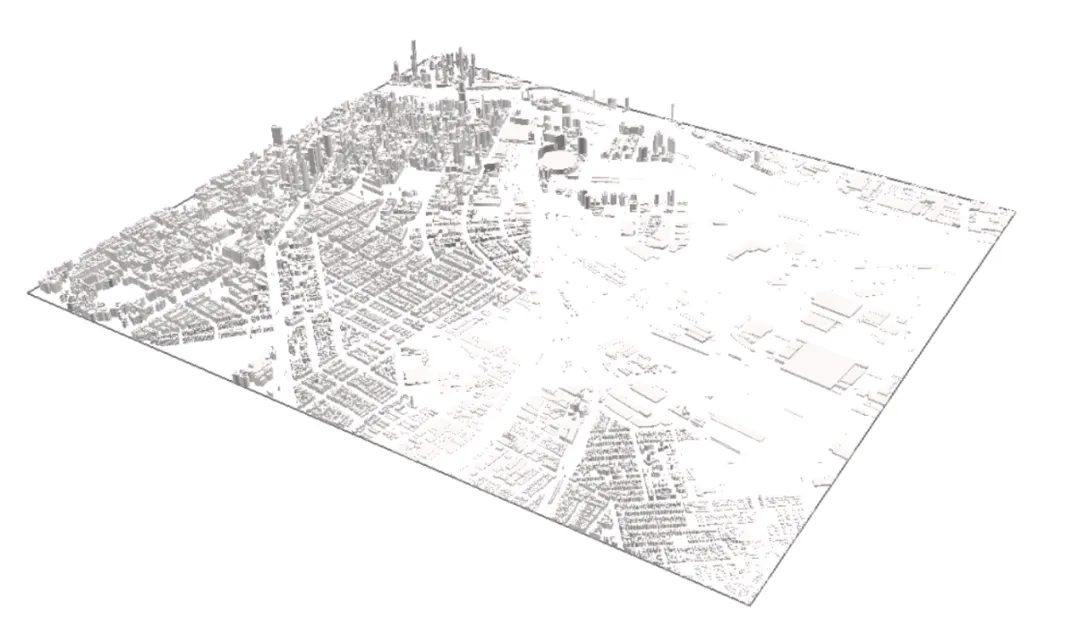

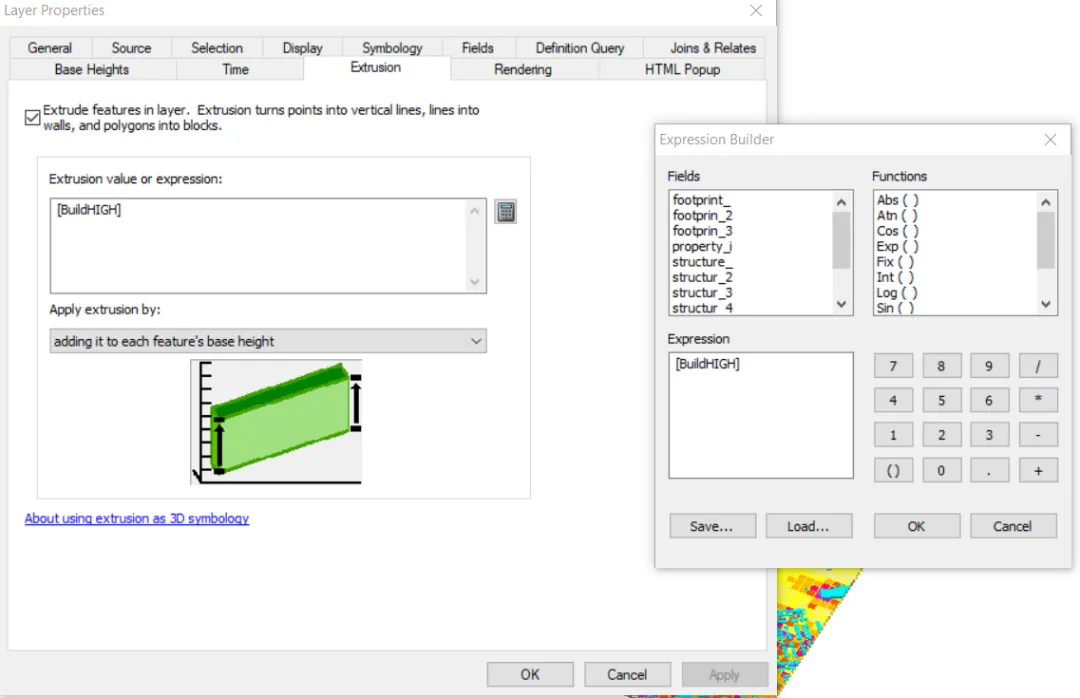

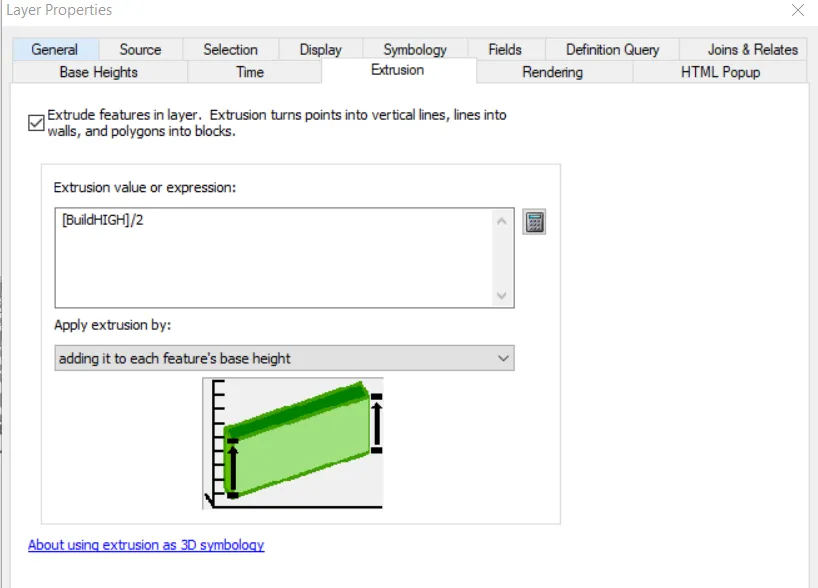

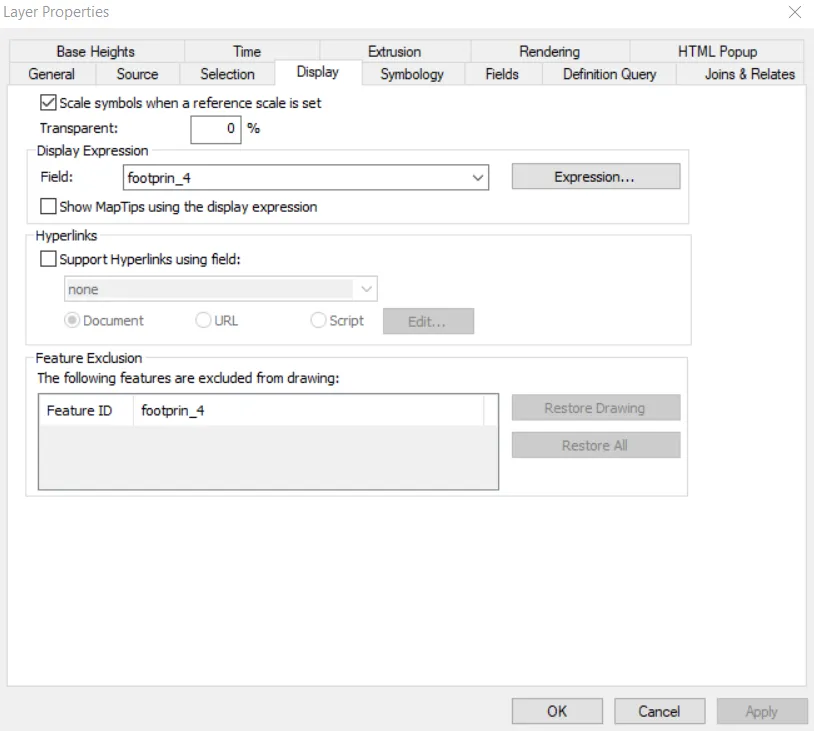

ArcScene中Property多了Base Heights和Extusion选项。选择代表建筑高度的BuildHIGH数据列，选择Adding it to each feature’s base height，即可得到三维立体的建筑了。

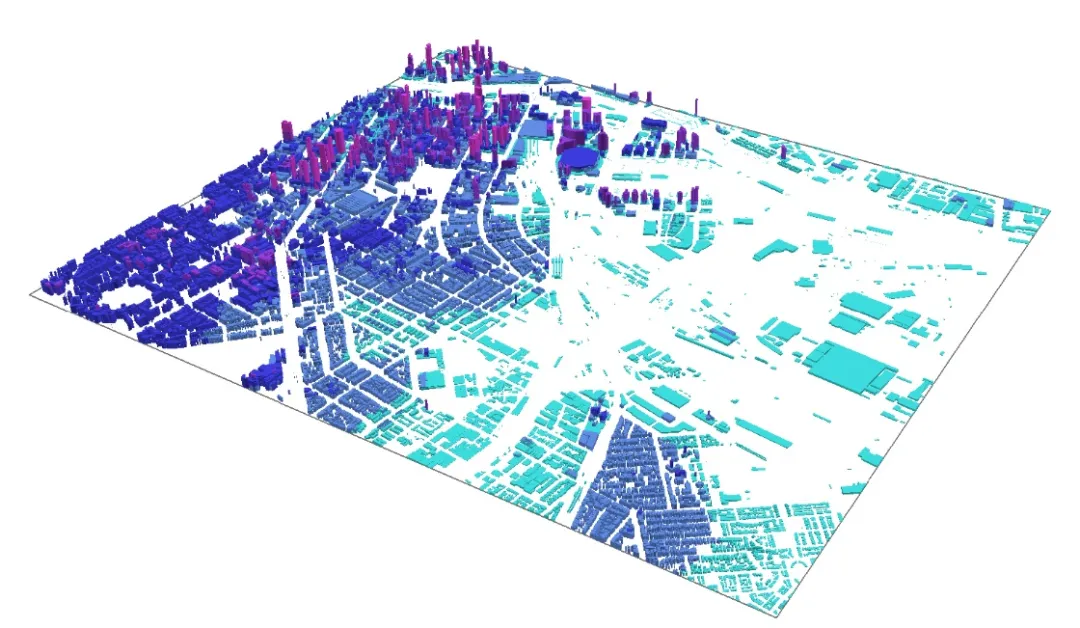

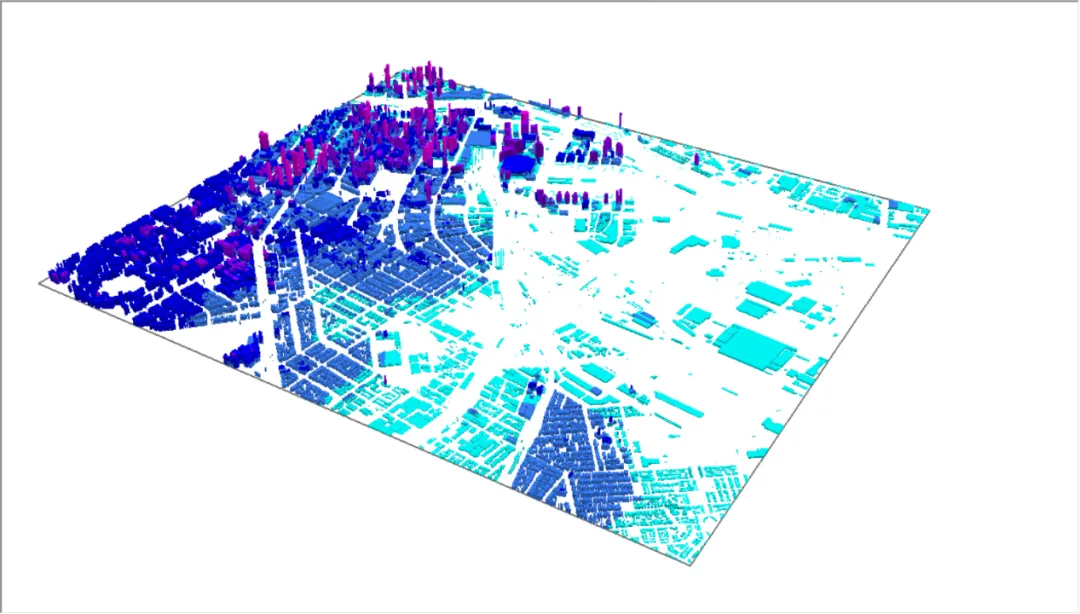

在Symbology中选择想要分类表达的建筑高度，即可得到带有色彩标识的三维立体的建筑了。

| 阶段二：浮动抬高目标图层 |

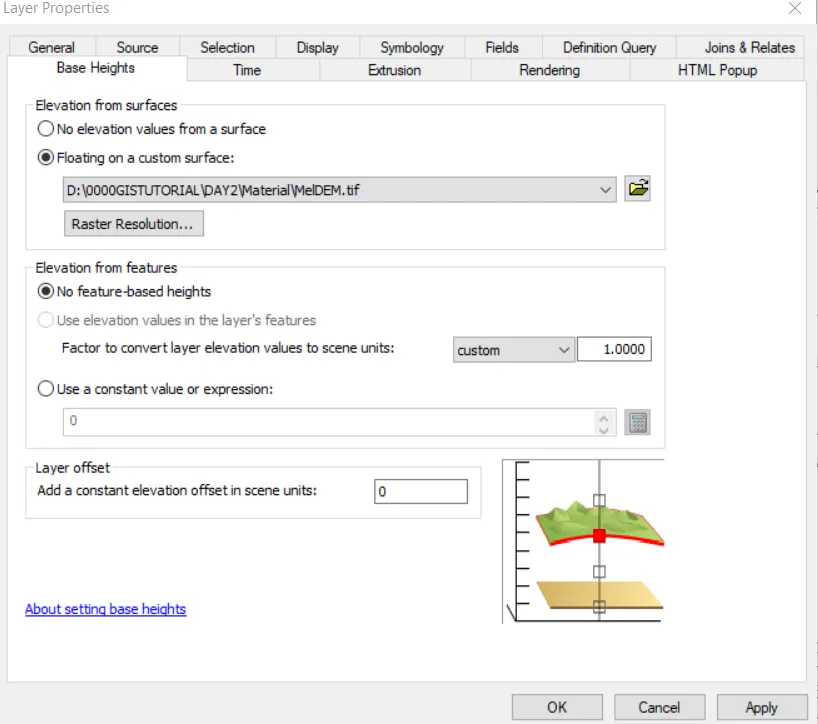

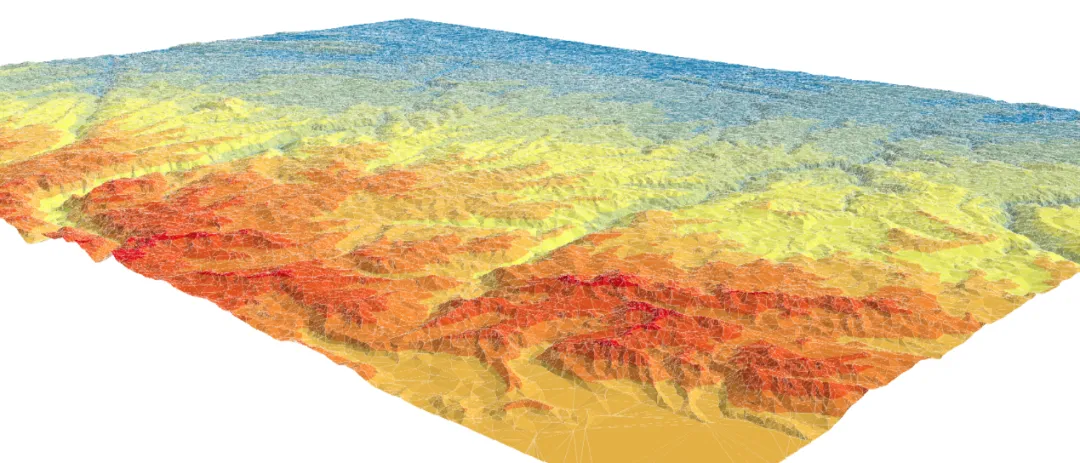

有时候我们想要将山地建筑表达为随地形起伏变化的而不是一个单一的平面。这时候就需要用到Base Heights选项。在Floating on a custom surface中选择想要让目标图形浮动的DEM文件。如果想要让浮动看起来明显一些，可以在custom对话框输入z轴放大比例。在Layout offset中输入正负数值可以选择浮动其实高度抬升或下降。
