三维工厂设计软件到底是啥?一文给你讲透

各位朋友，我是老杨。

上周跟一个设计院的老朋友视频云喝酒，聊到现在工厂设计都数字化了，他说”就是那个三维的软件呗”，但具体是个啥玩意儿，说不太清楚。

回来我就想，咱们圈内人天天打交道的东西，说不定还真有不少朋友不太了解。今天就跟大家聊聊三维工厂设计软件，尽量说得通俗点。

01 什么是三维工厂设计软件？

简单来说，这就是一套专门给流程工厂做设计的软件。

啥叫流程工厂？石油石化、煤化工、精细化工、天然气、冶金、环保三废处理……这些用管道把各种设备连起来、原材料在里面”流”着走的工厂，都叫流程工厂。

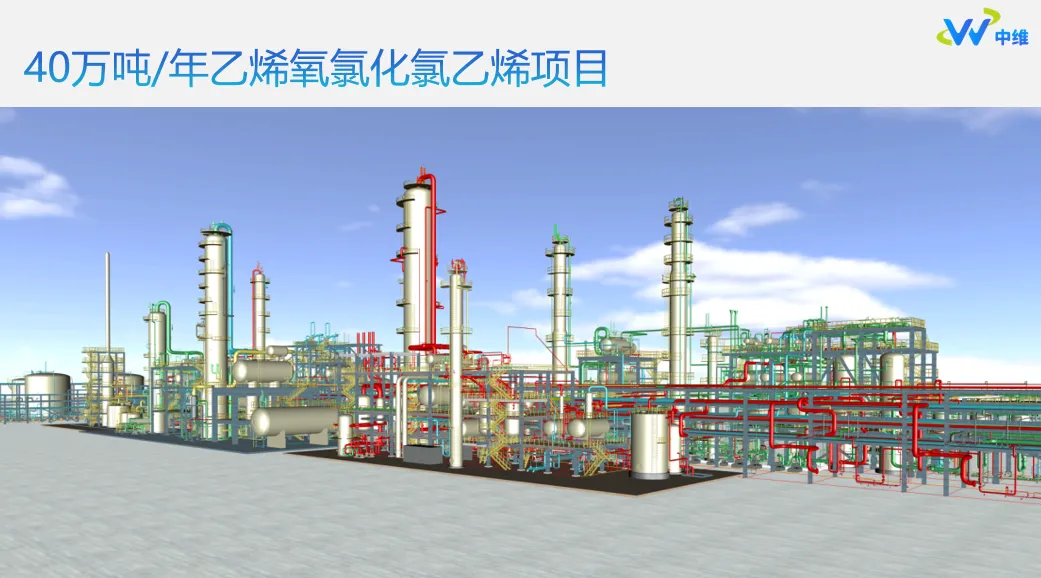

三维工厂设计软件干的事儿，就是把这些工厂”画”出来——不是平面的蓝图，而是立体的、可以转着看的三维模型。

你可以在电脑里看到：

• 每一根管道怎么走
• 每一台设备放在哪里
• 管道和设备怎么连接
• 管道和管道之间会不会”打架”
• 电气桥架怎么布置最合理

02 为啥要用这个软件？

你可能会问：以前设计师不都是画二维图纸吗？搞个三维的，有啥必要？

必要性大了去了。

第一，看得见的问题。 二维图纸是平的，三维模型是立体的。你以为管道从A到B走直线没问题，一做三维才发现，中间还挡着一台换热器，得绕道。这种碰撞问题在二维图纸里根本发现不了，等工厂建好了才发现，拆了重建，费用吓人。

第二，改起来方便。 甲方爸爸一拍脑袋：”这个设备往左挪5米。”二维图纸的话，好几个专业都得返工。三维模型里，改一个参数，所有相关专业自动更新，省时省力。

第三，数据可以复用。 设计完了，这个三维模型可以直接用在后面的数字化交付、数字化运维。施工方、业主方都能用，设计院的价值一下子延伸了。

我前阵子跟一个做EPC的朋友聊，他说现在业主招标，三维模型交付都快成标配了。不具备数字化交付能力的工程公司，日子越来越难过。

03 市面上有哪些三维工厂设计软件？

这个话题有点敏感，我尽量客观说，不偏不倚。

国际老牌选手：

• AVEVA E3D

  （施耐德电气旗下AVEVA集团）：英国血统，在石化行业用得很多，功能强大，贵也是真的贵
• PDMS

  （AVEVA集团早期产品，现已升级为E3D）：老一辈设计师的回忆
• Intergraph Smart 3D

  （海克斯康集团旗下鹰图公司）：石油化工领域的老大哥，以前叫SmartPlant 3D，老工程师们嘴里还习惯叫SP3D
• AutoPLANT

  （奔特力系统有限公司Bentley Systems旗下）：相对小众一些，矿山使用居多

国产选手：

• ZWPD三维工厂设计软件

  （北京中维数通软件有限公司）：咱们的国货，支持工艺、管道、暖通、桥架等多个专业，还有数字化交付和运维平台
• CAXA

  （北京数码大方科技股份有限公司）：国产CAD里资历比较老的

说实话，在高端三维CAD/CAE这块，咱们和国际巨头确实还有差距。但在三维工厂设计这个细分领域，国产软件已经能做很多事儿了，而且价格、服务响应速度、定制化能力，都有优势。

04 ZWPD能干啥？给好奇的朋友说两句

既然聊到这儿了，顺便说说咱们ZWPD三维工厂设计软件。

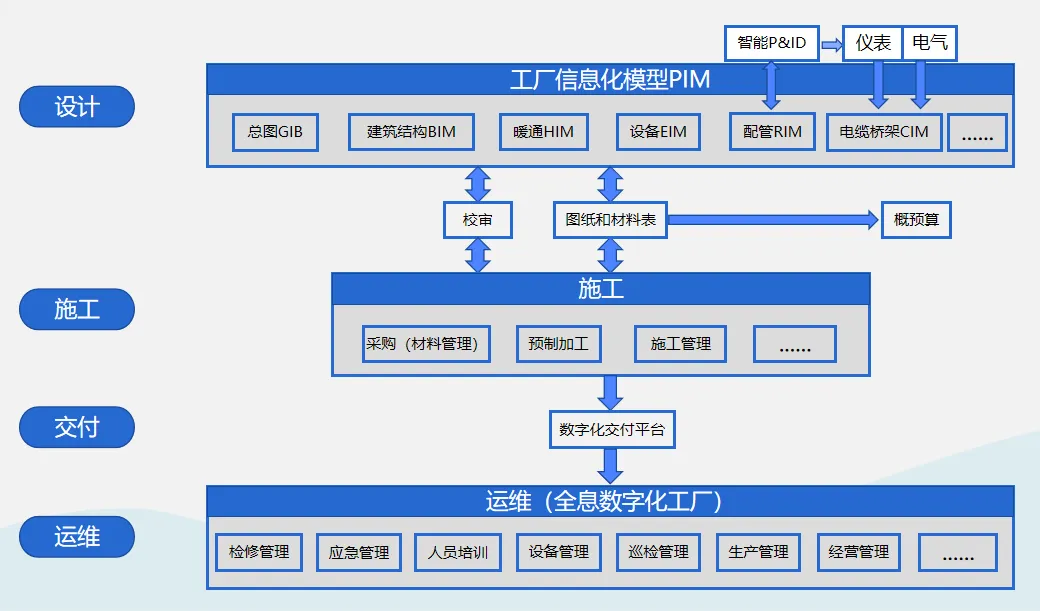

工艺专业：支持P&ID图绘制，工艺数据管理，设备数据关联。

管道专业：管道建模、应力分析、支吊架设计，还能做ISO图（轴测图）出图。

三维总图：厂区整体布局，设备碰撞检查，净空分析。

暖通、桥架：这些”配角”专业，也能一起设计，不用导出导入来回折腾。

校核功能：管道碰撞检查、支吊架选型校核、管道应力分析，该有的都有。

数字化交付：这是重点。设计完了，模型+数据一起交付给业主，后面运维阶段直接用，不用再重建。

另外还有施工预制和施工材料管理的模块，专门解决施工阶段的实际问题。

说实话，跟国际大厂比，ZWPD在某些功能深度上还有提升空间。但对中国工厂的”中国式需求” ，咱们理解得更透——比如国内设计院的工作流程、业主方的验收习惯、和国内施工单位的配合方式，这些接地气的东西，外资软件往往做得不够好。

05 未来会往哪儿走？

聊点趋势，供大家参考。

第一，智能化。 AI辅助设计，以后可能说句话，软件就能给你生成一段管道布置方案。当然，这玩意儿现在还不成熟，但方向是对的。

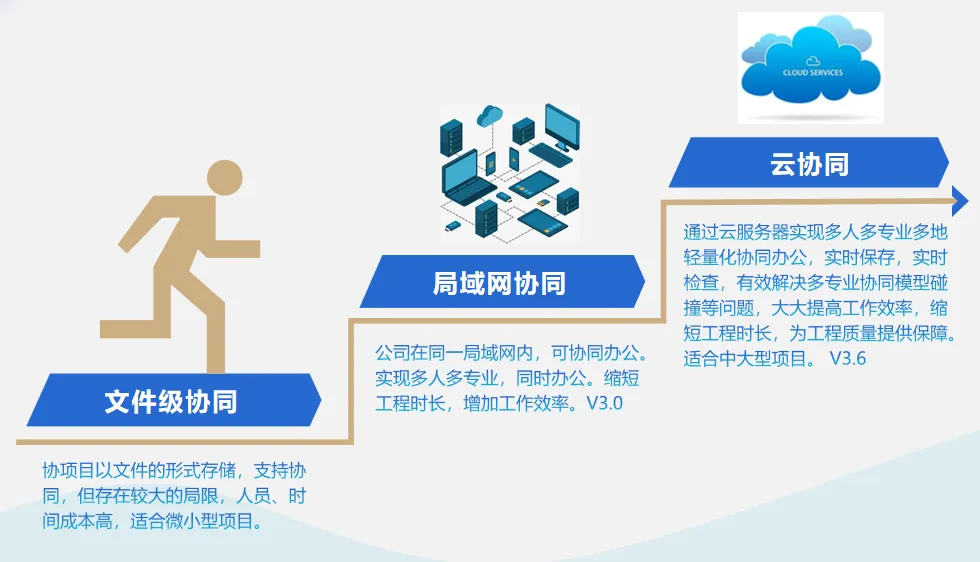

第二，云化。 设计数据上云，多人协同，远程办公，这是大势所趋。尤其是现在很多项目是业主方、设计院、施工方三方协作，云端数据共享能省很多事儿。

第三，国产化。 这个不多说了，懂的自然懂。信创政策支持下，国产三维工厂设计软件的机会大于挑战。

06 写到最后

今天这篇文章，算是给不太了解三维工厂设计软件的朋友做个科普。也是一个广告，如果你是业内同行，欢迎留言交流，看看老杨说得对不对。
