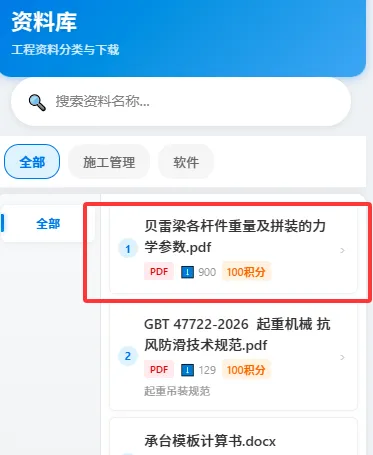

贝雷梁杆件重量一键查(文末有小程序下载方案)
贝雷梁杆件重量一键查
是不是每次要算贝雷梁吊装重量，都得翻半天规范找各个杆件重量？国产的、进口的还不一样，找半天都凑不齐一张完整的重量表。
今天这篇文章，把贝雷梁所有杆件重量、力学参数一次性给你整理好了。国产的、进口的都涵盖了，直接收藏这篇就够了，以后再也不用到处找资料！
一、贝雷梁杆件重量表（单位：kg）
这是大家最关心的部分，我按国产和进口两种规格整理成表格，一目了然：
阴/阳头端柱：国产69.7kg/根，进口59kg/根
阴/阳斜面弦杆：国产27.31kg/个（进口无此件）
二、材料容许应力参数
国产贝雷梁的材料应力按基本应力提高30%设计，但要注意：个别钢质杆件不得超过其屈服点的85%。
30铬锰钛拉应力、压应力及弯应力：1105 MPa
三、桁架片力学性质
四、拼装钢桥梁几何特性
这个表格很重要，不同拼装形式的截面模量和惯矩都不一样，设计时直接查表：
单排单层不加强：W=3578.5 cm³，J=250497.2 cm⁴
单排单层加强：W=7699.1 cm³，J=577434.4 cm⁴
双排单层不加强：W=7157.1 cm³，J=500994.4 cm⁴
双排单层加强：W=15398.3 cm³，J=1154868.8 cm⁴
三排单层不加强：W=10735.6 cm³，J=751491.6 cm⁴
三排单层加强：W=23097.4 cm³，J=1732303.2 cm⁴
双排双层不加强：W=14817.9 cm³，J=2148588.8 cm⁴
双排双层加强：W=30641.7 cm³，J=4596255.2 cm⁴
三排双层不加强：W=22226.8 cm³，J=3222883.2 cm⁴
三排双层加强：W=45962.6 cm³，J=6894382.8 cm⁴
五、桁架容许内力表
这个是实际设计中最常用的表格，不加强桥梁和加强桥梁的容许弯矩和剪力都列出来了：
单排单层：弯矩788.2 kN·m，剪力245.2 kN
双排单层：弯矩1576.4 kN·m，剪力490.5 kN
三排单层：弯矩2246.4 kN·m，剪力698.9 kN
双排双层：弯矩3265.4 kN·m，剪力490.5 kN
三排双层：弯矩4653.2 kN·m，剪力698.9 kN
单排单层：弯矩1687.5 kN·m，剪力245.2 kN
双排单层：弯矩3375.0 kN·m，剪力490.5 kN
三排单层：弯矩4809.4 kN·m，剪力698.9 kN
双排双层：弯矩6750.0 kN·m，剪力490.5 kN
三排双层：弯矩9618.8 kN·m，剪力698.9 kN
六、其它构件容许荷载
好了，以上就是贝雷梁所有杆件重量和力学参数的完整汇总。建议大家都收藏一下，下次做方案、算重量的时候直接拿出来查，省得再到处翻规范。
如果觉得这篇文章对你有帮助，欢迎关注我们的公众号「健忘的常青树」，里面还有更多实用的施工技术和计算工具。也可以用我们的小程序「健忘的TOOLS」，里面有各种施工计算功能，随时随地都能算，特别方便！
有什么问题或者需要什么资料，欢迎在评论区留言，我会尽量回复大家。咱们下期见！
