盘点市面上的压力容器强度计算软件

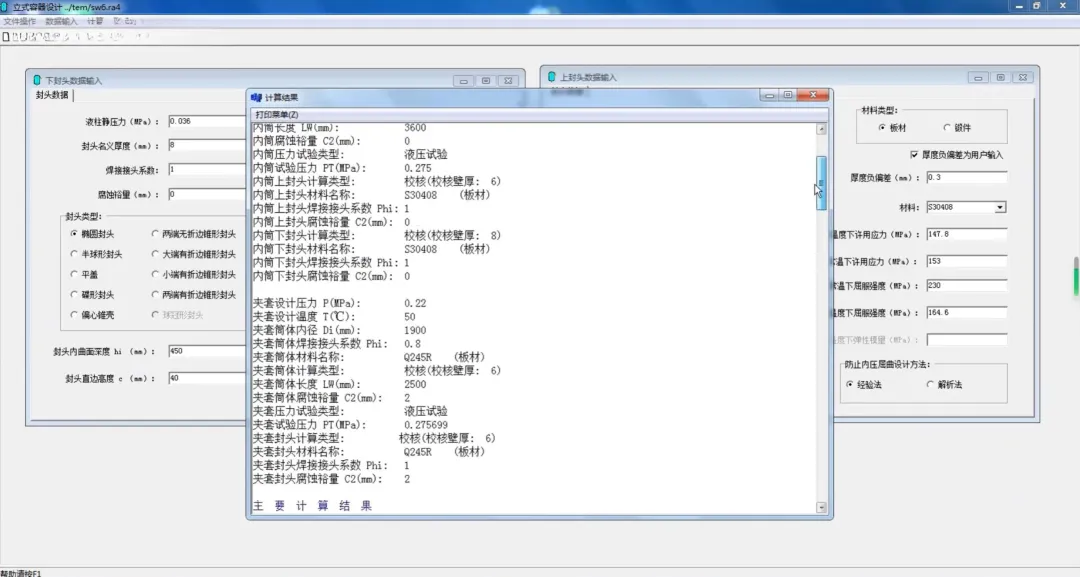

SW6-2024过程设备强度计算软件
SW6是中国压力容器与化工设备设计领域权威的工程计算软件，由全国化工设备设计技术中心站主导开发，严格遵循2024年发布的GB/T 150《压力容器》系列国家标准。其核心价值在于确保设计计算完全符合最新国家规范，避免因标准更新导致的设计合规性风险。
SW6软件最新正式版本为SW6-2024V1.0（发布于2024年10月28日），最新补丁为补丁三（Patch 3）（发布于2026年6月18日）。该补丁是针对GB/T 150-2024《压力容器》国家标准实施后的关键修正，强制要求所有设计单位更新至补丁三版本，以确保计算结果符合2025年2月1日起生效的国家标准及后续勘误要求。
一、开发者介绍
全国化工设备设计技术中心站（原化学工业部设备设计技术中心站）是SW6的法定开发主体，成立于1960年，直属中国石油和化工勘察设计协会管理。
该中心站是中国压力容器国家标准的核心编制单位，目前归属管理的国家/行业标准达160余项，组织行业专家编制技术手册超500册。
SW6-2024V1.0的具体开发由多单位联合完成，包括全国化工设备设计技术中心站（迅羽化工工程高技术中心）、华东理工大学、中石化上海工程有限公司、中国寰球工程公司等9家行业权威机构。
二、软件的适用范围
1. 法规与标准依据
强制适配GB/T 150.1~150.4-2024（2025年2月1日正式实施），替代已废止的2011版标准。
同步支持TSG 21-2016《固定式压力容器安全技术监察规程》等特种设备法规。
2. 设备类型与参数边界
覆盖11类核心设备：
容器类：对称/非对称双鞍座卧式容器、带夹套立式容器、球形储罐。
塔器类：含风载/地震载荷校核的塔式容器。
换热器类：固定管板、浮头式、U形管、填函式换热器。
特殊结构：高压容器、非圆形容器、蜂窝短管/半管夹套容器（2024版新增）。
关键参数范围：
设计压力：-0.1 MPa（真空）至100 MPa。
设计温度：-269℃至900℃（依赖材料数据库）。
尺寸限制：筒体内径≥150 mm，高度≤200 m（塔器）。
三、软件的核心功能
1. 设备级整体计算
动态载荷耦合分析：自动计入液柱静压力（当≥设计压力5%时强制参与计算）、风载、地震载荷等11。
新增2024版关键功能：
外压矩形截面容器设计（按GB/T 150.3-2024附录G）。
夹套容器专项模块：蜂窝短管/半管夹套的强度校核。
换热管振动分析：预防流体诱发振动导致的失效17。
2. 零部件精细化计算
开孔补强：支持HG/T 20582-2020《钢制化工容器强度计算规范》的特殊结构。
法兰设计：修正GB/T 8163材料在高压工况下的设计压力限制（补丁三修复）。
局部应力校核：针对拉撑管板、锥壳过渡段等易失效部位提供独立计算模块。
3. 工程输出与合规保障
自动生成标准计算书：包含所有中间参数和校核结果，符合TSG 21对设计文件的法定要求。
材料数据库强制更新：依据GB/T 150.2-2024修正钢材许用应力值（补丁二修复数据错误）。
四、上手难易程度
1. 学习门槛
需专业基础支撑：操作者必须掌握压力容器设计规范术语（如”外压加强圈””液柱静压力”），不适合非专业人员。
界面逻辑特点：
采用参数化表单输入，每项数据均有标准依据提示（如”按GB/T 150.3-2024第X条”）。
支持分步输入：允许先录入主体参数，再补充封头、法兰等细节，无需一次性完成。
2. 效率优化设计
智能错误预检：输入时实时提示矛盾项（如”材料Q345R在-20℃下许用应力超限”）。
多方案比选功能：可保存不同厚度/材料方案的计算结果，一键对比经济性与安全性。
示意图辅助：关键参数旁附结构简图（如鞍座位置、夹套分布），降低误操作风险。
五、价格与升级费用
1. 获取方式与基础定价
无公开零售价目表，需通过全国化工设备设计技术中心站官方渠道采购。
行业参考价格（基于工程单位采购信息）：
单机版：约1.2万–1.8万元人民币（含1年技术支持）。
网络版：按客户端数量计费，首节点2.5万元起，后续每节点加收8,000元4。
2. 升级与维护成本
强制版本更新机制：
国家标准更新后，旧版软件无法满足合规性要求（如SW6-2011不支持GB/T 150-2024）。
SW6-2024V1.0需通过补丁三（2026年6月发布）修正GB/T 150-2024第2号勘误。
费用结构：
版本升级费：老用户换购SW6-2024V1.0约需支付原价40%–60%（参考历史换购政策）。
年度服务费：约软件价格10%，包含标准更新适配、BUG修复及技术咨询。
补丁免费提供：中心站定期发布功能修正补丁（如补丁一至三），无需额外付费。
关键总结
SW6-2024V1.0是压力容器设计合规性的技术底线保障工具，其核心价值在于无缝衔接最新国家标准（GB/T 150-2024），避免设计返工风险。软件操作逻辑高度贴合工程师习惯，但必须由具备压力容器设计资质的专业人员使用。价格体系采用”买断+年服务费”模式，强制升级成本源于国家标准更新周期（通常5–8年），而日常补丁免费提供。对于设计单位，正版授权是项目审查通过的必要条件，非官方渠道获取的版本存在计算逻辑不符新规的重大隐患。

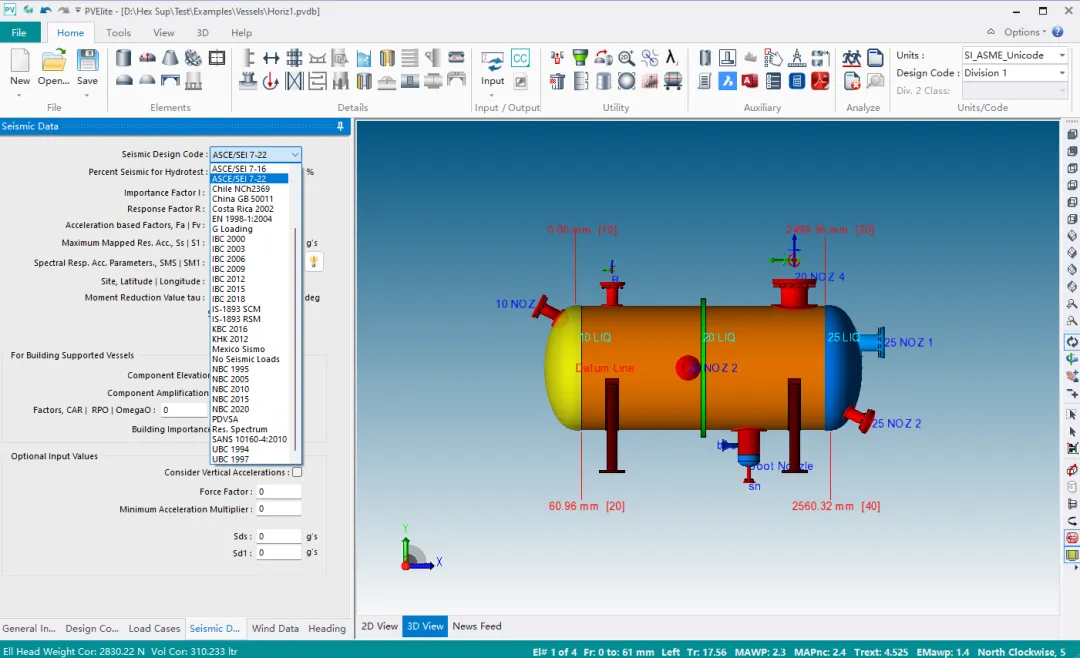

PV Elite
PV Elite是由海克斯康（Hexagon）公司开发的全球主流压力容器与换热器设计分析软件，广泛应用于石油、化工、能源等流程工业领域。其核心优势在于全面支持国际主流设计规范（如ASME、EN、PD 5500等），既能完成新设备的强度计算与优化设计，也能对在役容器进行缺陷评定和剩余寿命评估（依据API 579标准）。
PV Elite 已正式更名为 Aspect Pressure Vessel。目前最新版本为PV 28U2
一、开发者背景及关联软件
1. 开发者介绍
PV Elite最初由美国COADE公司开发，后经Intergraph收购，现归属于海克斯康数字智能（Hexagon PPM）。海克斯康是全球领先的工业软件解决方案提供商，其数字智能部门专注于工程设计、建造与运维全生命周期管理，产品覆盖全球70%以上的工厂与设施设计项目。
2. 开发者的其他软件
海克斯康数字智能围绕工程设计生态构建了完整工具链：
CADWorx Equipment：与PV Elite深度集成的三维设备建模工具，支持双向数据同步。
Smart 3D：大型工厂三维设计平台，PV Elite可导出模型至该系统进行协同设计。
NozzlePRO：专注于接管局部应力分析的软件，与PV Elite无缝对接，用于复杂载荷工况的精细化验证。
PV Fabricator：基于PV Elite数据自动生成压力容器制造图纸的模块，显著降低出图成本。
二、软件的适用范围
1. 设计规范覆盖
国际标准：ASME Section VIII Div. 1/2（美标）、EN 13445（欧标）、PD 5500（英标）等。
地区规范：支持中国GB/T 150、澳大利亚AS/NZS 1200、印度IS 2825等20余个国家/地区的风载荷、地震载荷标准。
2. 设备类型与工况
设备类型：卧式/立式容器、换热器（U型管、浮头式等）、塔器、分离器、储罐及特殊结构（如夹套容器、方形容器）。
工况范围：
压力：内压0~100 MPa，外压真空至-0.1 MPa。
温度：-270℃~900℃（依赖材料数据库）。
载荷类型：内/外压、风载、地震、热应力、接管外载等组合工况。
3. 行业应用
石油化工、天然气、制药、电力及海洋工程等领域，尤其适用于需符合国际认证要求的出口设备设计。
三、软件的核心功能
1. 整体设备分析
一体化建模：通过元件化输入（筒体、封头、接管等）快速构建完整容器模型，并自动校验几何连续性。
多规范并行计算：同一模型可同时按ASME、EN等标准校核，关键结果（如MAWP）按规范分组对比。
2. 零部件专项评估
开孔补强：依据ASME UG-37或EN 13445进行等面积法补强计算，并支持WRC 107/297局部应力分析。
接管外载分析：自动计算法兰力矩、轴向力等载荷对容器的局部影响。
特殊结构：浮头、膨胀节、鞍座、地脚底环等部件的独立校核模块。
3. 在役设备评估
API 579合乎使用评定（Fitness-for-Service）：对腐蚀、裂纹等缺陷进行剩余强度与寿命预测。
疲劳分析：基于应力循环次数评估设备寿命。
4. 高效输出与集成
一键生成合规报告：包含计算公式、代入过程及规范条款引用，支持导出Word/PDF格式。
双向数据接口：与CADWorx、SOLIDWORKS、ANSYS等软件无缝对接，避免重复建模。
四、上手难易程度
1. 界面与操作逻辑
交互式向导设计：输入界面仅显示当前步骤必需参数，大幅降低信息过载风险。
实时图形反馈：输入过程中同步生成3D模型预览，关键错误（如几何冲突）即时高亮提示。
2. 学习成本
基础功能：熟悉压力容器规范的工程师可在1~2周内掌握常规计算（如筒体厚度校核）。
高级功能：API 579评估或复杂载荷组合需额外培训，但软件内置规范条款帮助库（按F1键调用）可快速定位技术依据。
总体评价：相比通用有限元软件（如ANSYS），PV Elite的学习曲线显著平缓，适合工程现场快速应用。
五、价格与升级费用
1. 授权模式
永久许可（Perpetual License）：一次性付费买断，需另购年度维护服务（约软件价格的15%~20%），包含更新和技术支持。
订阅制（Subscription）：按年付费使用，费用通常为永久许可价格的25%~30%/年，含全部更新与服务。
2. 市场价格范围
基础模块：单用户永久许可价格约15万~25万元人民币（2024年市场参考价）。
扩展模块：如需API 579评估或NozzlePRO集成，额外增加5万~10万元。
升级费用：重大版本更新（如适配新规范）通常需支付基础价格的10%~15%，小幅更新包含在年度维护费中。
3. 注意事项
价格波动因素：企业采购规模、区域代理政策及捆绑模块数量会影响最终报价。
正版必要性：工程设计项目需使用官方授权版本以确保计算结果通过第三方审核（如ASME认证）。
免费试用：海克斯康提供30天全功能试用版，可通过官网申请。

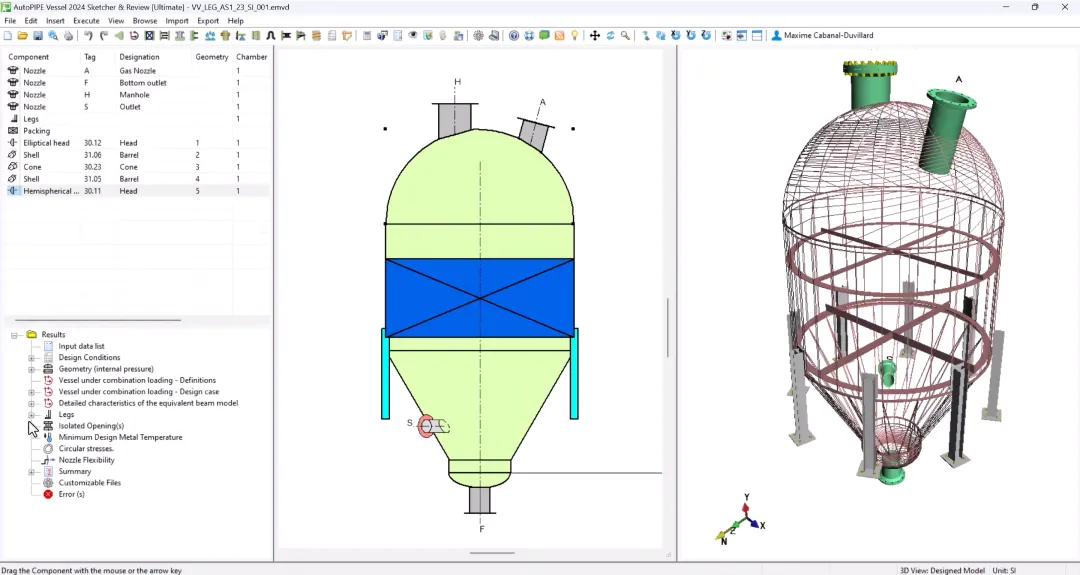

AutoPIPE Vessel
AutoPIPE Vessel 是由 Bentley Systems（奔特力）公司开发的专业压力容器设计与分析软件，主要面向全球化工、石油天然气、电力及海洋工程领域，用于压力容器、换热器、储罐和空冷器的全自动化设计优化与强度计算。其核心优势在于高度集成国际规范、自动化建模流程及与管道系统的无缝数据协同，能显著缩短设计周期并确保合规性。
最新版本：AutoPIPE Vessel 2026，版本号为 v47.00.00.126
一、 开发者介绍及关联软件
1. 开发者背景
Bentley Systems 是一家 1984 年成立于美国的全球基础设施工程软件巨头，总部位于宾夕法尼亚州，业务覆盖 50 多个国家，员工规模逾 2,800 人，年营收超 10 亿美元。该公司专注于为基础设施全生命周期（设计、施工、运维）提供数字化解决方案，在工程软件领域以 BIM 技术和数字孪生能力著称，其产品被全球 90% 以上的顶级工程设计公司采用。
2. 开发者的其他核心软件
Bentley 的软件生态围绕 基础设施全生命周期管理 构建，主要包括：
AutoPIPE：管道应力分析软件，与 AutoPIPE Vessel 深度集成，用于管嘴载荷传递分析。
OpenPlant：工厂三维设计平台，支持与 AutoPIPE Vessel 的数据互用。
STAAD.Pro：结构分析软件，可与 AutoPIPE Vessel 联合进行设备-结构协同计算。
ProjectWise：协同管理平台，实现跨团队设计数据共享。
OpenRoads Designer：土木工程设计软件，适用于厂区总图规划。
二、 软件的适用范围
1. 行业覆盖
核心领域：石油化工、电力能源（含核电）、海洋工程（FPSO、海上平台）、医药食品（GMP合规设备）。
典型设备：压力容器、换热器、精馏塔、储罐、空冷器、反应釜及高压设备。
2. 规范与标准支持
全球主流规范：全面支持 ASME VIII Div.1/2、EN 13445、GB 150/151、PD 5500、CODAP、GOST 等 30 余项国际/地区标准。
荷载类型：涵盖内压/外压、风载荷、地震载荷、波浪载荷、吊装与运输载荷、管道反力等动态与静态工况。
特殊场景：适用于 新设计、在役容器改造评估及极端环境（如深海、高温高压） 下的强度校核。
三、 软件的核心功能
1. 全自动化设计优化
参数化建模：通过交互式界面快速构建卧式/立式容器、夹套设备等复杂模型，支持实时厚度优化与碰撞检测。
规范驱动计算：自动匹配设计规范（如 ASME VIII Div.1 附录 Y 的法兰密封计算），一键完成强度、稳定性及疲劳分析。
2. 深度集成与协同能力
与 AutoPIPE 无缝对接：直接导入管道系统管嘴载荷，避免手动输入错误，提升容器表面局部应力分析精度13。
多专业协同：生成符合 MicroStation、AutoCAD 标准的工程图纸，支持与 STAAD.Pro 联合进行结构-设备耦合分析。
3. 高效输出与报告
自动化施工图：一键生成总装图、零件图及 BOM 物料清单，标注完整且模板可定制。
合规报告：自动生成符合规范的计算书（PDF/Word），包含 最小厚度 vs 实际厚度对比表等关键数据。
四、 上手难易程度
1. 学习门槛
工程背景要求：需具备 压力容器设计基础知识（如规范条款、载荷类型），但无需编程能力。
界面友好性：采用 Windows 风格操作逻辑，提供可视化建模工具和内置模板，熟悉 CAD 的工程师可快速上手。
2. 效率提升点
减少重复劳动：自动跳过非必要计算步骤（如预设计阶段可忽略法兰细节），缩短分析时间 30% 以上。
实时反馈：修改参数后 三维模型即时更新，便于快速验证设计方案。
五、 价格与升级费用
1. 定价模式
商业授权制：采用 永久许可+年维护费 或 订阅制，无公开标价，需通过 Bentley 官方或授权代理商（如艾三维技术）定制报价。
影响因素：价格取决于 模块组合（基础版/高级版）、用户数及企业规模，通常单节点授权费用在 10 万~30 万元人民币区间（参考行业同类软件）。
2. 升级与维护成本
年维护费：约占初始授权费的 15%~20%，用于获取版本更新、技术支持及规范库扩展。
版本迭代：每年发布新版本（如 2025 版），关键更新包括新增规范支持（如 NB/T 47041-2014）及计算功能优化，老用户需支付升级费以适配最新标准。
AutoPIPE Vessel 的核心价值在于 通过规范集成与自动化流程解决多标准兼容性问题，尤其适合需同时满足国内外项目的工程团队。若需进一步了解其与 PV Elite 或 SW6 的具体功能对比，可提供针对性分析。

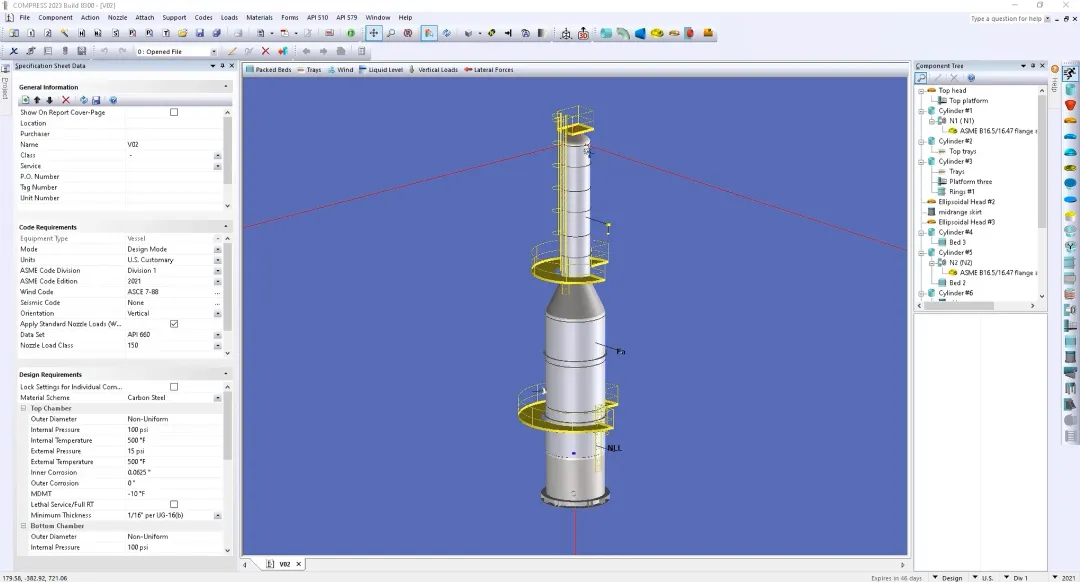

COMPRESS
COMPRESS是由美国Codeware公司（现已被Hexagon PPM收购）开发的专业压力容器强度计算软件，专为符合ASME标准的压力容器设计而打造。
目前最新版本为COMPRESS 2026
一、开发者背景及产品生态
1. 开发者介绍
Codeware公司成立于1980年代，是压力容器和换热器设计软件领域的先驱企业，以深度结合ASME规范著称。2020年被Hexagon PPM（海克斯康工程事业部）收购，成为其工程软件生态的重要组成部分。
公司核心团队由压力容器设计专家和ASME规范委员会成员组成，确保软件与最新标准同步更新。
2. 开发者的其他软件
PV Elite：Codeware的旗舰产品，功能更全面，支持ASME、EN、API等多种国际规范，涵盖压力容器、换热器及储罐设计。
TANK：专注于API 650/API 620标准的储罐设计软件。
CodeCalc：早期版本的COMPRESS，现已逐步整合至PV Elite。
FE/Pipe：管道应力分析软件，与COMPRESS形成互补。
二、软件的适用范围
1. 设计标准
核心规范：严格遵循ASME Boiler and Pressure Vessel Code Section VIII, Division 1 & 2（美标压力容器规范）。
扩展支持：兼容API 510（在役检验）、WRC 107/537（局部应力分析）等标准。
2. 设备类型与参数
容器类型：
立式/卧式压力容器（含夹套、真空设计）。
换热器（管壳式、板式）及零部件（管板、法兰）。
球形储罐（符合ASME Section VIII Div. 2附录4）。
参数范围：
设计压力：-14.7 psi至10,000 psi（真空至超高压）。
设计温度：-450°F至1200°F（-268°C至649°C）。
尺寸限制：无明确上限，但需符合ASME规范适用范围。
三、软件的核心功能
1. 建模与分析能力
三维参数化建模：通过交互式界面快速构建容器模型（筒体、封头、接管等），自动生成3D可视化预览，直观检查结构合理性。
强度计算：
按ASME VIII-1进行常规应力分析（内压/外压、风载、地震载荷）。
按ASME VIII-2进行基于应力分类的详细分析（线性化应力、疲劳评定）。
开孔补强计算（面积补强法、有限元法）。
专项模块：
换热器管板设计（TEMA标准）。
法兰密封计算（基于ASME PCC-1）。
外压失稳分析（含非圆形容器）。
2. 工程实用功能
智能报告生成：一键输出符合ASME要求的完整计算书，包含公式、输入参数、结果及规范条款引用。
CAD集成：支持与AutoCAD、SolidWorks等软件交互，导出DXF/DWG图纸。
材料库管理：内置ASME II-D材料数据库，支持自定义材料属性。
四、上手难易程度
1. 学习门槛
专业性强：需具备ASME规范基础和压力容器设计经验，不适合零基础用户。界面虽直观，但参数逻辑紧密关联规范条款。
学习资源：
官方提供标准培训课程（2-3天集中培训）。
内置帮助文档含规范条款解释和案例。
社区论坛有大量工程实例讨论。
2. 操作效率
优势：针对常规设计流程高度优化，重复性操作效率显著高于通用FEA软件（如ANSYS）。例如，开孔补强计算仅需输入几何参数，无需手动建模。
局限：复杂非标结构仍需结合有限元分析（需导出至PV Elite或第三方FEA工具）。
五、价格与升级费用
1. 授权模式与费用
定价策略：采用企业级授权，价格不公开，需联系Hexagon销售定制方案。
参考范围（基于行业惯例）：
基础模块（COMPRESS）：单用户授权约 $8,000–$12,000美元。
年度维护费：约软件价格的15–20%（含技术支持、版本更新）。
高级模块（如FEA集成）：额外收费$3,000–$5,000美元。
2. 升级与维护
强制年度维护：若停止支付维护费，将无法获取新版ASME规范适配更新（ASME每2年更新一次）。
更新内容：
新版规范适配（如2023版ASME VIII-2）。
Bug修复及性能优化。
用户需求驱动的功能扩展（如新增材料库）。
关键总结
COMPRESS是专精于ASME规范压力容器设计的高效工具，核心优势在于对ASME VIII-1/2条款的深度实现和工程实用性。其价格门槛较高，但能显著提升符合美标设计的效率与合规性。对于以出口设备或国际项目为主的企业，它是规避规范理解偏差、降低设计风险的关键工具；若仅面向国内GB标准项目，SW6等国产软件可能更具成本效益。

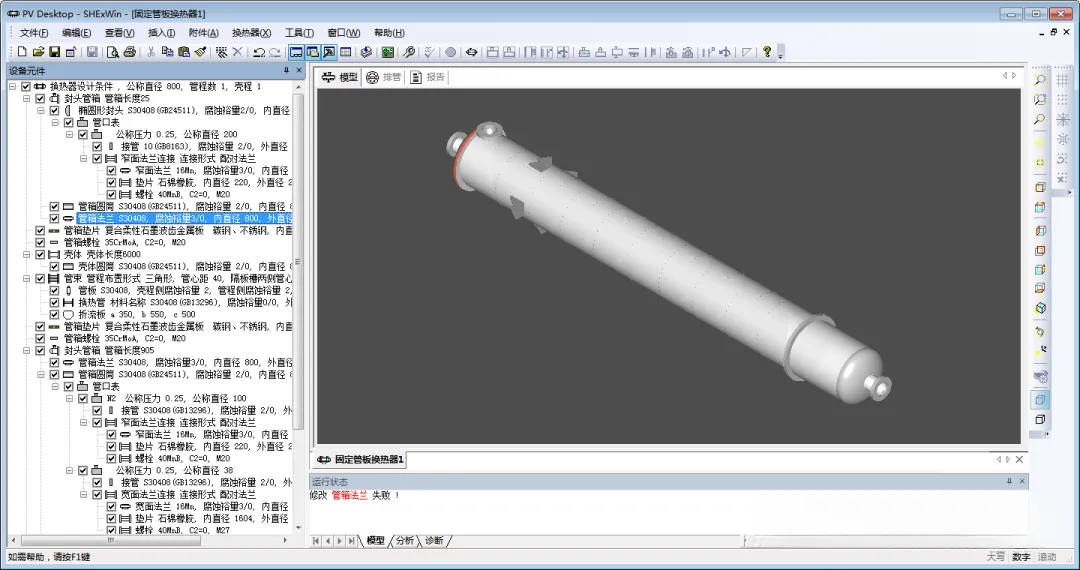

PV Desktop
PV Desktop（石油化工静设备计算机辅助设计桌面系统）是由中国石油化工行业权威机构开发的专业压力容器设计软件，与虚拟机软件Parallels Desktop无关。以下根据行业资料及技术文档，针对压力容器设计领域的PV Desktop进行客观说明：
目前最新版本为PV Desktop 26.4.0.1
一、开发者介绍
全国化工设备设计技术中心站（现隶属于中国石化工程建设有限公司，SEI）是PV Desktop的核心开发单位。该中心站是中国压力容器国家标准（GB 150系列）的主要编制单位之一，在化工静设备设计领域具有国家级技术权威性。
开发团队由中石化系统内资深压力容器设计专家组成，成员深度参与GB 150、GB 151等国家标准的修订工作，确保软件逻辑与规范要求高度一致。
二、软件的适用范围
1. 设计标准
核心依据：严格遵循中国国家标准（GB 150《压力容器》、GB 151《管壳式换热器》、JB/T 4710《钢制塔式容器》等）。
行业适配：专为石油化工行业定制，支持NB/T 47003.1《钢制焊接常压容器》等石化专用规范。
2. 设备类型与参数
主要覆盖设备：
塔器：钢制立式容器（裙座/耳式支撑）、塔式容器（含风载/地震载荷分析）。
换热器：固定管板、浮头式、U形管式换热器。
储罐：球形储罐、圆筒形低压储罐、料仓。
特殊结构：带夹套容器、常压矩形容器、水/汽包等。
参数范围：
设计压力：-0.1 MPa至35 MPa（真空至中高压）。
设计温度：-196℃至500℃（超低温至高温工况）。
尺寸限制：筒体直径≥200 mm，高度≤100 m（塔器）。
三、软件的核心功能
1. 结构化建模与分析
3D可视化交互界面：国内同类软件中首创3D模型驱动设计，设备结构以装配树形式展示，操作符合工程设计习惯。
自动化计算逻辑：
液柱静压力补偿：自动根据操作液位/试验液位修正压力参数。
外压增强圈设计：智能推荐加强圈位置、型式（槽钢/工字钢等）并校核强度4。
多载荷耦合分析：同时计算内压、外压、风载、地震、偏心载荷等联合作用。
2. 专项模块能力
卧式容器：支持对称/非对称鞍座布置，计算筒体截面应力、鞍座加强圈及地脚螺栓强度。
立式容器：自动处理裙座、螺栓座的稳定性校核，支持ASME夹套类型（Type 1~5）。
矩形容器：覆盖7种加固结构（A~G型），包括拉杆加固型（F型）、双向联杆垂直加固型（G型）等。
3. 工程输出与合规性
计算书生成：支持中英文、详细/简明四种格式，图文并茂且可导出为HTML或Word文档。
标准数据库：内置GB、JB/HG等200+项材料与零部件标准（如GB 6654压力容器钢板、HG 20592法兰标准）。
四、上手难易程度
1. 学习门槛
需专业基础：操作者必须熟悉GB 150等规范及压力容器结构术语（如“锥壳过渡”“鞍座加强圈”），不适合非专业人员。
界面逻辑：采用“文档结构树+参数窗口”双视图设计，符合工程师从整体到局部的设计思维，但需适应其树形装配逻辑（如封头、筒体、加强圈的层级关系）。
2. 效率优势
智能默认值：提供符合行业经验的缺省参数（如材料许用应力、腐蚀裕量），减少重复输入。
错误预诊断：输入参数时实时提示矛盾项（如“筒体厚度小于最小要求值”），降低人为疏漏风险。
对比SW6：PV Desktop在3D交互和石化专用设备支持上更优，但通用性略低于SW6。
五、价格与升级费用
1. 获取方式与费用
授权模式：采用硬件加密狗（USB Dongle） 绑定单机使用，无公开零售定价，需通过中石化技术中心站或授权代理商定制采购。
行业参考：
单机版价格约8,000–15,000元人民币（基于历史项目采购信息）。
无强制年度订阅费，但新版升级需支付升级服务费（约原价30%–50%）。
2. 升级与维护
规范适配驱动更新：当国家标准（如GB 150）修订时，软件会同步发布新版本。例如：
GB 150-2011版 → GB/T 150-2024版更新需购买新版软件。
维护服务：通常包含1年免费技术支持，后续按软件价格10%–15%收取年服务费，涵盖标准更新适配及BUG修复。
重要提示：网络流传的“PV Desktop 20.5.0.1单机版”多为非官方渠道版本，存在计算逻辑不符新规的风险，正规工程设计必须使用正版授权。
关键总结
PV Desktop是中石化体系内针对石油化工静设备的专业化设计工具，其核心价值在于深度契合GB标准且强化了石化行业典型设备（如塔器、带夹套容器）的自动化分析能力。相比SW6，它在3D交互和行业适配性上更优，但通用性稍弱。对于石化设计院或大型炼化企业，它是保障设计合规性、提升复杂设备计算效率的关键工具；若仅涉及常规压力容器设计，SW6可能更具成本效益。软件采用买断制授权，升级费用取决于国家标准更新周期，通常每5–8年需支付一次版本升级费。
