机械密封安装演示教程

集装式机械密封各部件名称

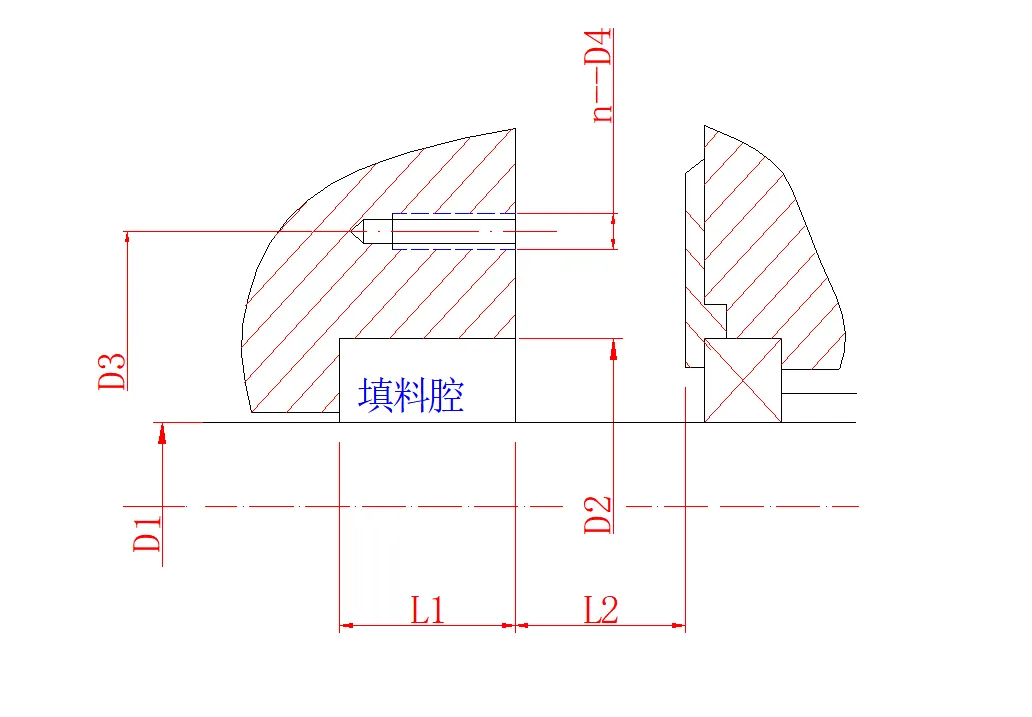

泵体相关尺寸---重要

轴或轴套直径     D1= ？

1、填料腔直径    D2= ？

2、端盖螺栓分布    直径D3= ？

3、螺栓规格          D4=  ？

4、螺栓数量           n= ？

5、填料腔深度         L1= ？

6、外部自由空间长度         L2= ？

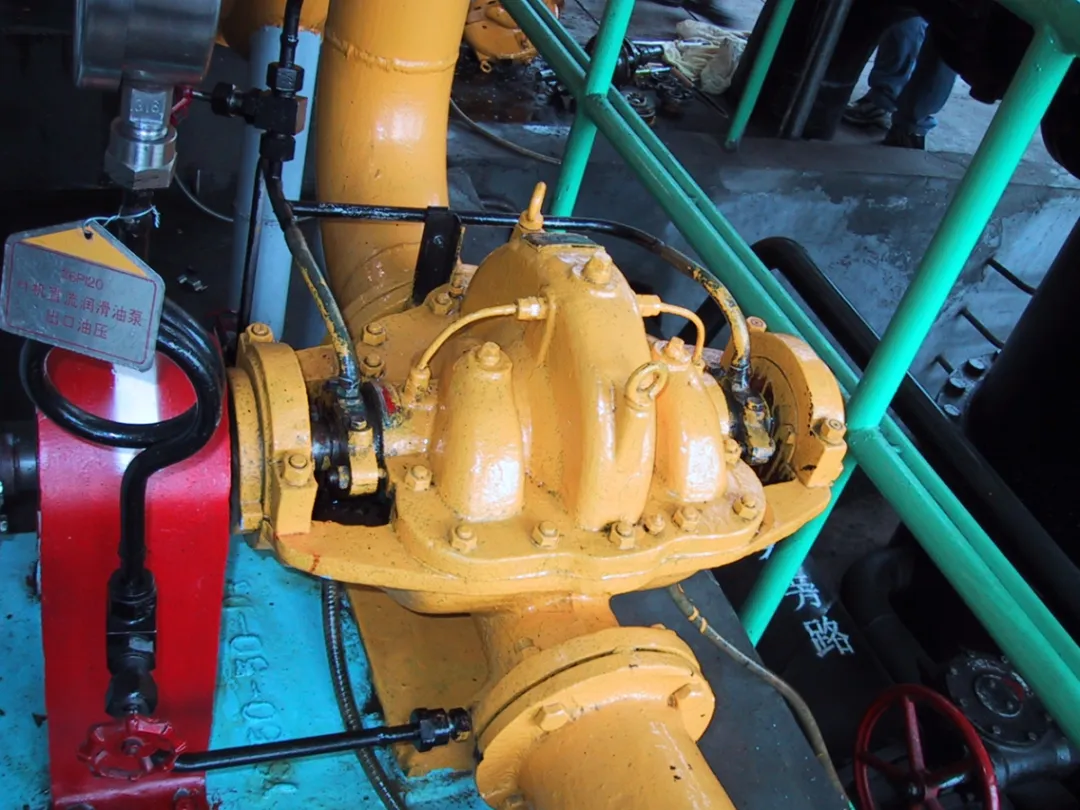

以一台单级卧式双吸油泵为例：

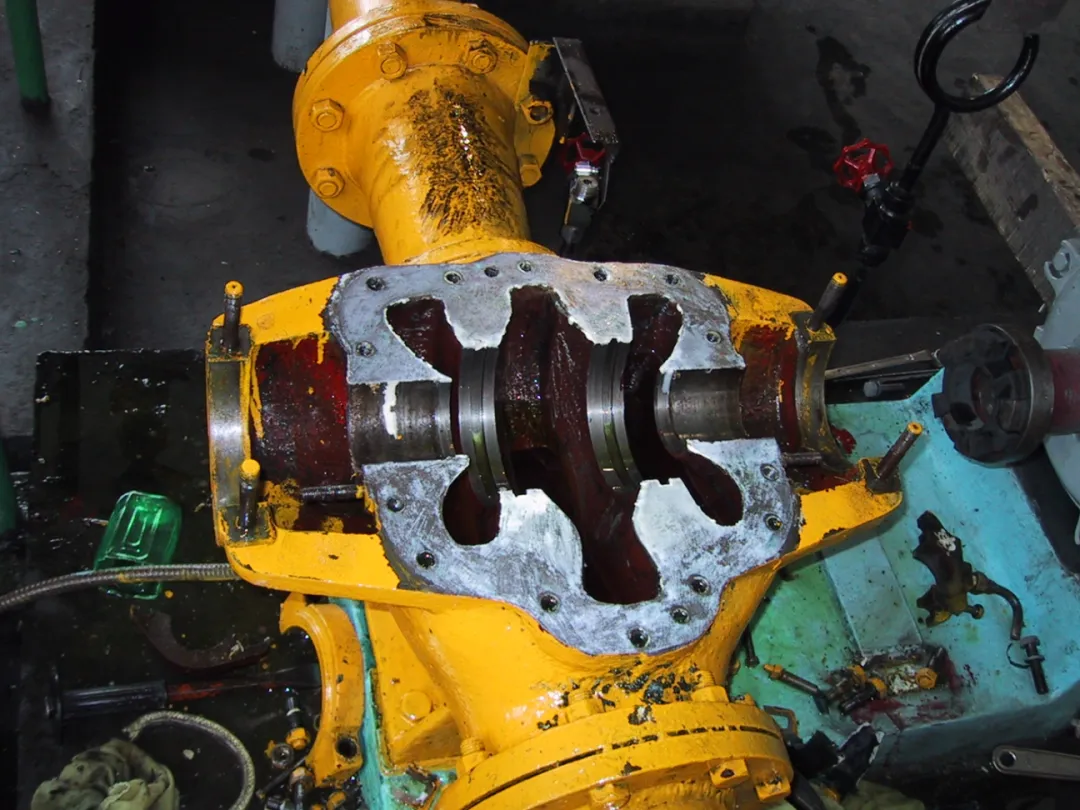

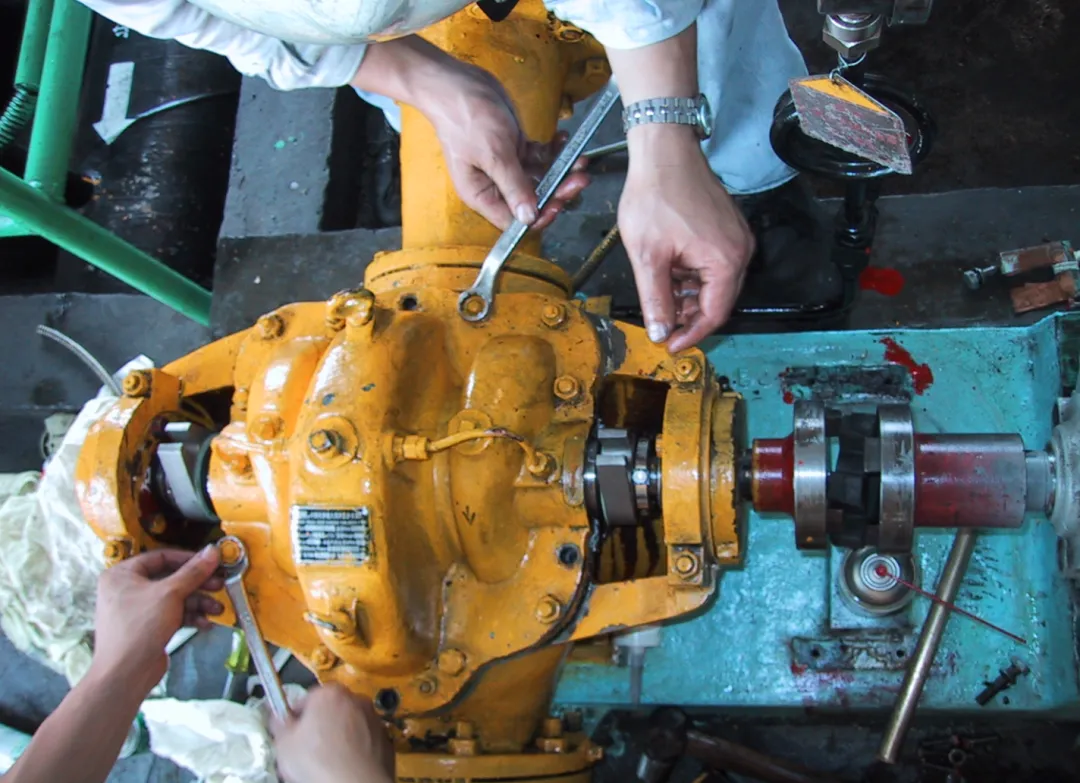

一.泵解体

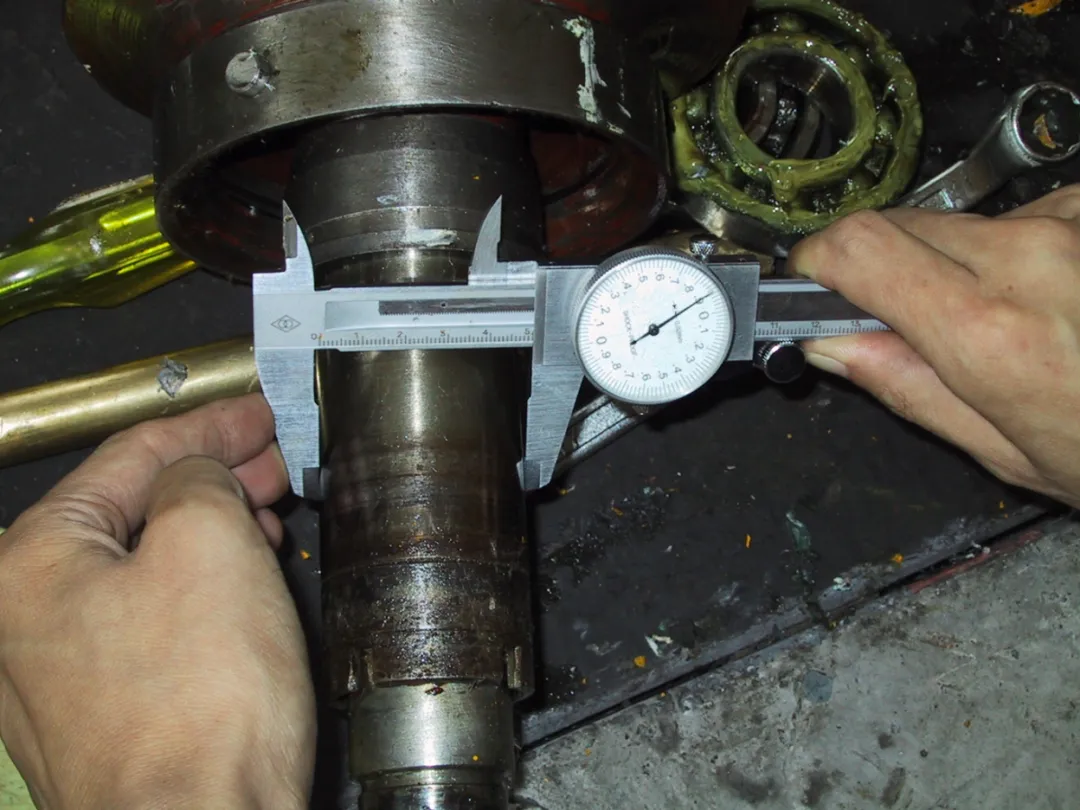

二:检查轴套光洁度 直径  长度  若不符合要求时必须更换

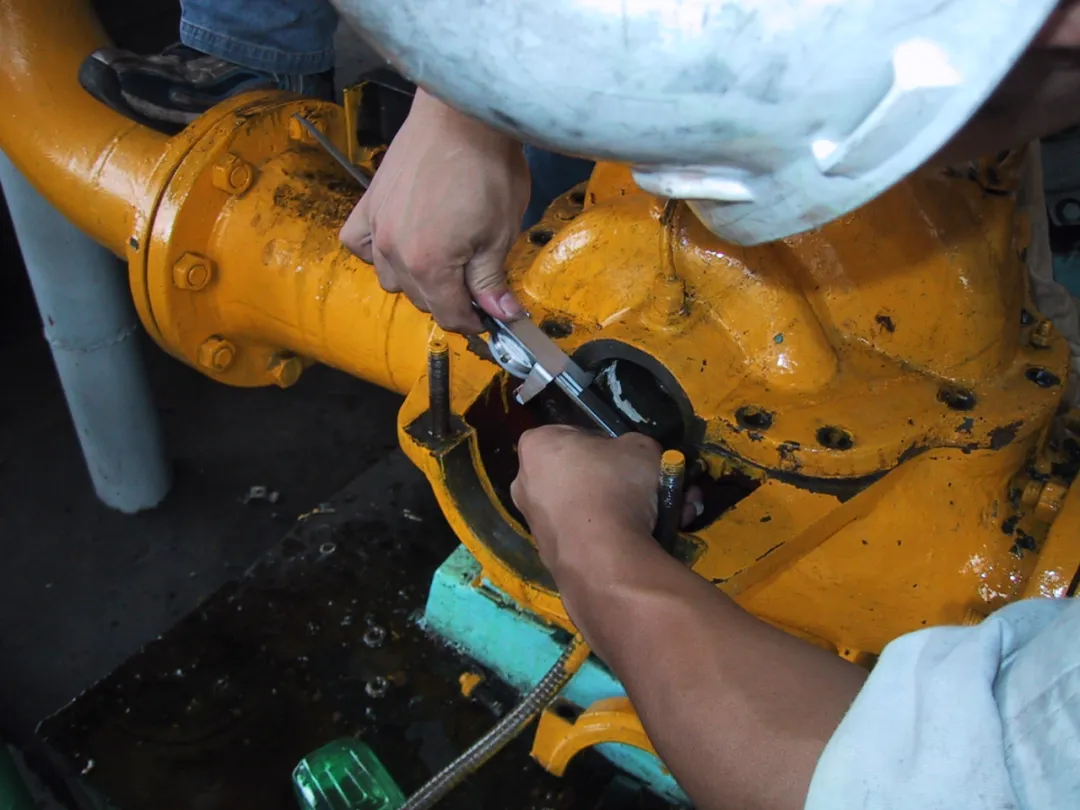

三:检查填料腔尺寸  直径  深度  端面平整度   垂直度

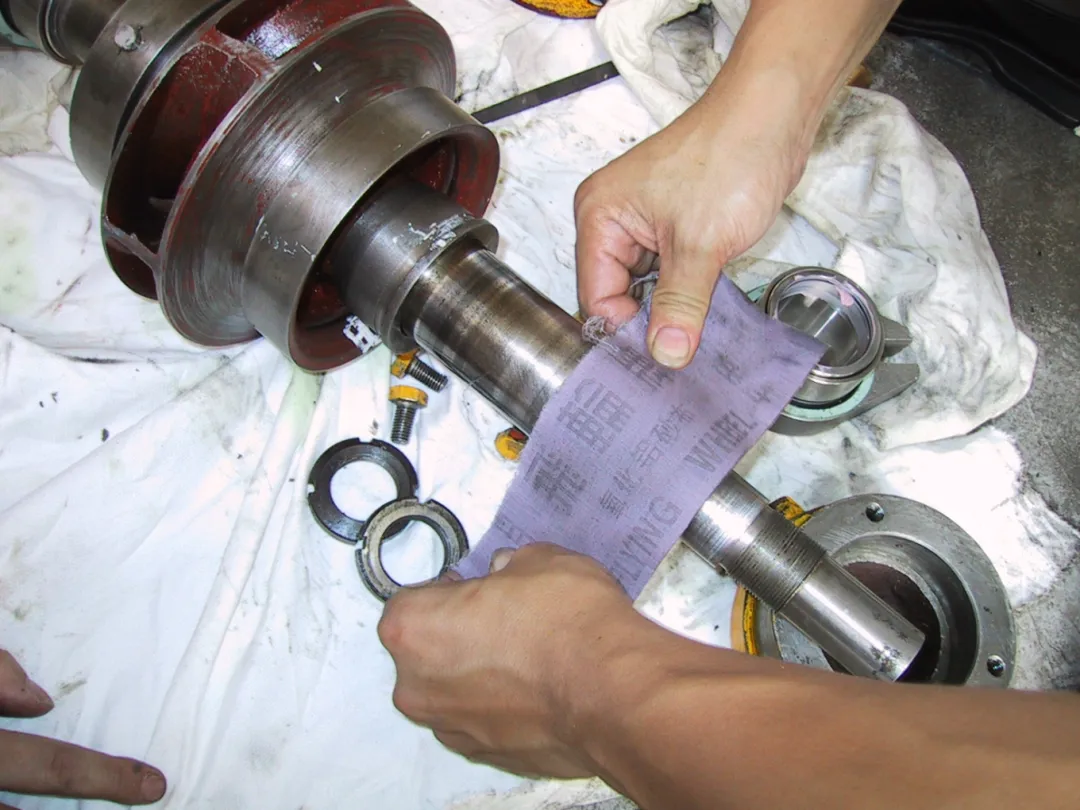

四:打磨轴套

五:端面清理

六:轴套润滑-涂防卡剂

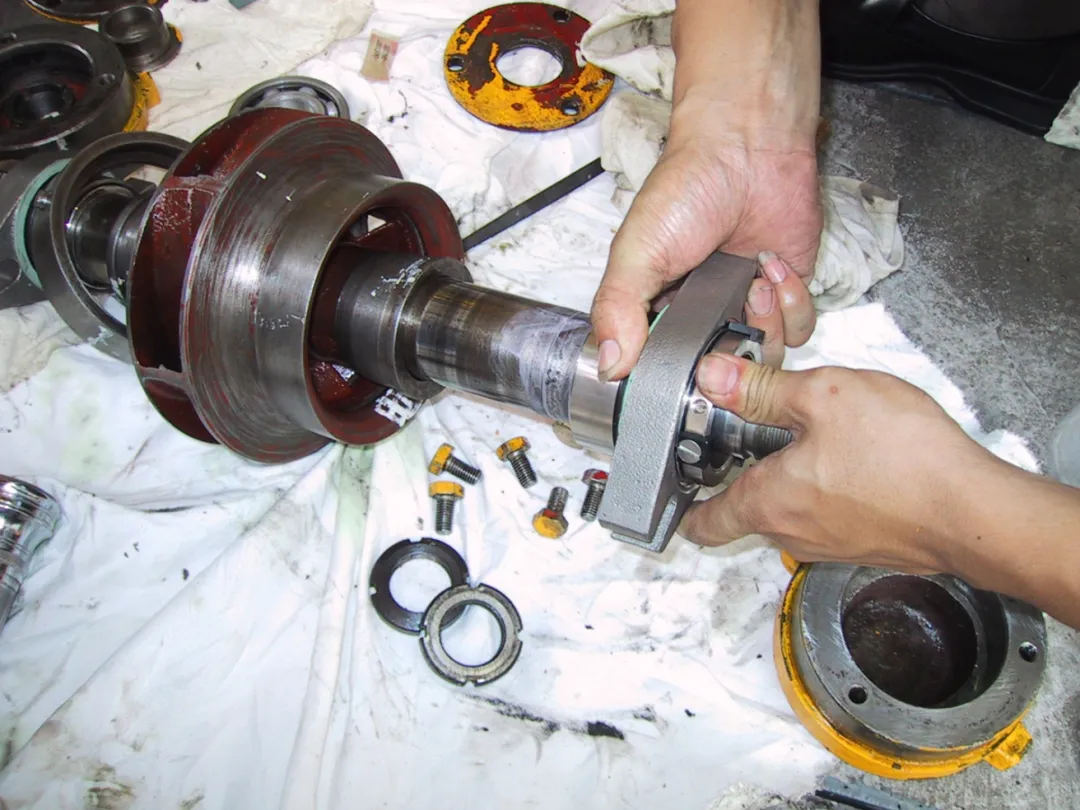

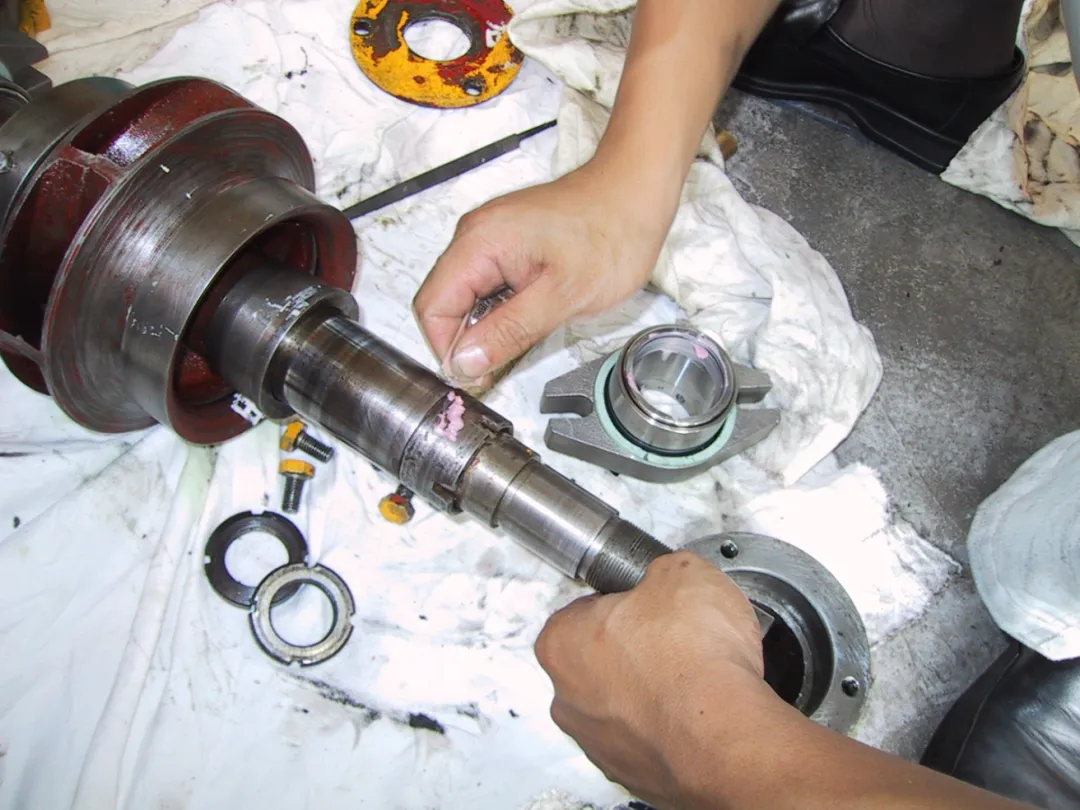

七:密封预先套入  注意要轻缓

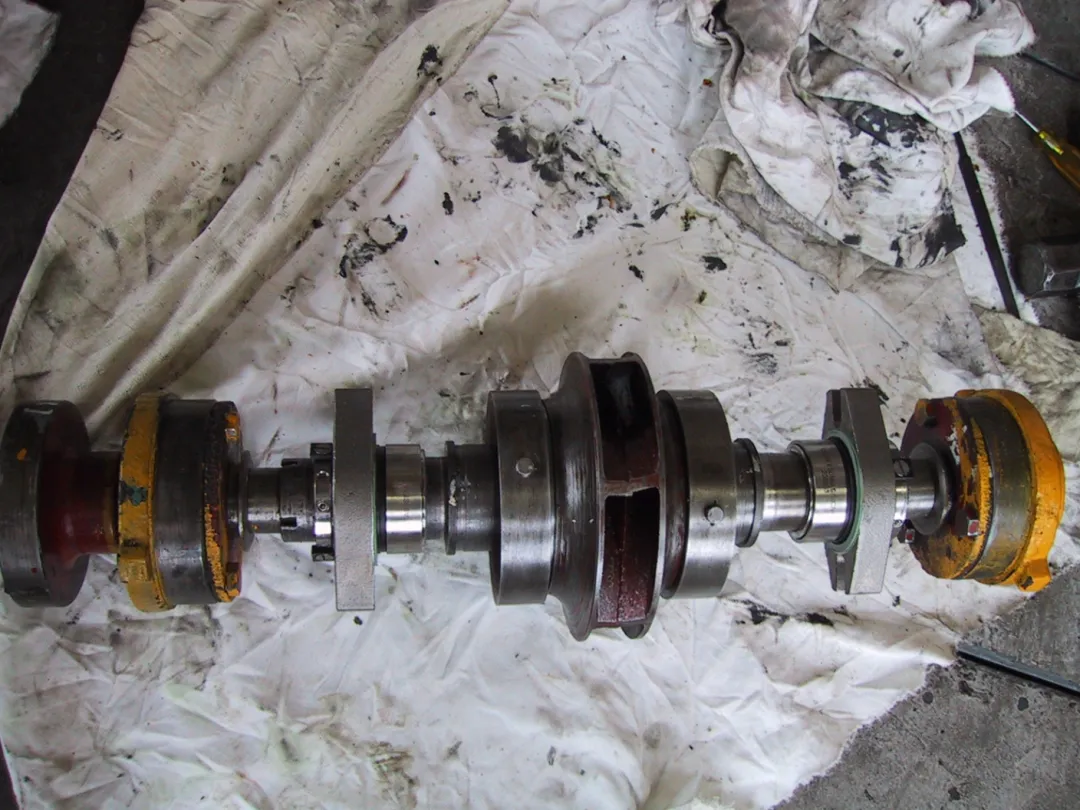

八:轴的装配

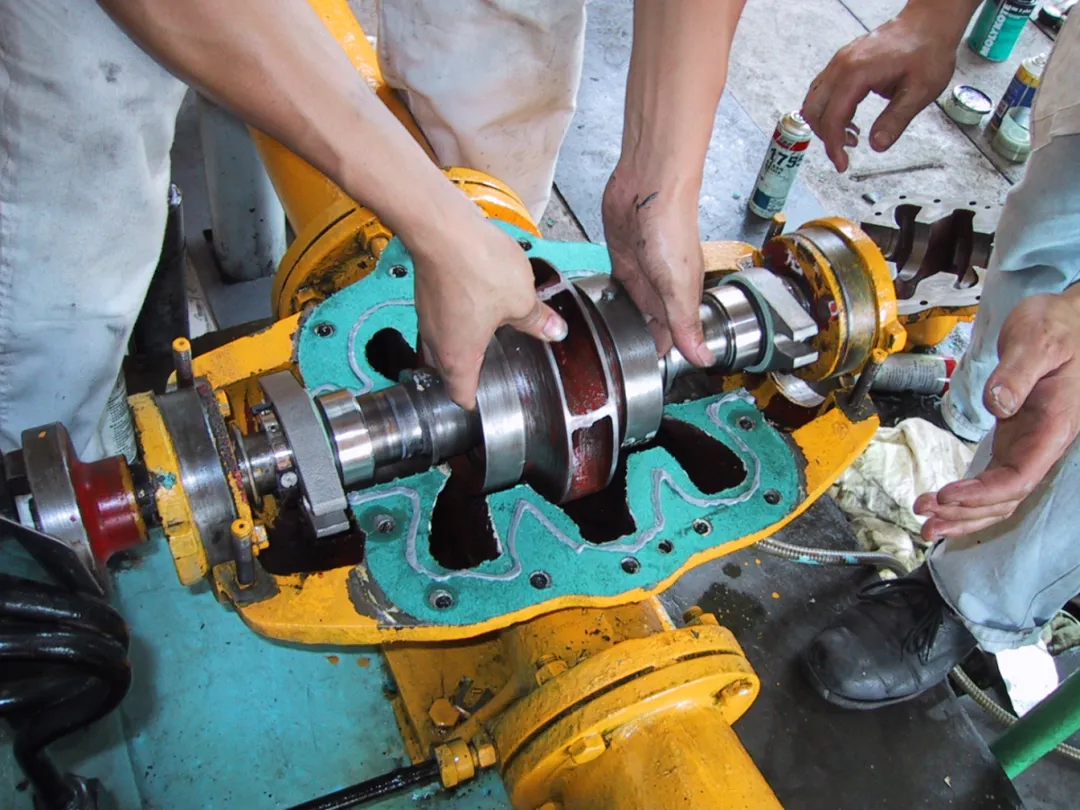

九:轴组安装

十:泵体恢复

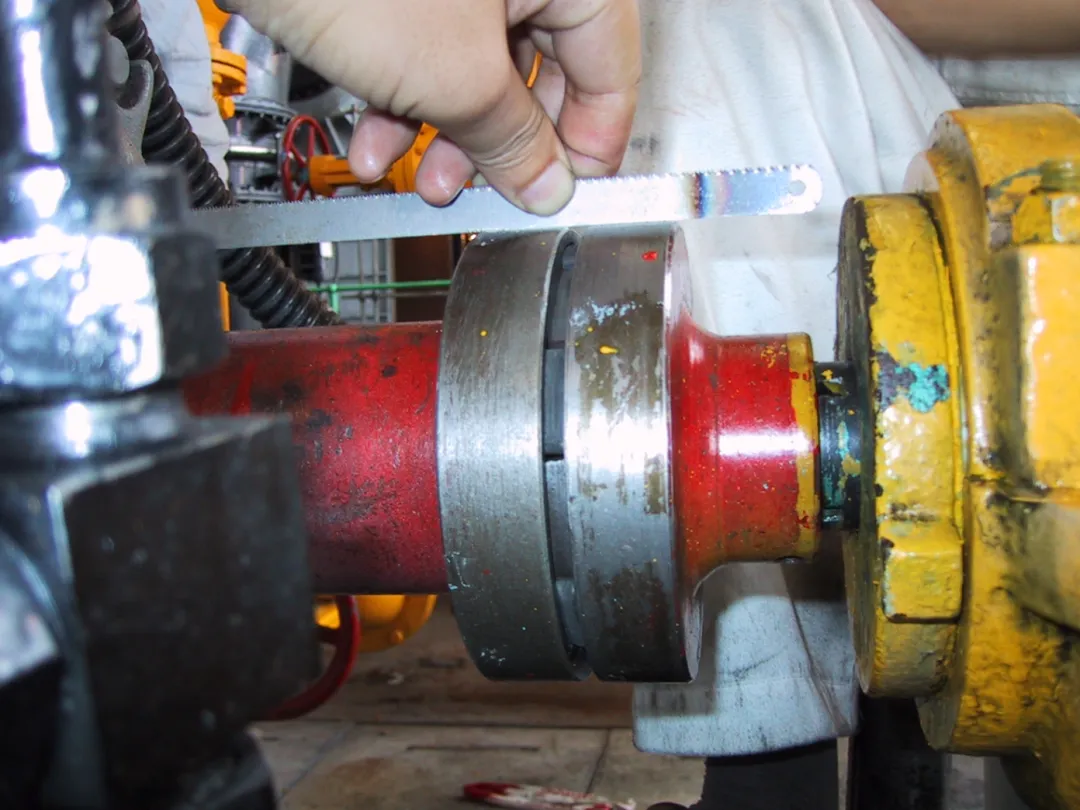

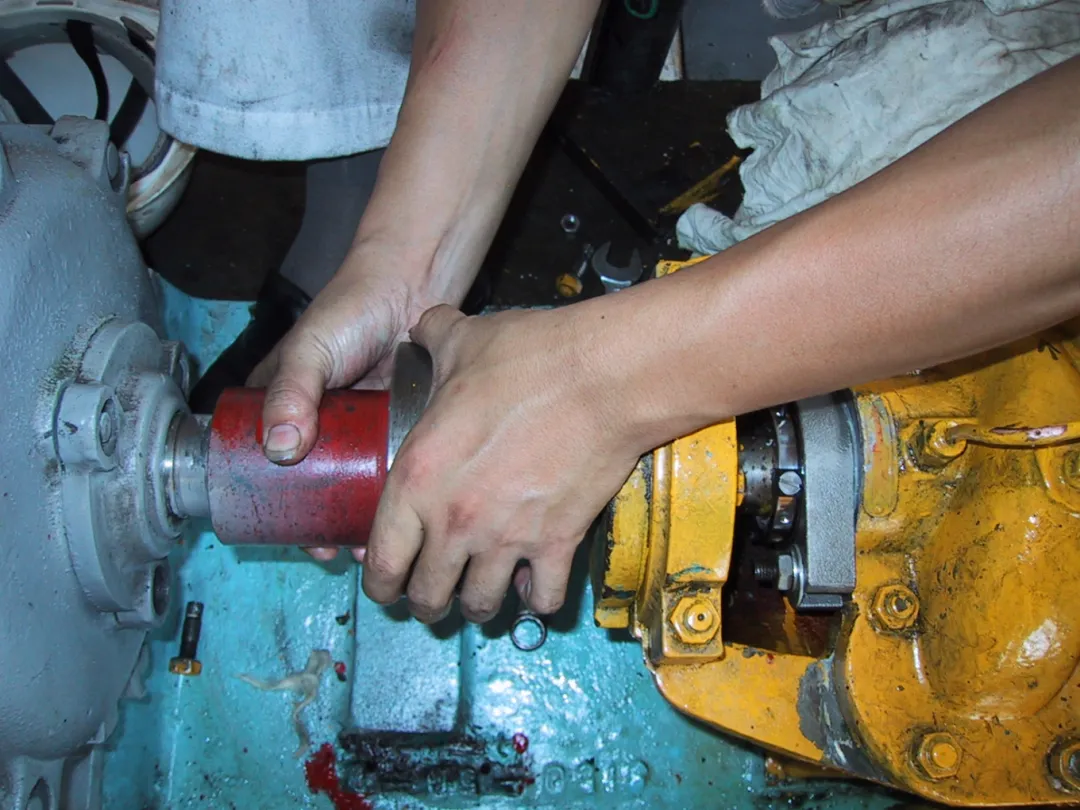

十一:整体调整

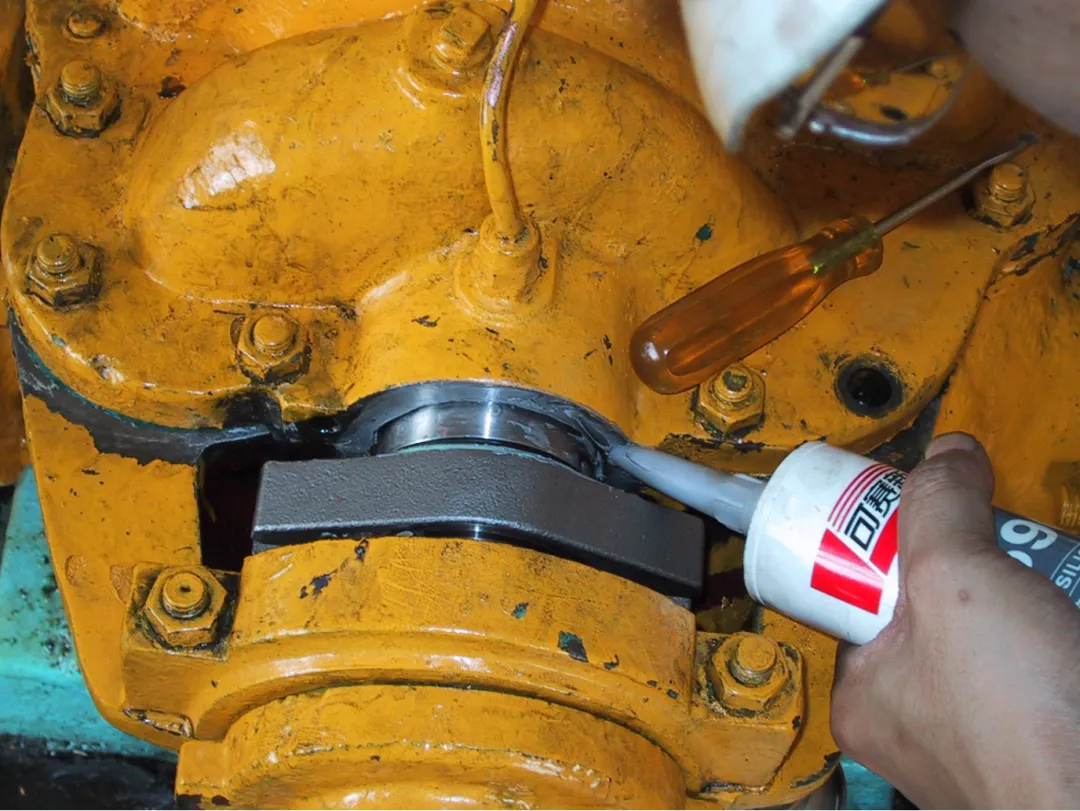

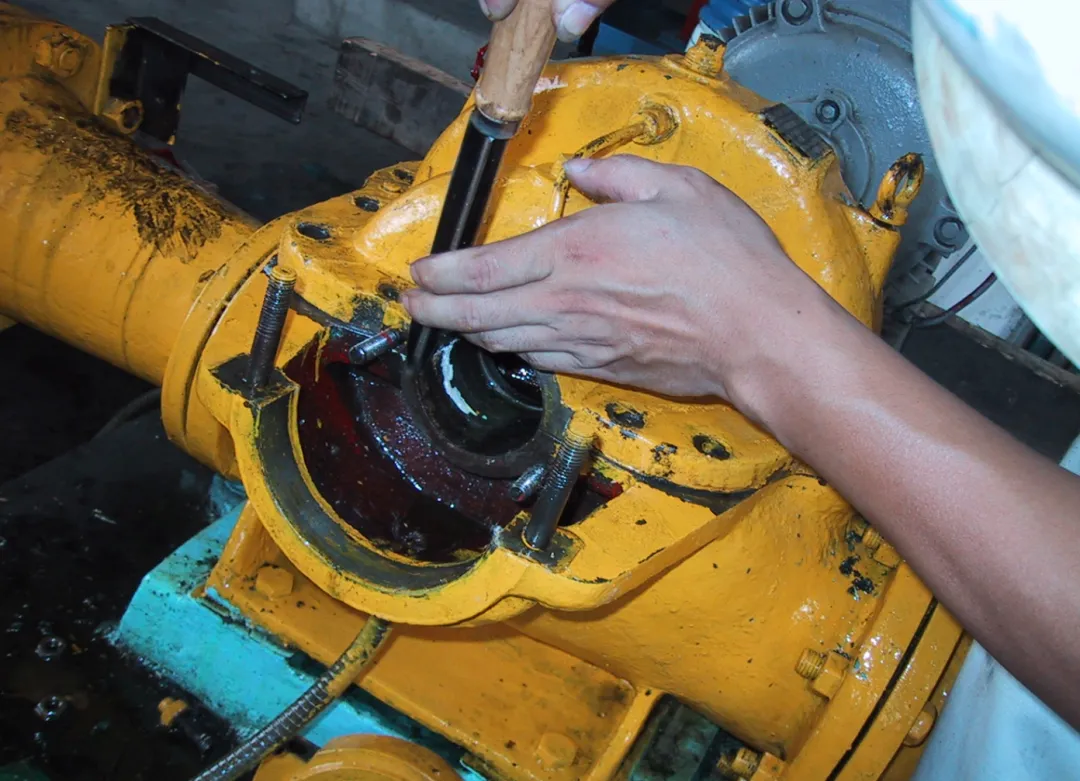

十二:清理填料腔端面   端面施胶  保证密封

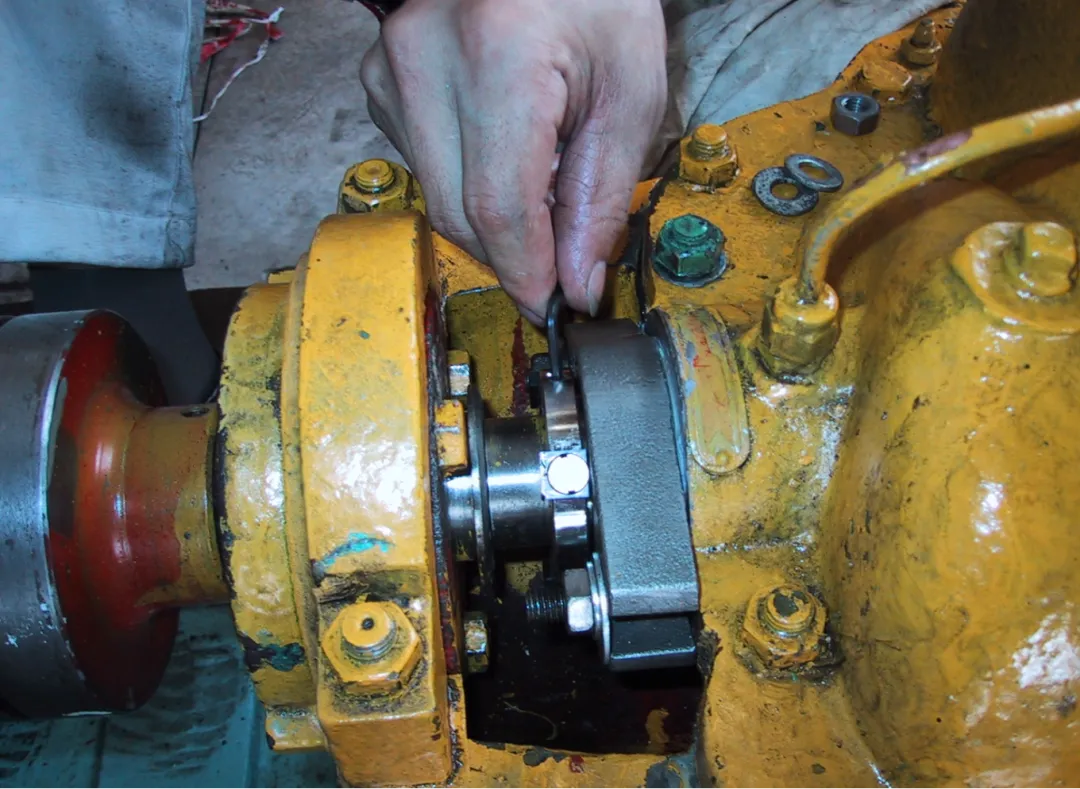

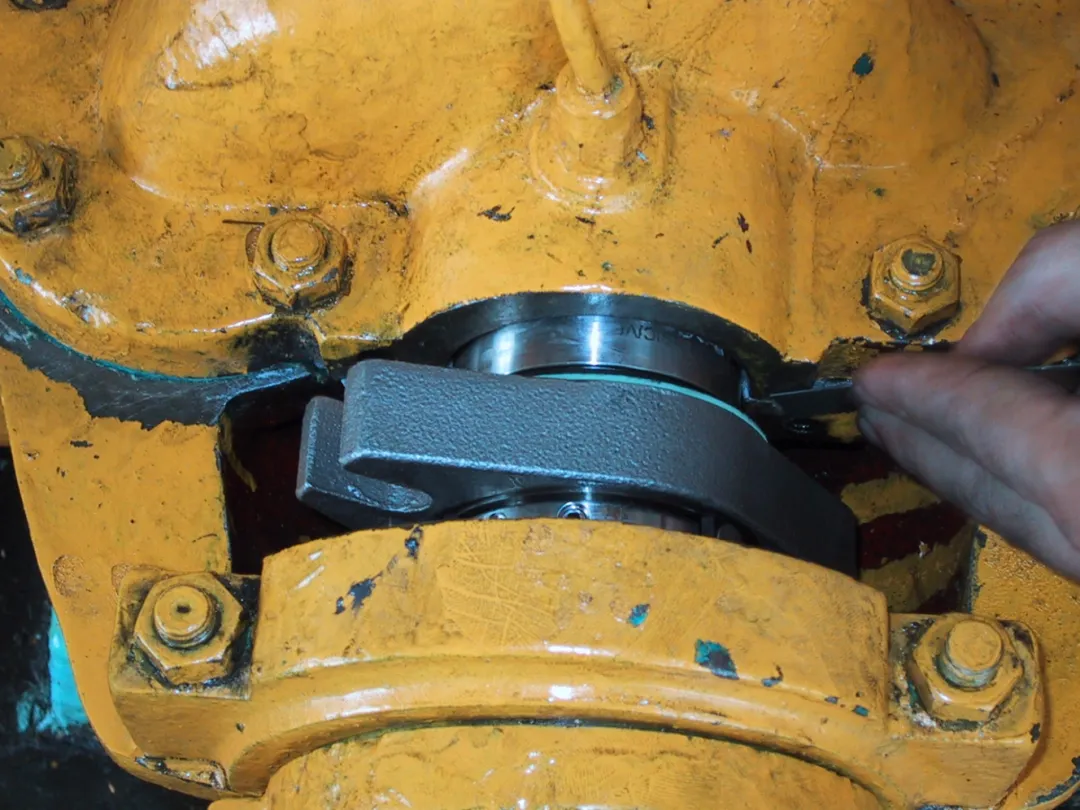

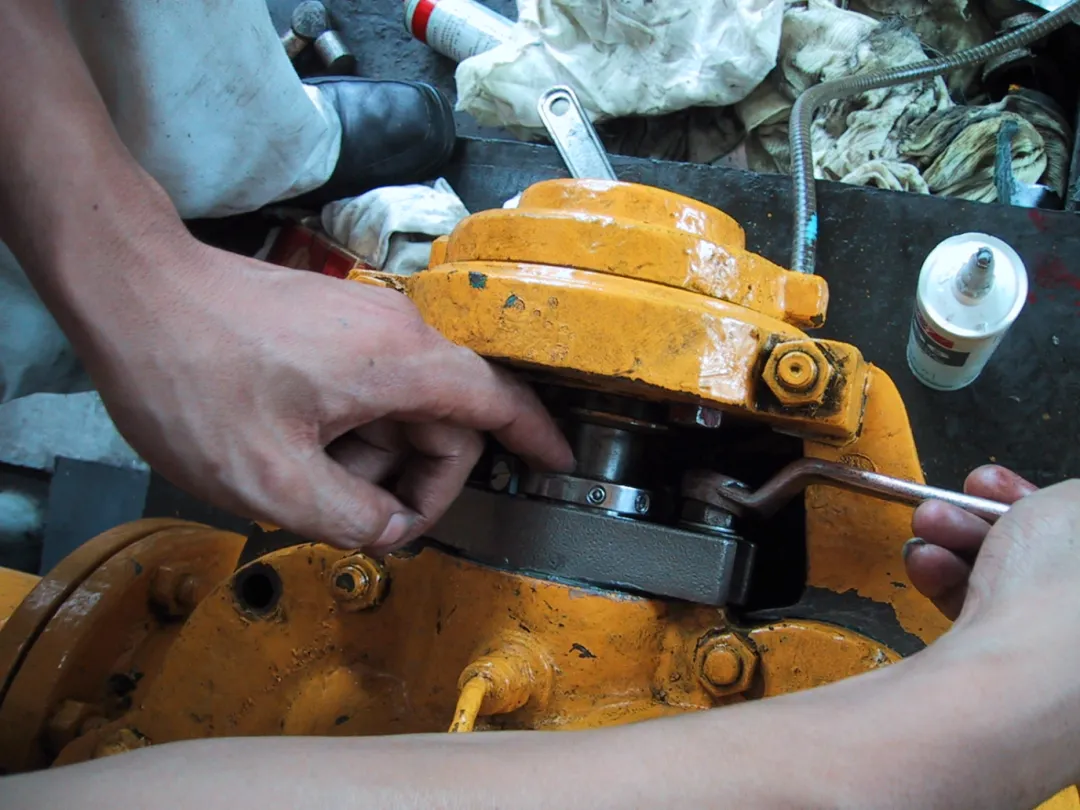

十三:机械密封  法兰固定

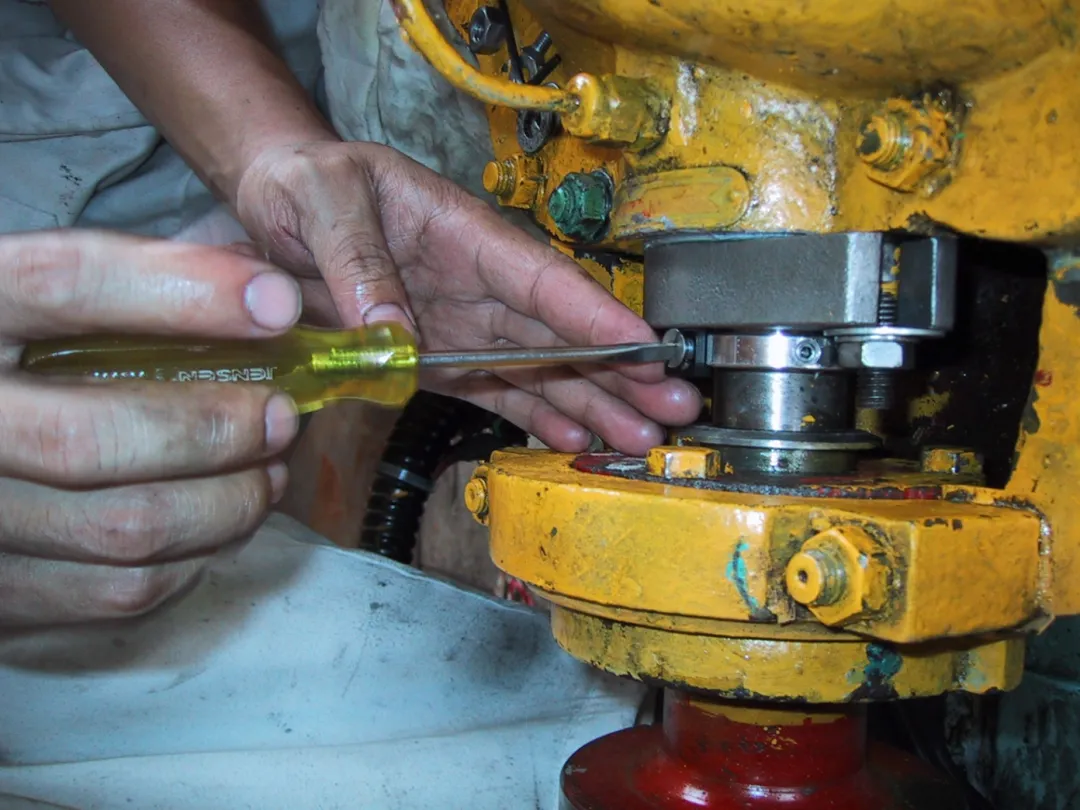

十四:动环与轴的定位

十五:定位块拆除   盘车检查

盘车时注意观察-听、看有无刮噌  卡顿
