PXI 机箱、控制器、模块和软件分别负责什么

1. 先说系统结论

PXI/PXIe 不是“把几块板卡插进机箱”这么简单。一个可长期运行的测试平台至少有四类职责：机箱承载背板、供电、散热和槽位资源；控制器负责启动系统、枚举设备、运行操作系统并把测试任务接入上位机；模块负责采集、激励、开关或实时处理；软件则把硬件资源编排成测试流程、数据记录和故障诊断。任何一层的边界混淆，都会让问题被错误地归因到另一层。

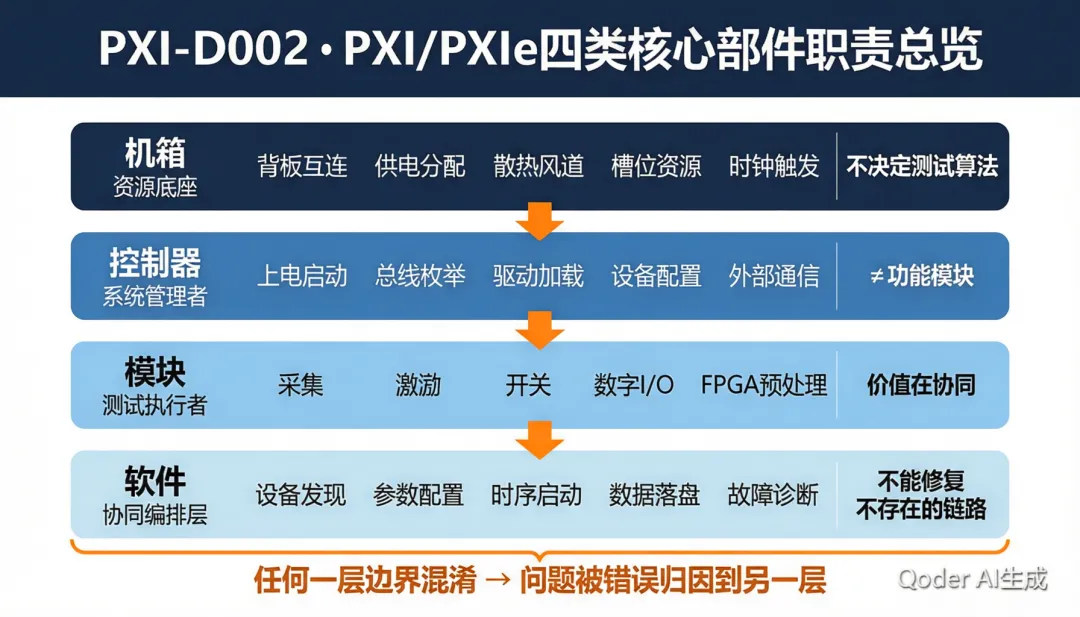

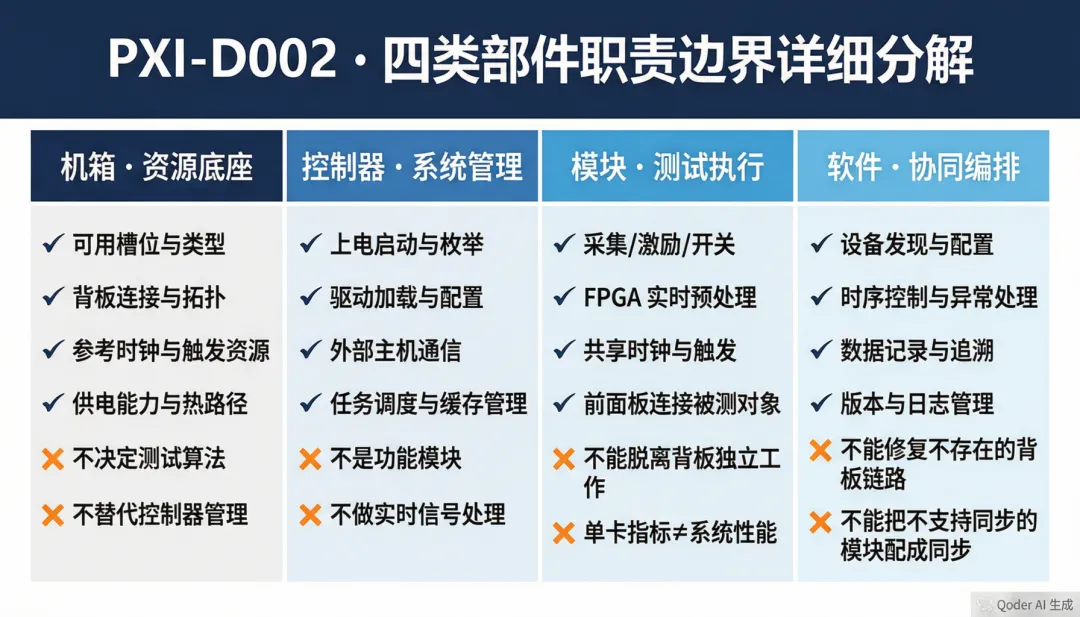

2. 四类部件的职责边界

机箱是资源底座。它不决定测试算法，却决定可用槽位、背板连接、参考时钟与触发资源、供电能力和热路径。机箱选型时先看系统需要多少控制器资源、功能模块和时序资源，再看风道与电源余量。不能只按“能插下多少块卡”判断平台是否合适。

控制器是系统管理者。它完成上电启动、总线枚举、驱动加载、设备配置和与外部主机的通信。控制器并不等于某一块测量卡，也不应被当成功能模块替代。对于需要实时处理的系统，控制器还可能承担任务调度、缓存管理和结果回传，但具体能力必须以型号资料为准。

模块是测试动作的执行者。采集模块把模拟或数字信号送入数据路径，激励模块产生受控输出，开关模块切换被测对象，FPGA 或处理模块在靠近数据源的位置完成预处理。模块的价值不只在单卡指标，还在它是否能与其他模块共享时钟、触发和数据通道。

软件是协同层。驱动负责设备可见性，配置层负责资源分配，测试程序负责时序、异常处理和数据落盘。软件不能修复不存在的背板链路，也不能把不支持同步的模块“配置成同步”。因此软件验收必须和硬件链路验收分开进行。

3. 从数据路径看系统如何工作

以多通道采集为例，信号先进入采集模块，模块完成采样或本地预处理，再通过背板链路进入控制器或系统内的处理模块，最终由软件记录结果。假设示例系统有 4 个模块，每个模块持续输出 16 MB/s，则原始数据率为：

4 × 16 MB/s = 64 MB/s

若考虑协议、缓存和突发调度带来的 20% 工程余量，建议按：

64 × 1.2 = 76.8 MB/s

进行持续数据路径验收。这个数值是示例预算，不代表任何具体型号的额定带宽。真正验收时，应以模块数据手册、背板拓扑和控制器通信路径逐段测量。

4. 同步链路不能由软件单独替代

多模块测试通常同时依赖参考时钟和触发事件。参考时钟解决“时间基准一致”，触发解决“什么时候开始动作”，软件则负责配置顺序和结果关联。若只在软件中依次调用多个模块，调用时间差会随操作系统调度、驱动队列和缓存状态变化，不能等同于硬件同步。

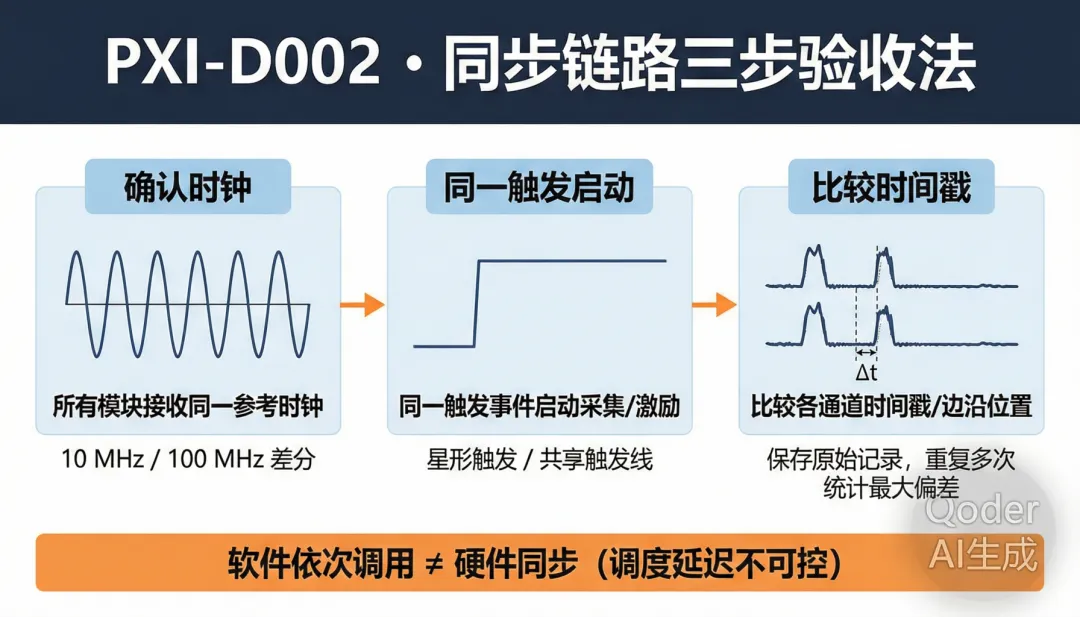

工程上应把同步验收拆成三步：先确认所有目标模块能接收同一时钟；再用同一触发事件启动采集或激励；最后比较各通道时间戳、边沿位置或已知脉冲的相对偏移。每一步都要保存原始记录，不能只看最终测试是否“通过”。

5. 供电、散热和软件是同一条可靠性链

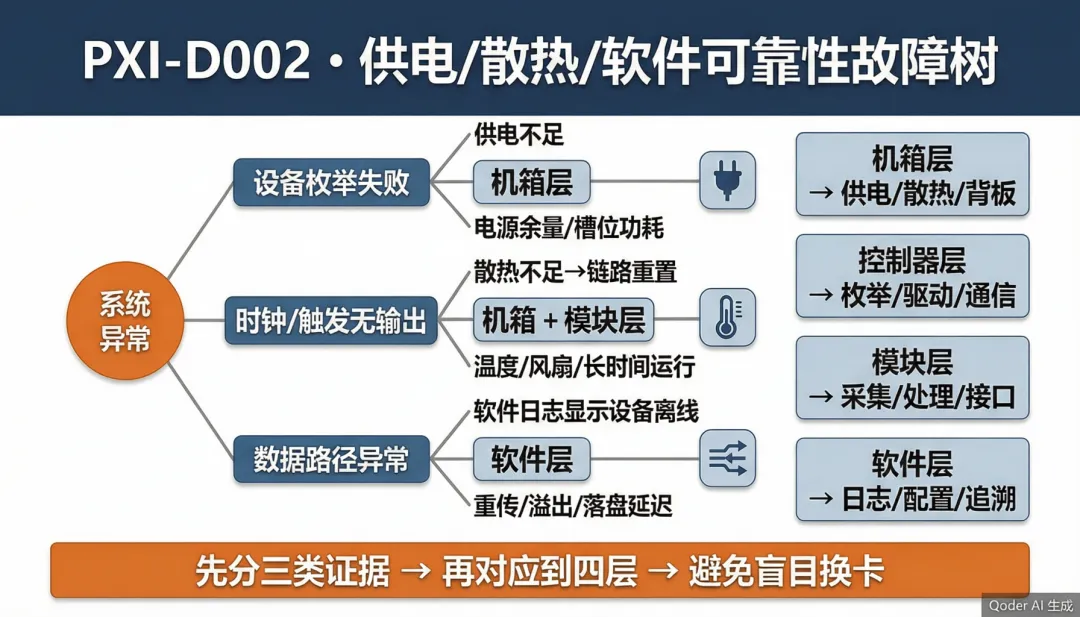

模块数量增加后，电源余量和热余量会同时收紧。供电不足可能表现为设备枚举失败，散热不足可能表现为长时间运行后丢数或链路重置，而软件日志中看到的往往只是“设备离线”。因此故障树应先分为三类：设备是否仍被枚举；时钟和触发是否仍有输出；数据路径是否出现重传、溢出或落盘延迟。只有把这三类证据对应到机箱、控制器、模块和软件层，才能避免盲目换卡。

6. 芒果树产品案例的正确用法

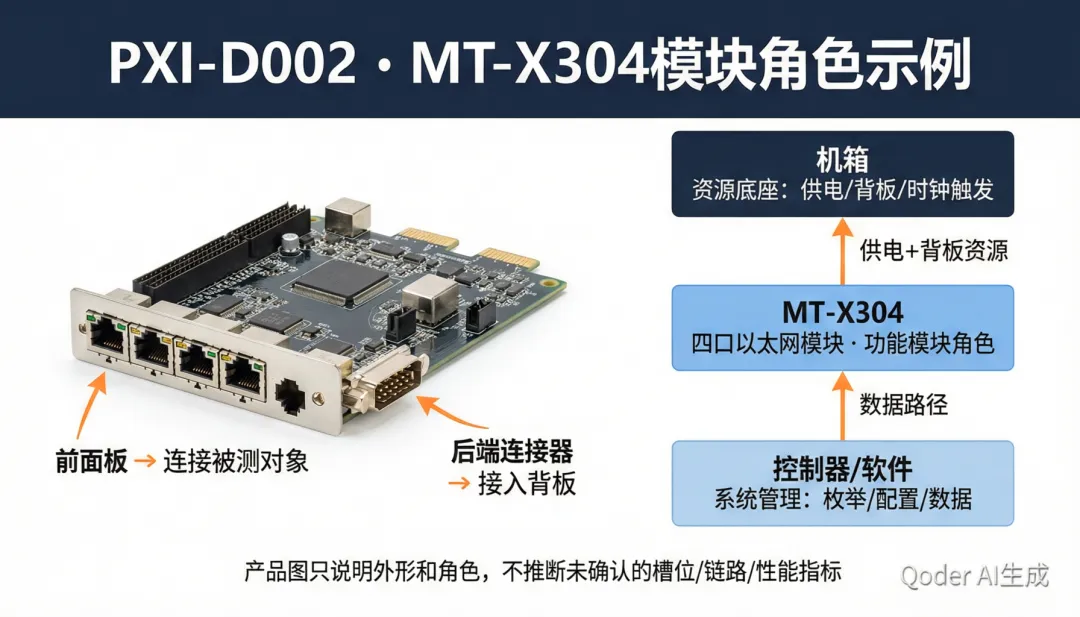

在实际方案中，可用批准素材库中的芒果树 MT-X304 实拍作为功能模块角色示例。机箱对应平台资源底座，控制器对应系统管理入口，功能模块对应采集、激励或处理任务。产品图片只用于说明真实外形和角色，不据此推断未确认的槽位数量、PCIe 代际、lane 数、功耗或时钟指标；这些结论必须回到官方数据手册核验。

7. 一份可执行的验收清单

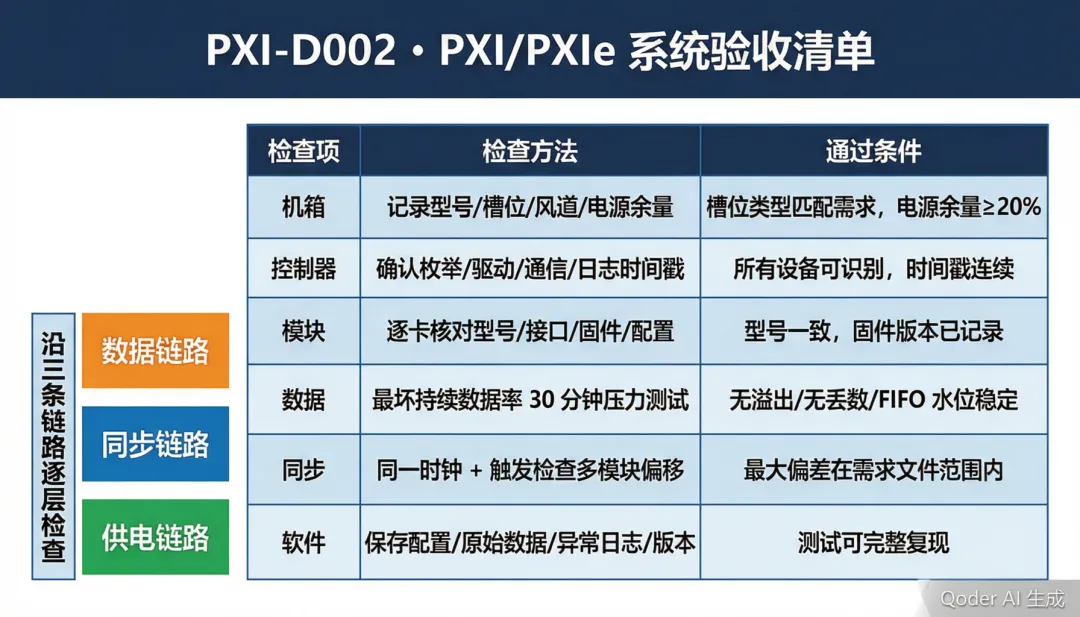

1. 机箱：记录实际型号、可用槽位、风道方向和电源余量。

2. 控制器：确认设备枚举、驱动加载、外部通信和日志时间戳。

3. 模块：逐卡核对型号、接口、固件和配置状态。

4. 数据：按最坏持续数据率进行 30 分钟以上压力测试，检查溢出和丢数。

5. 同步：用同一时钟和触发事件检查多模块相对偏移。

6. 软件：保存配置、原始数据、异常日志和版本信息，确保测试可复现。

8. 总结
