MD880软件学习:电机辨识与启停控制流程

发布时间：2026-09-20 02:09:10 最近访问：2026-09-20 02:09:10

上几期文章，我们把ACS800的整流模块和逆变模块从柜子里拆了出来，进行了解体，对主回路和控制电路板进行了详细的硬件分析。

今天，我们的拆解维度升级：不再动螺丝刀，而是用调试电脑连上USB线，进行软件分析。

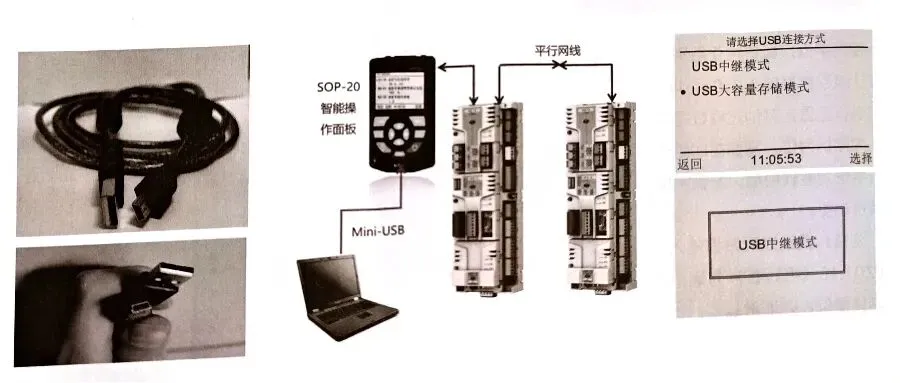

用一根USB-miniUSB线，将电脑与MD880的SOP-20操作面板连接。SOP-20通过网线接入HCU（主控单元）。在电脑端打开IDS变频器后台调试软件，在里面设置参数、选择模式、编程，最终控制变频器驱动电机。

从软件层面入手，按照标准的电机辨识与运行流程，拆解软件控制电机的关键环节。

一、建立在线工程

物理通讯线插好、SOP-20面板弹出选择菜单后，选择“USB中继模式”并确认，否则调试电脑PC无法与HCU建立通讯。这是一个容易被忽略的细节，我曾亲眼看到有人插上通讯线，然后在软件里研究通讯，以为是软件或驱动问题，折腾至少十分钟，实际上卡在了SOP-20的模式选择上。

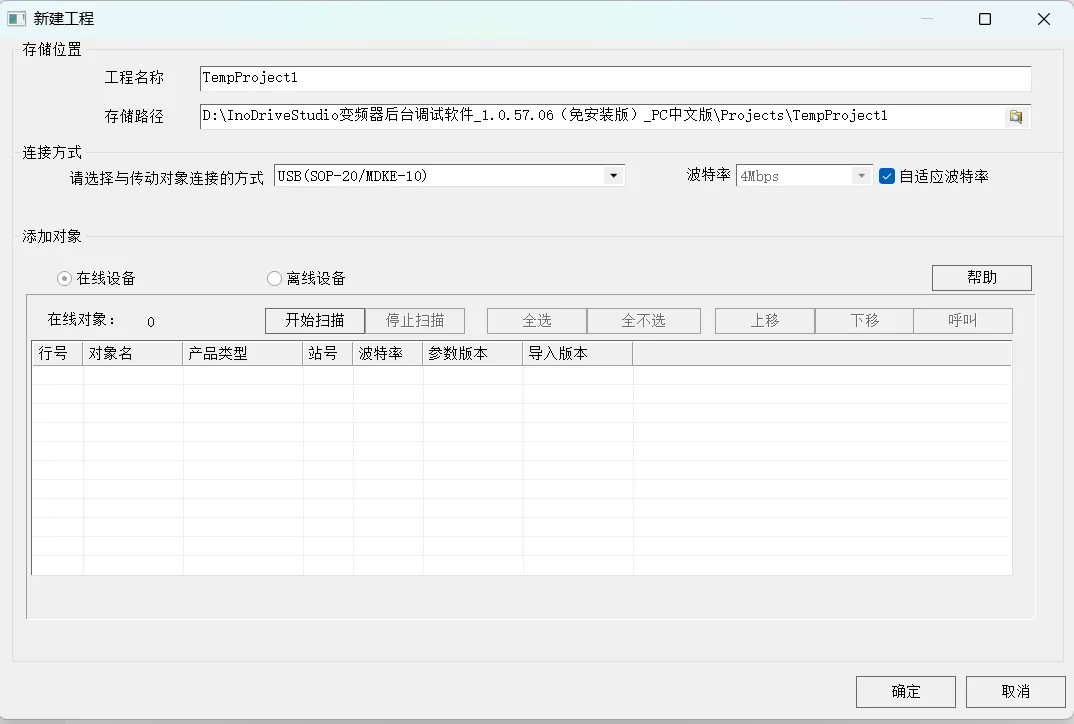

打开IDS变频器后台调试软件后，首先配置连接方式：

选择USB
波特率一般选择4Mbps（保证通讯稳定且速度快）
勾选 “自适应波特率”，让软件自动匹配最优通讯速率

配置完成后，点击“在线设备”按钮，然后点击“开始扫描”。软件会自动扫描当前USB链路上的逆变器。扫描发现逆变器后，界面会弹出详细的设备信息，包括对象名、产品类型、站号、波特率、功能码版本等。确认信息无误后，点击“确定”。这一步是通过软件底层协议，打通调试电脑PC与HCU主控单元的通讯链路。

💡提示：只有调试电脑（上位机）成功读取到逆变器型号、固件版本等基本信息，才说明物理链路与通讯协议都已正常。如果连不上，先检查SOP-20是否选择了中继模式，再排查USB线连接或驱动是否正常。

⚠️参数实时生效机制：MD880 HCU的刷新周期为2ms。这意味着，在IDS软件在线状态下修改参数后，无需进行额外的“下载”操作。HCU每2ms扫描一次，发现参数改动后直接生效。这对于现场调试极其友好。

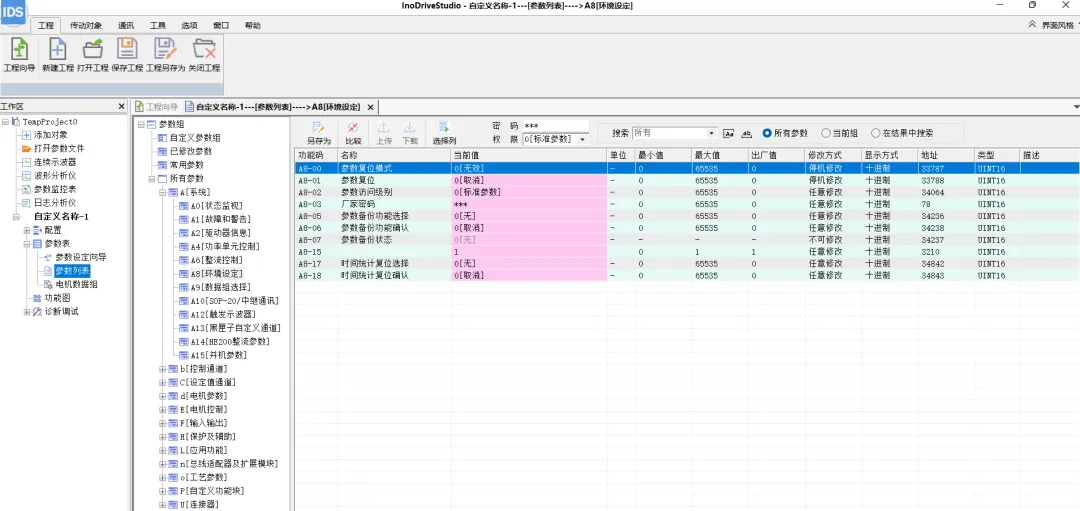

二、参数复位模式（A8组）

成功建立在线工程后，第二步是检查并执行参数复位。部分朋友会疑惑：为什么设置了复位没反应？因为 A8-00默认值是0（无操作），且设置后必须将 A8-01设为 1（确认），操作才会生效。

A8-00 提供了6个选项，各自对应不同的意义：

A8-00 = 0：无操作（默认值）。
A8-00 = 1：部分参数恢复出厂。将逆变器大部分功能参数恢复为出厂值，但会保留电机参数、厂家参数及记录信息。
A8-00 = 2：全部参数恢复出厂。连电机参数也一并恢复。适用于需要彻底重置所有设置的场景。注意：执行后必须重新进行电机辨识。
A8-00 = 3：清除故障记录。
A8-00 = 4：清除黑匣子记录。清除故障发生瞬间的波形数据，释放存储空间。
A8-00 = 5：清除日志记录。

(注：A8-05和A8-06是用于SD卡备份和恢复。

逆变器参数的备份及下载，有三种模式：1，参数后台备份和下载；2，SOP参数备份和下载；3，SD卡参数备份和下载。后面我将会专门进行分析和演示。)

三、输入电机参数（D0组）

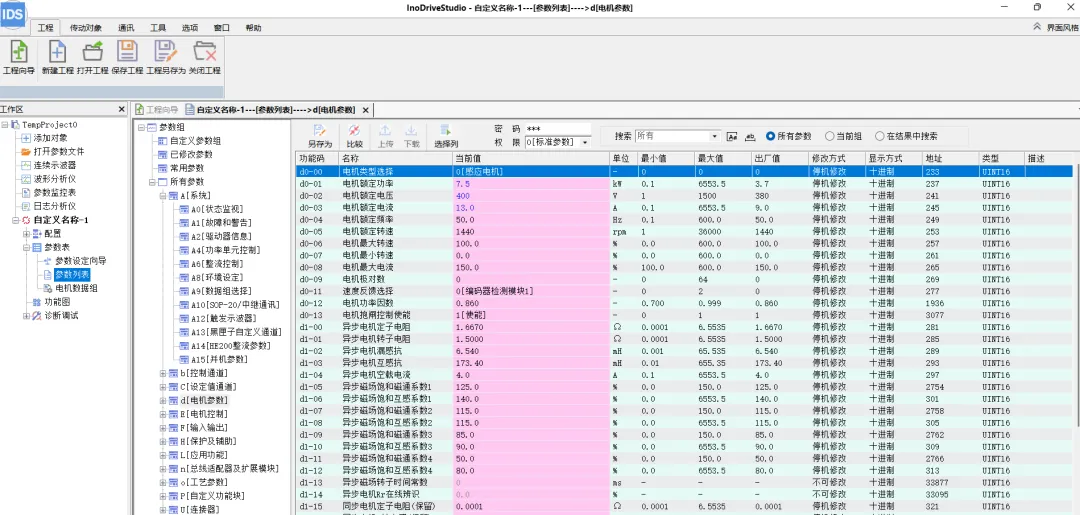

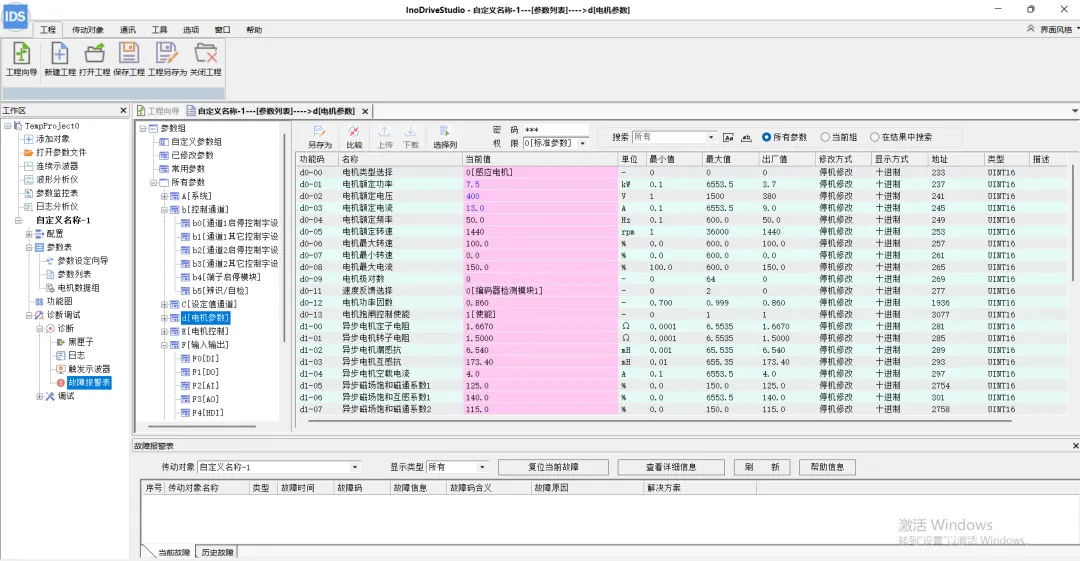

彻底复位后，在IDS软件里进入D0组，通过D0-00 至 D0-12逐一进行电机基本参数设置。变频器需要知道电机的额定电压、电流、频率、转速、功率等，我们需按铭牌数据逐一输入。这一步非常关键，如果错了，后面的矢量控制（SVC/FVC）不可能达到理想性能。

MD880 最多可以设置4组电机参数，通过 A9-01 和 A9-02 进行选择。这意味着在面对多台不同电机时，只需要在软件里切换、调用已经辨识完成的参数组，极大地提升了设备的通用性和调试效率。

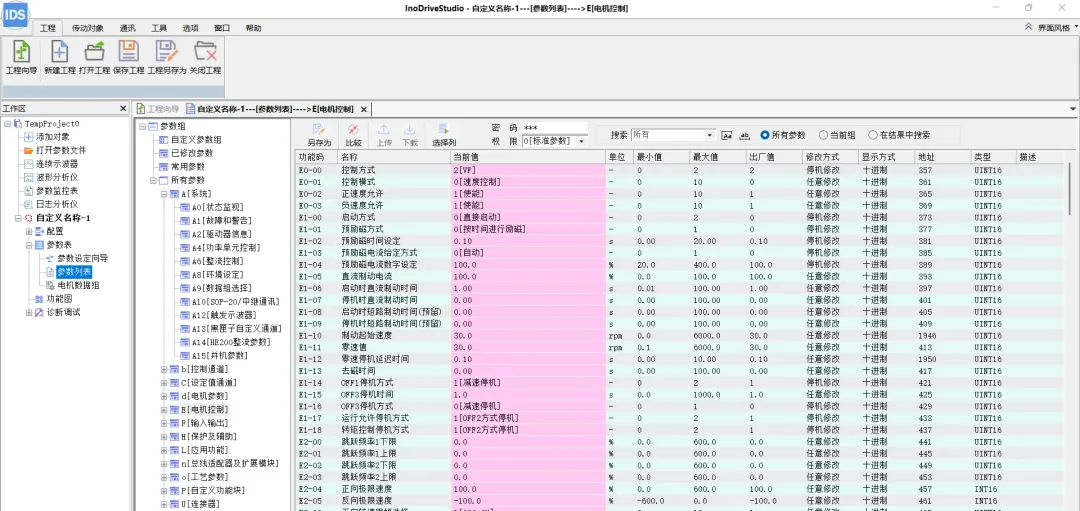

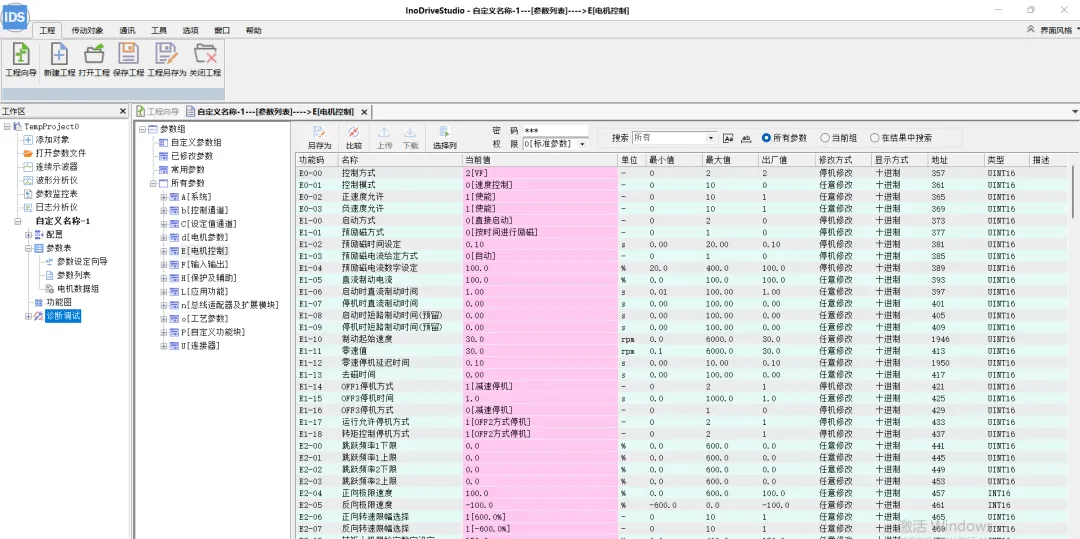

四、设置控制方式（E0组）：决定电机的“灵魂”

带着电机参数，我们进入E0组设置控制方式。这是决定变频器底层算法与执行逻辑的核心环节：

1. E0-00：控制方式。底层算法选择

E0-00 = 2：V/F控制（默认）。不需要编码器，不需要精确的电机参数，最皮实。
E0-00 = 0：SVC（无速度传感器矢量控制）。变频器根据电压电流“盲猜”转速，需要准确的电机参数和辨识。
E0-00 = 1：FVC（有速度传感器矢量控制）。变频器“开天眼”，依赖编码器反馈，实现极高精度的转矩控制。

控制模式	E0-00	优势	劣势	实际使用
V/F控制	2 (默认)	控制简单可靠，适用于一拖多	精度低，调速范围小，低频带载能力差，动态性能差	风机、水泵、皮带传动首选
SVC控制	0	调速范围较大，动态性能较好，无需编码器	不适用一拖多	单机传动，无编码器条件
FVC控制	1	调速性能最优，带载能力强，零速满转矩	需加装编码器，成本高，控制技术复杂、增加可能的故障点	冶金、造纸、石油钻井等高精度、大转矩场景

2. E0-01：控制模式选择。E0-01包含了速度控制与转矩控制的选择，需根据实际工艺选择。如果设备是普通的调速运行（如风机、水泵），通常选择速度控制；如果设备是卷绕控制或需要精准力矩输出的场景，则需要切换到转矩控制。

五、编码器配置（N4组）：闭环的硬件支撑

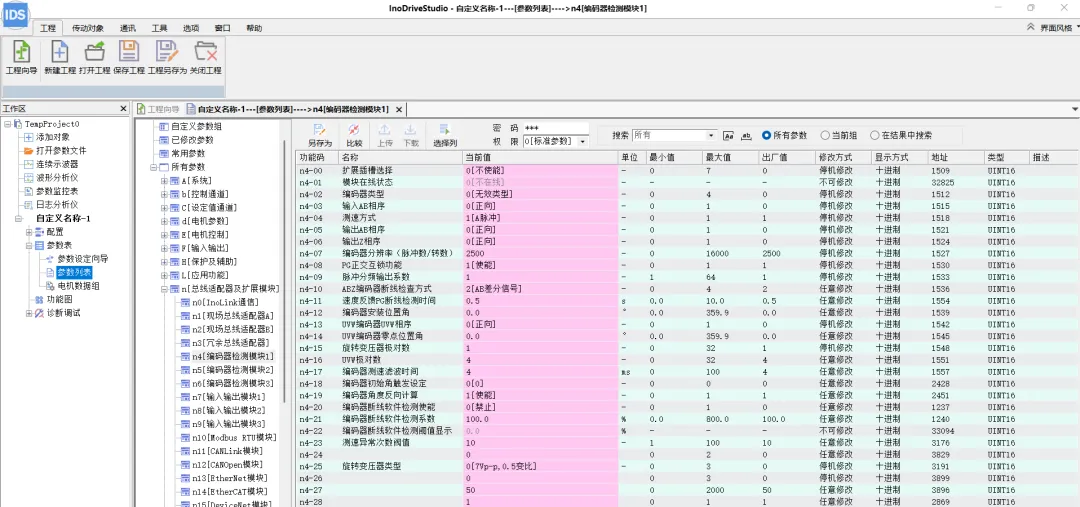

只有选择 FVC（E0-00=1）时，这一步才至关重要。进入N4组，根据控制方式选择编码器是否投入应用。需要配置编码器的类型、线数、方向等。如果软件里选了FVC但N4组没配对，势能负载（比如钻井绞车）风险最高，普通负载大概率直接封锁输出报故障。

六、系统自检与电机辨识（B5组）：核心的软硬件交互

完成上述配置后，进入B5组，这里是硬件与算法真正交锋的地方。

1. 参数计算

电机参数计算和速度环参数计算不是自动完成的，必须手动操作。

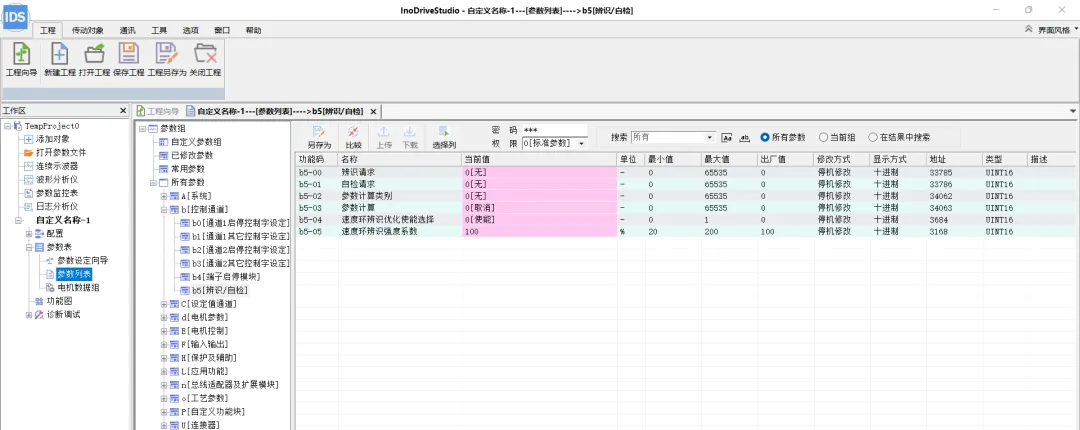

B5-02：参数计算选项

设置为 1，选择“电机参数计算”（根据D0组输入的铭牌数据，计算电机定子电阻、转子电阻、漏感、互感、空载电流等内部参数）。将B5-03设置为1，确认执行设定的计算任务。
设置为 2，选择“速度环参数计算”（根据电机参数，计算速度环调节器的增益参数）。将B5-03设置为1，确认执行设定的计算任务。

执行后，变频器会自动完成对应的参数计算，并将结果更新到相应的参数组中（如D1组等）。

2. 系统自检，排查硬件（如IGBT、母线）是否存在致命故障。

3. 电机辨识（电机优化辨识）

如果是SVC或FVC模式，必须启动电机辨识。

异步机静态辨识：电机不转，适用于电机带有负载、不能转动的场合，可得到基本参数。
异步机空载完整辨识：电机短暂旋转，可获得最精确的电机参数。

提示：只有辨识完成，矢量控制算法才能真正建立准确的电机数学模型。

如果是V/F模式，通常不需要进行上述的电机参数辨识。

F4组（V/F曲线）：决定电机在不同频率下的转矩输出，是V/F模式调试的核心。根据负载特性（恒转矩/变转矩）优化曲线，变转矩负载（如风机、水泵）可适当降低低频电压实现节能。
载波频率：平衡电机噪声和变频器温升
转矩提升：解决低频启动力矩不足
振荡抑制：消除特定频率段电机抖动

七、辨识后基本信息与故障检查（D组）

辨识完成后，在D组查看辨识后电机各参数，确认辨识出的数值是否合理（比如定子/转子电阻是否为几欧姆）。

然后，进入诊断调试菜单下面的诊断菜单，打开故障报警表，可以看到当前的设备故障与报警。

选择历史故障，可以查看历史故障代码和状态，判断之前是否发生过异常。
通过复位按钮可以复位当前设备故障与报警。

电机启动前，必须确保监控界面上没有任何未复位的故障报警。

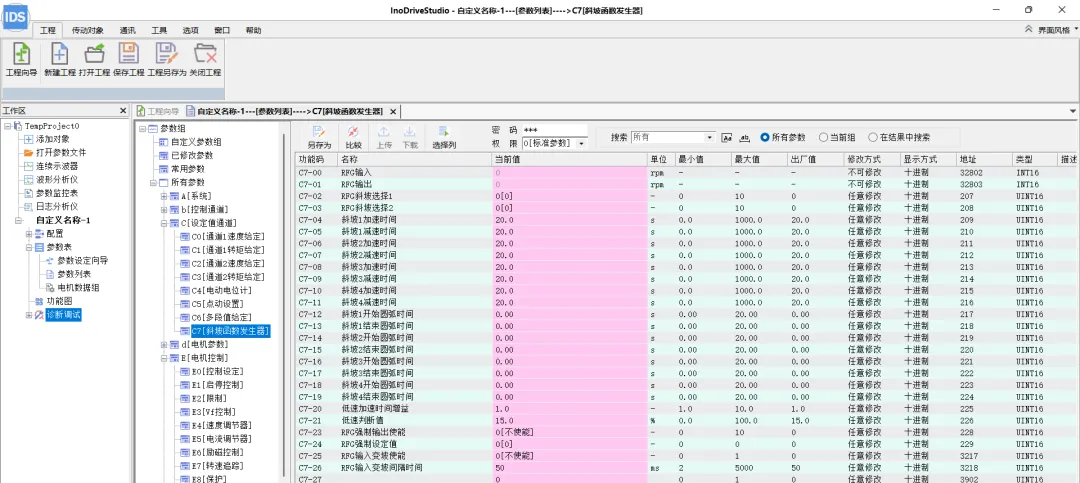

八、启动、速度环与启停曲线（E1、E4、F6、C7组）：控制落地的最后一公里

完成上述所有前置流程后，我们进入真正的运行控制环节。

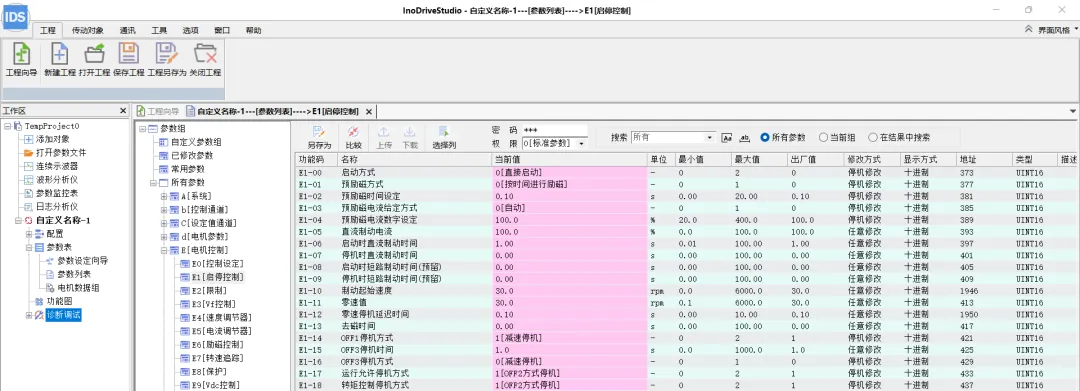

1. 启动功能（E1组与F6组）

我们通过这些参数决定电机的“起跑姿势”：

E1-00：启动方式选择

0
：直接启动（预励磁）。启动前先给电机定子线圈通一定的直流电建立磁场，这样在启动时可以获得较大启动转矩。（注意：V/F控制模式下，不执行预励磁动作；SVC和FVC模式控制下，电机启动前才会执行预励磁动作）
1
：转速追踪启动（飞车启动）。自动扫频跟踪未停稳的电机速度，并以此速度作为启动转速实际电机的平滑启动，避免变频器输出转速与实际转速不一致出现较大的冲击电流。(注意：V/F和SVC模式下，变频器是根据电机反馈的定制电压电流计算出电机转速，所以在这之前一定要对电机参数进行准确计算和辨识。FVC模式下，变频器是根据编码器反馈获得电机实际转速)
2
：直流制动启动。在电机运行前先通入一个直流电，为电机施加一个制动力，确定电机停稳在零速，防止电机出现轻微反转或异动。也就是先刹车再起步，适合不允许反转的工况。

E1-01：预励磁方式选择（E1-00=0时生效）

0
：按时间励磁。时间设置短了转矩不足，长了发热。
1
：按电流励磁（推荐）。检测到励磁电流达标再加速，重载启动更智能。

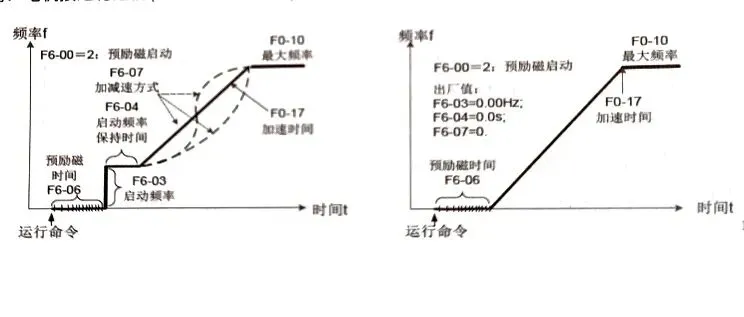

⚠️联机调试才能看到的“隐藏参数”（F6组），只有用USB线连接调试电脑、打开 IDS变频器后台调试软件联机后，才会显现。

F6-00 = 2：预励磁启动的开关。
F6-03（启动频率）：默认0.00Hz。重载启动时设为3-5Hz，让电机瞬间输出足够力矩，打破静摩擦力。
F6-04（启动频率保持时间）：默认0.0s。配合F0-03使用，等转速转矩稳定后再按斜坡加速。

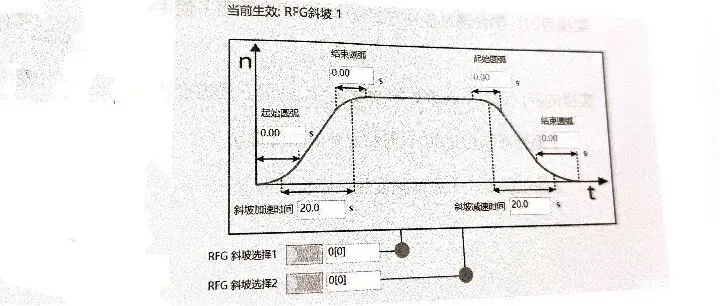

F6-07（加减速方式）：默认为0（直线加减速），静态S曲线，动态S曲线。

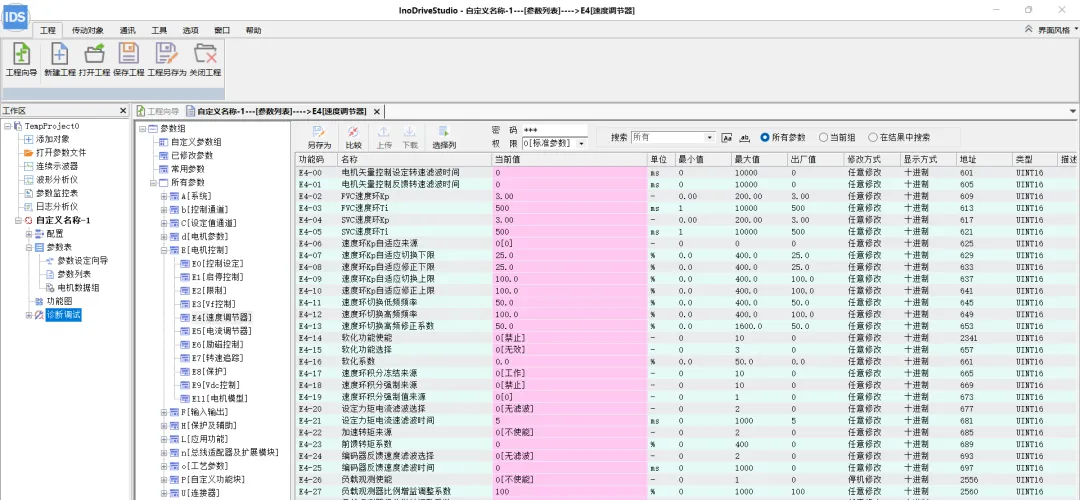

2. 速度调节器（E4组）:矢量控制的核心内环

E1组参数设置之后，电机已经能顺利启动。但如果用的是SVC或FVC模式，为了让电机的动态响应更快、运行更平稳，我们需要进入E4组（速度调节器）进行速度环参数设置。

虽然我们在B5-02=2中已经让变频器自动计算了一组速度环参数，但那只是基于基础惯量的“初始值”。
在实际工况中，如果负载惯量变化大、或者对加速时间有严苛要求，必须在E4组进行手动微调。
P（比例增益）：决定速度环的响应灵敏度。增大P值，响应变快，但过大容易引起振荡。
I（积分时间）：消除稳态误差。减小I值，积分作用变强，但过小容易导致超调。
通过E4组的微调，才能让电机真正“跟得上、稳得住”。

3. 停机功能（E1组）

OFF1（正常停机）：由 E1-14 决定

0
：自由停机（封锁IGBT输出，电机由于惯性自由旋转，依靠摩擦力停机。）。1：减速停机（默认，电机给定速度强制为0，通过RFG减速时间减速到0，在接近0速时封锁脉冲或启动停机直流制动）。2：按最大能力停机。（电机给定速度强制为0，电机按照最大输出能力减速到0，减速过程中电机的转矩或电流可能达到限幅值。速度最快，但警惕过压过流，危险情况下使用）。

OFF3（紧急/快速停机）：由 E1-15 和 E1-16 决定

E1-15
：OFF3停机时间设置。
E1-16
：0为减速停机（电机的给定速度强制为0，通过E1-15的OFF3停机时间减速到0，减速过程无圆弧，到达0后封锁IGBT）；1为最大能力停机（电机给定速度强制为0，电机按照最大输出能力减速到0，减速过程中电机的转矩或电流可能达到限幅值。速度最快，但警惕过压过流，危险情况下使用）。
