《小王学报价》|带插件的断路器是什么?抽屉式和插入式区别

新手看图纸，经常看到断路器后面写着“3P、插入式”“4P、抽出式”，有的又写“固定式”。这几种到底有什么区别？报价时会差在哪里？

别小看“安装方式”这几个字。只报断路器本体，漏了底座或抽架，一个柜子的报价就可能差出不少。

今天继续学习报价知识～

小王：老师，我上次看图纸，上面写着“塑壳断路器 3P 抽出式 250A”。断路器不都是装进柜子里吗？怎么还有固定式、插入式、抽出式的区别？

老师： 3P说的是极数，250A说的是电流，固定式、插入式、抽出式说的是安装方式。安装方式不同，拆换方法和配套件也不同，报价当然要分清。

小王：三种分别是什么样？

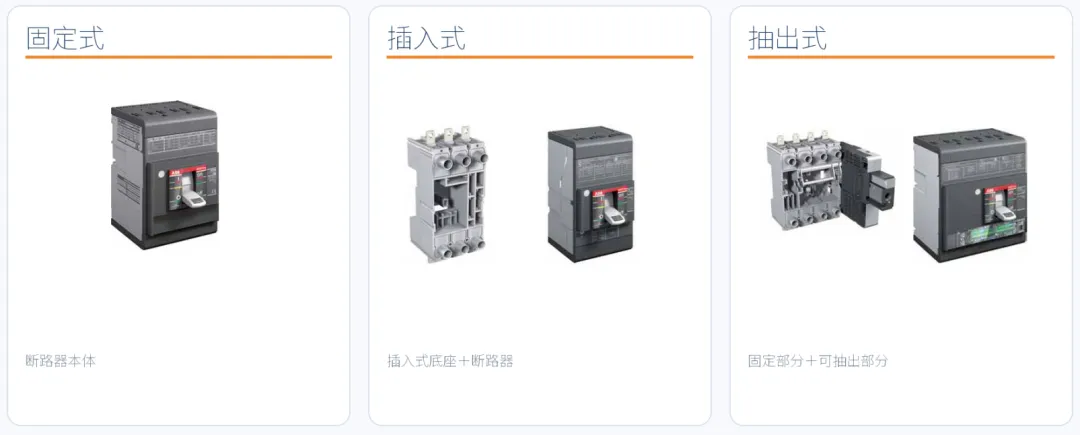

老师：先说固定式：断路器直接固定安装在柜内。要拆换时，通常需要处理接线。

小王：那插入式呢？

老师：插入式有固定底座，断路器可以从底座上取下。这样更换断路器时，通常不用拆底座上的接线。报价要核对底座和连接件是否包含在内。

小王：抽出式就是像抽屉一样拉出来？

老师：可以这么理解。抽出式借助抽架移动，便于退出、检查和拆换。不过要记住：能抽出，不代表可以带负荷直接拉出，更不代表检修时不用考虑停电和隔离。操作要按产品说明和现场安全要求来。

小王：那价格是不是固定式最便宜，插入式其次，抽出式最贵？

老师：同品牌、同系列、同配置比较，增加底座、抽架等配套件，通常会增加成本。但不能直接套“贵20%”或“贵一倍”的比例。哪怕都是250A，分断能力、脱扣器、极数和附件不同，报价也可能差很多。先核配置，再拿厂家报价比。

小王：图纸上怎么认安装方式？看型号最后的字母吗？

老师：图纸直接写明的，先按图纸看；只给型号的，就查对应品牌和系列的选型资料。别把F、P、D当成所有品牌通用的口诀。比如有的产品资料用F表示固定式、P表示插入式，却用W表示抽出式。

小王：明白了。那选型和报价最该注意什么？

老师：记住三点：

第一，看图纸要求。安装方式、极数、电流、分断能力等参数都要核对，不能因为预算紧就自行改成固定式。

第二，看柜子结构。底座、抽架怎么装，柜内有没有相应空间和安装条件，都要与设计匹配。

第三，看供货范围。厂家报的是断路器本体，还是包含底座、抽架、连接件的整套配置？这句话一定问清楚。

小王：所以最大的坑，就是只报了断路器，漏了底座或抽架？

老师：对。但也别见到抽出式就机械地再加一笔“抽架钱”——有的报价已经成套包含了。关键是逐项核对，既别漏报，也别重复报。

小王：我总结一下：固定式直接安装；插入式靠底座，拆换时通常不用拆底座接线；抽出式配抽架，方便退出和维护。报价时先确认型号和安装方式，再核对整套供货范围。

老师：对。下次看到“3P 抽出式 250A”，别只盯着250A，把安装方式和配套件一起看。

好了，安装方式篇就讲到这儿。记住一句话：看图纸定方式，看厂家资料认型号，看供货清单核价格。
