【物理看得见 | 高中物理可视化第19期】选择性必修二第2章《电磁感应》
「物理看得见」系列 · 编者荐语从楞次定律"阻碍变化"的诡谲，到法拉第定律"磁通量变就生电"的干脆，再到单杆在导轨上减速、双杆默契共舞、含容电路里电流慢慢爬升——这一章的主角，全是肉眼看不见的东西：磁场、磁通量、感应电流、自感电动势。它们的逻辑也不是力学的"力→加速度"直来直去，而是"磁通量变化→感应电动势→感应电流→安培力→反作用于运动"的闭环因果链。 我们用 53 个可视化课件（45 个 GeoGebra + 8 个 HTML 交互仿真），把这条闭环链"染上颜色、定格成图、拉成曲线"：磁铁穿线圈时三层箭头同屏，单杆减速时 图实时生长，自感断电时灯泡偏要闪一下。真正"看见"物理，欢迎收藏点赞转发。
引子：电磁感应的"闭环因果链"
第 1 章（安培力与洛伦兹力）让学生相信：磁场会对电流、对运动电荷施力。这一章，物理把因果反过来问——运动的磁场（或变化的磁通量），能不能反过来"生"出电流？ 法拉第用近十年的实验回答：能，这就是电磁感应。
学生在这一章会遇到几个全新的认知门槛：
第一，"阻碍变化"反直觉。 楞次定律说感应电流的效果总是阻碍引起它的磁通量变化——学生天然觉得"电流应该顺着变化"，很难接受"偏偏要反着来"。
第二，电动势的来源模糊。动生电动势 和磁通量变化率 是同一个定律的两种面孔，学生常把二者当成两套独立公式，不会在"切割"与"磁通量变"之间切换。
第三，单杆双杆的能量图景复杂。导轨上的导体棒减速到收尾速度、含容电路中电流逐渐爬升、双杆默契共舞——每一类都有不同的能量归宿，学生最易张冠李戴。
第四，自感现象违背直觉。断电瞬间灯泡反而闪一下，通电瞬间灯泡慢慢亮——"电流不能突变"这件事，不亲眼看见曲线很难信。
这一章的 53 个课件，恰好把上述四道坎逐一定格。下面按六个专题展开。
专题一 楞次定律：感应电流方向的"阻碍"本质
楞次定律是本章第一只"拦路虎"。它的表述绕，本质却清晰：感应电流的磁场，总要阻碍引起感应电流的磁通量变化。判断方向有两套"口诀"——"增反减同"（原磁通量增加，感应磁场与原磁场反向；减少则同向）、"来拒去留"（磁铁靠近，线圈排斥；远离，线圈吸引）。
1. 基础判定：增反减同与来拒去留（资源 02、03、04、05）

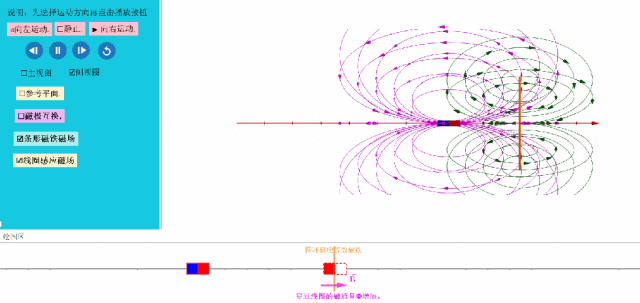

资源 02（楞次定律·平面增反减同）用平面视图把"原磁场、感应磁场、感应电流"三层箭头同屏叠出，学生一眼看清"磁通量增→感应磁场反"的对应。

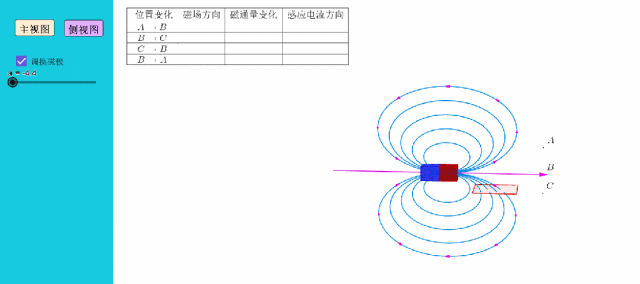

资源 03（条形磁铁穿螺线管·无电表）是最经典的入门情境：磁铁插入、停留、拔出，磁通量"增、不变、减"，感应电流方向随之翻转。
资源 04（来拒去留·条形磁铁穿线圈）专门把"靠近被排斥、离开被吸引"的机械效果演出来，把抽象的"阻碍变化"翻译成学生熟悉的"相斥相吸"，是最该让学生亲手拖一遍的件。
资源 05（螺旋管灯泡）则把感应电流接到灯泡上，让"方向"变成"亮不亮、怎么亮"。
2. 3D 与可拖动：把线圈看成"感应磁铁"（资源 12、19、53）

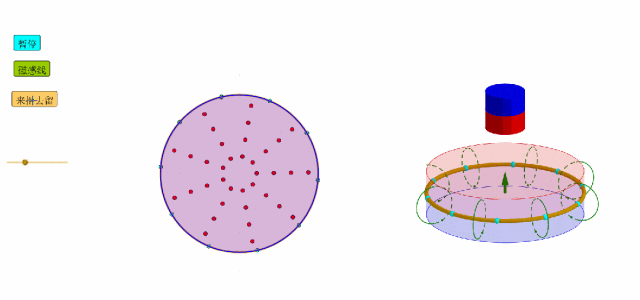

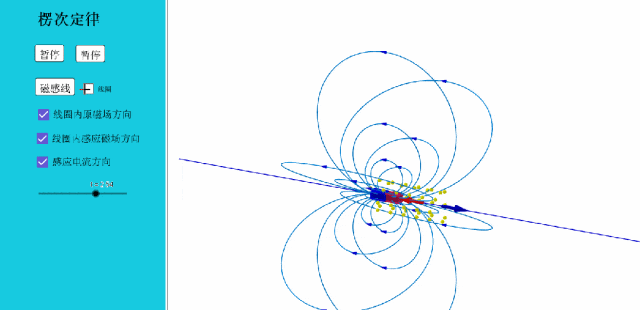

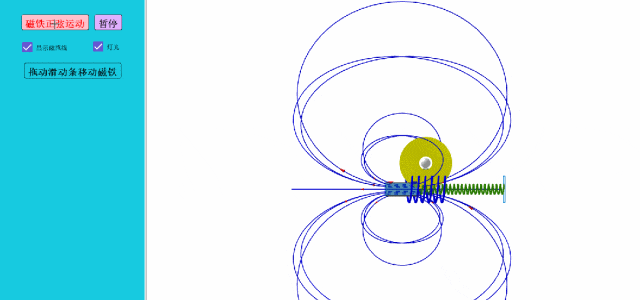

资源 12（3D 增反减同·条形磁铁穿圆环）、53（3D 楞次定律，HTML）用三维把线圈等效成一块临时磁铁：磁铁 N 极插进来，线圈近端感应出 N 极把它"顶"回去——"阻碍"由此变成可见的相斥相吸，空间感一下就立起来了。

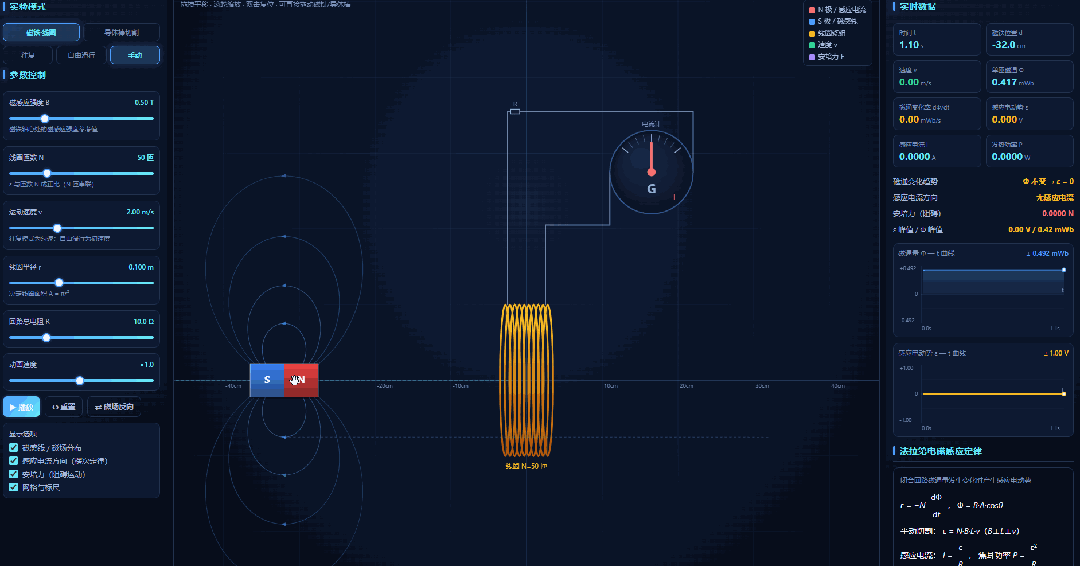

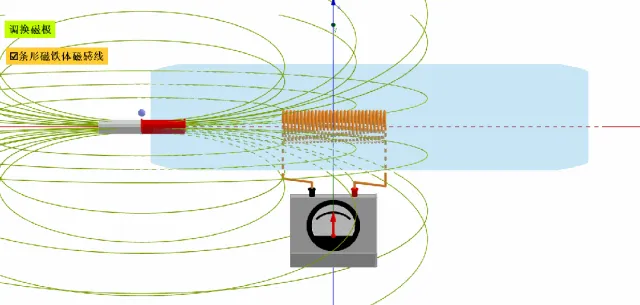

资源 19（条形磁铁穿螺线管 3D·可拖动有电表）更进一步：鼠标拖动磁铁，真实电表实时读数，把"方向"和"大小"同时交到学生手里。
3. 手拖与教材原题（资源 30、31）
资源 30（磁铁穿过螺线管·静态手拖）适合慢节奏拆解每一步的磁通量状态；
资源 31（线圈通过条形磁铁·教材 P29T5）直接对齐课本习题，让课件和作业本上的题对上号，学生最容易产生"原来如此"的获得感。
专题二 法拉第定律与磁通量：电动势从哪来
法拉第电磁感应定律是整章的"总公式"：回路中感应电动势的大小，跟穿过回路的磁通量变化率成正比，
负号即楞次定律的数学表达（感应电动势总阻碍磁通量变化）。对这一条，学生最该建立的，是"磁通量变→就生电"的因果直觉，以及"切割磁感线"只是它的一种特殊情形。
1. 磁通量与电动势的同步对比（资源 28、29）

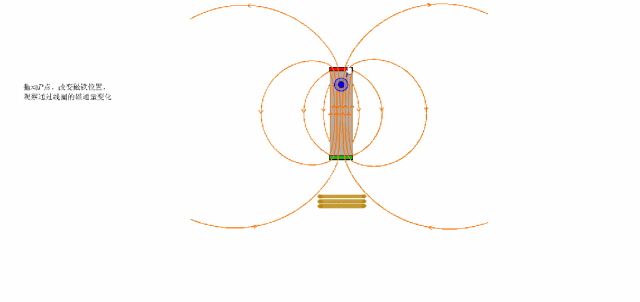

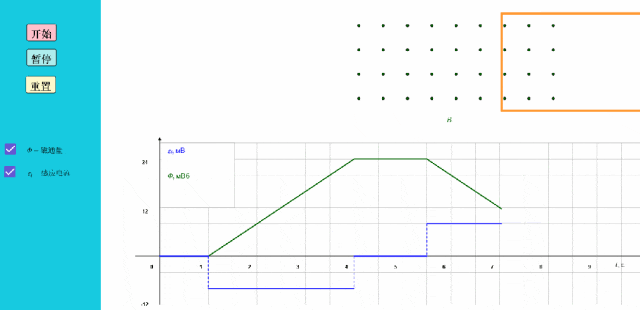

资源 28（磁通量与电动势对比·平面图）把 曲线和 曲线并排画，直接展示"电动势正比于磁通量的斜率"，而非磁通量本身——这是学生最容易混淆的点，一张图胜过十句话。

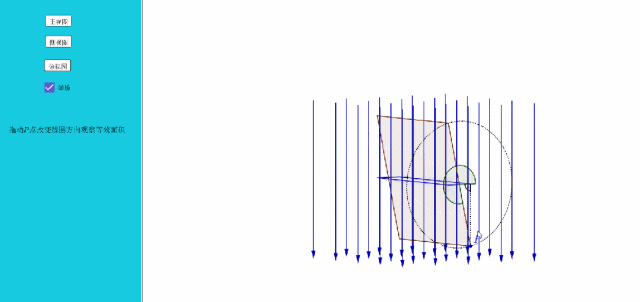

资源 29（磁通量变化·等效面积变化）演示面积投影 变化如何引起 变化，回扣必修第三册的磁通量定义。
2. 法拉第圆盘与交流发电机（资源 06、20）

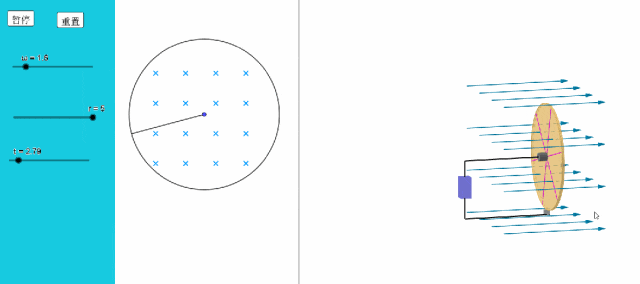

资源 06（法拉第圆盘）是历史上第一台发电机的雏形：铜盘在磁场中转动，盘上各半径都在"切割"磁感线，中心与边缘间产生持续电动势。它把"转动→生电"这件事演得最直观，是理解发电机原理的锚点。

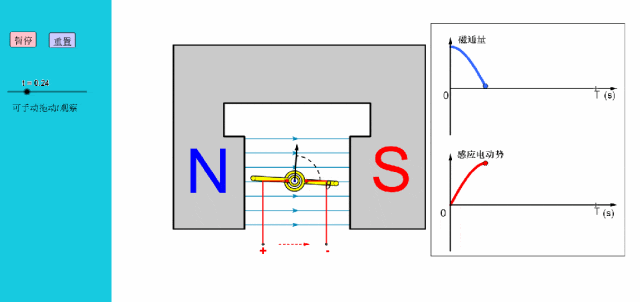

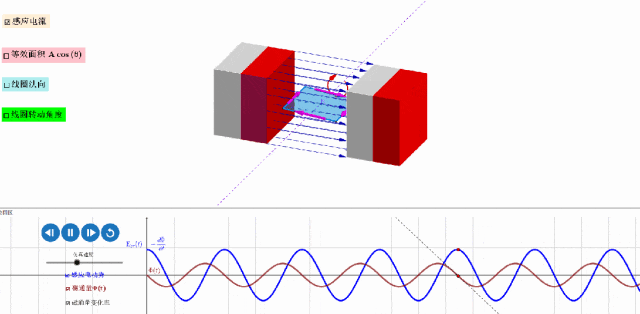

资源 20（矩形线圈在磁场转动）升级为矩形线圈，感应电动势随时间按正弦变化 ，其中 ——这是从"电磁感应"跨到下一章"交变电流"的桥。
3. 等效电源与右手定则（资源 17、49）

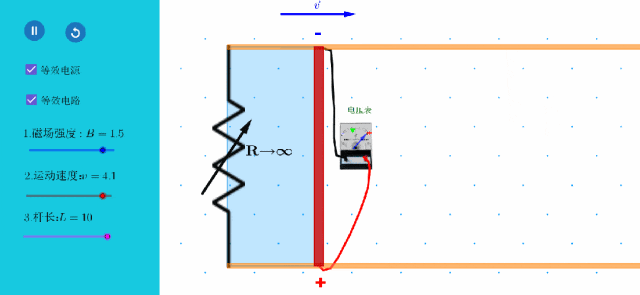

资源 17（导体棒匀速等效电源）把切割磁感线的导体棒画成一只"电池"，标明电动势方向与内电路，把电磁感应无缝接回电路分析，是做计算题的思维脚手架。
资源 49（右手定则，HTML）专门训练动生电动势方向的判断：伸开右手，磁感线穿掌心、大拇指指运动方向、四指指电流方向——与左手定则（安培力）对照练习，专治"左右手不分"。
专题三 切割磁感线与动生电动势（含图像）
动生电动势是法拉第定律在"导体切割磁感线"时的特殊形式。对一段长为 、速度为 、垂直切割磁感应强度为 的导体棒，电动势大小为
这一组课件，从特殊形状切入，一直铺到"运动过程→函数图像"的翻译训练。
1. 特殊形状的切割（资源 07、08、18）

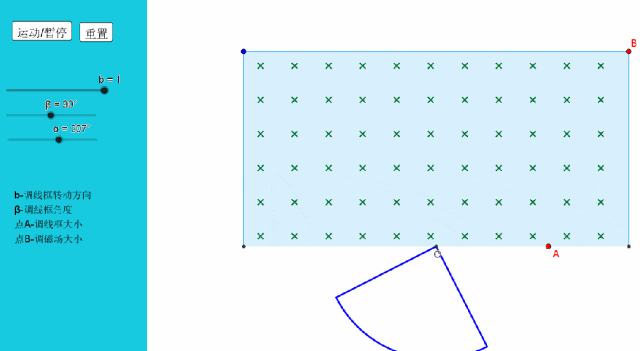

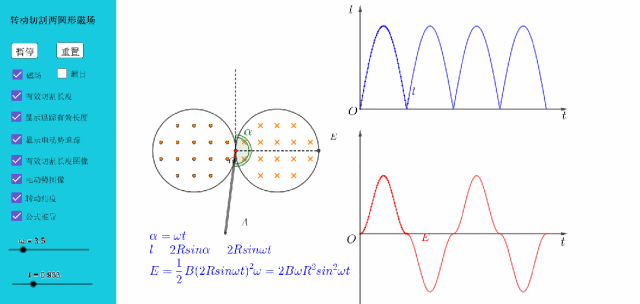

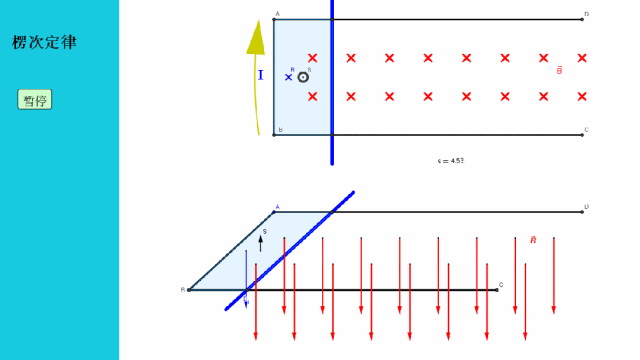

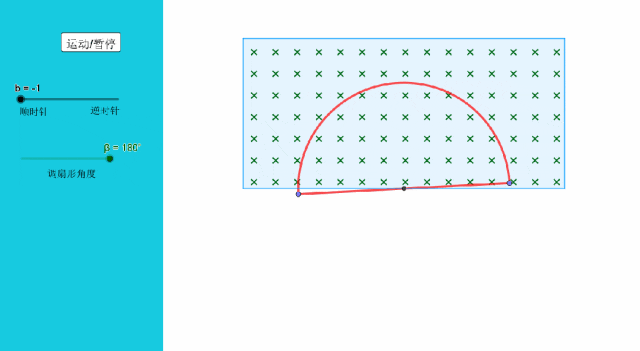

资源 07（半圆线圈在磁场切割）、08（扇形线圈切割磁感线）用非直棒形状破"只有直棒才切割"的误解；资源 18（杆切两圆形磁场）演示一根棒同时跨两个磁场区域时的复杂感应，逼学生回到"看磁通量怎么变"的本质，而非套公式。
2. 标准模型与多视角（资源 15、13、14）

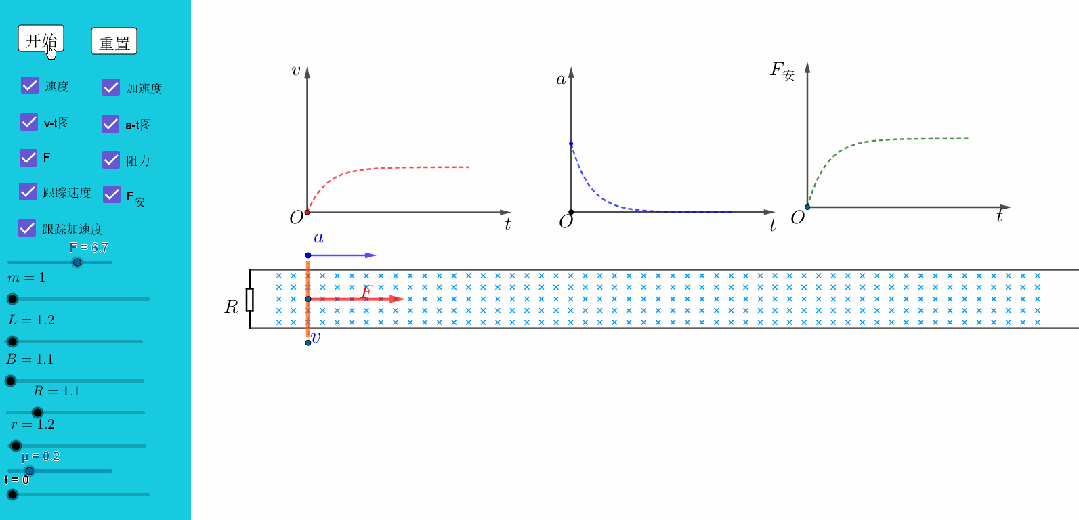

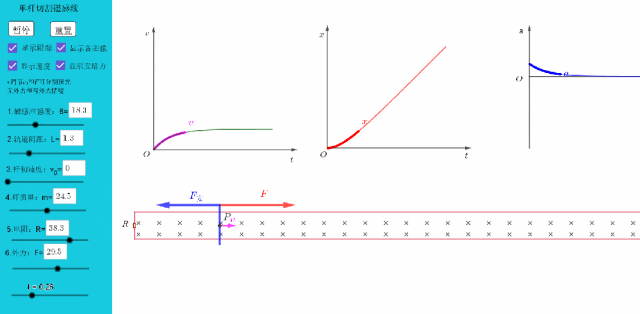

资源 15（单杆切割磁感线）是标准模型：速度、加速度、 图、 图同步显示，把"安培阻力如何让棒减速"画成可生长的曲线。
资源 13（有外力磁感线 3D）、14（切割磁感线俯视图与 3D）用俯视+立体双视角，专治"切割方向想不出来"的空间障碍。

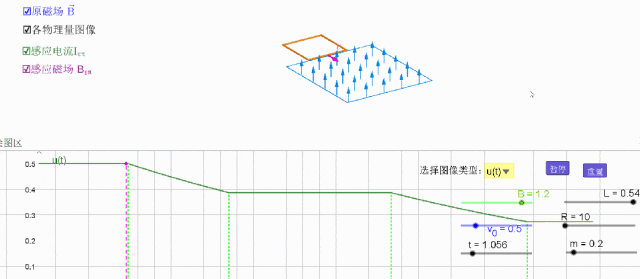

3. 线圈穿越磁场与图像（资源 09、10、11、21、23、32、54）
资源 09、10（线圈右穿磁场有图像·两版）、

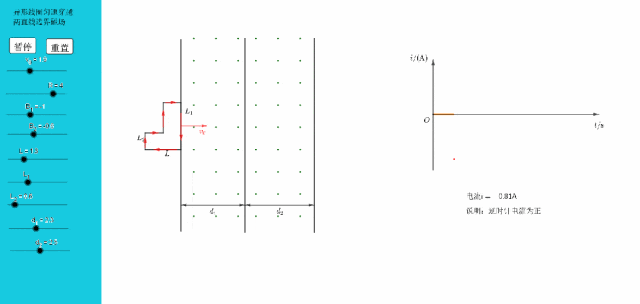

11（异形线圈匀速穿越两直线边界磁场）、

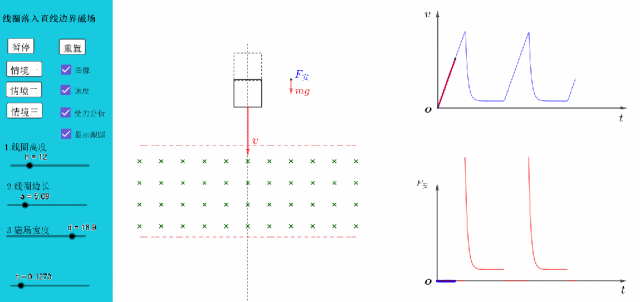

21（矩形线圈竖直穿越直线边界磁场）、
23（线圈水平穿越矩形磁场 3D）

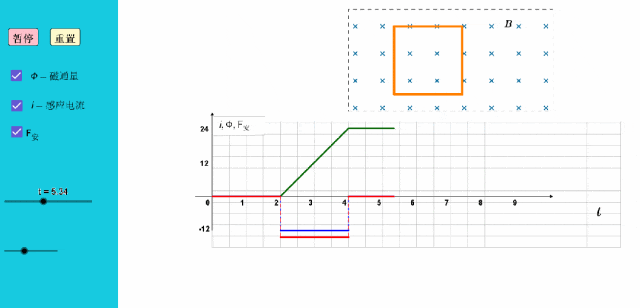

把"线圈走到哪→磁通量怎么变→感应电流怎么变"的因果链，连同同步绘出的 、 图并列——学生拖动时间滑块，就能直接看见空间运动如何翻译成时间函数，这是打通高考图像题最经济的方式。

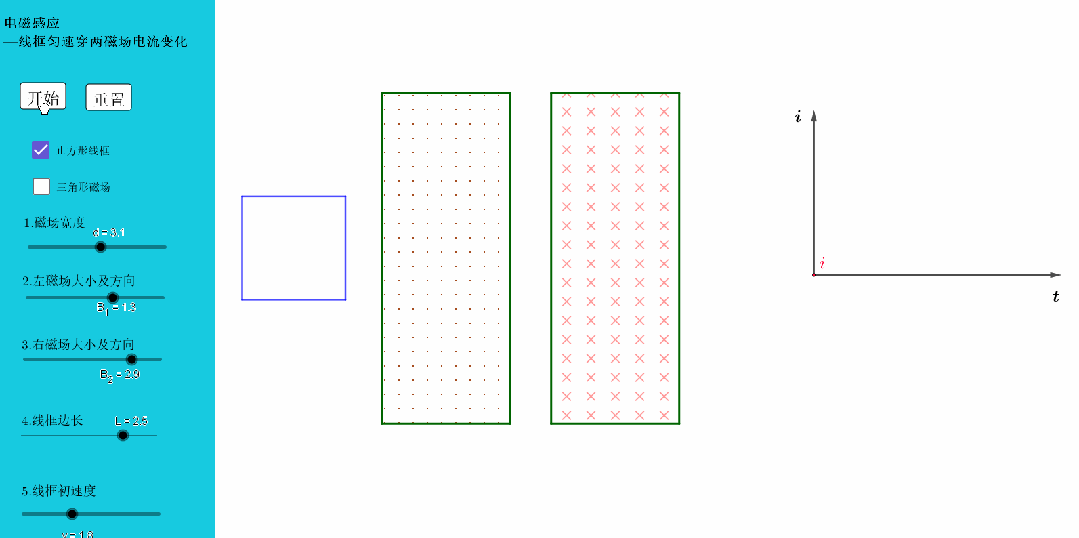

资源 32（线框匀速穿两磁场·正方形+三角形线框）对比不同线框形状下电流变化的差异；
资源 54（电磁感应，HTML）是楞次定律与法拉第定律的综合演练台。
专题四 单杆/双杆模型与能量归属
导轨上的导体棒，是高考电磁感应的"主战场"。这类题的难点不在公式，而在能量图景：棒为什么减速？最终停不停？收尾速度怎么来？哪份能量转化成了焦耳热？本章把单杆、双杆按情景拆得极细。
1. 单杆的能量归属（资源 35、36、37、38、39、40）
资源 35（发电式单杆）：无外电源，棒切割生电、安培力阻碍运动，最终停在导轨上；

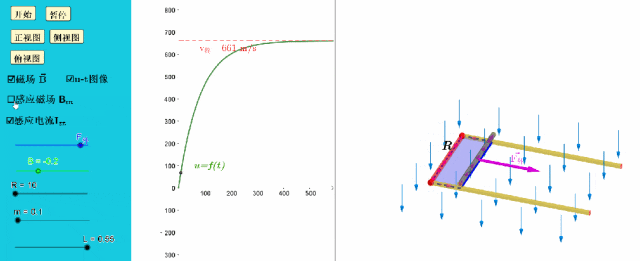

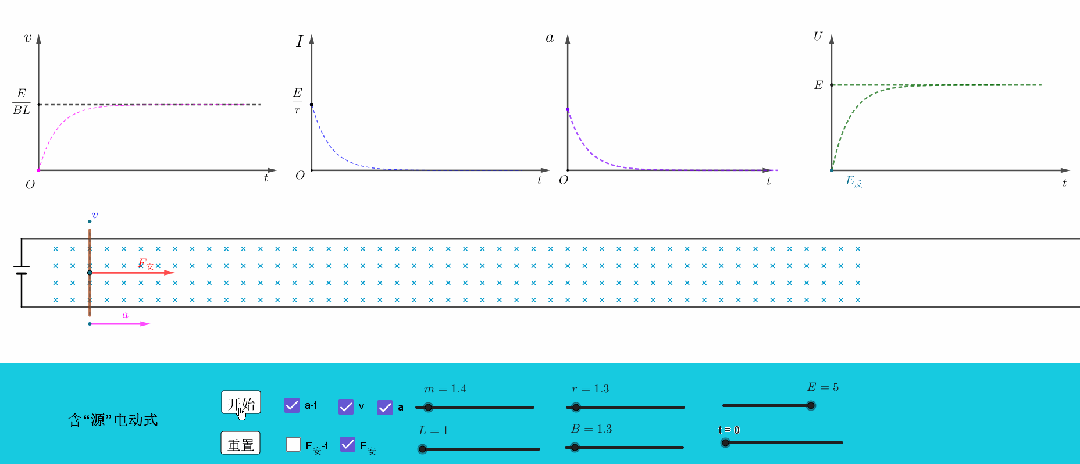

资源 36（含"源"电动式）：有电源，棒先加速，直到感应电动势（反电动势）与电源电压平衡，达收尾速度 ；

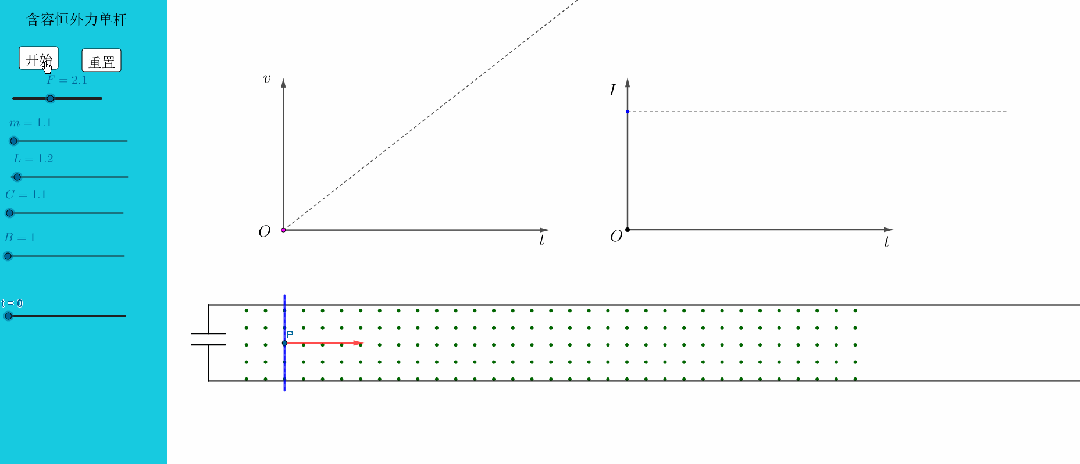

资源 37（有外力充电式）：外力拉棒给电容器充电；

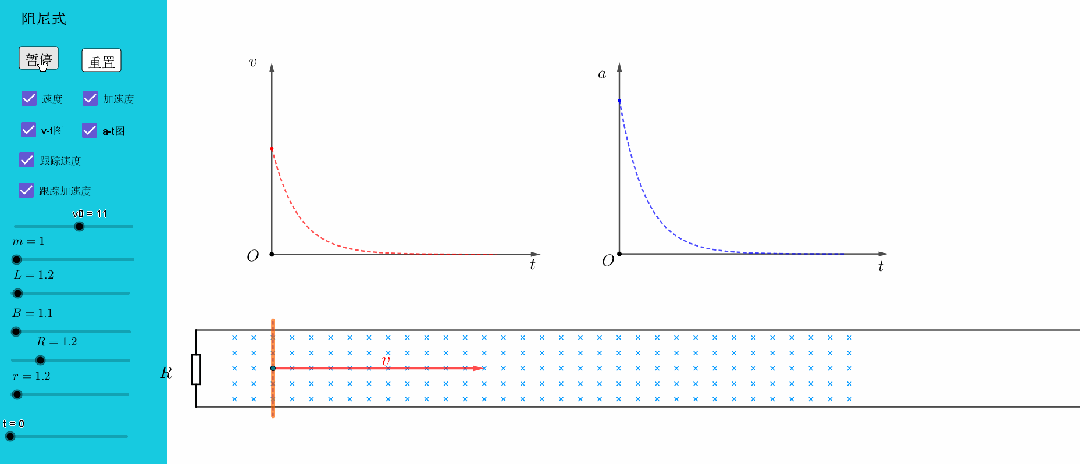

资源 38（阻尼式单杆）：安培阻尼让棒缓缓停下；

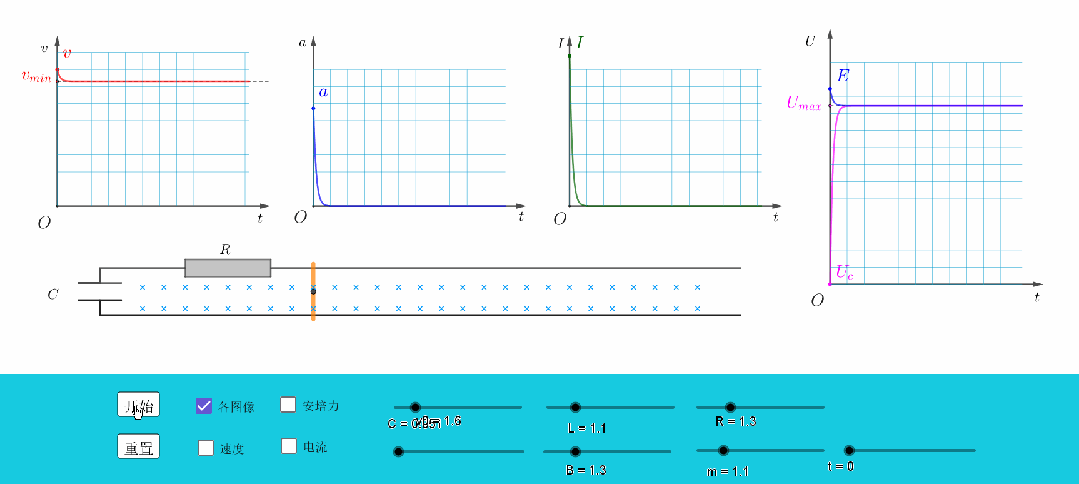

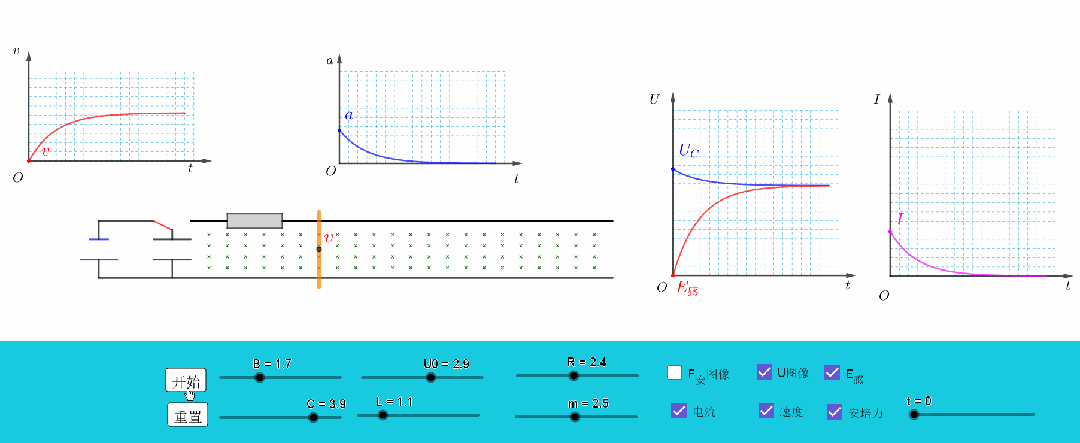

资源 39（含容充电式）、40（含容放电式）：电容器参与，电流随时间逐渐建立/释放，把"暂态过程"画成肉眼可见的爬升曲线，是理解暂态电路的入门。
这组课件的用法建议：每讲一种，先让学生用能量守恒列一句"谁供能、谁耗能"，再放动画验证收尾速度与焦耳热——把代数结果和物理图景对上号。
2. 双杆模型（资源 16、22、25）

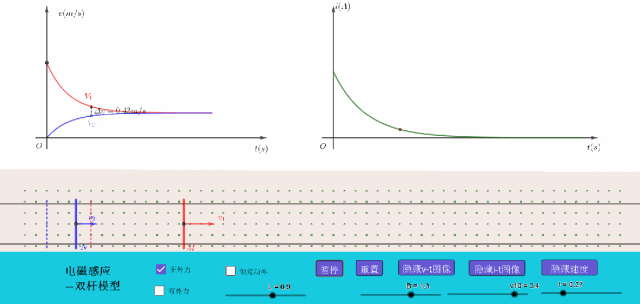

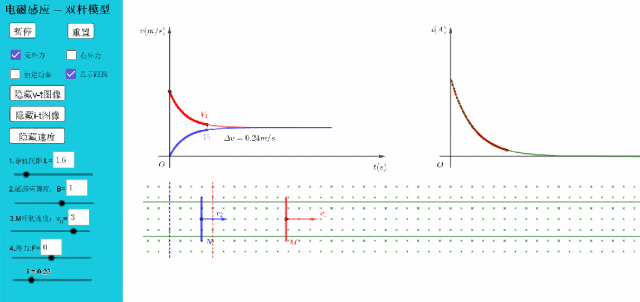

资源 16（双杆模型）演示两棒在导轨上的默契共舞：一动一随、动量守恒、最终共速。

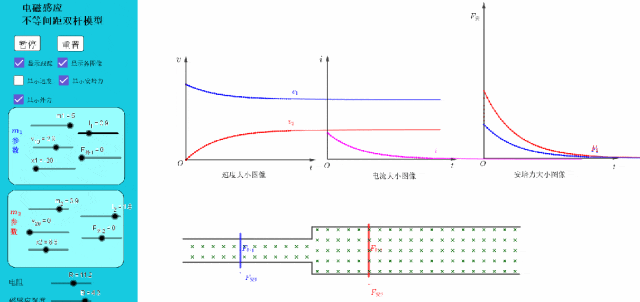

资源 22（等间距双杆）、25（间距可调双杆）覆盖"等间距/可调间距""无外力/有外力"的组合，是电磁感应与动量守恒的综合高地，建议放在复习课压轴。
3. 平抛导体杆（资源 01）
资源 01（平抛导体杆）把电磁感应嵌进平抛运动：棒在下落中切割磁感线，重力与安培力同台——是跨章节小综合，提醒学生"电磁感应的棒也会受重力"。
专题五 涡流、电磁阻尼、电磁驱动与技术应用
当大块导体处在变化的磁场中，内部会激起一圈圈感应电流——涡流。它既是"电磁炉加热"的原理，也是"刹车缓冲"的机制。
1. 电磁驱动与磁力制动（资源 48、50）

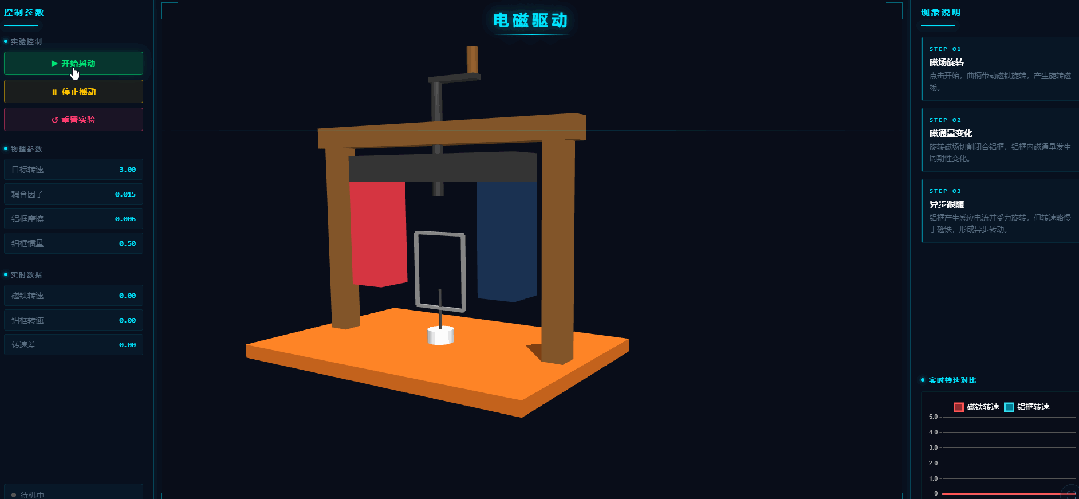

资源 48（电磁驱动，HTML）演示旋转磁场带动导体转子转动——感应电机的本质；

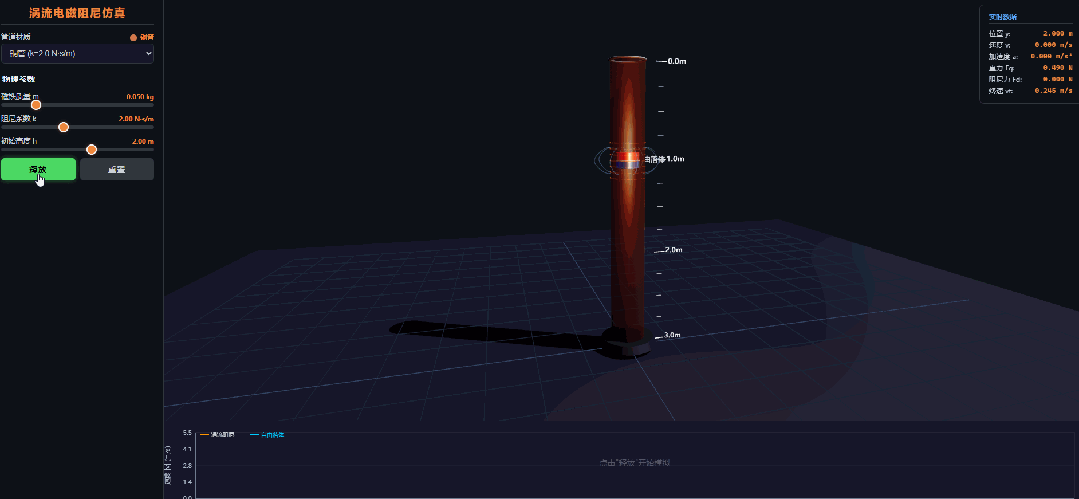

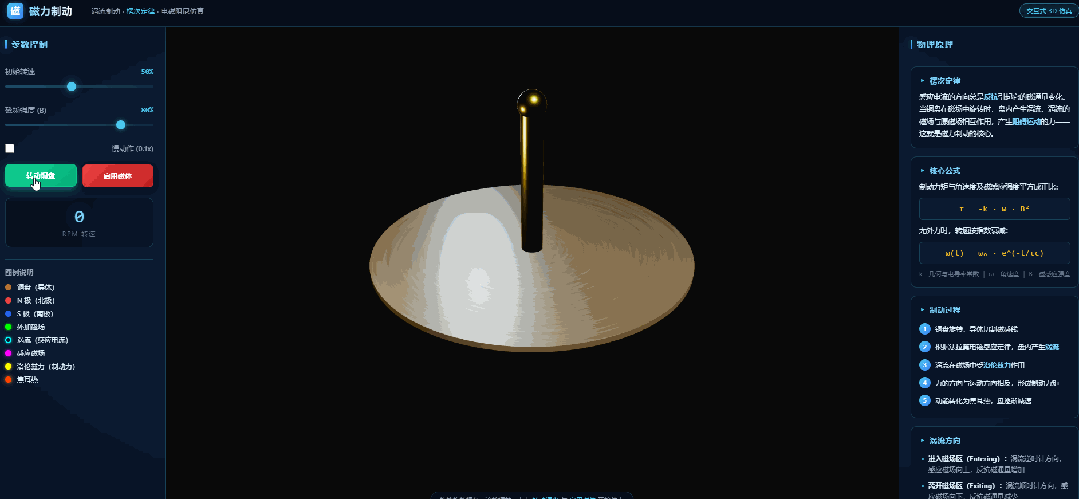

资源 50（磁力制动，HTML）演示导体在磁场中运动受到涡流阻力而减速，这一对"驱动力 vs 阻力"的对照，把涡流的两面性讲得最清楚。
2. 磁流体发电机与单极电机（资源 47、51）

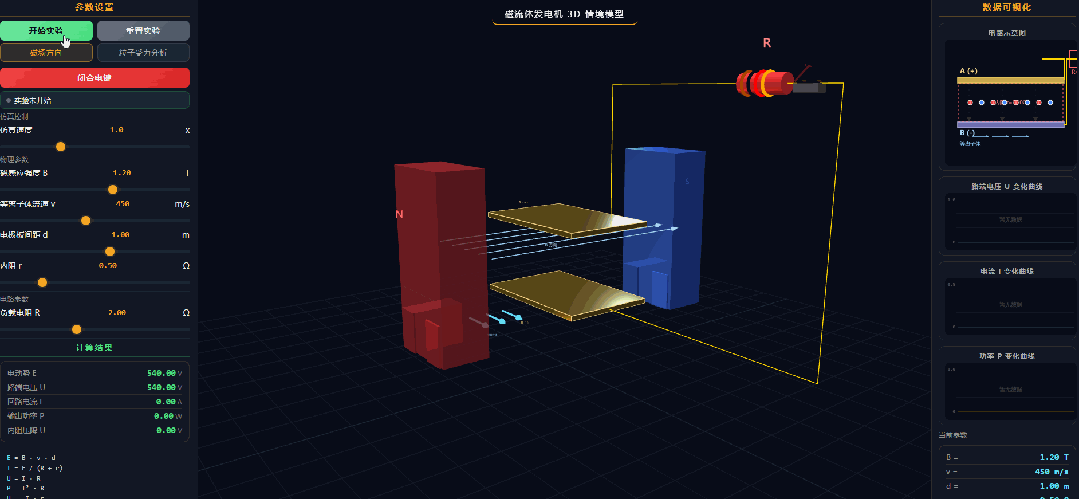

资源 47（磁流体发电机，HTML）演示高速等离子体（带电粒子流）切割磁感线直接生电，是"动生电动势"最宏大的应用；

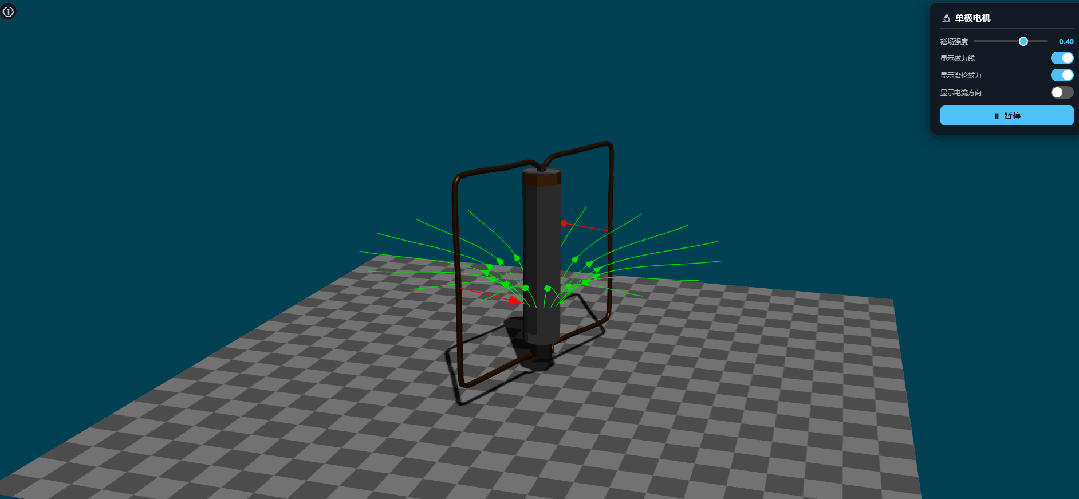

资源 51（单极电机，HTML）演示法拉第圆盘的现代版——一块导体在匀强磁场中转动持续输出电流。
3. 电磁门锁、直流电机与阻尼课后题（资源 26、27、52）

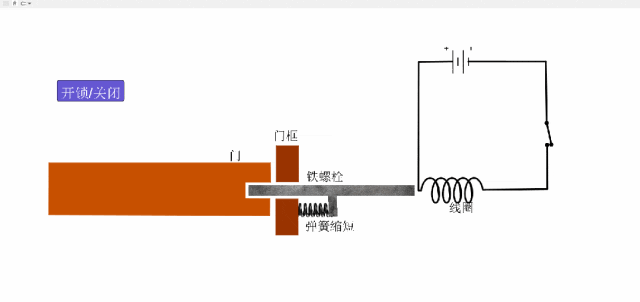

资源 26（电磁门锁）是电磁铁吸合的实用装置；

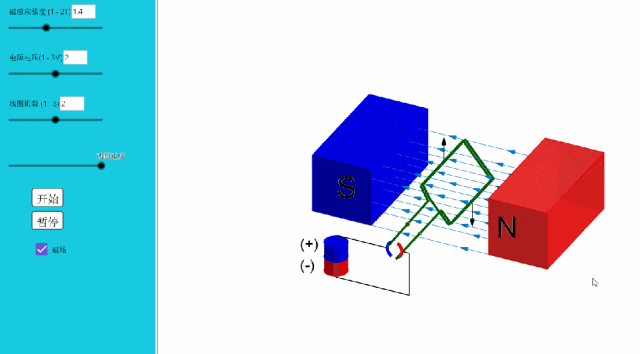

资源 27（直流电机 3D）演示电动机原理（通电线圈在磁场中受力转动，同时存在反电动势）；
资源 52（电磁感应·阻尼课后题，HTML）对齐教材阻尼类习题，让课件与作业本对上号。
专题六 互感与自感：最反直觉的难点
1. 互感（资源 24）

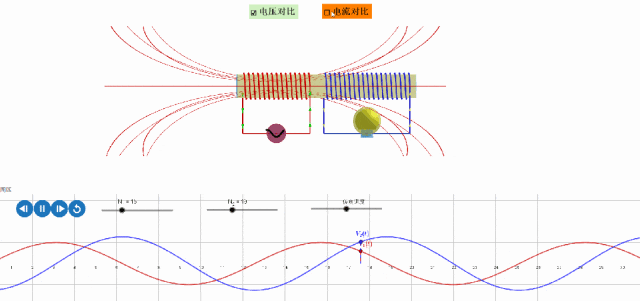

资源 24（螺旋管互感）演示原线圈电流变化如何在副线圈激发感应电动势，是变压器原理的直观铺垫，也为下一章"交变电流"埋下伏笔。
2. 自感：电流不能突变（资源 33、34、41、42、43、44、45）
自感是本章最容易与直觉打架的点。线圈自身电流变化时，会产生自感电动势阻碍电流变化，
其中 为自感系数，线圈储存的磁场能为 。

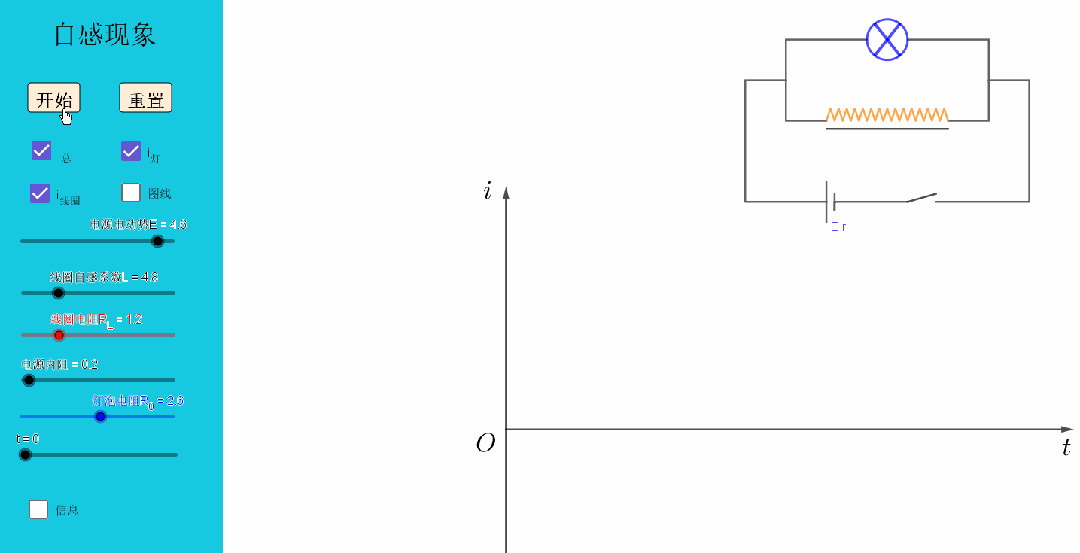

资源 34（自感·通电）、43、44 展示"通电时灯泡逐渐变亮"——线圈阻碍电流增大；

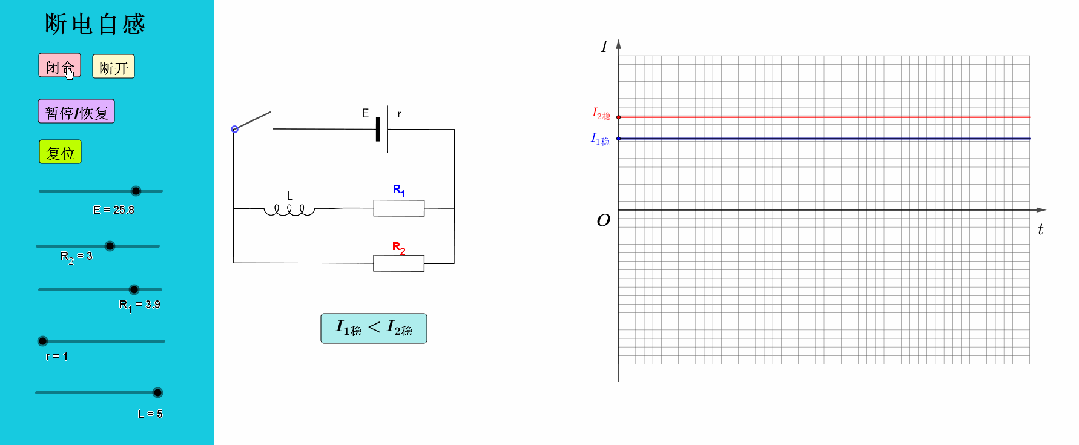

资源 33（自感·断电）、43 展示"断电瞬间灯泡反而闪一下再灭"——线圈产生自感电动势维持原电流，若与灯泡构成回路便会短时更亮；

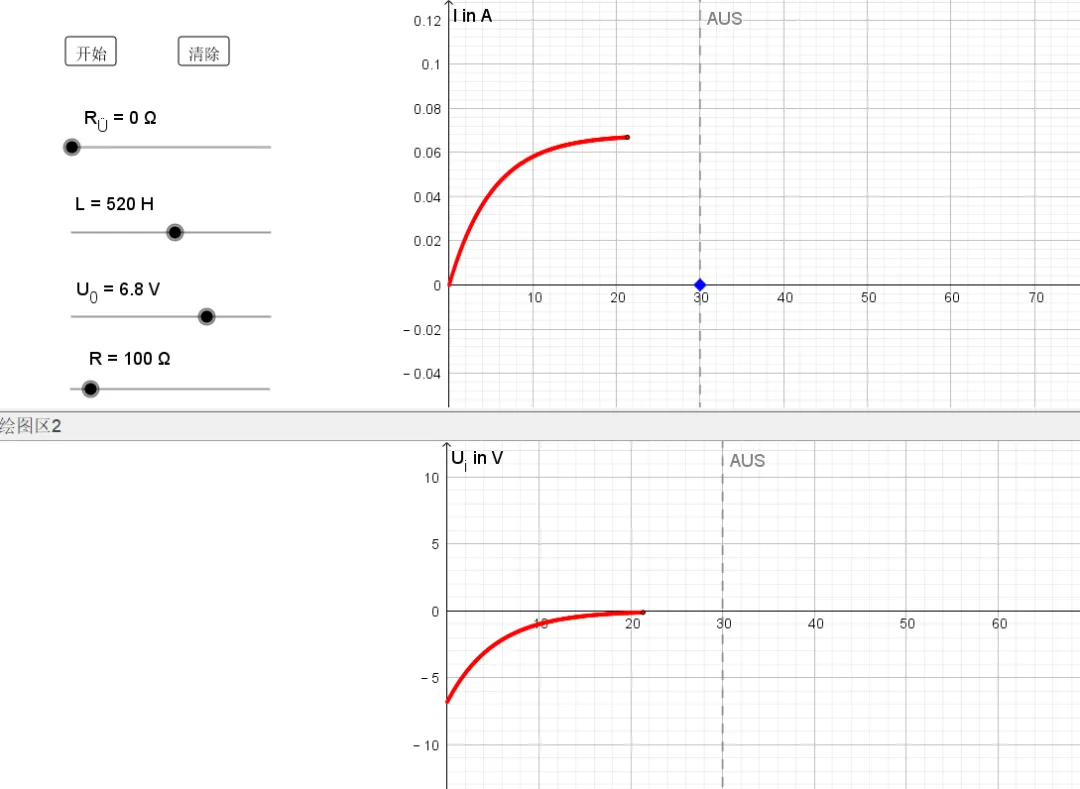

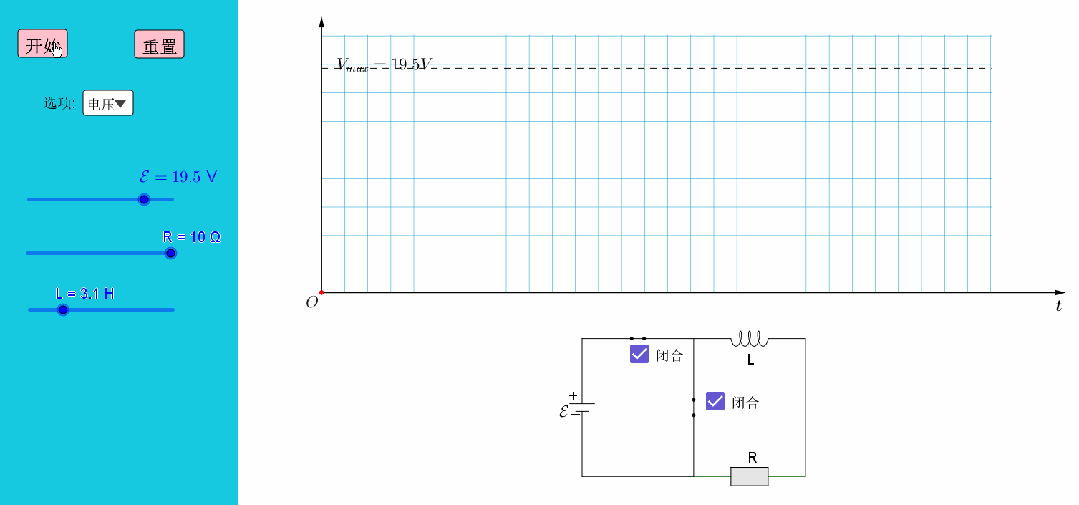

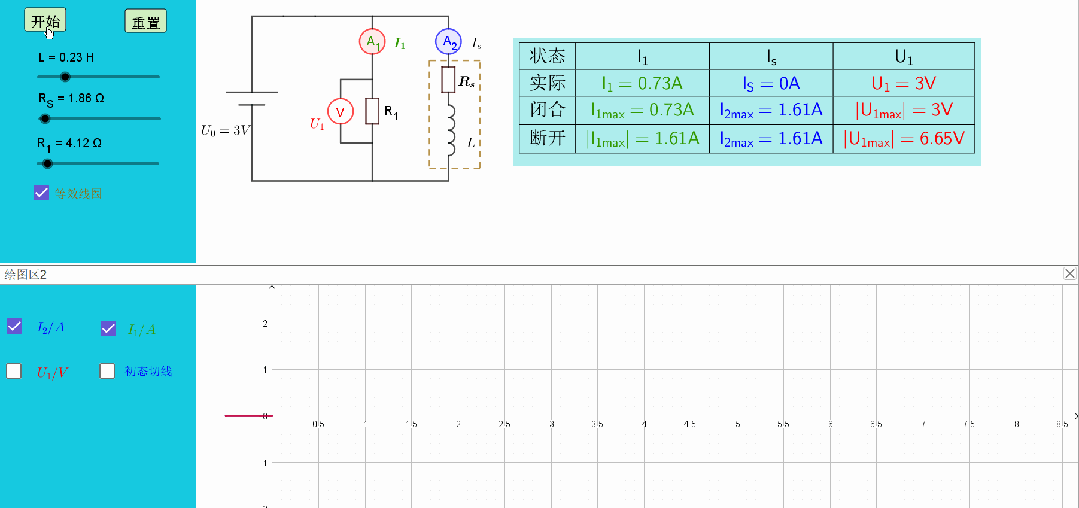

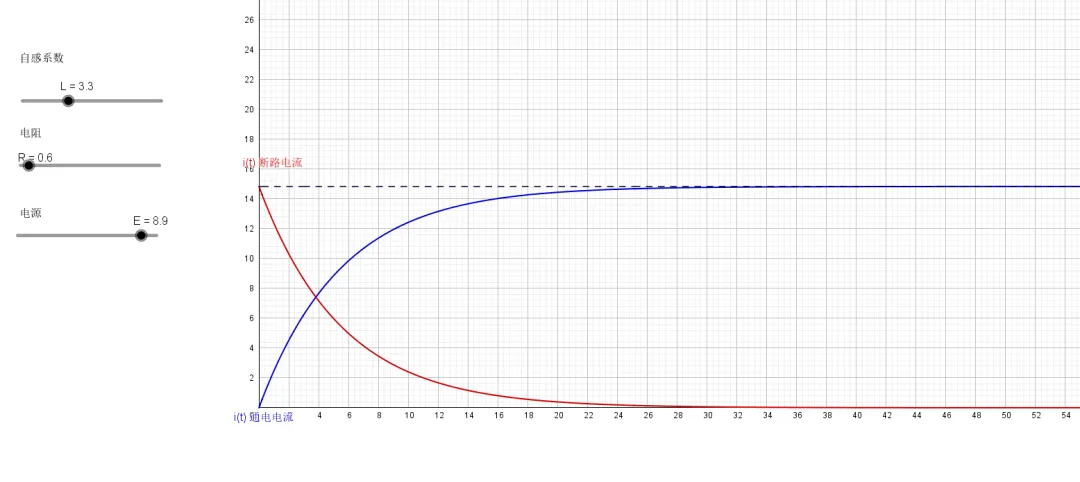

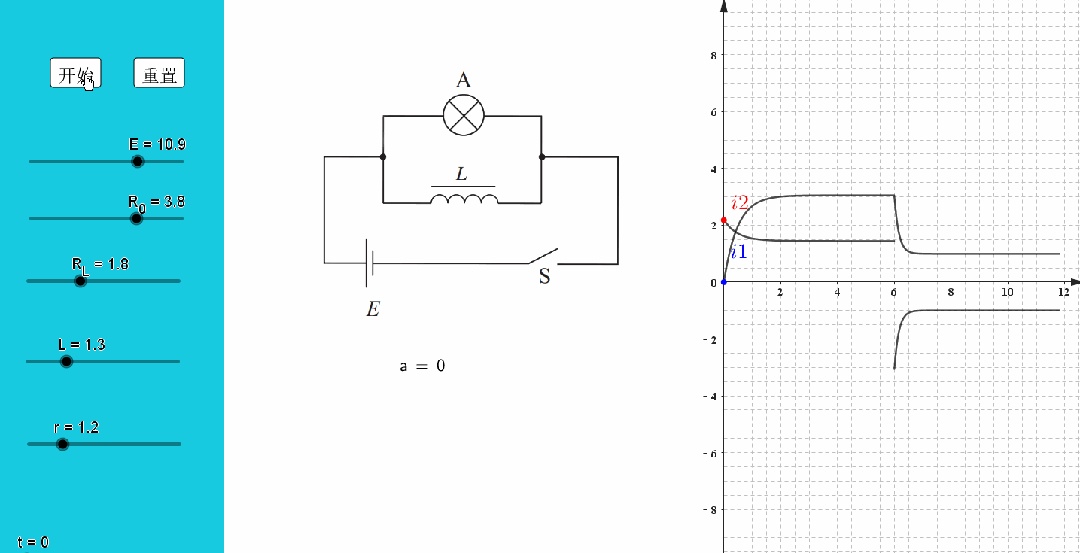

资源 41（通电+断电·电流）、42（通电+断电自感·图像）、44（通电自感·电压+电流图像）把 、 曲线画出，把"电流不能突变"变成肉眼可见的曲线，实物实验常受器材限制做不出理想效果，这几件动画正好补位；
资源 45（自感 3）作补充演练。
这组课件的核心价值：
先"证伪"错误直觉（"断开开关灯应该立刻灭"），再讲时间常数 ——学生一旦信了曲线，定量的自感计算就顺了。
常见误区清单（附对应课件）
本章可视化资源速查索引
结语
本章 53 个课件，绕的其实只有一句话：
磁通量一变，电场就生；而感应电流，总在固执地"阻碍"那份变化。
从楞次定律的三层箭头，学生第一次"看见"什么是阻碍变化；从磁通量与电动势的并排曲线，学生第一次明白电动势正比于变化率而非磁通量本身；从法拉第圆盘到交流发电机，学生第一次接通"转动生电"；从单杆减速到含容爬升，学生第一次把能量图景拆清楚；从电磁驱动到磁力制动，学生第一次看见涡流的两面；从自感断电那一下闪光，学生第一次相信"电流不能突变"。
这些"第一次"，靠刷题刷不出画面感，靠在屏幕上看着磁铁穿线圈时三层箭头翻飞、看着单杆 图缓缓生长、看着自感断电灯泡偏要亮一下，才能真长出来。而这，正是这 53 个课件存在的理由——也为下一章（交变电流）与更远的变压器、电磁波，铺好了地基。
