3D CAD 软件之间数据交互格式之王 - STEP 大解密

发布时间：2026-09-26 21:21:22 最近访问：2026-09-26 21:20:46

如果你长期混迹于3D CAD圈子，大概率遇到过这样的场景：

“把模型给我一个STEP。”

“为什么这个STEP有800MB？”

“怎么导进去要等十几分钟？”

“奇怪，同一个STEP，Creo打开是实体，SolidWorks打开怎么变成曲面了？”

别急。

这不是CAD软件在“闹脾气”，也不完全是电脑性能不够。

很多时候，真正的问题藏在STEP文件里面。

今天，我们就把这个3D CAD世界里最常见、也最容易被误解的中间格式——STEP，彻底扒个明白。

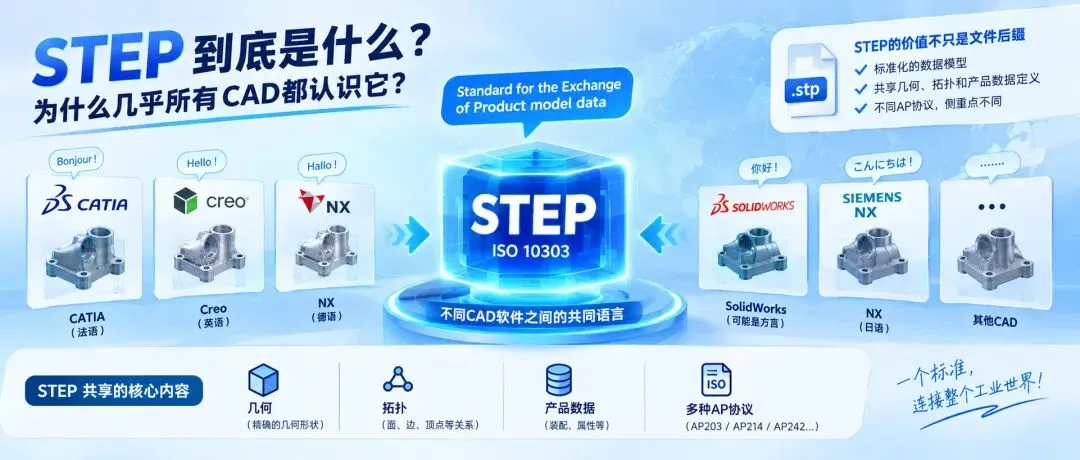

一、STEP到底是什么？为什么几乎所有CAD都认识它？

STEP的全称是Standard for the Exchange of Product model data，属于ISO 10303标准。

简单理解：

STEP就是不同CAD软件之间的一种“普通话”。

CATIA说法语，Creo说英语，NX说德语，SolidWorks说……

好吧，SolidWorks可能也有自己的方言。

如果直接让不同CAD软件交换原生文件，就会遇到各种版本、内核和数据结构问题。

于是大家需要一个共同的“中间语言”。

STEP就是其中最重要的一种。

它最大的价值，并不是“文件后缀是.stp”，而是它描述产品数据时采用了一套标准化的数据模型。不同STEP Application Protocol虽然侧重点不同，但共享大量底层几何、拓扑和产品数据定义。

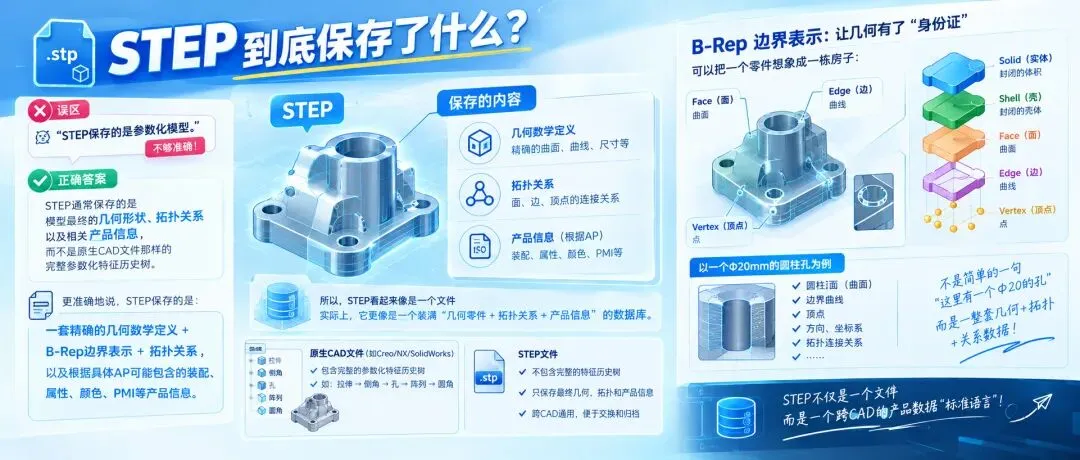

二、STEP到底保存了什么？

这是理解STEP的关键。

很多人会说：

“STEP保存的是参数化模型。”

这句话不够准确。

STEP通常保存的是模型最终的几何形状、拓扑关系以及相关产品信息，而不是像Creo、NX、SolidWorks原生文件那样，把“拉伸→倒角→孔→阵列→圆角”完整的参数化特征历史树一起带过去。

更准确地说：

STEP保存的是一套精确的几何数学定义 + B-Rep边界表示 + 拓扑关系，以及根据具体AP可能包含的装配、属性、颜色、PMI等产品信息。

什么叫B-Rep？

可以把一个零件想象成一栋房子。

Vertex：顶点

Edge：边

Face：面

Shell：壳

Solid：实体

软件并不是简单地保存“这里有一个圆柱、那里有一个孔”。

而是描述：

这个面是什么数学曲面，这条边由什么曲线定义，这个边属于哪个面，这些面如何连接成一个封闭Shell，这个Shell又如何构成一个Solid。

比如一个直径20mm的圆柱孔，STEP并不是简单存一句：

“这里有一个Φ20的孔。”

而可能涉及圆柱面、边界曲线、顶点、方向、坐标系、拓扑连接关系等一整套数据。

所以，STEP看起来像一个文件。

实际上，它更像一个装满了“几何零件 + 拓扑关系 + 产品信息”的数据库。

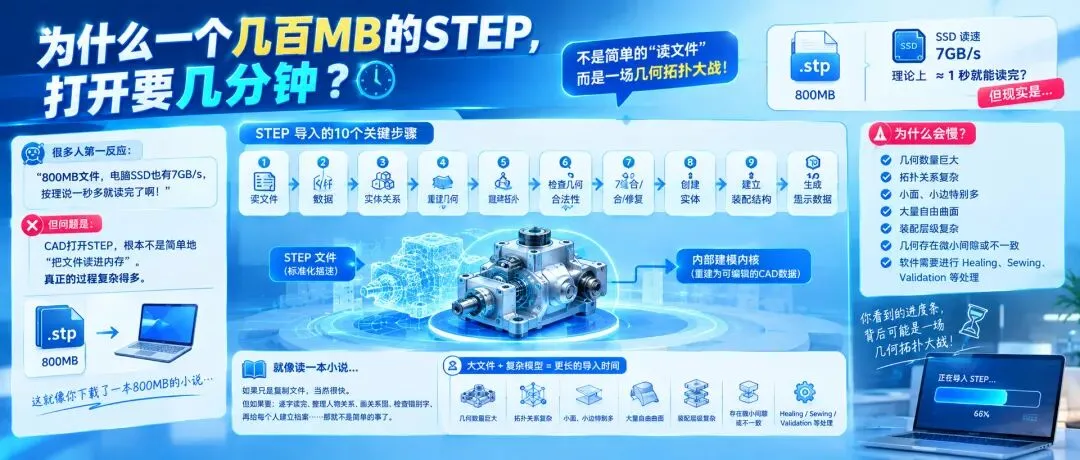

三、为什么一个几百MB的STEP，打开要几分钟？

这就非常有意思了。

很多人第一反应：

“800MB文件，电脑SSD也有7GB/s，按理说一秒多就读完了啊！”

问题是：

CAD打开STEP，根本不是简单地“把文件读进内存”。

真正的过程复杂得多。

大致可以理解成：

读取文件 → 解析数据 → 建立实体关系 → 重建几何 → 重建拓扑 → 检查几何合法性 → 缝合/修复 → 创建实体 → 建立装配结构 → 生成显示数据

这就像你下载了一本800MB的小说。

如果只是复制文件，当然很快。

但如果要求你：

把800MB的小说逐字读完、整理人物关系、画人物关系图、检查错别字，再给每个人建立档案。

那就不是“读文件”那么简单了。

STEP导入也是这个道理。

尤其面对大型装配体时，里面可能包含大量零件、曲面、边、顶点以及复杂的拓扑关系。

软件需要把这些“标准化描述”重新转换成自己内部建模内核能够理解的数据结构。

因此：

STEP文件大 ≠ 单纯数据多。

真正让导入变慢的，往往是：

几何数量巨大

拓扑关系复杂

小面、小边特别多

大量自由曲面

装配层级复杂

几何存在微小间隙或不一致

软件需要进行Healing、Sewing、Validation等处理

所以你看到的“导入进度条”，背后可能正在进行一场几何拓扑大战。

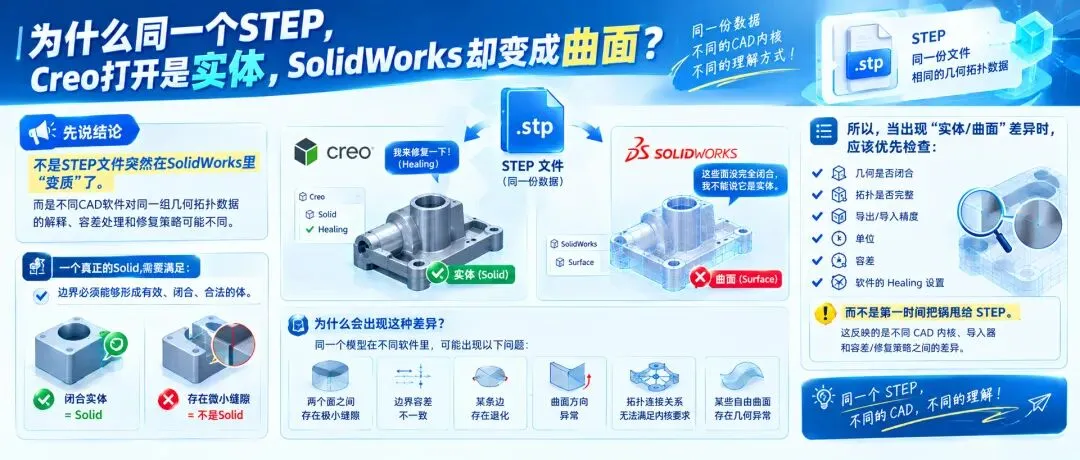

四、为什么同一个STEP，Creo打开是实体，SolidWorks却变成曲面？

这是CAD工程师非常容易遇到的问题。

先说结论：

不是STEP文件突然在SolidWorks里“变质”了。

而是不同CAD软件对同一组几何拓扑数据的解释、容差处理和修复策略可能不同。

一个真正的Solid，核心条件之一就是：

边界必须能够形成有效、闭合、合法的体。

假设一个模型有1000个曲面。

理论上它们应该严丝合缝地拼成一个封闭实体。

但实际交换过程中，可能出现：

两个面之间存在极小缝隙

边界容差不一致

某条边存在退化

曲面方向异常

拓扑连接关系无法满足目标内核要求

某些自由曲面存在几何异常

于是问题来了：

Creo可能通过自己的Healing算法把这些问题修好了，于是最终得到一个Solid。

而另一个软件可能认为：

“兄弟，这几个面没有完全闭合，我不能昧着良心说它是实体。”

于是：

先给你作为Surface打开。

这并不意味着谁一定“更好”。

它反映的是不同CAD内核、导入器和容差/修复策略之间的差异。

所以，当同一个STEP在不同软件里出现“实体/曲面”差异时，应该优先检查：

几何是否闭合、拓扑是否完整、导出/导入精度、单位、容差以及软件的Healing设置。

而不是第一时间把锅甩给STEP。

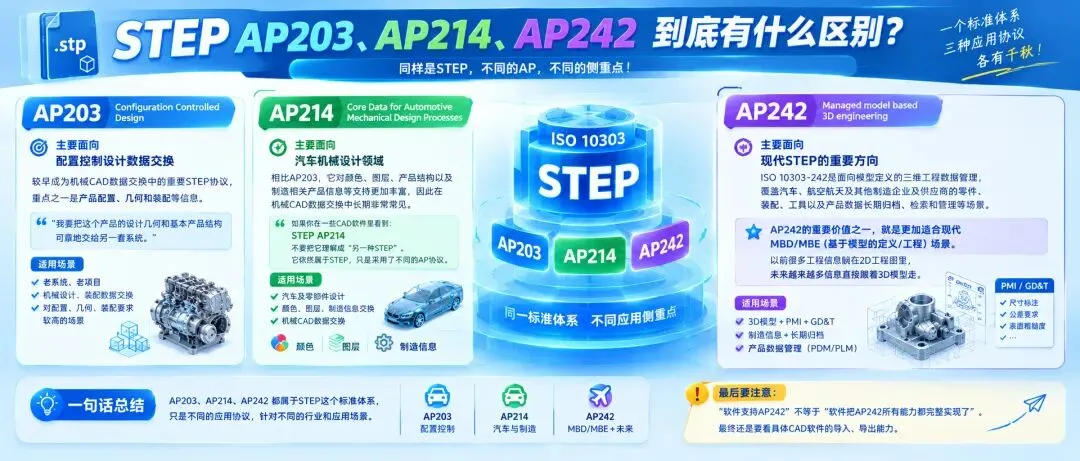

五、STEP AP203、AP214、AP242，到底有什么区别？

STEP最容易让人迷糊的地方来了。

为什么都是STEP，后面还要加AP203、AP214、AP242？

因为STEP不是一个单一的数据格式，而是一整套ISO 10303标准体系。

其中常见的三个：

1. AP203：Configuration Controlled Design

AP203主要面向配置控制设计数据交换。

它较早成为机械CAD数据交换中的重要STEP协议，重点之一是产品配置、几何和装配等信息。

可以简单理解成：

“我要把这个产品的设计几何和基本产品结构可靠地交给另一套系统。”

所以在很多老系统、老项目中，你依然会看到AP203。

2. AP214：Core Data for Automotive Mechanical Design Processes

AP214最初重点面向汽车机械设计领域。

相比早期AP203，它对颜色、图层、产品结构以及制造相关产品信息等支持更加丰富，因此在机械CAD数据交换中长期非常常见。

如果你在一些CAD软件里看到：

STEP AP214

不要把它理解成“另一种STEP”。

它依然属于STEP，只是采用了不同的Application Protocol。

3. AP242：现代STEP的重要方向

如果说AP203和AP214代表STEP发展的两个重要阶段，那么AP242可以理解成现代机械产品数据交换的重要方向。

ISO目前的AP242标准名称就是：

Managed model based 3D engineering

即面向模型定义的三维工程数据管理。

ISO公布的2025版ISO 10303-242明确覆盖汽车、航空航天及其他机械制造企业及供应商的零件、装配、工具以及产品数据长期归档、检索和产品数据管理等场景。

AP242的重要价值之一，就是更加适合现代**MBD/MBE（基于模型的定义/工程）**场景。

也就是说：

以前很多工程信息躺在2D工程图里。

未来越来越多信息直接跟着3D模型走。

因此，如果你的工作涉及：

3D模型 + PMI + GD&T + 制造信息 + 长期归档

那么AP242值得重点关注。

不过也要注意：

“软件支持AP242”不等于“软件把AP242所有能力都完整实现了”。

最终还是要看具体CAD软件的导入、导出能力。

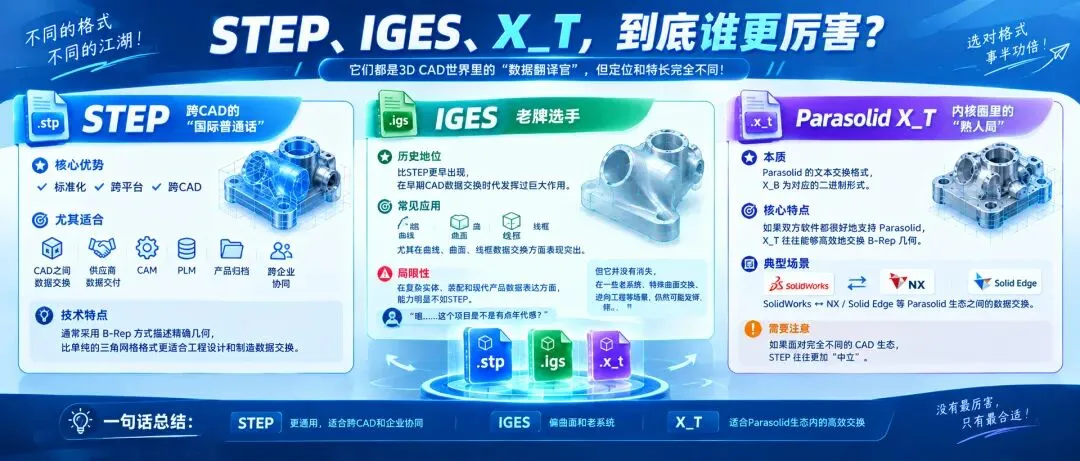

六、STEP、IGES、X_T，到底谁更厉害？

这三个经常被放在一起比较。

其实它们的定位并不完全一样。

STEP：跨CAD的“国际普通话”

最大优势：

标准化、跨平台、跨CAD。

尤其适合：

CAD之间数据交换

供应商数据交付

CAM

PLM

产品归档

跨企业协同

STEP通常采用B-Rep方式描述精确几何，因此比单纯的三角网格格式更适合工程设计和制造数据交换。

IGES：老牌选手

IGES比STEP更早出现，在早期CAD数据交换时代发挥过巨大作用。

它尤其常见于：

曲线、曲面、线框数据交换。

但在复杂实体、装配和现代产品数据表达方面，它的能力和现代STEP体系相比存在明显局限。

所以现在很多工程师遇到IGES，第一反应往往是：

“嗯……这个项目是不是有点年代感？”

当然，IGES并没有消失。

对于一些老系统、特殊曲面交换、逆向工程等场景，它仍然可能发挥作用。

Parasolid X_T：内核圈里的“熟人局”

X_T通常指Parasolid的文本交换格式，X_B则是相应的二进制形式。

Parasolid本质上是一个几何建模内核。

所以X_T与STEP最大的区别之一在于：

STEP是ISO标准化的产品数据交换体系，而Parasolid XT属于Parasolid生态的数据格式。

如果双方软件都很好地支持Parasolid，那么X_T往往能够非常高效地交换B-Rep几何。

典型场景就是：

SolidWorks ↔ NX / Solid Edge等Parasolid生态之间的数据交换。

但如果面对的是完全不同的CAD生态，STEP往往更加“中立”。

七、一张表看懂三个格式

格式	核心定位	典型优势	常见应用
STEP	国际标准中性格式	跨CAD、标准化、产品数据丰富	CAD交换、制造、PLM、归档
IGES	传统中性格式	曲线/曲面兼容、老系统支持	老系统、曲面交换、逆向工程
Parasolid X_T	几何内核交换格式	B-Rep交换效率高	Parasolid生态CAD之间交换

所以不要简单问：

“STEP和X_T哪个最好？”

正确的问题应该是：

“我要把什么数据，从哪个软件，交给哪个软件？”

如果对方是什么CAD都可能用，STEP通常是非常稳妥的选择。

如果双方都处于Parasolid生态，X_T往往值得优先考虑。

如果对方是老系统，IGES可能依然是不得不用的那把钥匙。

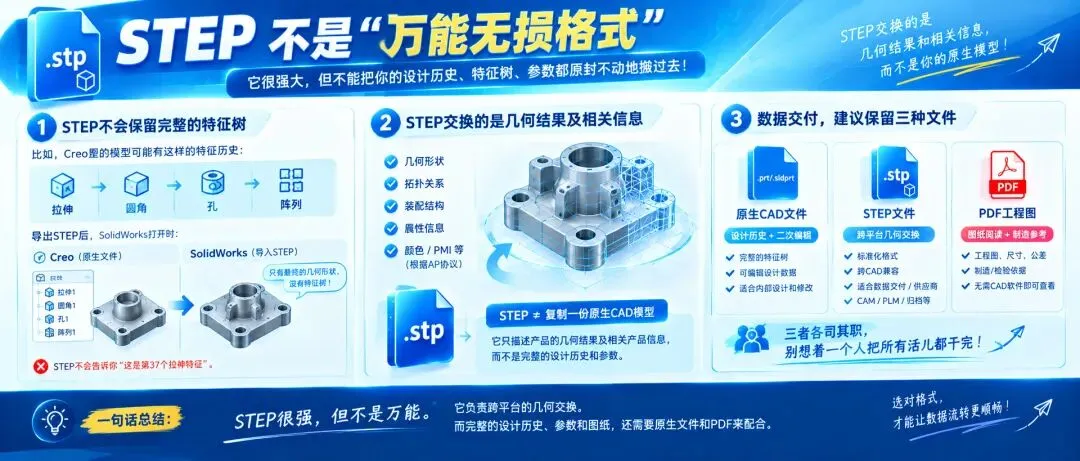

八、最后一个非常重要的误区：STEP不是“万能无损格式”

这是很多工程师最容易踩的坑。

STEP虽然强大，但它并不能把一个Creo模型里的完整Feature Tree神奇地搬进SolidWorks。

比如：

Creo里的拉伸 → 圆角 → 孔 → 阵列

导出STEP之后，目标CAD得到的重点是：

最终几何结果。

而不是：

“这是Creo里的第37个拉伸特征。”

所以STEP交换的是：

产品数据的几何结果及相关信息。

而不是简单意义上的：

“把我的原生CAD模型复制一份给你。”

这也是为什么很多企业在数据交付时会同时保留：

原生CAD + STEP + PDF工程图

三个版本。

原生文件负责设计历史和二次编辑；

STEP负责跨平台几何交换；

PDF负责工程图纸和制造人员阅读。

三者各司其职，谁也别想着一个人把所有活儿都干完。

写在最后

如果把3D CAD软件比作不同国家，那么STEP就是工业世界里非常重要的一种“国际通用语言”。

它真正厉害的地方，不是文件后缀简单，也不是“什么软件都能打开”。

而是它试图解决一个非常现实的问题：

让不同CAD系统，用统一的标准描述同一个真实的产品。

所以，下次再看到一个500MB的STEP文件，不要只问：

“为什么这么大？”

你应该想到：

这里面可能装着成千上万个几何实体、海量拓扑关系、复杂曲面以及装配和产品信息。

而当Creo打开是实体、SolidWorks打开却变成曲面时，也别急着怀疑人生。

CAD世界从来没有真正意义上的“所见即所得”。

同一个STEP，只是同一份标准数据；不同CAD内核如何理解、修复和重建它，才是故事真正开始的地方。
