实战|用 AI 写 CAD 插件:图块管理工具(附源码 + 提示词)

做设计的小伙伴们应该都知道，图纸里的图块一直是个隐形的大麻烦：

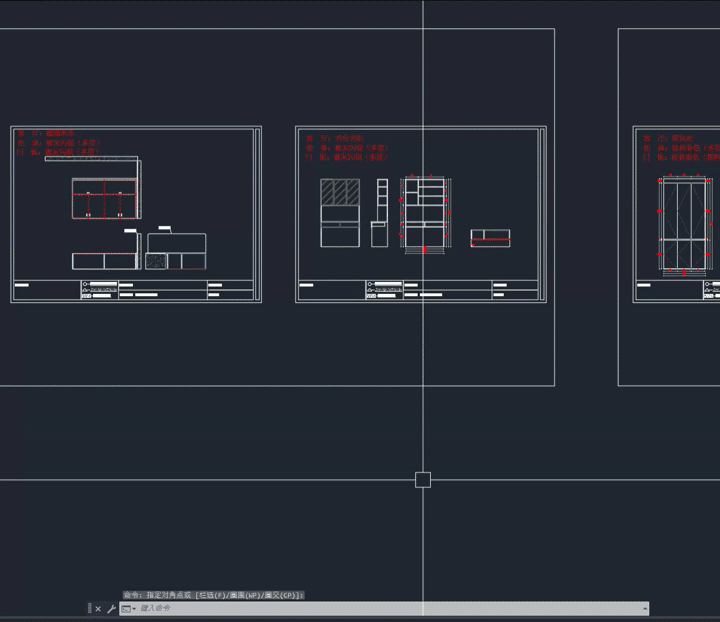

别人的图纸里堆了一堆垃圾块，想清又不敢清；PURGE 命令误删率极高，手动一个个找更是要命；想插入一个旧块，结果基点乱跑，点在左下角，块飞到右上角；更恐怖的是，有些块删除时直接把图纸搞崩……

今天咱们用 AI 写一个图块管理器，一次性把这些痛点全解决：

列表展示、搜索过滤、双击定位、以实体位置插入、重置基点到左下角、安全删除、一键清理未使用块，可视化窗口操作，只删该删的，不碰图纸其他内容。

针对图块管理的六大痛点，做了六个核心优化：

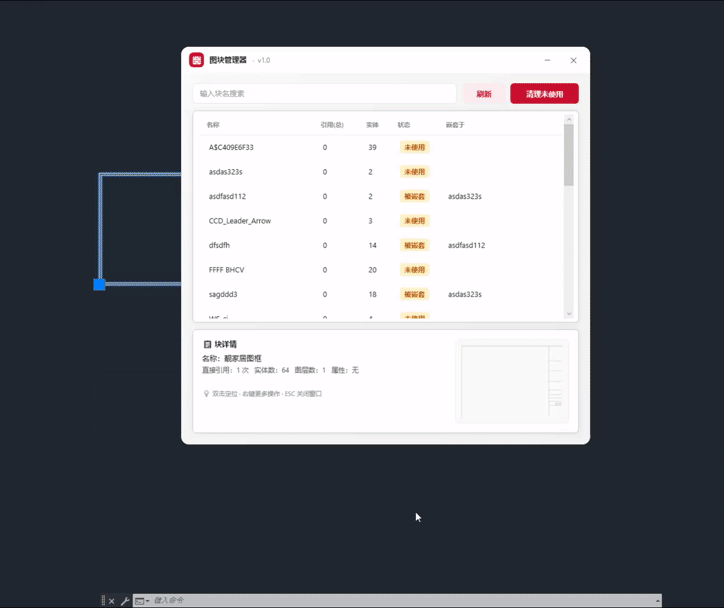

• 可视化列表 + 实时搜索列表展示全图所有命名块，含"引用次数、实体数、状态、嵌套于"信息。顶部搜索框实时过滤，输入关键字秒找到目标块。

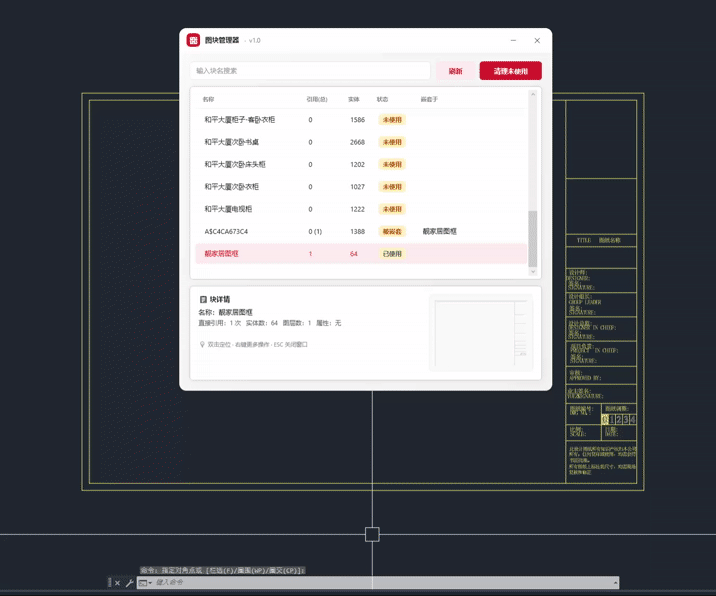

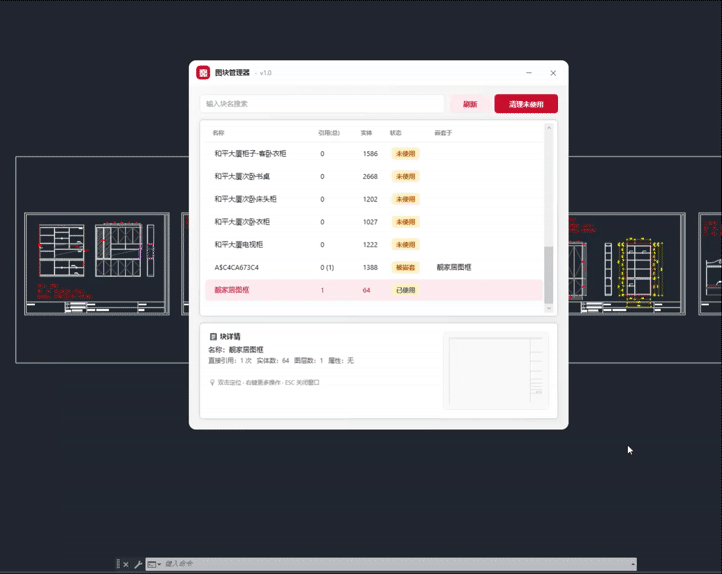

•  双击定位到图纸选中块 → 双击 → 图纸自动缩放并高亮该块的第一个引用。用 ZOOM Window + 坐标系转换，无论 UCS 是否旋转，都能精确居中。

• 以实体左下角插入（不吃基点亏）普通插入是"基点对齐点击点"，如果块的基点在原点、图形在几万单位外，块就会飞到看不见的地方。本插件用实体的几何边界左下角对齐点击点，无论基点在哪，插入位置永远准。

• 重置基点到左下角一键把块内所有实体整体平移，让实体左下角变成新的 (0,0,0)。从此以后这个块的插入、引用都规规矩矩。

• 安全删除块定义（不会炸图纸）有引用的块，先删引用，再用 db.Purge() 判断能否安全删定义。被嵌套/被隐形引用时主动拒绝，不再让图纸崩溃。

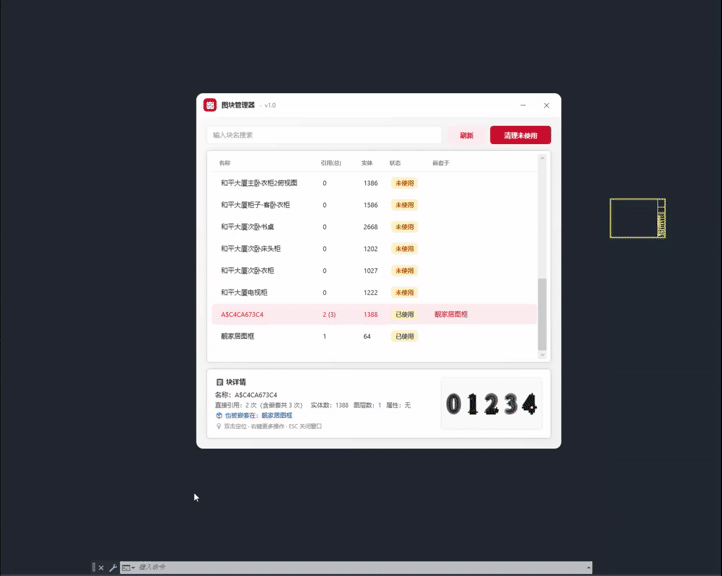

• 嵌套引用识别 + 真正的"未使用"判定之前只能看到"直接引用"，图库里的子块会误显示"未使用"。现在用 BFS 递归收集所有嵌套引用，只在完全没有任何引用时才标记为未使用。

using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.Runtime;using AcApp = Autodesk.AutoCAD.ApplicationServices.Application;namespace BlockDeletePlugin{    public class Commands    {        [CommandMethod("ALDELBLK")]        publicvoidAlDelBlkCommand()        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) return;            BlockDeleteWindow win = new BlockDeleteWindow();            System.Windows.Interop.WindowInteropHelper helper =                new System.Windows.Interop.WindowInteropHelper(win);            helper.Owner = AcApp.MainWindow.Handle;            AcApp.ShowModalWindow(win);        }    }}

说明：这是插件的入口代码，里面的命令可以自己更改，流程是统一的。

其余的代码就不放出来，代码太多怕把文章撑爆了。想要的直接拿我的工程文件
