ESP32挖出隐藏的软件无线电功能:采样率80MS/s,能传出去的只有0.1%

一颗卖几十块钱的Wi-Fi单片机，被人挖出了软件无线电的功能。消息10月1日上了Hacker News首页，146分、25条评论。顺着它最容易得出的结论是：那根四十来美元的RTL-SDR电视棒可以扔了。扔不了，差得还挺远。

先说这事跟谁有关。软件无线电（SDR）就是把天线收到的原始信号整段搬进电脑，解调解码全交给软件，想收什么改程序就行。如果你抽屉里躺着一块ESP32开发板，就是做智能插座那种几十块的板子，刷个固件它就能当2.4GHz的频谱分析仪。路由器、蓝牙耳机、微波炉在空中占了哪一格，看得见。但要是你买SDR为的是收飞机位置广播、听塔台、听短波，这颗芯片一样都干不了。

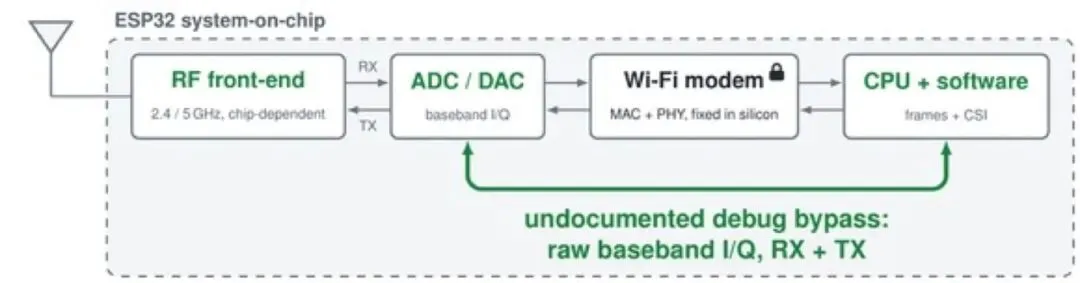

事情本身是真的。乐鑫（Espressif）的ESP32系列里有一条没写进文档的调试通路。它绕过固定功能的Wi-Fi调制解调器，把射频前端下变频后的原始IQ采样直接倒进芯片内存。IQ就是信号的两路正交分量，SDR的入口数据。覆盖2.2到2.7GHz，ESP32-C5多一段4.8到6.0GHz。采样率最高80MS/s，模拟带宽按芯片落在13到54MHz之间。

RTL-SDR真的可以扔了吗？

这两样东西的频率几乎不重叠，谈不上替代。

RTL-SDR那根棒子本来是看数字电视的USB接收棒，被玩家改成了入门SDR。官方数据手册给的覆盖是500kHz到1766MHz，而ESP32这条路的下限是2200MHz。一个管下面，一个管上面，中间还空着一段谁都不管。

玩SDR最主流的几件事，一件都落不进ESP32的覆盖。最常见的是收飞机：客机不停往外播自己的位置和高度，频率在1090MHz，一根棒子配个天线就能在地图上看见头顶飞过的航班。很多人入门干的就是这件事。其余的也都在下面，气象卫星图137MHz，塔台118到137MHz，调频广播88到108MHz，短波更低。

有个细节容易看漏。ESPARGOS那套固件允许你把频率从100一路输到6000MHz，一兆一格，但说明里写明这只是软件上的限制，没有硬件验证。射频前端只在那一小段有响应，能输进去不等于能收到。

官方口径我也对了一遍。乐鑫自己的ESP32-C5模组数据手册，射频特性那章写的是2412到2484MHz、5180到5885MHz。这条路子伸到的那两段，两头都探出了乐鑫标定过的范围。出了那个范围，灵敏度和动态范围没有任何官方指标。

80MS/s真的比RTL-SDR强30倍吗？

纸面上确实是三十几倍。能传出去的那部分，大概是它的0.1%。

采样率和吞吐量是两件事。芯片这边一个复数采样占一个32位字，80MS/s等于每秒2560Mbit写进内存，折成320MB。往外的出口只有串口的3Mbit/s和内部SPI的13Mbit/s出头，差着两三个数量级。

这个比例我自己算了一遍。按lozaning那个项目记下的寄存器，ESP32-S3上那块IQ缓冲区是64KB，一个采样4字节，装得下16384个。80MS/s下采满要0.2毫秒。再用3Mbit/s的串口把这64KB搬出来，要175毫秒。看一眼0.2毫秒，搬运175毫秒，循环往复。ESPARGOS因此在项目说明里老实写着“低占空比”，采一小段停一大段。它现在的正经用途是频谱分析仪，不是连续接收。

想真正连续起来只有两条路。一条是降采样加新接口。乐鑫今年3月发布、现已量产的ESP32-S31带了千兆网口，16MS/s折下来512Mbit/s，塞进千兆还有余量。所以能连续跑16MS/s、能接上GNU Radio和gqrx的，眼下只有它。

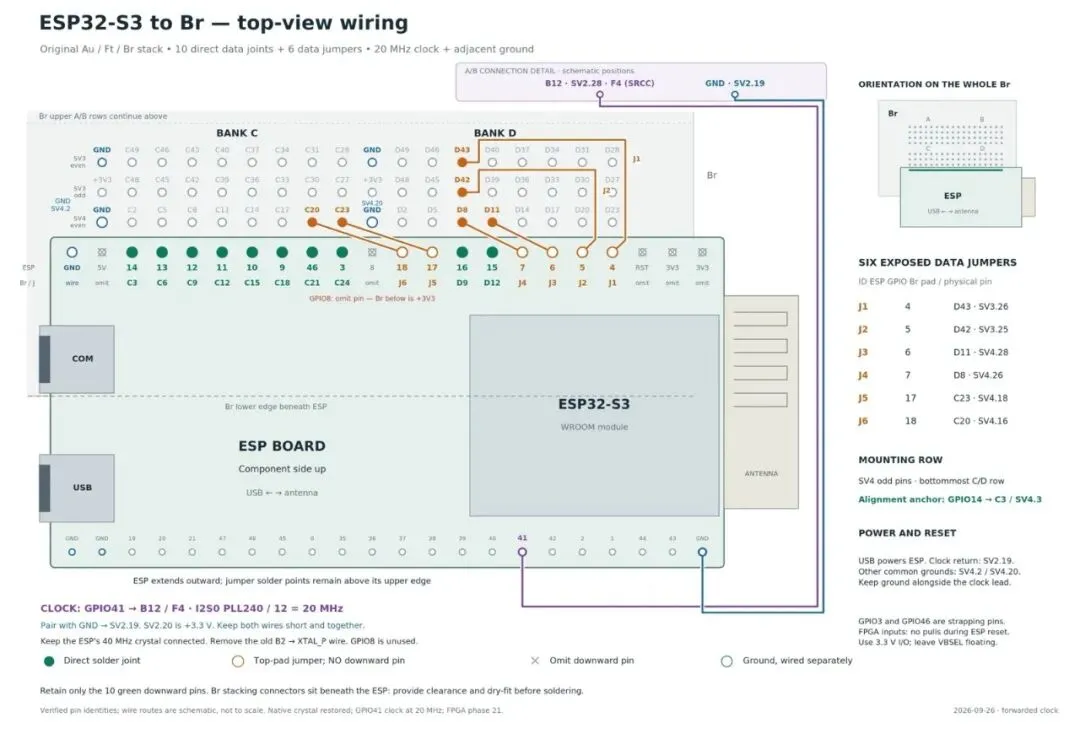

另一条是外挂。h0m3us3r的eSpDR走这条路。ESP32-S3用16根引脚把采样喂给一块Alchitry Au的FPGA板，那板子带256MB缓存，负责重排和无损压缩。数据再经一颗FT600芯片走USB3进电脑，持续吃住190MB/s。相位噪声的问题他前几天刚解决：从ESP32自带的晶振引一路20MHz时钟给FPGA，不让FPGA当时钟源，两边就不再各自漂了。

浏览器里刷个固件就能用吗？

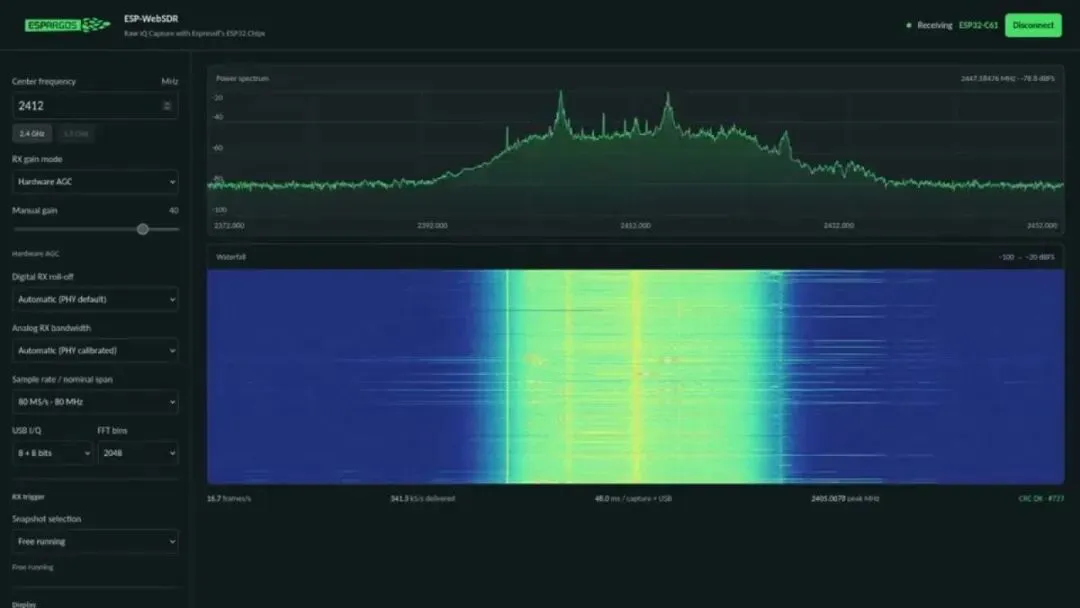

刷是真能刷。ESPARGOS做了个网页版刷写工具，插上板子点两下就写进去，C5VRX也有自己的。问题是刷完拿到的就是那个低占空比的频谱和瀑布图，走串口，3Mbit/s。

再往上的玩法都要动手。C5VRX把ESP32-C5做成5.8GHz航模图传接收机，40MS/s采样，覆盖48个频道。板上直接解宽带调频，再用一串电阻搭的6位DAC输出模拟复合视频，电阻值仓库里写了，得自己焊。作者还留了一句，这些观测不能代表所有距离和增益状态下的表现。相位相干那套更不是一块板子的事，ESPARGOS是把八根天线做成阵列才做到的。

几十块买到了几百块设备的哪一部分？

价格都是我10月2日一家家打开页面抄的，美元价取商家自营店或DigiKey美国站的单片价，不含税费运费，零头进到整数。

便宜那头先说。Seeed官方店的XIAO ESP32-C5，不焊排针那版不到7美元，有货，这正是C5VRX用的板子，也是唯一能摸到5.8GHz的芯片。乐鑫原厂板更便宜。DigiKey美国站上ESP32-DevKitC标10美元，ESP32-S3-DevKitC标15美元，带千兆网口的ESP32-S31功能核心板标20美元出头。货就没那么好说了，这三块在DigiKey都是0库存，S31那块排到2027年2月，厂家交期21周。国内立创商城上乐鑫原厂板也全是0库存或预售。

查对照那头时撞上件我没料到的事：拿来当参照的两件设备，眼下都不是能随手买到的状态。RTL-SDR Blog V4官方店标约40美元，页面写着缺货，官方还发了公告说V4停产，用的R828D调谐芯片库存耗尽了。接棒的V4L约38美元，中国仓有货。两份数据手册指标一样：500kHz到1766MHz，8位ADC，稳定带宽2.56MHz。这里最要紧的是1766这个数，它的上限比ESP32的下限2200MHz还低，两边一点都不搭。

HackRF One更绕。官方页上它还在，没写停产，还写着零售商有卖。可我把几家官方零售商逐个打开看：Adafruit标约340美元、注明不再备货；Hacker Warehouse售罄，并写明One已不再生产、由HackRF Pro接棒；OzHack也是售罄。一个在售的美元价我没核到。能买到的是HackRF Pro，SparkFun标400美元，有货。HackRF这一路按官方口径是1MHz到6GHz连续覆盖、最高20MS/s、8位IQ、半双工。

ADALM-PLUTO是三件里唯一还能照原样买到的，DigiKey美国站约253美元，库存1242片。按亚德诺（Analog Devices）官方那份文档，它管325到3800MHz，最高61MS/s出头，通道带宽20MHz，收发全双工。

摆到一块，分量就出来了。不到7美元那头，买到的是一段500MHz宽的窗口，外加一个传不出去的80MS/s。400美元的HackRF Pro和253美元的PLUTO卖的根本不是这个：一个给你1MHz到6GHz连着的覆盖，还能发射；一个给你全双工和一整套官方维护的驱动。钱差了几十倍，买到的不是同一件东西的便宜版，是另一件东西。

有一项ESP32反倒占优。它给出的是10位I加10位Q，RTL-SDR只有8位，Hacker News评论里就有人抱怨8位的棒子一挨着大功率发射台就被压死。单比位深和采样率，这颗几美元的单片机确实把四十美元的电视棒按下去了。单比你究竟能收到什么，它们不在一个量级。

几拨人各自摸到同一批寄存器，是巧合吗？

不是巧合。线索是乐鑫自己留在开发工具包里的，而且不止一处。

先把时间摆一摆。C5VRX的仓库8月30日建的，最早那个版本标签打在9月9日。h0m3us3r的eSpDR是9月25日建号、9月26日推上代码，ESPARGOS的esp-sdr在9月28日。9月30日还冒出第四个项目，lozaning的ESP32SDR，用两块ESP32-S3一发一收。rtl-sdr那篇文章写C5VRX是8月13日上传，我打开仓库看到的建号日期是8月30日，这个日子我没核到出处。

第一处线索叫librftest.a，一个射频测试用的库。乐鑫有个叫esp-phy-lib的仓库，装ESP-IDF开发环境时会一起拉下来，里面给每颗芯片都配了一个。我把ESP32-S3那个下下来翻了一遍，255KB，里面明明白白列着两个函数名：adctrig和dactrig，一个管收一个管发。lozaning那个项目的说明写得最细，他们就是从这个库和乐鑫自家的射频测试工具反推出整套寄存器的。

第二处线索叫MODEM_DIAG，调制解调器诊断信号的缩写。C5VRX的仓库名里直接挂着这个词。我顺着去翻ESP-IDF里ESP32-C5那份引脚信号表。从106号到137号，整整32个信号名叫MODEM_DIAG0到MODEM_DIAG31，意思是芯片内部调制解调器有32路诊断信号可以接到引脚上。然后我把乐鑫官方的ESP32-C5技术参考手册下下来，翻到第8章那张信号表：106到116号只标着脉冲计数器的名字，117到255号是一整行破折号。MODEM_DIAG这个词在整本手册里一次都没出现。

到了新芯片上乐鑫给得更多。ESP-IDF里给ESP32-S31单独建了个modem目录。里面有个文件直接定义了两个寄存器，就叫MODEM_DIAG_FIX_SEL和MODEM_DIAG_EXCHANGE。

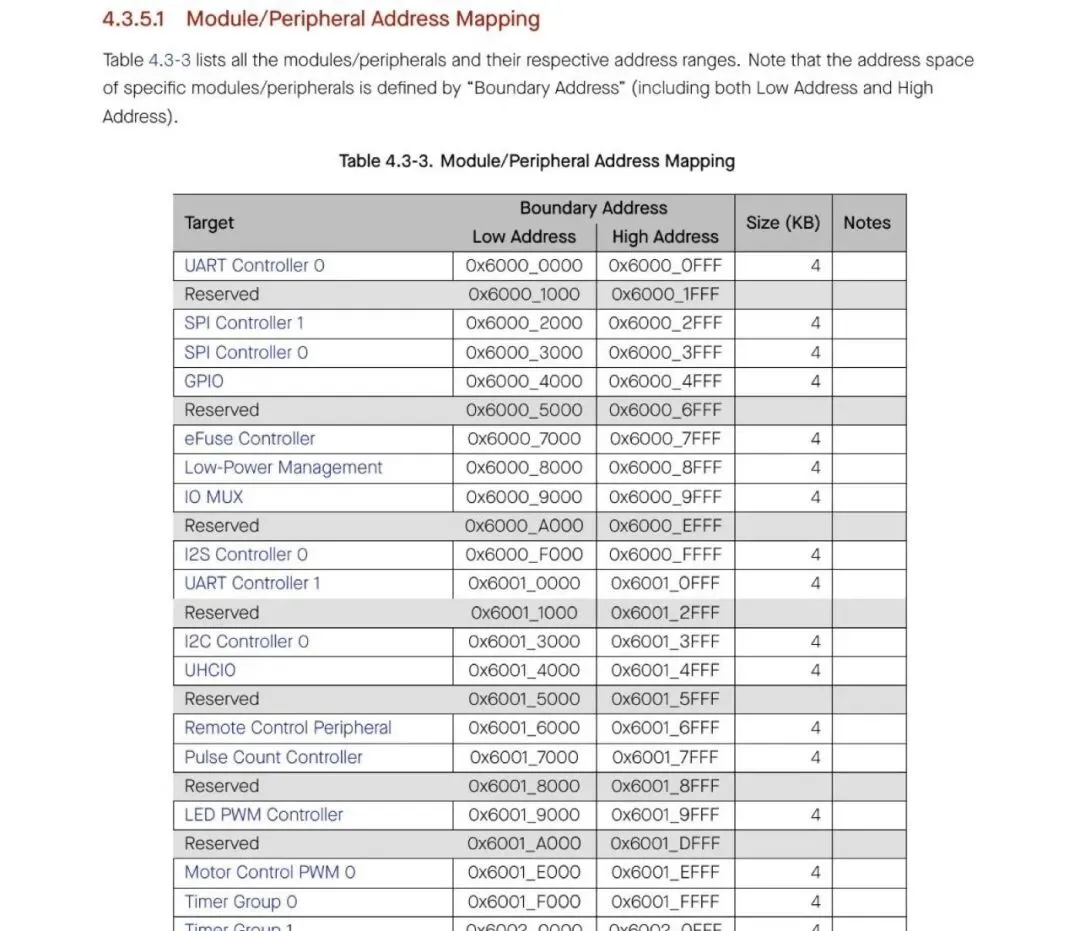

还有一处是手册里那几块空地。lozaning记下的采集控制寄存器在0x60033D5C，增益寄存器在0x6001C02C。我对着官方ESP32-S3技术参考手册第4章的外设地址表查了一遍。0x6002F000到0x60037FFF这一整段，手册给的标签只有一个词，Reserved。0x6001A000到0x6001DFFF那段也是Reserved。两个寄存器各自落在这两块里。

所以几拨人看到的是同一批公开线索：工具包里的函数名、信号表里的名字、手册上标着Reserved的几块地址。剩下的是慢功夫。ESPARGOS在说明里写了关键一句，他们是在大模型的帮助下找到这条调试通路的。h0m3us3r是个例外，他的说明里既没提librftest也没提ESPARGOS，只写了“一个未写进文档的硬件采样转存引擎”。他到底是自己摸出来的还是看过别人的东西，我没核到。

乐鑫会不会哪天把这条路堵上？

没写进文档，就等于没承诺。这事有过先例。2025年3月，一家西班牙安全公司说ESP32的蓝牙里藏着后门，乐鑫3月10日发了份回应，口径是那些只是测试用的调试指令、本身不构成安全风险。可同一份回应里还跟着一句：“乐鑫仍将提供软件修复，以移除这些未写进文档的指令。”一条引起关注的未公开调试通路，乐鑫上一次的处理方式就是把它删掉。

发射那一侧更敏感。lozaning那个项目说，两块ESP32-S3能借Wi-Fi的校准信号发生器发出几种调制信号。覆盖100到6000MHz、按5MHz一格落点，互相收发真消息做到零错码率。这种能力在任何国家都不是随便能对外辐射的。Hacker News评论里就有人担心，一旦任意发射被摆上台面，乐鑫会因为认证和出口管制的压力被迫打补丁封掉。别把这条路当产品的地基。

你手上那块ESP32现在能干什么？

能干的事挺实在：2.2到2.7GHz的频谱扫描和瀑布图。看自家路由器的信道挤不挤、找Wi-Fi时断时续是哪来的干扰，都在范围里。有ESP32-C5还能看5.8GHz那片航模图传频道。业余无线电的13cm段，2300到2450MHz，也落在里面。Hacker News上有位玩家说这批成果可能把13cm的玩法带起来，已经订了几块ESP32-S31准备试。

要配的东西分两档。只想看频谱，一块支持的板子就够，原版ESP32、C3、C5、C6、C61、S2、S3、S31都行，闪存2到4MB，网页刷写工具点几下写进去。想连续抓IQ接到GNU Radio或gqrx上，眼下只有ESP32-S31走千兆网这一条路通，连续8和16MS/s。再往上得降占空比，或者照eSpDR那样自己配FPGA板和USB3芯片，那是另一个量级的投入。

别指望的事上面说过一半：2.2GHz以下的东西一样都收不到，灵敏度和动态范围也没有官方指标。还得再加两条。稳定性别当真，C5VRX的作者自己写了远距离不可靠。发射这块有人做出来了，但别碰。

照我看，它是一台很便宜的2.4GHz频谱分析仪，不是一台便宜的SDR。这两个定位差得远，而现在传开的说法把它们混成了一个。

那80MS/s到底是个什么数？

这个数是真的，没人吹牛，只是它只在芯片内部那块64KB的缓冲区里成立。采满0.2毫秒，搬出来175毫秒。参数写得再漂亮，传不出来就只能自己看。

这件事真正值钱的地方也不在采样率。手册里那几段地址被乐鑫标成了Reserved，可人人都要下载的开发工具包里，留着adctrig的函数名和32个MODEM_DIAG信号名。几拨人分别顺着这两样东西摸进去，摸到了同一个地方。一颗量产了快十年的芯片，最热闹的地方居然是手册上没写的那一块。
