免费开源的电气分析软件,值得你装一份 潮流计算 · 短路分析 · 保护配合 · 规范检查,一键全搞定

做电气设计的兄弟们应该都懂:手边一套能算潮流、算短路、校保护的分析软件有多重要。商业软件功能是全,但价格也实在不便宜;学生党想系统学一学配电分析,更是常常连个趁手的工具都找不到。

今天给大家介绍一款我一直在用的宝藏软件——GElectrical,一款免费开源的中低压配电网络电气分析软件。更重要的是,我们把它做成了完整的简体中文版:全中文界面、全中文分析报告、内置中文字体,解压就能用,不花一分钱。

它是什么来头?

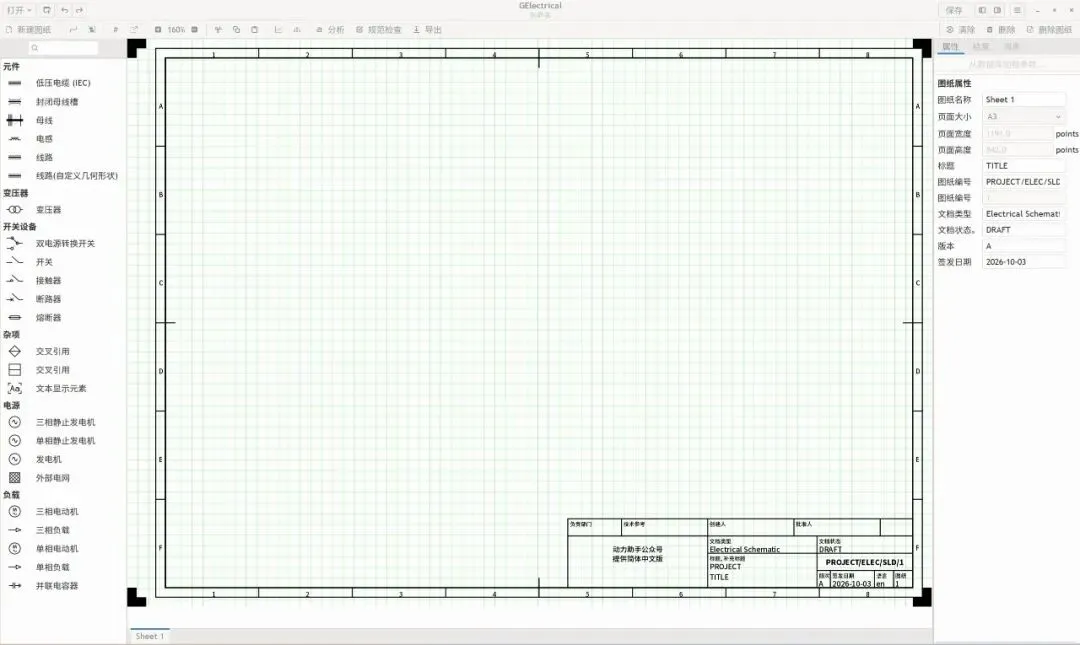

GElectrical是 GitHub 上的开源项目,以电力系统计算库pandapower为内核,直接在电气一次图(单线图)上建模仿真。你在图上画网络,它帮你算结果——不是表格里填参数那种枯燥玩法,而是画图即建模。

六大核心能力,覆盖日常分析

⚡潮流计算:常规潮流、计及需用系数潮流、24 小时时序潮流三种方式,支持对称与不对称网络,电压损失一目了然;

⚡短路计算:遵循 IEC 60909,三相短路和单相接地短路都支持,最大/最小运行方式分开算;

⚡规范检查:负载率超没超、保护配没配合、切断时间够不够、电压损失超没超,自动逐条核查;

⚡保护配合:断路器、熔断器时间-电流曲线与电缆、变压器、电动机损伤曲线的可视化配合校验,曲线直接画出来;

⚡设备库选型:内置多家厂商的断路器/熔断器特性曲线和电缆载流量表,选个型号参数自动带出;

⚡报告导出:一键导出完整分析报告 PDF(含图纸、参数表、工程量清单、仿真结果)和图纸 PDF,直接归档交差。

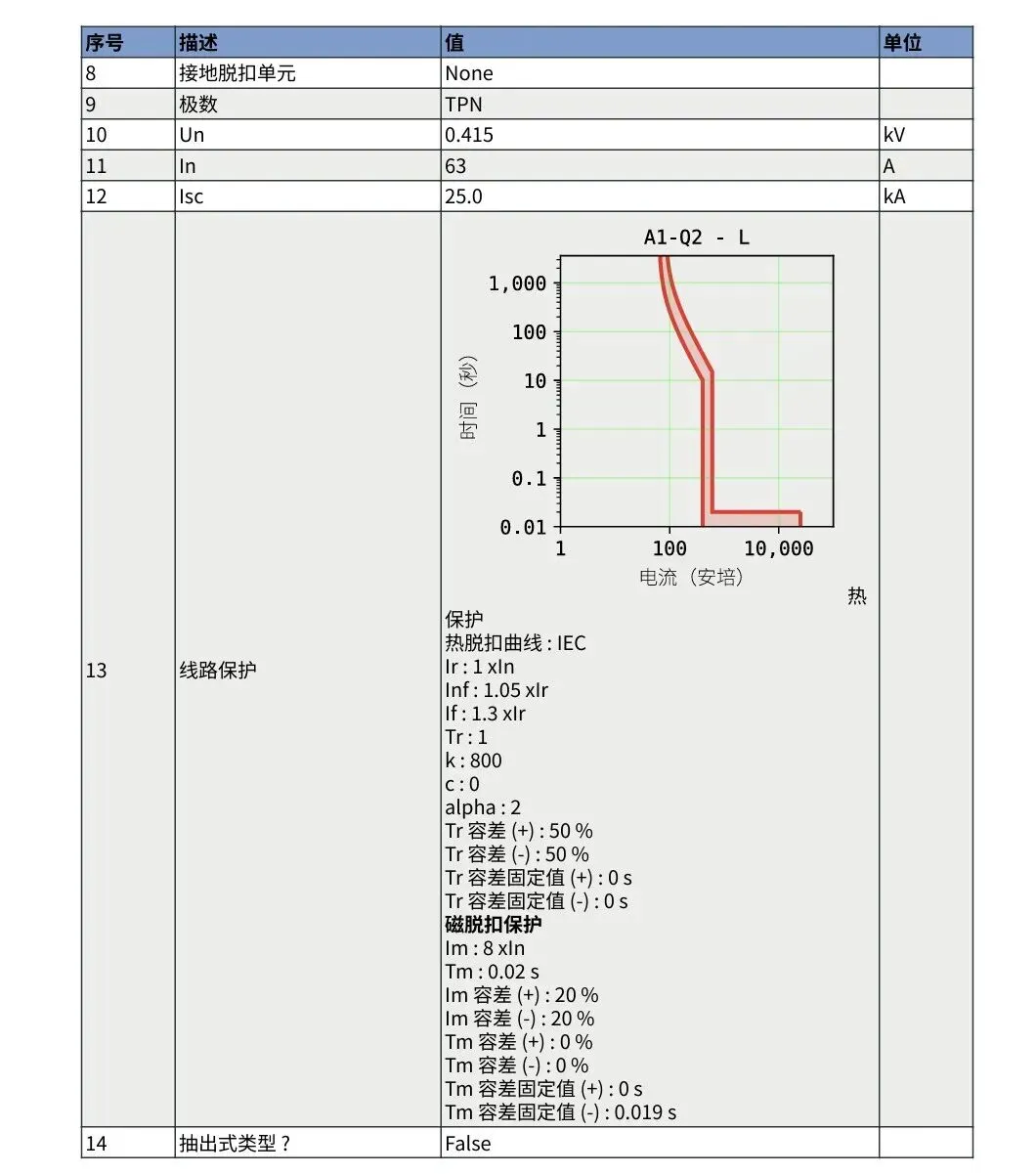

分析报告

简体中文版,我们做了这些

原版软件界面是英文的,对不少同行不够友好。我们把它完整汉化并重新打包,具体包括:

⚡全中文界面:菜单、属性面板、消息提示、对话框,共 890 多条界面文字全部翻译;

⚡全中文报告:导出的分析报告连目录、表头、图表坐标轴都是中文,拿来就能用;

⚡内置中文字体:自带 Noto Sans SC,任何电脑上图面文字、图表文字都不会出现方框乱码;

⚡免安装双击即用:整个运行环境打包进一个文件夹,解压双击就能跑,不写注册表、不用管理员权限,拷给同事也能直接用;

⚡中文示例项目:附完整示例工程,打开点一下分析就能跑通全流程,上手零门槛。

三步上手,五分钟出第一份报告

第一步:解压软件包(约 200 MB,Windows 10/11 64 位直接运行);

第二步:双击 GElectrical.exe,打开自带的示例工程 sample.gepro;

第三步:点工具栏的分析按钮,勾选潮流和短路计算,等进度条走完——选中任意元件,结果就在右侧面板里;再点导出,一份完整的中文分析报告就到手了。

想自己画图的,先从外部电网、变压器、母线、电缆、负载这几个元件入手,连好线、填好参数,五分钟就能搭出一个可闭环分析的配电回路。软件自带逐项操作指南,跟着做就行。

适合谁用?

配电设计工程师(方案阶段的潮流、短路、保护校验)、电气专业学生(零成本练手真实的配电分析全流程)、运维与监理(快速复核现场网络的电压损失与短路水平)。

使用前请知悉

软件遵循 GPL 开源协议,基于上游项目 GElectrical(作者 Manu Varkey)汉化增强,向原作者致敬。软件仍在活跃开发中,计算结果请交叉核对后再用于正式工程。这是工具,不是免检章。
