CorelDRAW大图分割拼接插件:大幅面喷绘分块输出与序号拼接教程

大图分割拼接是一款用于 CorelDRAW 的云插件，主要解决大幅面图片或图形在喷绘、写真、展板、墙纸、地贴等输出场景中的分块处理问题。它可以把单个大图按照设定的模块宽度和高度自动切割成多个小块，并生成重叠区域、拼接标记和序号标注，方便后续重新拼合并输出。插件适合广告制作、喷绘输出、印刷加工、图文店以及需要处理大幅面物料的设计人员使用，能够减少手工裁切、编号和拼版对位的时间。对于需要把超过设备幅面的 CDR 设计稿分割打印再拼接的用户，这款插件可以作为常用辅助工具。

适用场景

大幅面喷绘超过设备幅宽

喷绘机、写真机的最大输出宽度有限，当设计稿尺寸超过设备幅面时，需要先分块再打印。使用大图分割拼接可以按模块尺寸自动切分，并添加重叠区域和拼接标记，方便输出后对位组装。

展览展板与背景墙分块制作

易拉宝、展板、背景墙等大幅物料有时无法一次制作或运输，需要分块完成后现场组装。插件生成的序号和标记可以帮助施工人员确认每块的位置，降低拼错或漏块的概率。

墙纸壁画和地贴等材料加工

墙纸、壁画、地贴等材料在设备加工范围或材料尺寸受限时，需要先分割设计稿再分批加工。插件可以按照设定宽高进行网格切分，保留拼接重叠区域，便于后续施工对花或对位。

亚克力PVC雕刻切割分块

大幅面亚克力、PVC 等材料在雕刻或切割时可能受设备幅面限制。通过插件把图形分成带序号的小块，可以分别加工，再根据标记和序号完成拼接。

操作步骤

第一步：打开插件主界面

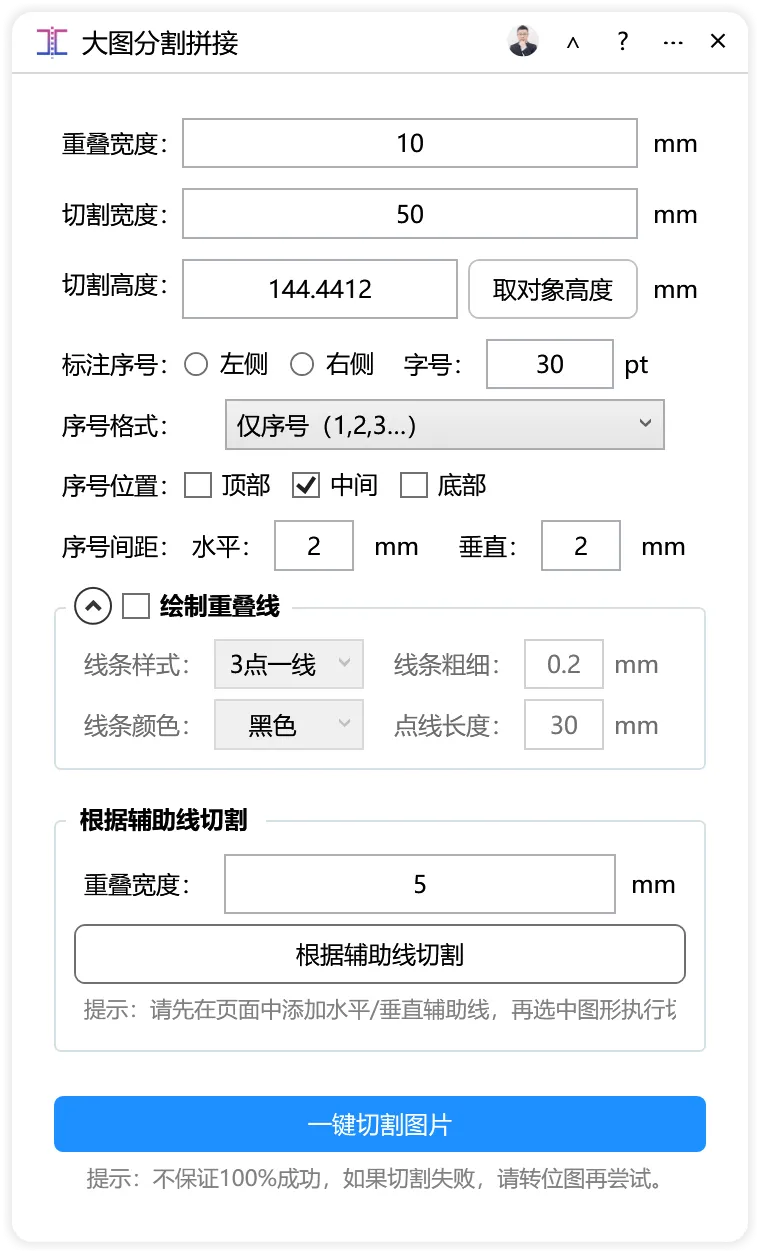

在 CorelDRAW 中打开需要处理的文档，先选中要分割的单个图形对象。如果页面中有多个分散图形，需要先用群组功能合并成一个整体，再启动大图分割拼接插件。插件窗口打开后，可以看到主要设置、序号标注、线条样式以及切割按钮等区域。

第二步：确认切割对象与模块尺寸

在主要设置区域，先设置重叠宽度、切割宽度和切割高度。默认情况下，重叠宽度为 10，切割宽度为 100，切割高度为 200。用户应根据输出设备幅面、材料尺寸以及最终拼接方式调整这些数值。如果需要按选中图形的原高度进行横向条状分割，可以点击取对象高度按钮，让插件自动读取高度并填入切割高度参数。

第三步：设置序号标注

在序号相关区域，可以选择标注序号位置，让序号显示在切割块的左侧或右侧。序号字体大小默认 30；序号格式可以选择仅序号，也可以选择总数-序号形式，后者适合切割块数量较多的项目。序号垂直位置可以勾选顶部、中间或底部，默认选中中间。序号偏移X和序号偏移Y默认均为 2，用于微调序号在切割块上的位置。

第四步：设置切割标记线样式

在未命名分组区域设置切割辅助线的外观。线条样式可选直线、3点一线或2点一线；线条粗细默认 0.2 mm；线条颜色可选黑色、红色、蓝色、黄色或绿色；点线长度默认 30 mm，用于控制非直线样式下的虚线线段长度。

第五步：选择切割方式并执行

如果按规则网格分割，直接点击一键切割图片按钮，插件会按照切割宽度和切割高度把选中图形分成多块。若需要按自定义位置分割，可以先在 CorelDRAW 页面中添加水平或垂直辅助线，选中图形后进入根据辅助线切割区域，设置重叠宽度，再点击根据辅助线切割按钮。辅助线需要位于页面辅助线图层，并与选中图形有交集；重叠宽度必须小于切割宽度。

第六步：检查切割结果

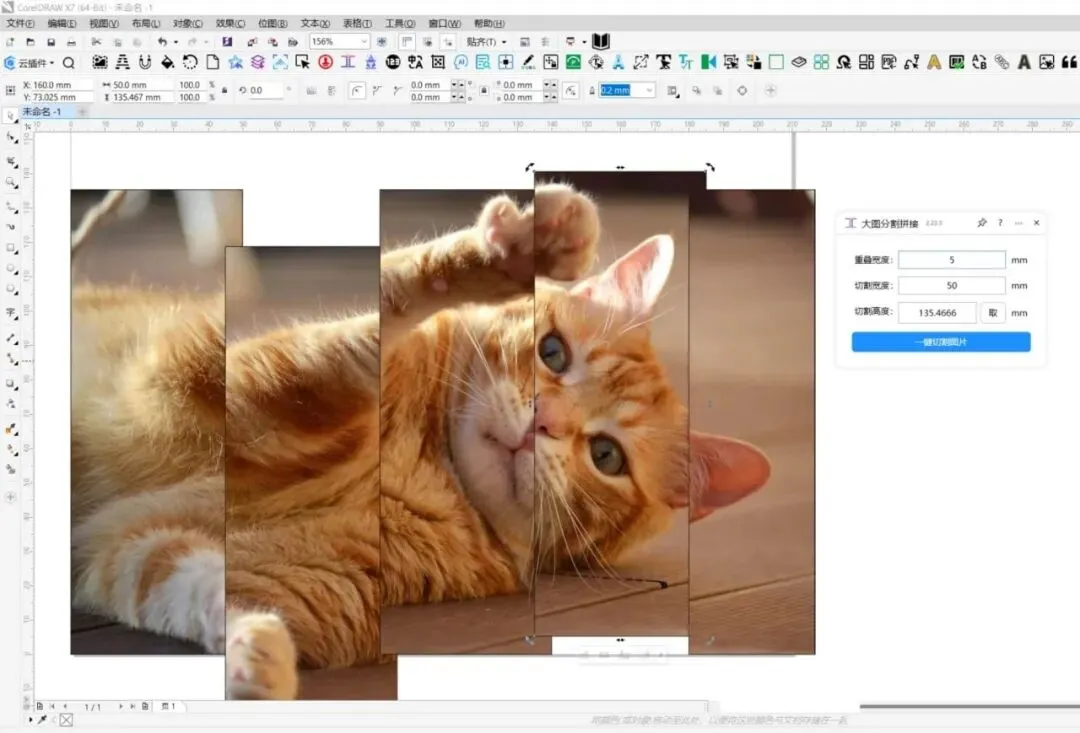

执行完成后，页面中会生成多个带序号的小块，每块包含局部图形内容、拼接对齐标记和序号。建议放大检查序号是否清晰、标记线位置是否准确，确认无误后再分别输出或导出。如果提示拼接尺寸小于对象尺寸，需要适当增大模块尺寸或减小重叠区域后重试。

参数说明

常见问题

Q1：点击切割后提示只能选择单个图形，如果是多个图形一起，请先群组成一个整体，怎么办？

答：请先框选所有需要一起分割的图形，按 Ctrl+G 群组为一个对象，再选中该群组执行切割。插件需要按整体边界计算切割位置，多个独立对象会导致边界判断混乱。

Q2：提示无法完成切割，拼接尺寸小于对象尺寸，或请减少拼接尺寸或重叠宽度后再重试，如何处理？

答：请检查切割宽度、切割高度和重叠宽度是否搭配合理。模块尺寸过小或重叠区域过大时，可能无法完成分割。适当增大切割宽度和切割高度，或减小重叠宽度后重试。

Q3：使用根据辅助线切割时提示未在选中图形范围内找到辅助线，怎么办？

答：请确认辅助线添加在 CorelDRAW 的页面辅助线图层上，并且与选中图形有交集。辅助线应为水平或垂直方向的直线，位置不要偏离图形范围。添加后可以刷新页面，再重新执行根据辅助线切割。

Q4：提示选中的图形在辅助线图层，根据辅助线切割后会看不见，如何处理？

答：这说明当前图形位于辅助线图层。请先剪切该图形，新建一个普通图层，再粘贴到普通图层中，然后重新选中图形并执行切割。这样可以避免切割结果与辅助线混在一起。

Q5：提示重叠宽度必须小于切割宽度，是什么意思？

答：在根据辅助线切割模式下，重叠宽度不能超过相邻两条辅助线之间的距离。请测量辅助线间距，确保重叠宽度小于该间距；如果间距过小，可以调整辅助线位置或减小重叠宽度。

Q6：如何快速按原图高度设置横向条状切割？

答：选中需要处理的图形后，点击取对象高度按钮，插件会自动读取当前图形的实际高度并填入切割高度参数。这样无需手动测量输入，适合做横向条状分割。

总结

大图分割拼接插件把 CorelDRAW 中大幅面设计稿的分割、编号和拼接标记制作整合到同一个窗口里，适合喷绘、写真、展板、墙纸、地贴以及亚克力、PVC 等材料的分块加工。使用时先准备并群组好单个图形，再设置模块宽高、重叠区域、序号样式和切割标记线，最后选择一键切割图片或根据辅助线切割。对于需要分块输出后再拼接的项目，合理设置重叠宽度、确认辅助线图层、检查序号和标记位置，是保证后续拼装顺利的关键。
