机器学习势跑 MD,PDF 来当裁判 | COF 的局部柔性有了标尺
标题：Local Structure and Dynamics of Three-Dimensional Covalent Organic Frameworks
期刊：Journal of the American Chemical Society（JACS）
DOI：10.1021/jacs.6c17514
多孔材料的模拟有个老难题：想算局部动力学，DFT 放不下几千个原子的框架，跑不起纳秒；经典力场跑得动，描述共轭大 π 体系的堆积和柔性又不靠谱。COF 正好两头都占——骨架全是轻元素、结晶难、无序度高，粉末衍射的布拉格峰随着无序上升被削弱甚至消失，真正决定吸附和扩散的那层信息恰好测不到也算不准。
这篇的方案是两件工具互相咬合。同步辐射 X 射线对分布函数给出实空间的原子间距直方图，覆盖短程到中程有序；机器学习势驱动的 MD 在 290 K 下采样，把每个峰指派到具体原子对，再顺手把柔性量化出来。MD 先跟实验对上，后面的一切才成立。
关键数据
π 堆积层间距（面面 / 倾斜，290 K） 4.85 / 3.6 Å
稠环倾斜角中位数（DHP / HBC 核） 12.1° / 6.0°
侧挂芳环倾斜角中位数（四个连接体） 20.5°−28.5°
芳香碳 RMSD（L1 / L2 / L3） 1.1 / 0.9 / 1.3 Å
同步辐射波长与测试温度 0.1665 Å，290 K
核心问题与解决方案
问题一：PDF 上每个峰到底对应哪两个原子，靠猜是猜不准的。
解法用机器学习势跑 MD，把每一帧算出的 PDF 做系综平均直接对照实验曲线；对上之后再回过头，把峰一一指派到具体原子间距，并映射回晶胞结构。
问题二：「柔性」怎么从轨迹里变成一个能比较的数。
解法拆成三个可观测量：按碳环境分开的 RMSD、芳环相对参考取向的倾斜角分布、时间平均的二维位置概率密度。平移、重定向、实空间分布各管一段。
01势函数选型，是这套方法的第一块基石
体系是两个三维亚胺 COF：COF-682 由 V 形四连接醛 DHP 与四面体四胺 TAM 缩合，DHP 稠环沿 c 轴做平行错位堆积；COF-612 由 12 连接的纳米石墨烯 HBC-LA12 与六连接三蝶烯六胺 HAPT 缩合，核更大也更平。一个靠堆积给柔性，一个靠大共轭核给刚性，天然是一组对照。
算这种体系，力场的选择比跑多长更关键。作者用的是 UMA，一个在大量含周期性有机体系的量子数据上训练出来的通用机器学习势，能量和力接近 DFT 精度，又能开到从头算方法到不了的长度和时间尺度。PDF 计算走 DiffPy-CMI。π 堆积的距离和倾斜角对这些参数极其敏感，势函数在这里不是细节，是结论的地基。

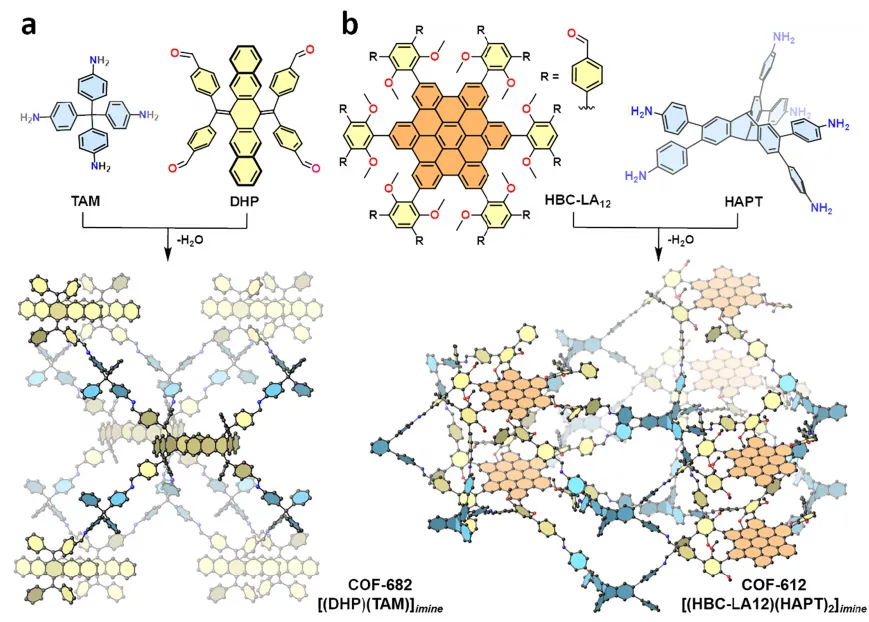

图 1 两个 COF 的构筑（反应示意）
(a) V 形四连接醛 DHP 与四面体四胺 TAM 缩合得到 COF-682；(b) 12 连接的十二苯甲醛官能化纳米石墨烯 HBC-LA12 与六连接三棱柱六胺 HAPT 缩合得到 COF-612。
02先让 MD 跟实验对上，再谈机理
PDF 分三段看：3 Å 以下是环内键连，两个框架几乎重合；3−7 Å 是连接体内部的向量，跨越稠核与侧挂芳臂；7 Å 以上才是连接体之间的距离，编码拓扑和连接体几何的差异。MD 的系综平均 PDF 把三段全部复现，峰位和相对强度都对上，从分子内键到 7 Å 以上的连接体间关联没跑偏。
有个细节比曲线吻合更有意思：COF-682 的单帧 PDF 彼此差得明显，COF-612 的单帧几乎叠在一起。同样一条平均曲线背后，一个是柔性框架在采样一堆构象，一个是刚性框架几乎不动。平均量看不出这个差别，单帧的离散度把它直接暴露了——做轨迹分析时这是个值得养成习惯的观测量。

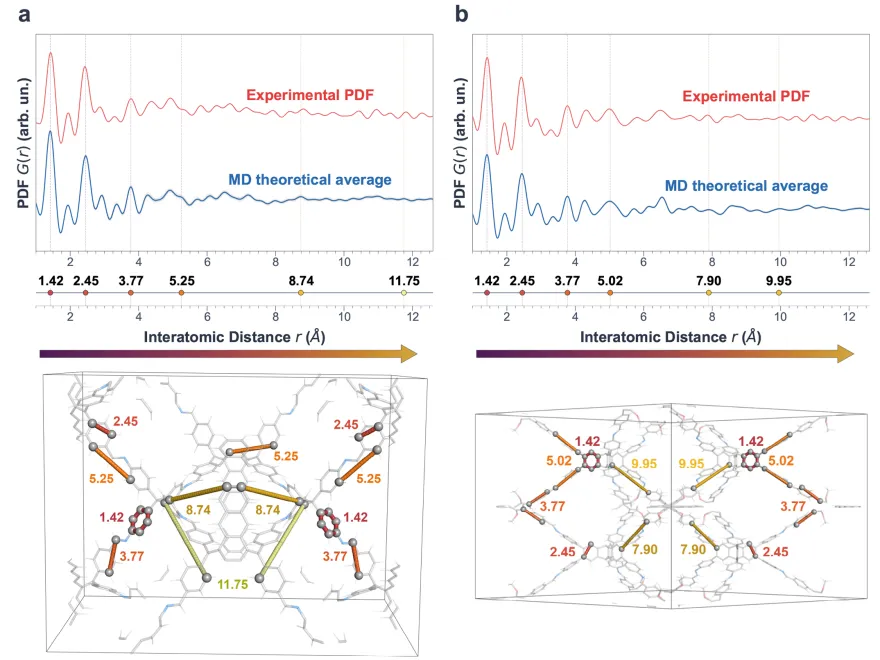

图 2 实验 PDF 与 MD 系综平均 PDF 的对照
上：COF-682（a）与 COF-612（b）的实验 PDF（红）与 MD 系综平均 PDF（蓝），灰色细线为单个 MD 快照算出的 PDF，坐标轴下方标出代表性峰位；下：两个 COF 的晶胞，高亮显示与上述峰位对应的连接体内与连接体间距离。
03COF-682 的柔性，一半在堆积一半在侧挂环
轨迹里 DHP 的并苯核占据两种堆积模式：近平行面面堆积，倾斜角约 10°、平均层间距约 4.85 Å；错位倾斜堆积，倾斜角约 40°、层间距反而缩到约 3.6 Å。两者全程稳定共存，但波动幅度差很多——面面模式在 4.4−5.2 Å 之间摆，倾斜模式在 3.0−4.3 Å 之间摆，面面那个更松。
把芳香碳和 sp3 碳分开统计：DHP 上芳香碳 RMSD 约 1.1 Å、非芳香碳约 0.8 Å，TAM 上是 0.9 Å 对 0.6 Å。外围芳环比锚定核和节点的碳更活，位移都被压在 1.2 Å 以内，跟 PDF 上那些清晰可辨的峰自洽。倾斜角这组数更直观：DHP 稠环中位数 12.1°，两侧挂芳环分别是 22.6° 和 20.5°。稠核负责锚定，摆的是挂在外面的苯环。

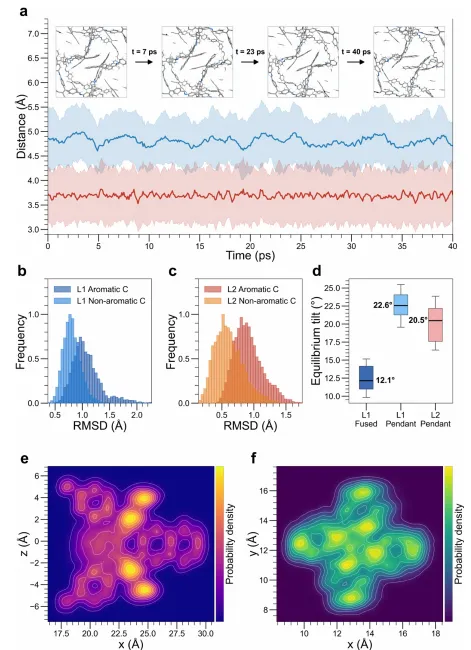

图 3 COF-682 的 MD 动力学（计算）
(a) DHP···DHP 堆积的面面（蓝）与倾斜（红）两种模式的层间距随时间的演化，实线与阴影带为 MD 平均距离与标准差，插图为 t = 0、7、23、40 ps 的快照；(b)(c) 连接体 L1 与 L2 中芳香碳与非芳香碳的 RMSD 分布；(d) 稠环与侧挂芳环平衡倾斜角的箱线图；(e)(f) L1 与 L2 的时间平均二维位置概率密度。
04COF-612 的刚性，以及一处反直觉的反转
「芳香碳比非芳香碳活」的规律在 HBC 连接体上反了过来：芳香碳 RMSD 约 1.3 Å，非芳香碳反而约 1.5 Å。原因在化学身份——HBC-LA12 里的非芳香碳是甲氧基碳和亚胺碳，长在连接体外围；DHP 的非芳香碳则是并苯核上的烯碳和桥碳，被夹在中间。三蝶烯那侧回到常规：芳香碳约 1.3 Å，非芳香碳只有 0.55 Å，那是锚定的桥头碳。
最能区分两个框架的是倾斜角。COF-612 的 HBC 稠环只摆 6.0°，不到 COF-682 并苯核 12.1° 的一半，整条轨迹基本保持平面、取向被锁住；侧挂环则是 20.8° 和 28.5°，跟另一边的 22.6° 和 20.5° 打平。位置概率密度给出的图景一致：HBC 核是一组保持六重对称的尖锐极大，外围的甲氧基苯和甲酰苯臂摊成弥散环带。刚性归核，柔性归外围。

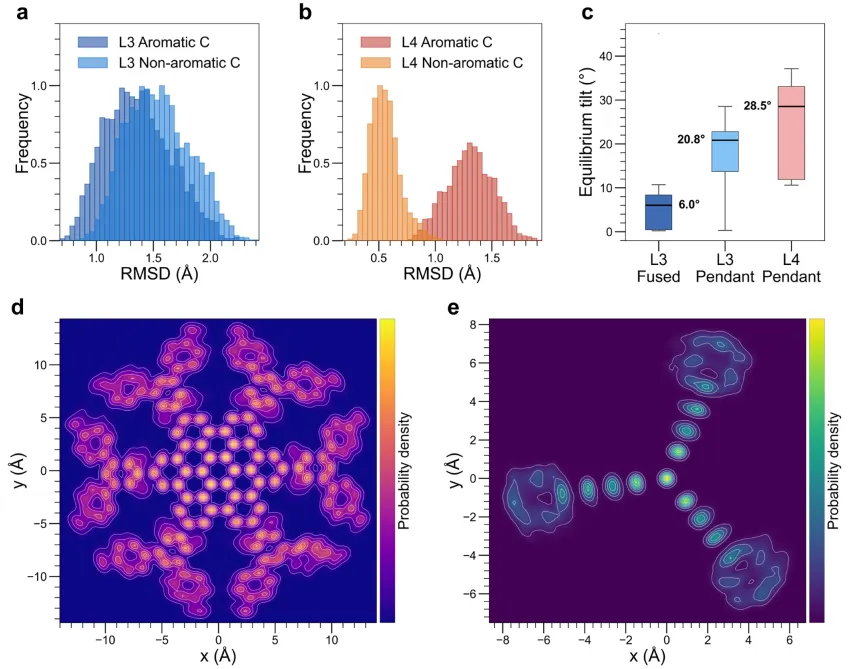

图 4 COF-612 的 MD 动力学（计算）
(a)(b) 连接体 L3（HBC-LA12）与 L4（HAPT）中芳香碳与非芳香碳的 RMSD 分布；(c) HBC 稠环与两侧挂芳环平衡倾斜角的箱线图；(d)(e) L3 与 L4 的时间平均二维位置概率密度。
05这套模拟的边界
地基层面有一处要盯：系综平均 PDF 对上实验，证明的是 MD 采出的构象分布在距离统计上自洽，不等于每个瞬时构象都对。柔性体系里本来就可能有多套构象给出同一条平均曲线，这是 PDF 的固有特性，不是这篇的问题，但引用结论时要记住。
模型层面，UMA 号称接近 DFT 精度，文中却没有在这两个体系上做显式的 DFT 能量或力对照；轨迹只支撑几十皮秒量级的涨落，慢过程和长时扩散没覆盖；模拟是 290 K 下的空骨架，没有客体也没有溶剂，而 COF 的柔性恰恰常在吸附和溶胀状态下才显现。
06如果我要接着算
第一件是给势函数上保险。抽几十帧构象做单点 DFT 校核能量和力，把误差标出来，再看它对层间距和倾斜角分布的影响有多大。通用机器学习势在共轭大 π 体系的堆积描述上一直是弱项，这一步不该省。
第二件是把柔性接到功能上。作者给了三个调节杠杆——稠核的尺寸与平面性、核的刚性对侧挂环摆动的平衡、用堆积引入可控的局部柔性。下一步该把它们换成可计算的量：算吸附质存在下的孔道开合分布，算客体扩散系数随侧挂环倾斜角的变化，看 6.0° 和 12.1° 的差别能不能落到传输性能上。
第三件是温度和客体。把 290 K 的空骨架推进到工况温度、装进客体分子，再看单帧 PDF 的离散度怎么变。既然单帧离散度已经能区分柔与刚，它同样能追踪外界刺激下的响应，这套组合就能从表征工具变成设计工具。
这篇的价值不在又算了两个 COF，而在给出一条可复制的链路：机器学习势解决「算得动」，实验 PDF 解决「算得对」，轨迹分析解决「怎么说人话」——把柔性拆成平移、重定向和实空间分布三张图。
做模拟的人该记住的是那个次序——没有实验约束的 MD 谈柔性是自说自话，没有 MD 的 PDF 只是一堆峰。把两者咬合起来，原本看不见的局部动力学才有了一个能比较、能设计的标尺。
对实际应用的启发：拿机器学习势跑多孔材料之前，先找一个能给出实空间距离分布的实验量做校验；校验通过再谈动力学，否则柔性只是模型给的说法。
