PLC程序编程万能模板,学会编程轻轻松松!
小程序现已上线，欢迎大家体验试用！需要源码的朋友可以私信我，觉得有用，也欢迎转发分享给有需要的工友。💡很多刚学 PLC 的朋友都会有一个痛点：拿到设备工艺要求，不知道从哪里下手写程序，东写一段、西加一段，写着写着逻辑乱了、互锁漏了，调试的时候到处找 bug，改到崩溃。做非标多年的老工控都懂：PLC 编程拼的不是指令有多花哨，而是一套稳定、通用、可复用的程序框架。不管是输送线、上料机、装配工装、包装设备，大部分中小型设备，都可以套用这套万能模板，模块化写程序，思路清晰、改起来省事、后期维护也省心。今天把这套工控圈一直在用的标准化 PLC 程序万能框架分享给大家，新手直接套用，老手拿来优化程序，看完就能上手！说明：模板以西门子 S7-1200/1500 博途思路为主，三菱、台达等其他品牌 PLC 可以直接平移这套结构，逻辑思路通用。
✅整套程序一共 7 大模块，顺序不要乱
推荐扫描顺序：IO 映射 → 初始化 → 报警故障处理 → 安全联锁 → 手动控制 → 自动步序流程 → 输出驱动
重点提醒：报警、安全联锁放在最前面，安全逻辑优先级最高，不管手动还是自动，安全保护永远生效
模块 1：IO 映射（变量隔离，强烈建议必做）
很多新手喜欢直接用 I、Q 地址写程序，后期改接线、换 PLC 型号，整个程序到处都要改，非常麻烦。✅标准做法：新建全局 DB，把原始输入 I 映射到内部变量，输出 Q 也统一映射，所有控制逻辑只调用 DB 变量，不直接读写 IO 地址。输入映射：传感器、按钮、急停、安全门、气压检测
输出映射：气缸电磁阀、电机、指示灯、报警蜂鸣器好处：接线改动只改映射段，主程序不用动，程序可读性直接拉满。
模块 2：上电初始化（OB100 / 首次扫描）
上电只执行一次，给程序一个确定的初始状态，避免随机变量导致设备乱动作西门子工业...需要做的内容：流程步号清零、运行标志、启动标志复位
定时器、计数器、中间状态位复位
复位所有输出，设备默认安全状态
加载配方默认参数、清零非保持报警
有伺服 / 步进轴：上电判断是否需要回原点
一句话总结：上电之后，设备先回到安全起点，再允许操作。
模块 3：报警 & 故障诊断模块（保命模块）
程序好不好用，一半看流程，一半看报警。报警分为两类：锁定报警、非锁定报警锁定报警：急停、安全门打开、电机过载、气压不足、超时故障 → 触发后，自动流程立刻停止，必须手动复位故障才能重新启动
提示报警：料少、预热等待、预警信号，只弹窗提示，不中断自动流程
报警逻辑通用写法：条件满足置位报警标志，记录报警代码、报警时间；故障消失后，需要复位按钮清除报警。✅必加：动作超时报警！气缸伸出 / 缩回超时、伺服定位超时，防止传感器断线设备卡死。模块 4：全局安全联锁（全模式生效）
不管切手动还是自动，安全联锁全程生效，不能被模式切换屏蔽！联锁清单：急停、安全门、低压气压、过载、伺服故障、防护罩信号只要任意一个安全信号触发：自动运行标志复位、禁止启动自动流程；手动动作也会被锁住，危险输出禁止触发。模块 5：手动控制模块（调试检修用）
模式互锁：手动、自动、回原点模式，同一时间只能选中一个
每个执行机构独立控制：气缸伸出 / 缩回、电机点动、伺服 JOG 点动
手动同样带上限位、原点、安全联锁，不是无限制随便动
切换到手动模式时，自动流程步号复位，自动运行标志清零，防止切模式瞬间误动作
模块 6：自动流程步序控制（模板核心！状态机）
这就是大家常说的万能顺控框架，推荐用步号（状态机）写法，SCL 或者梯形图都能实现，通用性最强思路：用一个寄存器StepNo代表当前工序步骤StepNo=0：待机等待启动
StepNo=1：上料
StepNo=2：夹紧
StepNo=3：加工 / 定位
StepNo=4：下料
StepNo=99：故障停止
当前步号匹配 → 执行本步动作输出
等待本步完成条件（传感器到位、定位完成、计时到）
条件满足，步号 + 1，进入下一步
任意时刻报警 / 急停触发 → 步号直接跳转到故障状态，停止流程
✅优势：新增工序、删减动作，只需要增加步号，不用大面积改动原有逻辑，不会牵一发而动全身。对比传统自锁梯形图，状态机写法调试、查问题非常方便，看步号就知道设备卡在哪一步。模块 7：输出驱动层（统一输出，禁止多处驱动同一个输出）
很多新手踩大坑：同一个电磁阀，手动一段驱动、自动一段驱动，双线圈冲突，时好时坏！✅规范做法：所有逻辑只给到 “请求输出标志位”，最后统一在输出段，根据标志位统一驱动 Q 点。一处汇总驱动，方便加延时、指示灯同步，杜绝双线圈问题。案例说明

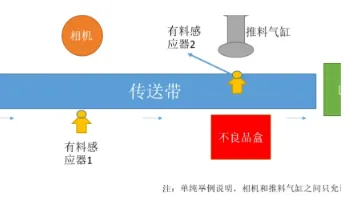

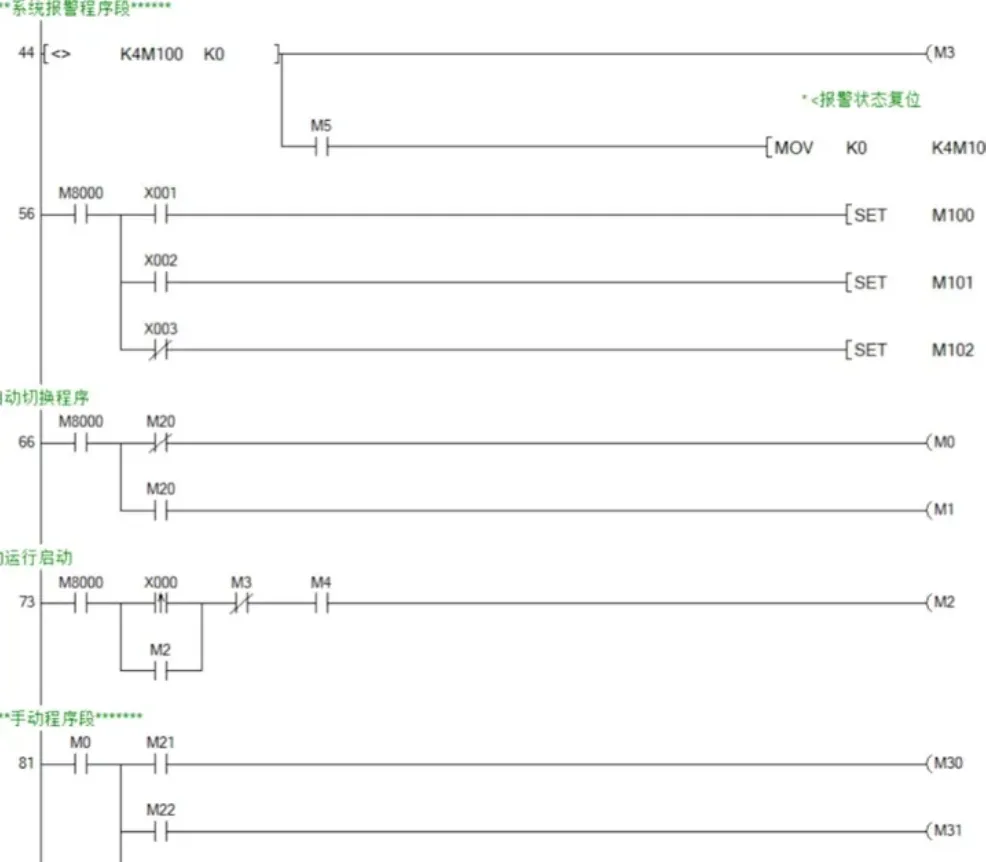

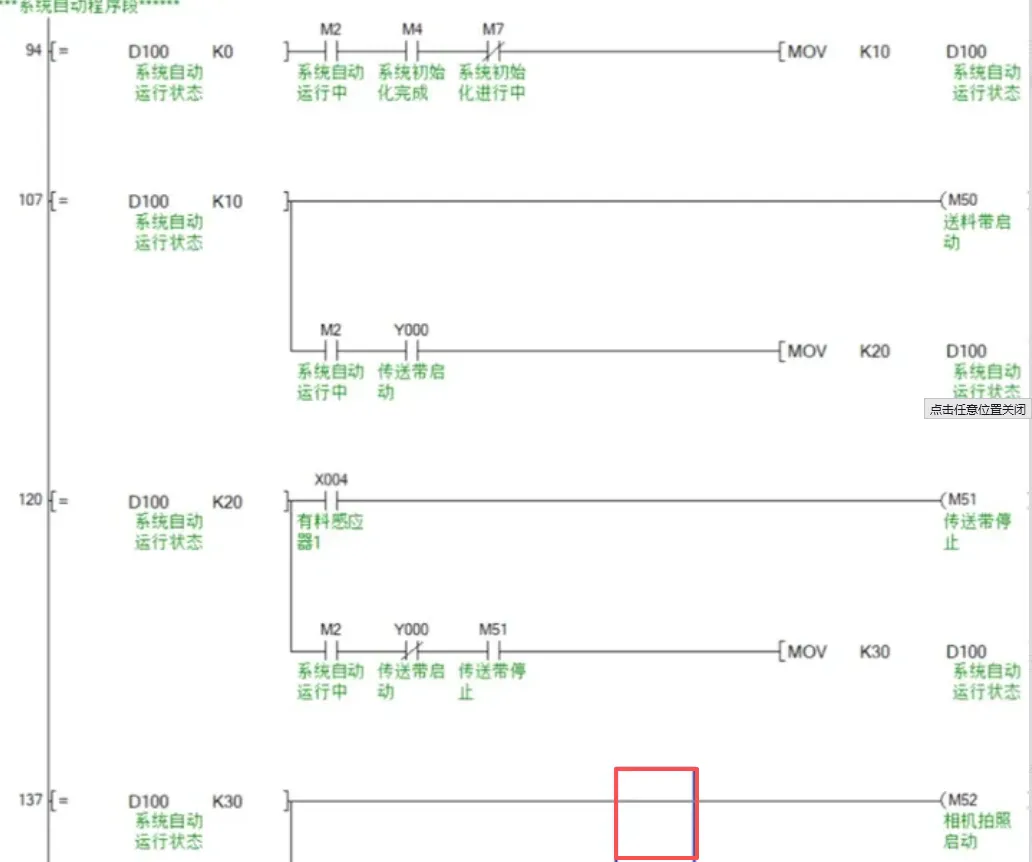

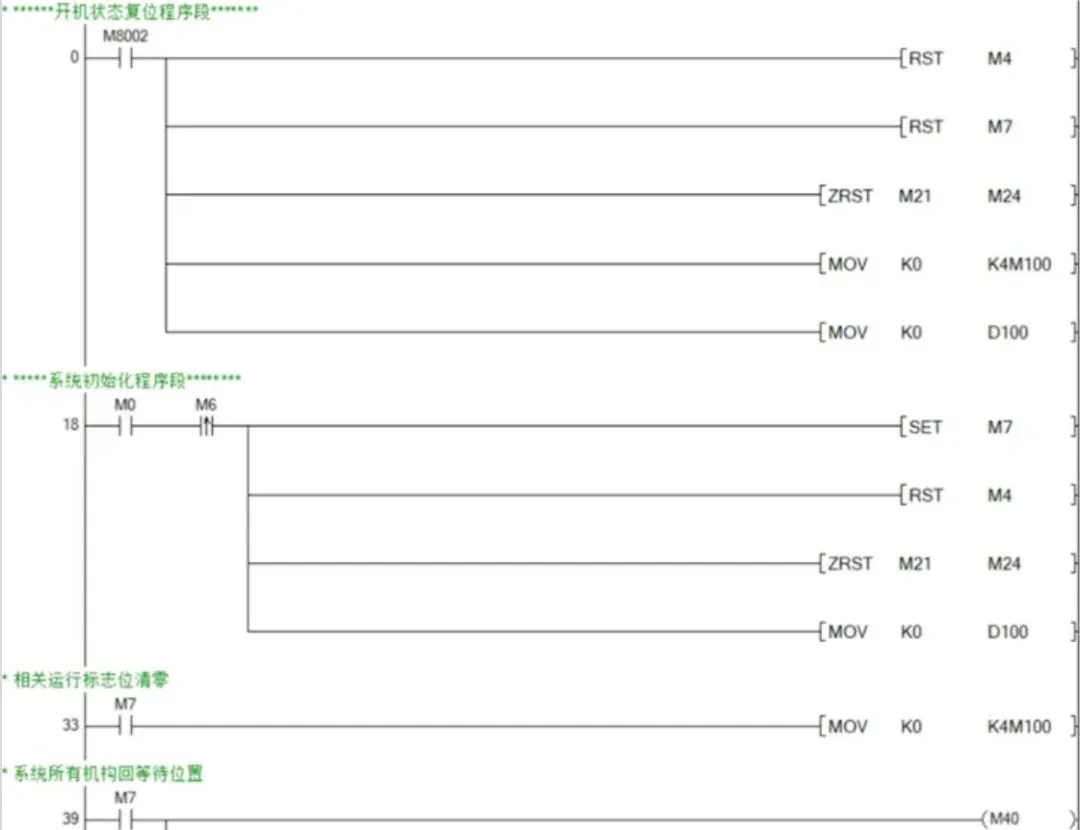

具体看下图，例子只为给大家展示，并不与实际工业状况相符；传送带上产品好坏的检测，并进行简单的分类；产品从左侧流入，有料感应器1亮后，传送带停止，相机拍照，拍完传送带继续转动，有料感应器2亮，传送带停止，推料气缸：产品OK则不推，产品NG则推入不良品盒子。
📝通用程序执行流程图（可以直接给客户做方案）
上电初始化 → IO 信号采集映射 → 扫描报警 + 安全联锁判断→ 判断模式（手动 / 自动 / 回零）→ 手动：单点点动控制→ 自动：状态机步序流转执行工艺→ 统一输出驱动 → 循环扫描⚠️新手套用模板，一定要避开这 5 个坑
❌不要把安全联锁放到自动流程里面，切手动就失效
❌不要多处驱动同一个输出，统一汇总输出
❌自动流程里不要写大量自锁，优先状态机步号
❌忘记动作超时报警，传感器断线直接卡死设备
❌上电不初始化，变量随机，偶尔开机乱动作
📌这套模板适合哪些设备？
上料工装、移栽机、输送线、压紧工装、包装机、简易装配机、测试治具、转盘机，绝大多数中小型非标自动化设备都能直接套用。复杂产线只需要在这个框架基础上，增加子程序 FB，把气缸、伺服、输送带封装成通用功能块即可，依然是这套底层结构。
✍️写在最后
PLC 编程的本质，是先搭骨架，再填血肉。指令只是工具，框架才是内功。当你习惯用这套模块化模板写程序之后，拿到新项目，第一件事不是写动作，而是先划分模块、定义变量、搭好这套框架，再往里面填工艺逻辑。同样一台设备，有的人程序一团乱，改一次出一堆 bug；有的人程序分层清晰，调试快、售后改需求省心，差距就在框架上。建议收藏本文，以后写程序直接拿出来对照，慢慢把这套框架变成自己的编程习惯。觉得有用，转发给身边学 PLC 的工友，一起少踩坑！关注本公众号，您的每一次关注，都是我持续更新的动力！这里会持续分享工控布线规范、故障排查实操干货、设备调试技巧，帮大家少走现场弯路，高效解决各类设备疑难故障。
