钢筋骨架吊装吊点优化工具的开发(含下载链接)
一、开发目的

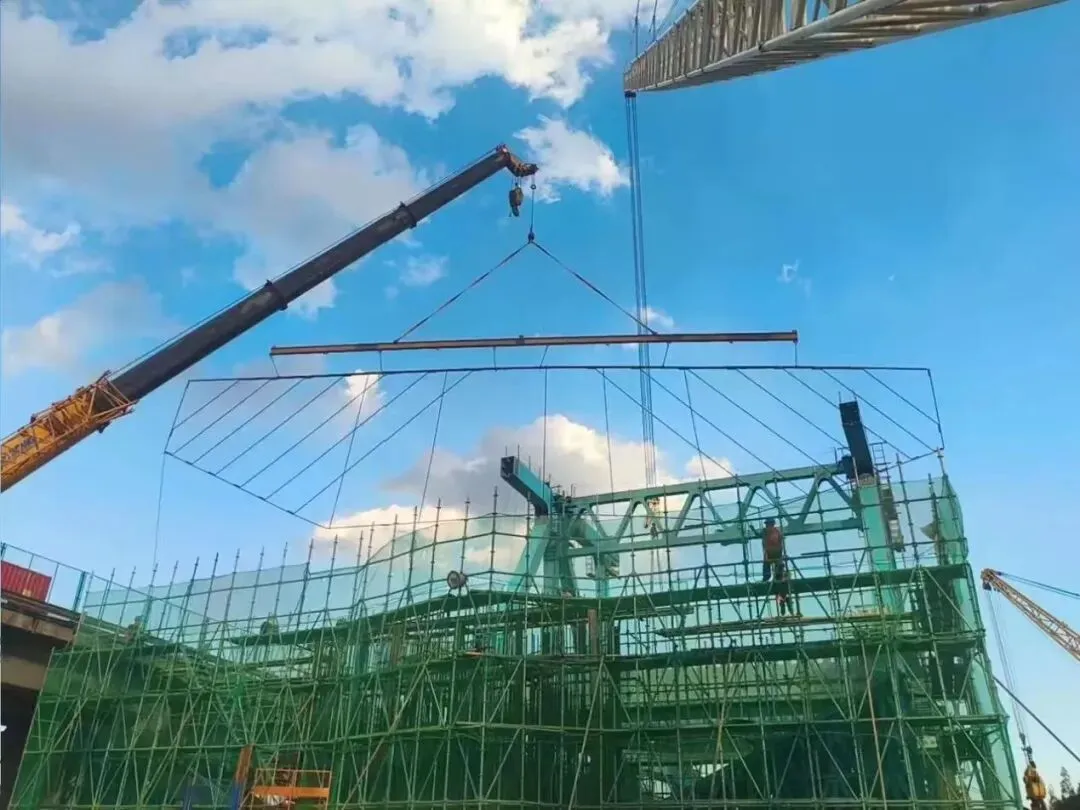

针对桥梁盖梁钢筋骨架片吊装过程中吊点布置主要依赖施工经验、缺乏定量优化依据的问题，开发钢筋骨架吊装吊点优化计算工具。通过建立非均匀自重作用下的等效梁模型，自动计算不同吊点数量对应的最优吊点位置和弯矩分布，为钢筋骨架片吊装方案的合理选择提供理论参考。
二、核心计算原理与算法
将钢筋骨架片沿长度方向简化为承受非均布荷载的连续梁，支持均布、三角形、梯形及任意分段线性荷载输入。以全梁最大绝对弯矩最小为优化目标，建立多吊点位置优化模型。
工具采用两种计算模型：
等高连续梁模型： 基于 Euler–Bernoulli 梁有限元理论，通过刚度矩阵和变形协调关系计算吊点反力与弯矩分布。假设骨架片抗弯刚度沿长度方向恒定，各吊点具有相同的竖向位移约束，因此无需输入实际抗弯刚度数值。
自由反力优化模型： 将吊点位置和竖向反力同时作为优化变量，在满足整体竖向力平衡、力矩平衡及反力非负等约束的条件下，寻找最大绝对弯矩最小的理论吊点布置方案。

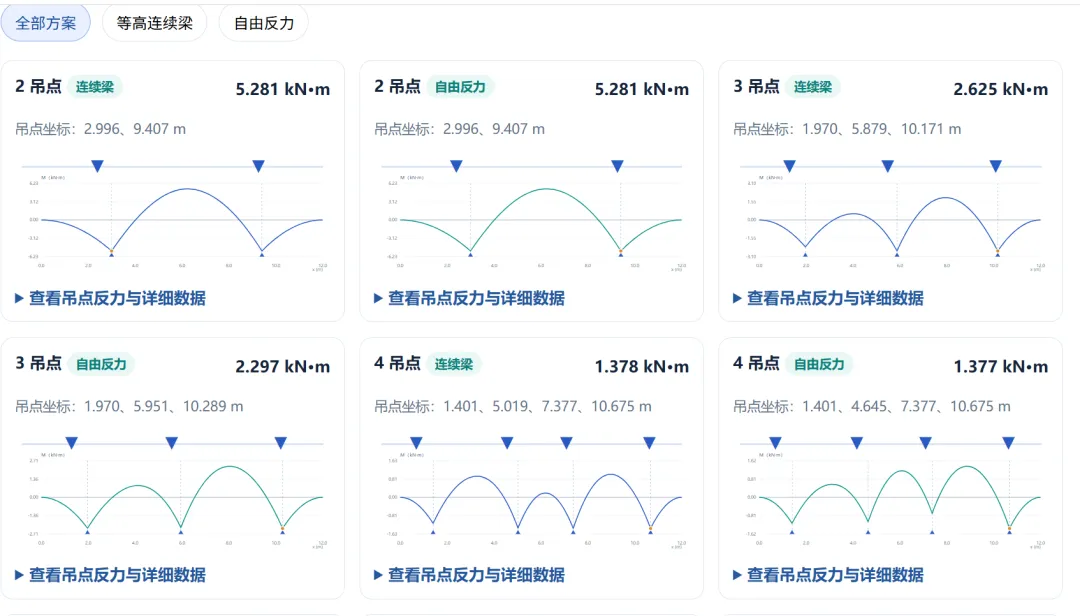

优化求解采用数值搜索与局部精细优化相结合的方法，能够批量计算2～6个吊点的优化结果，自动输出吊点坐标、反力分配、最大弯矩及弯矩分布图，并对不同吊点数量下的弯矩降低幅度和边际优化收益进行图示比较。
三、工具主要功能

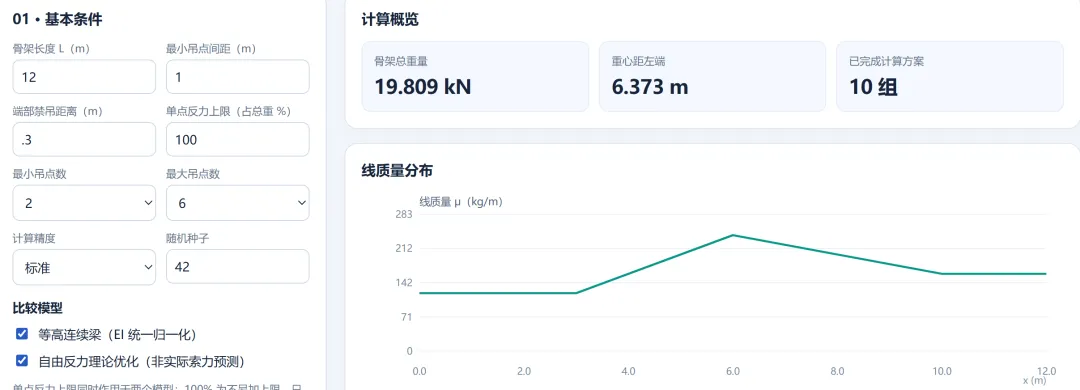

开发基于HTML的可视化交互计算工具，无需安装专业有限元软件，可直接通过浏览器运行。主要实现分段线质量输入、吊点数量批量优化、双模型计算对比、吊点布置与弯矩曲线可视化、反力分配统计以及计算结果导出等功能。
本方案不涉及安全，因此放出
通过网盘分享的文件：盖梁钢筋骨架片_多吊点双模型批量优化.html
链接: https://pan.baidu.com/s/1TWjux0qSTdsAmVNdlI2zyA?pwd=drsr 提取码: drsr
通过对不同吊点数量和荷载分布条件下的计算结果进行比较，可分析吊点布置对骨架弯矩分布的影响规律，为确定合理吊点数量与位置提供辅助依据。
四、现阶段计算模型的不足
（1）骨架结构简化。 将钢筋骨架片等效为一维连续梁，未考虑纵横钢筋连接刚度、局部构件变形、面外弯曲及整体扭转失稳等复杂力学行为。
（2）吊索受力理想化。 未直接模拟吊带、钢丝绳或扁担梁的实际受力协调过程，忽略吊索长度误差、伸长变形、倾斜角度及局部松弛等因素。因此，计算所得反力属于特定理想边界条件下的结果，不能直接等同于实际吊索受力。
（3）优化指标相对单一。 当前主要以最小最大绝对弯矩为优化目标，尚未综合考虑骨架挠度、吊点局部承载能力、吊索允许拉力以及吊装过程中的动力效应。
（4）数值优化存在近似性。 对多吊点组合采用数值搜索算法，计算结果可能受到搜索参数和收敛精度影响，目前尚不能严格保证所有工况均获得数学意义上的全局最优解。
五、总结
本工具以非均布荷载梁理论和数值优化算法为基础，实现了钢筋骨架片不同吊点数量下的最优位置搜索与弯矩分布对比。其主要特点是输入参数少、计算过程自动化、优化结果直观、便于开展多方案比较。
现阶段工具定位为钢筋骨架吊装吊点布置的理论优化与辅助决策工具，可用于分析吊点数量、位置及荷载分布对弯矩的影响规律。后续可结合典型工程实测数据，进一步开展吊索反力敏感性分析与模型验证。
