V4L2 源码深度解析(十四):read/write 背后的缓冲区周转——VB2 fileio 深度解析
前面几篇中，应用自己安排缓冲区：申请存储、提交 QBUF、等待完成、调用 DQBUF，处理结束再交回去。每一轮交接都能在应用代码中找到。
换成 read(fd, data, size)，这些操作似乎不见了。程序只提供一段接收空间，系统调用返回时，图像已经出现在这段空间里。采集端写到哪里？谁替应用提交下一块缓冲区？如果一次只读走半帧，剩下的字节又放在哪里？
VB2 没有为 read/write 另造一套采集状态机。它在已有队列之上加了一层 fileio 适配：替应用持有内部缓冲区，直接调用核心的申请、排队、出队和停流接口，再在内部存储与应用存储之间复制字节。本篇沿这层适配往下读，直到找到每次隐式交接的位置。
主线先采用普通 CAPTURE、实际只有一个内存平面、偏移为零、连续读取的配置；随后展开 OUTPUT 和其他分支。实现使用固定 bufs[]、min_buffers_needed、prepared、synced 这些字段。具体行为以展示的函数体为准，不把其他版本的处理方式混进来。
1. read 得到的是字节副本，不是一个待归还的索引
1.1 先把两块存储摆在一起
假设当前格式仍是 640 × 480 RGB24，行尾没有额外填充，一帧有效图像是 921600 字节。现在至少要区分两块存储：内部采集平面 S，以及应用传给 read 的目标区域 A。
设备或软件驱动先写 S，报告完成。fileio 从 VB2 取回 S 对应的内部对象，再把字节从 S 复制到 A。应用处理 A，不需要再用 QBUF 把 A 归还给设备。S 则由 fileio 在合适的位置重新排队，继续下一轮。
这与 MMAP 的交接不同：MMAP 让应用通过映射访问内部存储；fileio 在这里执行复制，让应用取得自己的数据副本。read() 返回之后，已经复制到 A 的字节不会仅因 S 被重新采集而自动变化。

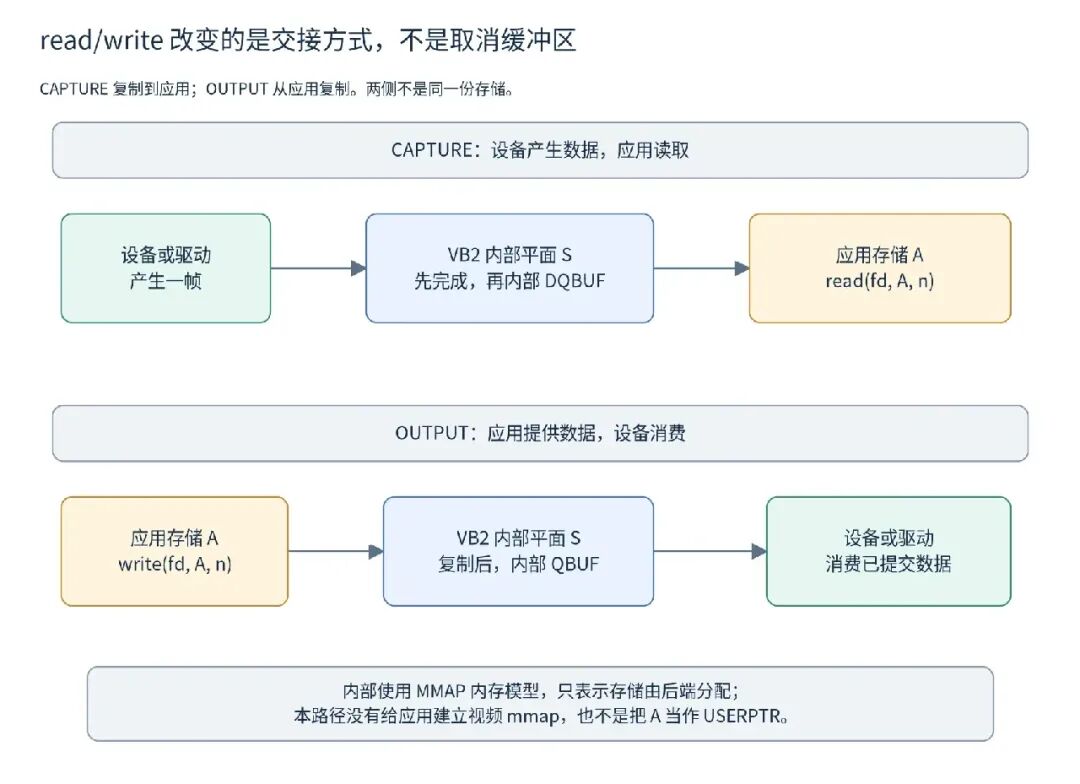

图 1：CAPTURE 向应用复制，OUTPUT 从应用复制。图中的箭头不是地址转换；复制确实传输了像素或其他载荷。
对同样的 921600 字节，若每秒成功复制 30 次，仅这一次复制的数据量就是 27648000 字节每秒。若把读源和写目标分别计入有效内存流量，则为 55296000 字节每秒。这是按假设计算的量，不是实际总线带宽测试，也没有包括设备最初写入、缓存和其他处理开销。
1.2 write 不是把应用指针直接给设备
OUTPUT 方向反过来。应用先准备 A，fileio 使用 copy_from_user() 将数据复制进内部槽位 S，达到提交条件后再把 S 交给队列。
正常返回的字节数说明本次接受了多少输入字节；它不承诺这些字节已经全部显示、编码或由设备消费。使用默认的积累策略时，某次短 write 甚至还没有把当前内部槽位提交出去。
这里也没有 USERPTR 取页，没有把 A 的指针直接写进 DMA 寄存器。设备仍然使用内存后端为 S 建立的访问关系。fileio 改变的是应用接口和数据复制，不是底层设备的地址约定。
1.3 接口变简单，也丢掉了一部分描述能力
DQBUF 返回 index、bytesused、sequence、时间戳和状态标志；read 主要返回字节数。它没有附带一份 struct v4l2_buffer，因此不能把本次 read 的系统时间当成驱动提供的采集时间戳，也不能从返回长度恢复完整的错误标志。
例如单个缓冲区以 ERROR 完成，VB2 核心仍可以成功出队；fileio 的普通 read 路径没有把该标志单独编码到返回接口中。真正的队列错误又可以让内部出队返回 -EIO。单帧错误、队列错误和系统调用结果并不是同一层信息。
实现对照：__vb2_perform_fileio()、vb2_core_dqbuf()；外部接口语义见文末 read/write 文档。
2. 先换对实例：本篇采用 vivid，而不是直接沿用 VIMC
2.1 有 read 回调，不代表队列允许 read
前面的 VIMC 文件操作表虽然挂接了 vb2_fop_read，其捕获队列配置却没有声明 VB2_READ。标准包装函数会先检查这个位，因此不能只看到 .read 非空，就断言 VIMC 能跑通 fileio。
本篇改用同一套媒体驱动中的 vivid 作接入实例。它的公共文件操作表同时提供读写、poll 和标准 ioctl；vivid_create_queue() 再按队列方向声明支持方式：
q->type = buf_type;
q->io_modes = VB2_MMAP | VB2_DMABUF;
q->io_modes |= V4L2_TYPE_IS_OUTPUT(buf_type) ? VB2_WRITE : VB2_READ;
CAPTURE 加入 VB2_READ，OUTPUT 加入 VB2_WRITE。同时，其普通视频节点会报告 V4L2_CAP_READWRITE。应用应从 QUERYCAP 的当前节点能力判断读写入口，再读取或协商格式；能力声明仍不能代替具体布局检查。
2.2 本篇先选能被字节流明确表示的布局
vivid 既可以使用单平面 API，也可以使用多平面 API；但当前 fileio 在内部申请后，检查的是：
q->bufs[0]->num_planes == 1
也就是实际内存平面数量必须为 1。多平面 API 恰好承载一个内存平面时，不会仅因 _MPLANE 后缀就在这里被拒绝；真正需要两块以上独立平面存储的格式，则不能通过本实现的 fileio。
另一个限制来自驱动。vivid 的视频布局回调会在 fileio 活跃时拒绝 V4L2_FIELD_ALTERNATE，因为 read/write 无法携带每次交替场所需的 TOP/BOTTOM 描述。这说明“支持 read/write”不是保证所有像素布局、场模式和请求模式都适用。
下面以单平面 API、普通逐帧模式为主，使用 921600 字节作为手算示例。它是解释游标的假设值，不声称 vivid 无须配置就一定采用这个格式。
2.3 驱动仍使用原来的队列回调
vivid 的 CAPTURE 和 OUTPUT 队列继续提供 queue_setup、buf_prepare、buf_queue、start_streaming、stop_streaming 以及等待回调。内部池由选定的 vmalloc 或 dma-contig 后端分配，完成由驱动的处理路径报告。
对当前普通视频配置，不启用 Request 支持时，vivid_create_queues() 传入的最低缓冲区要求为 2；布局回调也会把总数量不足 2 的申请提高。因此，后面看到 fileio 从 count=1 开始，不能理解成 vivid 最终只使用一块存储。
这里先确认接入条件。输出方向还存在一处跨层 payload 配对问题，本篇会在实际提交位置展开，而不是把函数表连接等同于完整行为一定正确。
实现对照：vivid_fops、vivid_create_queue()、vivid_create_queues()、vid_cap_queue_setup()、vid_out_queue_setup()。
3. read/write 走文件操作，不经过 video_ioctl2
3.1 两条入口汇合在一个执行函数
正常入口关系是：
read()
→ v4l2_read()
→ vdev->fops->read = vb2_fop_read
→ vb2_read()
→ __vb2_perform_fileio(..., read=1)
write()
→ v4l2_write()
→ vdev->fops->write = vb2_fop_write
→ vb2_write()
→ __vb2_perform_fileio(..., read=0)
v4l2_read()、v4l2_write() 检查节点注册状态及相应回调，之后直接转发。它们不生成 VIDIOC_QBUF，也不调用 video_ioctl2() 完成“内核自己给自己发 ioctl”。

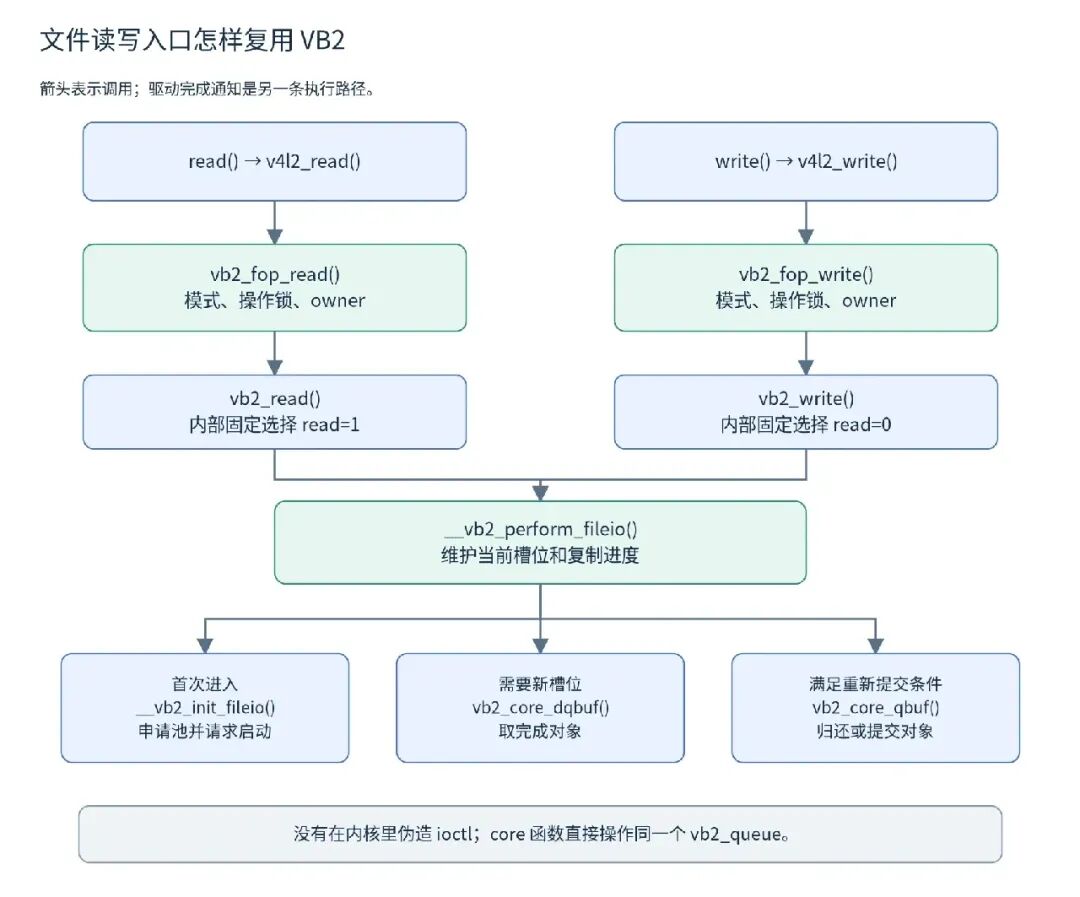

图 2：参数 read=1/0 是 __vb2_perform_fileio() 的选择值。vb2_read/vb2_write 各自固定传入其中一种，不要求应用额外提供这个参数。
3.2 包装层先解决模式、锁和队列归属
vb2_fop_read() 的完整实现如下：
ssize_tvb2_fop_read(struct file *file, char __user *buf,
size_t count, loff_t *ppos)
{
structvideo_device *vdev = video_devdata(file);
structmutex *lock = vdev->queue->lock ? vdev->queue->lock : vdev->lock;
int err = -EBUSY;
if (!(vdev->queue->io_modes & VB2_READ))
return -EINVAL;
if (lock && mutex_lock_interruptible(lock))
return -ERESTARTSYS;
if (vb2_queue_is_busy(vdev->queue, file))
gotoexit;
err = vb2_read(vdev->queue, buf, count, ppos,
file->f_flags & O_NONBLOCK);
if (vdev->queue->fileio)
vdev->queue->owner = file->private_data;
exit:
if (lock)
mutex_unlock(lock);
return err;
}
它首先检查 VB2_READ，再选择队列锁，未提供队列锁时退到节点锁。锁非空时，以可中断方式取得它；队列已被别的打开上下文占有，则返回 -EBUSY。
这里不是按 PID 判断。同一个 struct file 的别名描述符共享上下文；另一次独立打开则通常携带另一份 private_data。前面文件句柄篇建立的关系，到这里成为队列身份检查的依据。
注意 owner 的赋值条件：只要返回包装层时 q->fileio 仍存在，就把当前上下文记为 owner。它不要求这次 read 已成功复制字节。首次非阻塞 read 可能已经建池并启动，随后因为没有完成对象返回 EAGAIN；队列仍由当前上下文持有。
write 包装使用同样的结构，只是先检查 VB2_WRITE，随后调用 vb2_write()。操作串行化在这层及驱动约定中完成，不能以函数名带 core 为由，假设直接调用的核心函数会替调用方取得所有外层锁。
实现对照：v4l2-dev.c 的读写入口；vb2_fop_read()、vb2_fop_write()。
4. 为了记住“上次只读了一半”，fileio 增加了什么对象
4.1 一个槽位需要保存当前复制位置
vb2_fileio_buf 很短：
structvb2_fileio_buf {
void *vaddr;
unsignedint size;
unsignedint pos;
unsignedint queued:1;
};
vaddr 是该内部平面的内核 CPU 地址。pos 表示已走到哪里。size 在初始阶段记录容量；读取一个完成缓冲区以后，通常改为该轮的有效数据量。queued 记录适配层已经执行的排队动作，但真正的 VB2 状态仍在 vb2_buffer.state 中。
这里没有新的像素数组。fileio 记录的地址仍指向原有平面存储，额外分配的是少量控制信息。
4.2 两个索引负责不同的阶段
队列级控制块如下：
structvb2_fileio_data {
unsignedint count;
unsignedint type;
unsignedint memory;
structvb2_fileio_bufbufs[VB2_MAX_FRAME];
unsignedint cur_index;
unsignedint initial_index;
unsignedint q_count;
unsignedint dq_count;
unsigned read_once:1;
unsigned write_immediately:1;
};
最重要的是 cur_index 和 initial_index。
假设池有 N 个内部缓冲区。cur_index < N 表示已经有一个当前槽位，可以继续读写其中的剩余部分；cur_index == N 被当成一个特殊值，表示下一次必须先从完成列表取得槽位。它不是有效缓冲区索引，不能直接拿去访问 q->bufs[N]。
initial_index 用于 OUTPUT 首轮。刚初始化时，还没有任何槽位提交给设备，应用应先填槽位 0、1……，而不是立刻等待一个尚未产生的完成结果。每成功提交一个首轮槽位，它递增一次；达到 N 后，才进入后续的完成出队与重新填写循环。
CAPTURE 则在初始化时已经预排所有槽位，两个索引直接设为 N。第一次 read 因此先走内部 DQBUF，实际返回哪一块就读哪一块，不固定从 buffer 0 开始。

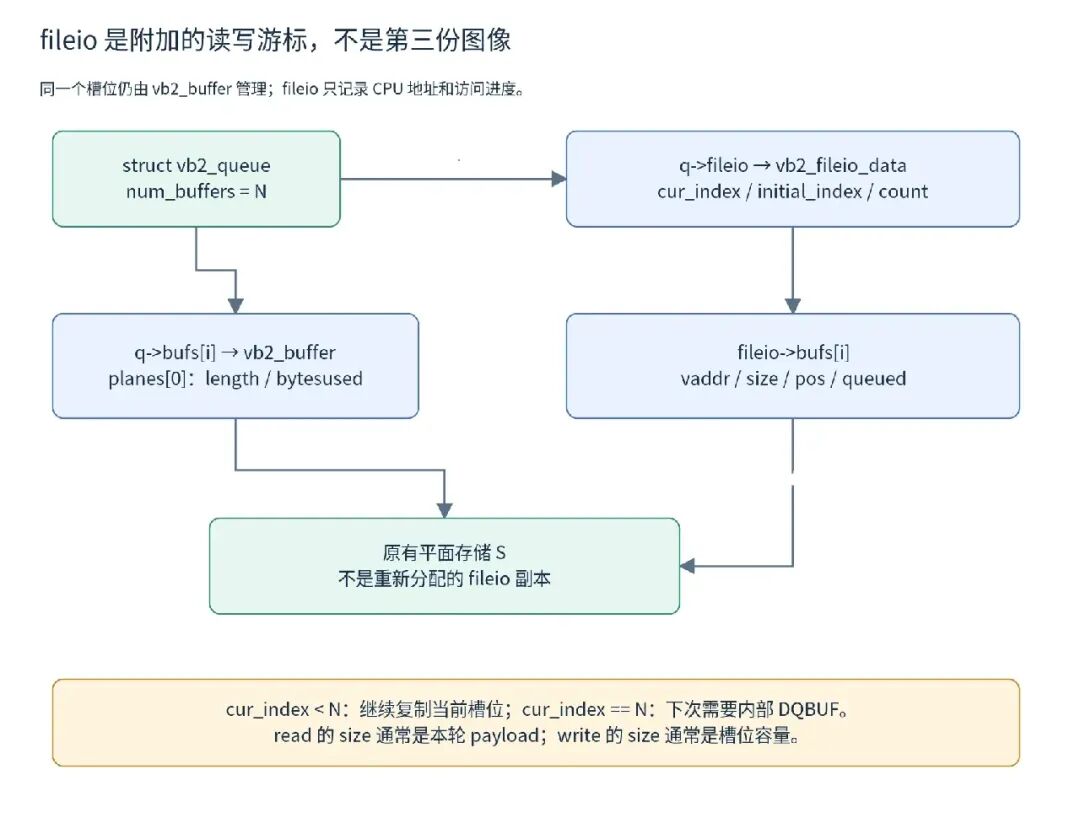

图 3：实线表达管理关联。fileio->bufs[i] 与 q->bufs[i] 共享索引，但保存的不是相同类型的对象，也不是两份像素。
q_count 和 dq_count 是这个适配控制块维护的累计动作计数，不是 q->queued_count 或 owned_by_drv_count 的替代品。初始化预排并不通过 __vb2_perform_fileio() 中增加 q_count 的那段代码，因此也不能简单把它当成全生命周期 QBUF 总次数。
5. 第一次访问：__vb2_init_fileio 怎样建立内部池
5.1 为什么还会出现 MMAP
fileio 明确设置：
fileio->count = count;
fileio->memory = VB2_MEMORY_MMAP;
fileio->type = q->type;
q->fileio = fileio;
ret = vb2_core_reqbufs(q, fileio->memory, 0, &fileio->count);
这里的 VB2_MEMORY_MMAP 使核心使用内存后端的分配路径，建立内部平面存储。它描述内部存储来源，不表示应用已经执行 mmap，也不要求 read 的目标地址来自视频设备映射。
这条路径直接进入 vb2_core_reqbufs()，不是从应用的 vb2_ioctl_reqbufs() 重新走一遍。后端必须能分配、释放，并给 CPU 提供有效地址；当前初始化函数显式检查 mem_ops->vaddr，但不替驱动证明其他所有配置组合都正确。VB2_READ 与 VB2_MMAP 也是两种支持位，不能只因内部采用 MMAP 内存模型就把它们当成同一个能力。
5.2 q->fileio 为什么要在申请前设置
初始化先分配控制块、设置内存模式，再把 q->fileio 指过去，随后申请缓冲区。这样 queue_setup() 执行时，驱动能够通过 vb2_fileio_is_active() 判断当前是不是文件读写模式。
前面 vivid 拒绝交替场的检查，就依赖这个时序。若把流程图画成“先申请完成，最后才设置 fileio”，会看不懂这类驱动检查为什么能够生效。
初始请求数量是 1，但第五篇已经讲过：核心下限、驱动布局回调和实际分配结果共同决定最终数量。后续循环全部以 q->num_buffers 或返回结果为准。
5.3 获得每个平面的 CPU 地址
核心分配成功后，fileio 拒绝实际平面数不为 1 的布局，然后为每个对象取出地址与容量：
for (i = 0; i < q->num_buffers; i++) {
fileio->bufs[i].vaddr = vb2_plane_vaddr(q->bufs[i], 0);
if (fileio->bufs[i].vaddr == NULL) {
ret = -EINVAL;
goto err_reqbufs;
}
fileio->bufs[i].size = vb2_plane_size(q->bufs[i], 0);
}
有 vaddr 回调还不够，每次返回值也必须有效。返回 NULL 时，这份实现返回 -EINVAL 并撤销已建立的池。
这同样解释了为什么并非所有可以 DMA 的存储都适合直接挂 read/write。若所选分配属性不提供 CPU 映射，设备可以使用它，却未必能完成这里需要的 CPU 复制。fileio 的限制应看实际后端与分配属性，而不是只看名字中有没有 DMA。
5.4 CAPTURE 预排全部槽位，OUTPUT 留待填写
read 模式依次调用：
vb2_core_qbuf(q, i, NULL, NULL);
把实际分配的所有内部缓冲区预排进去，随后将两个索引设为 N。write 模式跳过这个循环，两个索引保留清零分配得到的 0。
两种模式最后都调用 vb2_core_streamon(q, q->type)。读端通常已有足够的预排对象，可以立即进入驱动启动；写端尚未提交对象，在 min_buffers_needed > 0 的配置下只记录流请求，等后续写入并提交达到门槛，再由 QBUF 路径触发启动。最低门槛为 0 的配置可能更早调用启动回调，不能把“写端必然延后启动”当成无条件规则。
图 4：初始化的核心差异是预排时机。图中 count=1 是起点，不是保证最终数量为 1。
5.5 失败出口与正常关闭并不是同一条路径
初始化在申请之后失败，会尝试用 vb2_core_reqbufs(..., count=0) 撤销池，然后清 q->fileio 并释放控制块。申请本身失败则直接清理控制块。初始化失败分支没有先调用 __vb2_cleanup_fileio()，不能把正常关闭的停流顺序直接套上去。
这条安排依赖核心启动失败的回收约定，以及驱动正确撤销启动过程中取得的实际资源。公共框架回收对象，不等于替一个错误驱动停止仍在运行的 DMA。
实现对照：__vb2_init_fileio()、vb2_core_reqbufs()、vb2_core_streamon()。
6. 没有 v4l2_buffer 参数，内部 QBUF/DQBUF 怎样工作
6.1 省掉的是应用描述，不是缓冲区状态机
fileio 调用排队时已有内部索引，调用出队时只需要返回索引：
vb2_core_qbuf(q, index, NULL, NULL);
vb2_core_dqbuf(q, &index, NULL, nonblock);
QBUF 的 pb=NULL 表示没有本次应用传入的 V4L2 描述，最后一个 NULL 表示不是绑定 Media Request 的提交。DQBUF 的 pb=NULL 表示不填写一份返回给应用的 v4l2_buffer，但仍通过 pindex 告知内部调用方拿到了哪个槽位。
核心仍然执行合法状态检查、准备、驱动接收、完成队列管理、buf_finish 和 DEQUEUED 恢复。队列被配置成 requires_requests 时，直接排队依然可能被核心拒绝；fileio 不能绕过请求模式约束。
6.2 NULL 不等于跳过所有适配回调
在 vb2_core_dqbuf() 中，pb 非空才执行接口描述填充；完成对象的摘除和状态复位不以 pb 非空为前提。因此 fileio 能取得真实的完成对象，而不是伪造一个应用缓冲区来骗过接口层。
但对准备路径，不能反推“pb 是 NULL，所以 buf_ops 完全不工作”。MMAP 准备仍调用：
staticint __prepare_mmap(struct vb2_buffer *vb)
{
int ret = 0;
ret = call_bufop(vb->vb2_queue, fill_vb2_buffer,
vb, vb->planes);
return ret ? ret : call_vb_qop(vb, buf_prepare, vb);
}
这里仍然可能执行 fill_vb2_buffer。后面分析 write 时，就会看到这处跨层行为会影响输出载荷。读源码时必须跟到真正的回调，不能拿某一层的空指针参数替代下层执行条件。
实现对照：vb2_core_qbuf()、__prepare_mmap()、__vb2_get_done_vb()、vb2_core_dqbuf()。
7. read 的一轮：取回、复制、必要时重新排队
7.1 先取得完成槽位，而不是直接读正在写的存储
进入 __vb2_perform_fileio() 后，当前索引若达到 N，就执行内部 DQBUF。没有完成结果时，阻塞模式会等待，非阻塞模式会返回 -EAGAIN；停流和队列错误也会沿核心出队检查返回。
成功取回后，fileio 保存实际索引，重置复制位置，并使用本轮有效数据量设置读取范围：
fileio->cur_index = index;
buf = &fileio->bufs[index];
b = q->bufs[index];
/*
* Get number of bytes filled by the driver
*/
buf->pos = 0;
buf->queued = 0;
buf->size = read ? vb2_get_plane_payload(q->bufs[index], 0)
: vb2_plane_size(q->bufs[index], 0);
本节先取 data_offset=0。多平面 API 中单个内存平面但偏移非零的分支存在额外问题，留到第 12 节按实际算式分析。
7.2 一次调用最多跨过当前一个缓冲区的剩余部分
下一步限制请求长度，并执行复制：
if (buf->pos + count > buf->size) {
count = buf->size - buf->pos;
dprintk(q, 5, "reducing read count: %zd\n", count);
}
/*
* Transfer data to userspace.
*/
dprintk(q, 3, "copying %zd bytes - buffer %d, offset %u\n",
count, index, buf->pos);
if (read)
ret = copy_to_user(data, buf->vaddr + buf->pos, count);
else
ret = copy_from_user(buf->vaddr + buf->pos, data, count);
if (ret) {
dprintk(q, 3, "error copying data\n");
return -EFAULT;
}
/*
* Update counters.
*/
buf->pos += count;
*ppos += count;
正常前提是 0 <= pos <= size。如果本次请求大于当前剩余量，就缩短到剩余量；复制成功后，pos 与 *ppos 都增加本次复制字节数。
这里没有循环去接着取第二个完成缓冲区。因此，请求 2 MiB 不表示会把两三帧拼满这个请求。对本篇的固定帧场景，一次最多返回当前这一帧的剩余部分。
ppos 是文件位置跟踪量，不是像素存储中的长期 seek 坐标。设备文件的这套读取逻辑不是普通磁盘文件随机寻址，实际复制位置由 fileio 的 pos 管理。
7.3 未读完就保留，读完才回排
如果复制后 pos < size，函数直接返回复制量，继续保留当前内部槽位。下一次 read 不会再 DQBUF，而是从这个 pos 继续。
读完时，fileio 设置平面载荷，调用核心 QBUF；成功后将 pos 复位、恢复容量、标记已排队，并把 cur_index 设回 N。下次访问才需要再取完成对象。

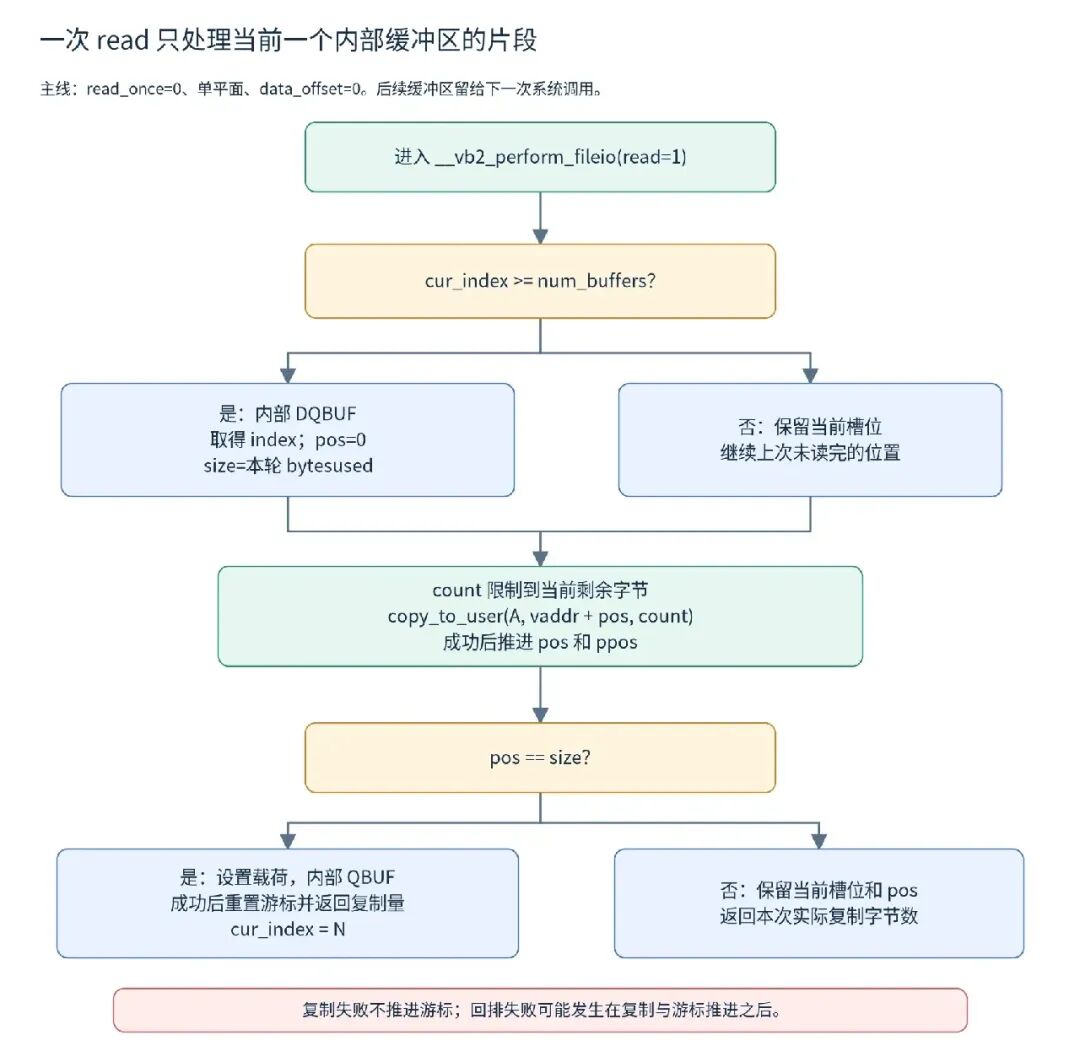

图 5：连续读取主线，忽略特殊 read_once 和非零 data_offset。重新排队成功之后仍返回本次复制量，不在同一次调用中继续读下一帧。
假设一帧 921600 字节，每次请求 400000：第一、二次各复制 400000，第三次复制剩余的 121600，并在完成后回排。第二、三次 read 不需要重新等待同一帧完成，因为该内部槽位已经由 fileio 取回。

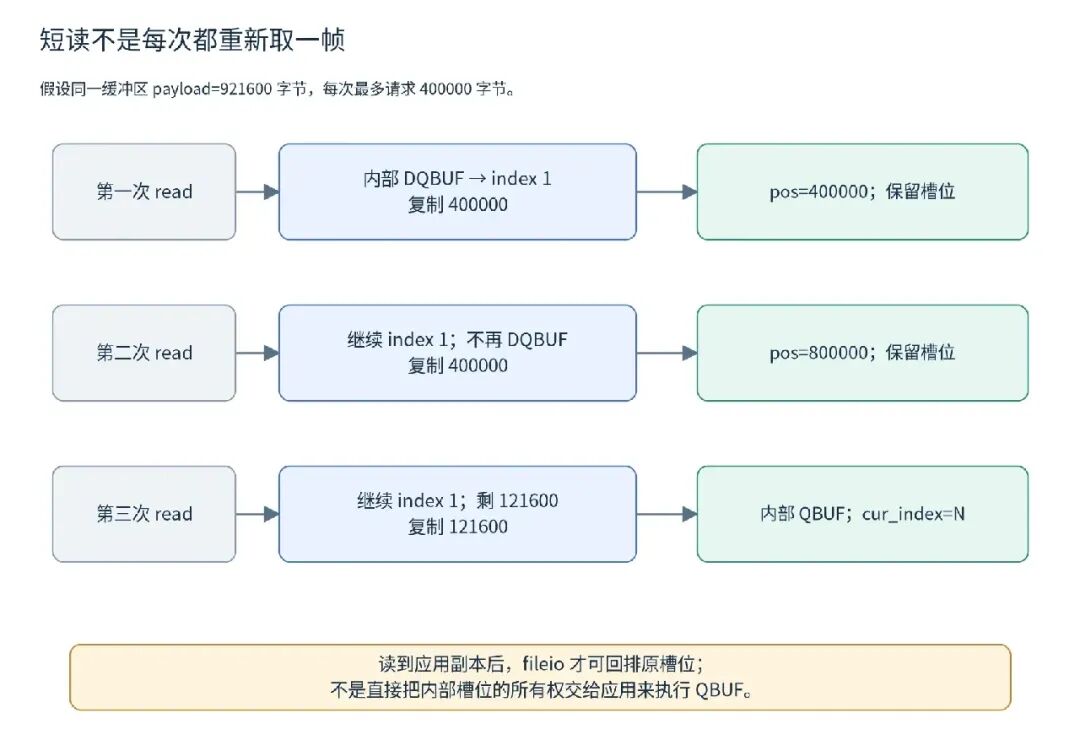

图 6：图示跟踪同一轮内部缓冲区使用，不是保证不同驱动的全部 read 错误恢复策略相同。
7.4 copy 失败和回排失败发生在不同时间
copy_to_user() 只要报告还有字节未复制，当前 helper 就返回 -EFAULT，不推进 pos。但应用目标空间可能已经被写入一部分，不能把失败解释成“一个字节都没有改变”。
另一种情况是：复制成功，游标已经增加，然后内部 QBUF 失败。函数会返回 QBUF 的错误，而不是这次已经复制的字节数。此时应用空间和内部游标都可能已变化，不能简单盲目重试并假设从同一个帧首开始。
通用 read 文档描述的是接口约定；本篇这些分支描述的是所读 helper 的真实控制流。排障时应记录失败来自 DQBUF、复制还是重新排队，不能只用最后一个 errno 推测全部过程。
8. write 的一轮：填充槽位，再把它交给设备
8.1 首轮没有可等待的完成结果
OUTPUT 初始化没有预排。cur_index=0 时，首次 write 直接取得第 0 个内部槽位，将 A 的字节复制到它的 vaddr + pos。
默认 fileio_write_immediately=0。若没有写满槽位，函数保留位置并返回本次复制量，不调用核心 QBUF。下一次 write 可以继续填剩余空间。
槽位写满，或明确配置立即提交时，进入以下代码：
b->planes[0].bytesused = buf->pos;
if (copy_timestamp)
b->timestamp = ktime_get_ns();
ret = vb2_core_qbuf(q, index, NULL, NULL);
dprintk(q, 5, "vb2_dbuf result: %d\n", ret);
if (ret)
return ret;
这里的时间戳只在 OUTPUT 且配置了 copy_timestamp 时由内核补写。它不是应用提供的 PTS，也不能补回 write 接口没有传递的其他逐帧元数据。
8.2 提交成功后，initial_index 决定去哪里继续
首轮提交第 0 个槽位后，initial_index 变为 1；之后继续使用第 1 个尚未提交的槽位。只有首轮 N 个槽位都提交成功，initial_index 和 cur_index 才达到 N，下一次 write 才执行内部 DQBUF，等待设备已经消费完的槽位。
回收时按内部 DQBUF 返回的索引选择存储，不承诺总是按 0、1、2 固定循环。该对象随后重新填写、重新 QBUF，才形成稳定的 OUTPUT 周转。

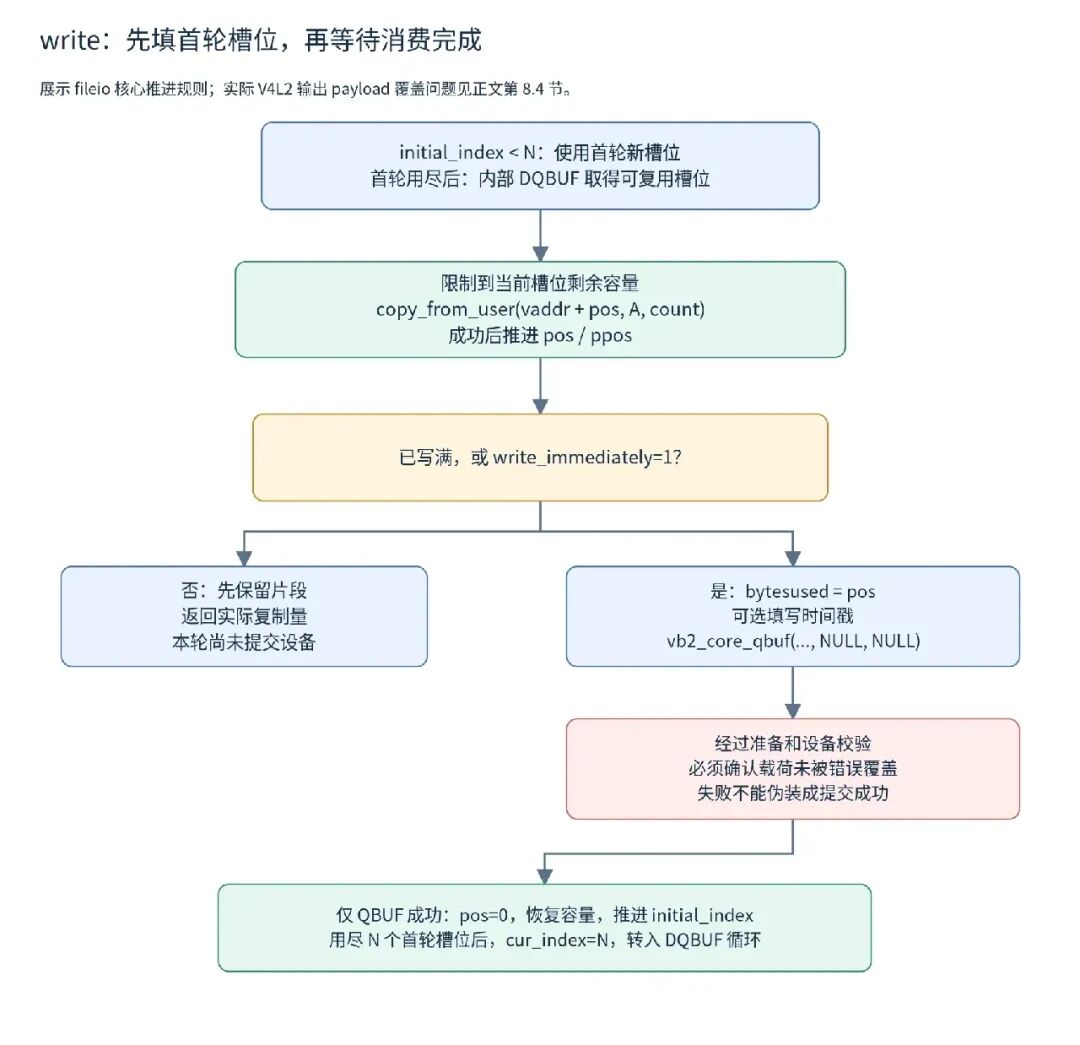

图 7：该图描述 fileio 核心推进条件。进入 QBUF 后仍需通过实际适配和驱动校验；本份 V4L2 输出配对问题见第 8.4 节。
8.3 write_immediately 不是任意短帧都能被设备接受
打开 write_immediately 后，一次成功复制的片段就可以触发提交，bytesused 取当前 pos。但驱动仍可能要求完整图像容量；一个只有几百字节的 RGB 帧可以在 buf_prepare 被拒绝。
默认积累模式同样要尊重返回值。若槽位只剩 100 字节，write 请求 500 字节，本次最多复制 100，另外 400 应由应用根据实际成功返回值处理。这里不会自动跳到下一块继续复制。
对固定大小原始图像，按协商后的完整布局组织输入最容易保证一致；压缩载荷、含头部的布局以及多平面描述，不应凭“write 可以传任意字节数”就假设都能被这一层表达。
8.4 本份实现的跨层问题：刚设置的 bytesused 会被覆盖
这是必须与正常推进规则一起读的一处细节。fileio 在提交前写的是：
b->planes[0].bytesused = buf->pos;
而 __prepare_mmap() 会继续调用 V4L2 的 __fill_vb2_buffer()。该函数从 V4L2 扩展中的平面暂存数组复制字段：
staticint __fill_vb2_buffer(struct vb2_buffer *vb, struct vb2_plane *planes)
{
structvb2_v4l2_buffer *vbuf = to_vb2_v4l2_buffer(vb);
unsignedint plane;
if (!vb->vb2_queue->copy_timestamp)
vb->timestamp = 0;
for (plane = 0; plane < vb->num_planes; ++plane) {
if (vb->vb2_queue->memory != VB2_MEMORY_MMAP) {
planes[plane].m = vbuf->planes[plane].m;
planes[plane].length = vbuf->planes[plane].length;
}
planes[plane].bytesused = vbuf->planes[plane].bytesused;
planes[plane].data_offset = vbuf->planes[plane].data_offset;
}
return0;
}
普通应用 QBUF 路径事先整理了这份扩展描述；fileio 的直接核心调用没有经过同样的填入过程。在新建立的、清零分配的 V4L2 缓冲区中，vbuf->planes[0].bytesused 初值为零。
于是，本份实现的典型 OUTPUT 首轮路径可能是：
write 复制满一个槽位
→ 通用 vb->planes[0].bytesused 设为已复制量
→ __prepare_mmap 调用 __fill_vb2_buffer
→ 从扩展平面暂存值复制 0，覆盖通用 bytesused
→ 驱动 buf_prepare 观察到 0
vivid 的 vid_out_buf_prepare() 会检查有效载荷至少满足当前格式；在上述条件下，完整帧也可能被判为不足而返回 -EINVAL。这不是应用少写了字节，而是层间传递丢掉了长度。捕获端的 prepare 会按格式重新设置载荷，因此不能把相同结论机械套到 read。
本轮保留实际 __vb2_perform_fileio()、__prepare_mmap()、__fill_vb2_buffer() 的函数体，在受控依赖下复现了覆盖；驱动最小载荷检查使用了与 vivid 对应的替身。它证明这段赋值链的控制流，不等于实际内核和硬件运行测试，也不据此认定所有版本都存在同样问题。
因此，前面图示的 write 成功循环有一个必要前提：下层适配和驱动正确接受了 fileio 准备的载荷。本文没有偷偷修改源函数来得到一个“全部正常”的示例。迁移或修复时应核对对应版本，保证 fileio 的直接描述与常规 V4L2 描述转换分别有清楚的约定，而不是仅在应用端多写几次来掩盖。
9. 阻塞和非阻塞：等待的仍是同一条完成队列
9.1 O_NONBLOCK 传到了哪里
包装层取 file->f_flags & O_NONBLOCK，依次传给 vb2_read/write()、__vb2_perform_fileio()，最后在需要槽位时传入 vb2_core_dqbuf()。
没有完成对象且 nonblock 为真，核心返回 -EAGAIN。阻塞时则等待 done_wq，直到出现完成对象、队列停止、队列错误或信号等变化，再重新检查。
这份 __vb2_perform_fileio() 的参数注释把 nonblock 的 0/1 说明写反了；实际控制流以传入的 O_NONBLOCK 和出队函数判断为准。不能照抄这个注释，把“1”解释成阻塞。
非阻塞不等于整个调用零等待。首次进入还可能分配内存、取得操作锁并调用驱动；它限制的是相关数据等待语义，而不是让所有初始化步骤都变成不可睡眠操作。
9.2 操作锁为什么需要在等待时暂时让出
外层 vb2_fop_read/write 取得操作互斥锁。若内部 DQBUF 没有结果，VB2 使用 wait_prepare 暂时释放约定的锁，醒来后再通过 wait_finish 取得它。vivid 使用标准 vb2_ops_wait_prepare/finish，其 q->lock 指向 dev->mutex，与外层选择一致。
这允许其他合规操作推进队列状态或让错误条件生效。它不是允许两个线程同时无序修改 fileio 游标。另一个共享同一文件对象的线程进入时，waiting_in_dqbuf 会导致当前 helper 返回 -EBUSY，而不是为它再创建一份私有读写进度。
驱动完成路径使用自己的队列或完成锁，并不靠占有应用操作锁才能报告完成。把操作锁、完成自旋锁和设备私有锁混成一把，会错误推导出等待死锁或数据安全结论。
9.3 短读和设备回压
一次短读结束后，当前内部对象已经出队但尚未回排，驱动暂时不能再次使用它。若应用长时间只消费一小段，池中可用位置会减少。其他对象也陆续完成而未归还时，设备端如何处理缺少存储的情况，由驱动决定。
write 方向相反：所有槽位都提交且设备尚未归还时，下一次需要槽位的 write 才等待或返回 EAGAIN。某次 write 返回成功，不表示设备已经赶上消费速度，更不意味着关闭时会自动排空所有已提交数据。
实现对照：__vb2_wait_for_done_vb()、vb2_ops_wait_prepare/finish()、vivid 的两张队列操作表。
10. poll 也可能是第一次真正启动采集的入口
10.1 先登记等待关系，再决定是否启动 fileio
vb2_core_poll() 先执行 poll_wait(file, &q->done_wq, wait)，然后检查请求的事件。满足以下条件时，它可以调用 __vb2_init_fileio()：当前没有缓冲区、没有 fileio、队列支持对应的 READ/WRITE，并且本次关心相应的数据事件。
读端初始化会预排并请求启动；写端初始化后可立即报告可写。只订阅 POLLPRI 的事件观察，不走这条自动启动数据流的分支。

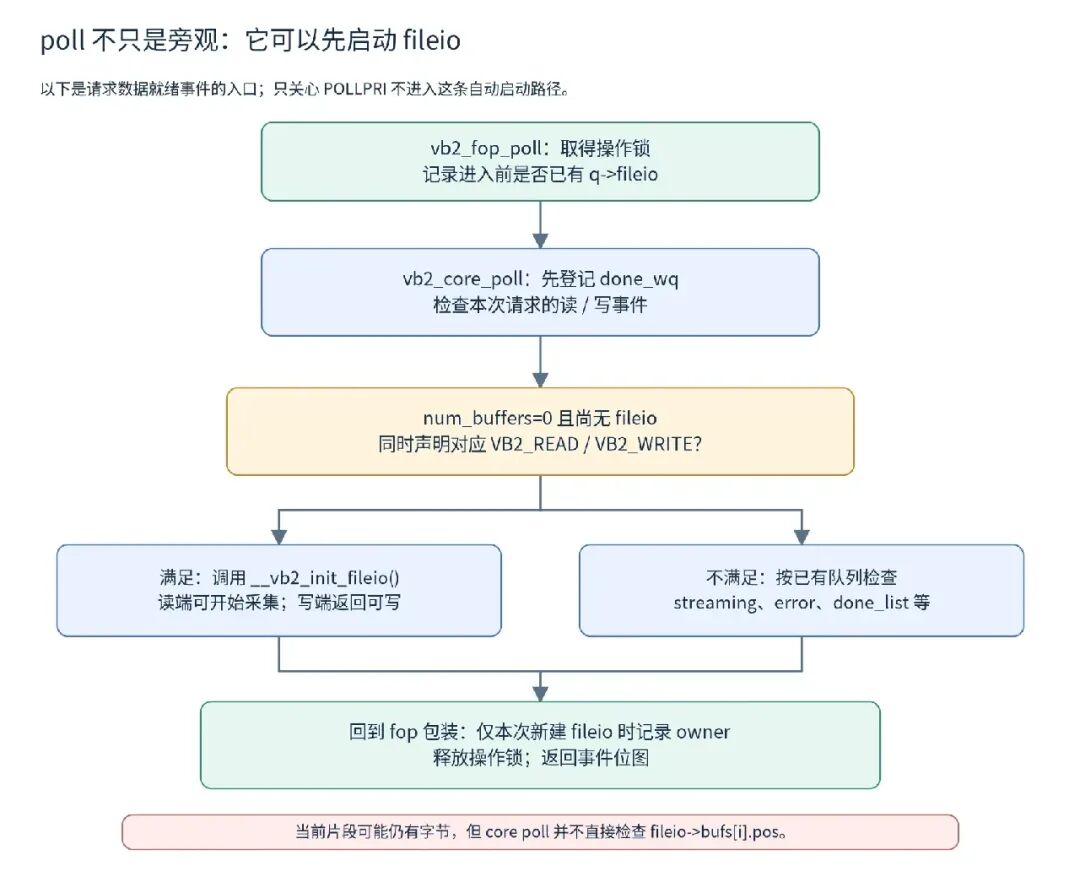

图 8：状态改变发生在 core poll 的自动初始化中；owner 则由外层 fop 包装根据“本次是否新建 fileio”更新。
因此，“还没有调用 read，所以设备一定没有开始采集”并不成立。一个先执行 poll 的程序，就可能创建内部池并进入运行状态。
10.2 POLLIN 不是对某个结果的预订
普通 CAPTURE 就绪检查观察完成列表；OUTPUT 还会判断是否有尚未提交的内部槽位。返回之后，另一个操作仍可能改变状态，因此实际 read/write 仍需处理 EAGAIN、设备断开和错误。
更细的地方是：当前 core poll 不直接检查 fileio->bufs[cur_index] 是否保留了尚未复制完的片段。一次短 read 后，即使当前槽位仍有字节，下次直接 read 可以继续复制，但 poll 可能因完成列表尚空而没有报告输入就绪。
适合本篇观察程序的组织方式是：先做非阻塞 read，只有得到 EAGAIN 才 poll 等待。 不要在每次读取同一帧的残余片段之前，都额外强制等待一个新的完成事件。
10.3 poll 包装没有 read/write 那样的 owner 前置检查
vb2_fop_poll() 记录进入时的 fileio 指针，调用 vb2_poll()，仅在本次由无到有建立 fileio 时赋值 owner。它没有在入口调用 vb2_queue_is_busy()。
这意味着可以观察就绪，不等于随后一定获准读写。同样，已有显式缓冲区时 num_buffers != 0，core poll 不会随意把队列转换成新 fileio。应把模式选择、事件观察和实际操作权限分别判断。
实现对照：vb2_fop_poll()、vb2_poll()、vb2_core_poll()；接口边界见文末 poll 说明。
11. 不混用两套队列控制：谁启动，就由谁负责收尾
11.1 显式申请与 fileio 初始化互斥
如果应用已经成功 REQBUFS，即使尚未 STREAMON，fileio 初始化仍会因 q->num_buffers > 0 返回 EBUSY。申请了 MMAP 存储以后再调用 read，并不会自动“读取刚才 mmap 的那块”。
反过来，fileio 活跃时，公开的 QBUF/DQBUF、STREAMON/STREAMOFF 等 V4L2 适配入口会拒绝混用。REQBUFS 的内存方式验证也有 fileio 检查。内部直接 core 调用不会经过这些公开入口的保护分支，这正是两层接口分开的用途。
不要把这一规则扩大成“所有 ioctl 都不可用”。能力查询、适用的格式读取或控制操作是否可用，要看各自入口；格式修改也会受到池已建立等状态约束。QUERYBUF 没有统一 owner 检查，也不代表可以把观察到的内部池接管过来。
11.2 为什么不能靠公开 STREAMOFF 停掉当前 fileio
vb2_streamoff() 的函数体很明确：
intvb2_streamoff(struct vb2_queue *q, enum v4l2_buf_type type)
{
if (vb2_fileio_is_active(q)) {
dprintk(q, 1, "file io in progress\n");
return -EBUSY;
}
return vb2_core_streamoff(q, type);
}
fileio 自己使用 vb2_core_streamoff() 退出，而应用提交 STREAMOFF 走的是这里的公开适配层。把两者写成一条同名调用链，会得到“既拒绝 fileio 又用它退出 fileio”的矛盾。
对本文的通用文件读写路径，正常退出依赖当前 file 最终 release 所走的队列清理；不是要求应用成功调用公开 STREAMOFF 后才能 close。
11.3 清理先停止，再释放控制块和内部池
staticint __vb2_cleanup_fileio(struct vb2_queue *q)
{
structvb2_fileio_data *fileio = q->fileio;
if (fileio) {
vb2_core_streamoff(q, q->type);
q->fileio = NULL;
fileio->count = 0;
vb2_core_reqbufs(q, fileio->memory, 0, &fileio->count);
kfree(fileio);
dprintk(q, 3, "file io emulator closed\n");
}
return0;
}
这个函数先 core STREAMOFF 取消实际运行和排队，再清 q->fileio，以零数量撤销缓冲区池，最后释放 fileio 控制块。清 fileio 指针没有释放像素；实际存储释放由核心和内存后端的对应路径继续完成。
最终关闭时，_vb2_fop_release() 在操作锁下检查 owner。属于当前上下文才调用 vb2_queue_release()、清 owner，之后解除操作锁，再清理标准文件句柄。vb2_core_queue_release() 先调用上述 fileio 清理，随后还有自己的队列取消和缓冲区清理，不能在图里漏掉这段外层收尾。

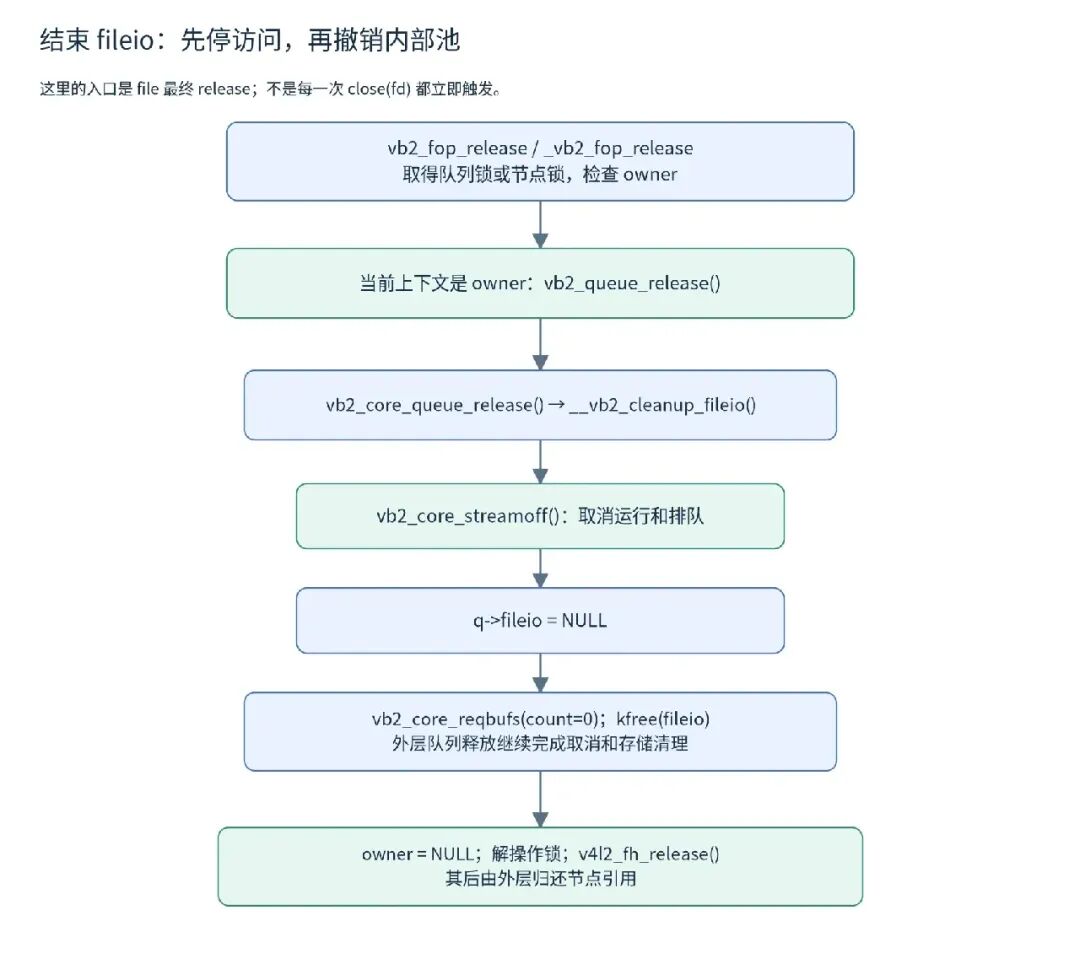

图 9：内部 core 退出不受公开 ioctl 的 fileio 拒绝检查影响。图示省略节点外层可选 Request 锁，不改变这里的对象清理顺序。
11.4 close 不是强制中断其他线程的 read
dup、继承的描述符和进行中的系统调用，都可能继续持有 struct file。另一个线程 close 一个 fd，并不能据此保证正在阻塞的 read 立即结束并释放内部池。
应用应先结束自己的读写循环，再归还最后的文件引用。示例使用非阻塞 read、有限时 poll 和信号标志实现可退出循环，不在信号处理函数中做复杂的驱动调用。对设备断开，还要由驱动结束实际访问并通过错误或注销机制配合等待者。
OUTPUT 退出也不是 drain 协议。还没写满、还没提交的片段可以被丢弃；已经提交但未消费完的对象会随停止取消。需要逐帧确认消费完成时，显式队列接口通常更能表达需要的状态。
12. 几处不能按“名字”理解的实现边界
12.1 read_once 的当前返回值与常见预期不同
这个选项的意图是读完首个出队对象后停止 fileio。但当前实现进入末尾分支时执行：
if (read && fileio->read_once && fileio->dq_count == 1) {
dprintk(q, 3, "read limit reached\n");
return __vb2_cleanup_fileio(q);
}
复制和 pos 推进发生在这之前，而 __vb2_cleanup_fileio() 返回 0。因此，当本次复制刚好读完首个对象时，数据已复制，helper 却返回清理结果 0，而不是本次复制字节数。
若之前分多次读取，前面的片段可以返回正数，最后一段返回 0；如果一开始就请求整个有效载荷，则第一次也可能返回 0。控制块已被销毁，随后再调用还可能重新初始化，不能把它描述成一个可靠的“一帧后永久 EOF”协议。
本篇主线不设置该选项。受控测试重现了这个返回路径，但未把它修改成理想行为，更没有把 0 解释成硬件没有产生图像。
12.2 单个内存平面中的 data_offset 被重复扣减
当前 MPLANE read 分支先设置 size = bytesused，然后：
if (is_multiplanar && read &&
b->planes[0].data_offset < buf->size) {
buf->pos = b->planes[0].data_offset;
buf->size -= buf->pos;
}
之后统一的剩余量计算仍然使用 size - pos。假设 bytesused=100、data_offset=20，按平面描述语义，有效区间应为 [20,100)，长度 80。代码却得到 pos=20、size=80，随后只允许复制 60 字节，覆盖 [20,80)，尾部 20 字节被遗漏。
如果偏移更大，使调整后的 size 小于 pos，后续无符号减法还会违反正常范围前提。本文只用受控的安全数值验证截短现象，不对真实设备执行危险边界复制。
所以，“实际只有一个平面”只解决了初始化入口的数量限制，不足以证明所有带 data_offset 的布局都被正确处理。本篇例子坚持偏移为零；非零偏移的实现必须单独核对，不能把这段代码当成通用正确模板。
12.3 零字节调用不能用来试探初始化
接口文档将 count=0 描述为无数据传输、无其他效果。当前 __vb2_perform_fileio() 却没有在初始化之前统一返回零的快捷分支，非空指针、零 count 的直接 helper 调用仍可建立 fileio；read 还可能先尝试出队。
这是函数层面的检查结论。实际系统调用还涉及 VFS 和具体驱动入口，本篇没有用替身测试断言所有架构上的 syscall 行为完全相同。观察程序不发送零 count，也不拿零长度 read/write 做无副作用的能力探测。
12.4 队列错误不等于当前残余片段一定立即拒绝
队列错误通常在核心准备或出队处被检查。如果 fileio 正保留一个已取回的槽位，它可能先复制残余字节，到回排时才碰到 core QBUF 的错误。这与“进入 helper 的第一行就统一检查 q->error”不同。
这个顺序再次说明：已经复制、已经更新游标和最终系统调用成功，不应混作同一个事件。排查错误后继续读写是否合理，要看当前阶段，不能只按一个 errno 编写无条件重试。
实现对照：__vb2_perform_fileio() 的三个特殊分支；第 8.4 节另讨论输出 payload 配对。这里的异常均限定于所读实现，不推广到所有 VB2 版本。
13. 内核线程也能复用这套机制，但不是 read 自动创建一个 vb2_thread
13.1 真正复用的入口是 vb2_thread_start
同一个核心文件还提供 vb2_thread_start() 和 vb2_thread_stop()。启动函数检查是否已有 threadio、已有缓冲区或 fileio，再调用 __vb2_init_fileio(q, !q->is_output)，保存回调和私有参数，创建 vb2_thread。
源码紧挨着入口有明确的用途限制：这份辅助函数用于 videobuf2-dvb 支持；其他使用场景需要另行评估，不能把它推荐成所有摄像头驱动都应采用的通用线程模板。
它也不是前面 VIMC 的 vimc_streamer_thread，更不是 vivid 的采集生成线程。三者可以都与缓冲区有关，但创建者、工作内容和退出协议各不相同。
13.2 回调直接拿内部对象，不经过应用复制
线程的正常循环是：取得完成对象，调用 fnc(vb, priv) 处理，随后核心 QBUF。OUTPUT 首轮与 write 一样先使用尚未提交的槽位，不立即等待 DQBUF。
DVB 的具体处理回调是：
staticintdvb_fnc(struct vb2_buffer *vb, void *priv)
{
structvb2_dvb *dvb = priv;
dvb_dmx_swfilter(&dvb->demux, vb2_plane_vaddr(vb, 0),
vb2_get_plane_payload(vb, 0));
return0;
}
它从内部对象取得 CPU 地址和载荷，直接送入软件解复用。这个适配入口没有 copy_to_user() 或 copy_from_user()；回调自身做什么是另一回事。共享初始化辅助函数，不等于共享 read/write 的那一段字节复制。
回调使用的地址仍受本轮交接限制。返回以后，缓冲区可能重新排队；不能在回调里把裸指针交给异步消费者，又立即返回并允许下一轮覆盖。

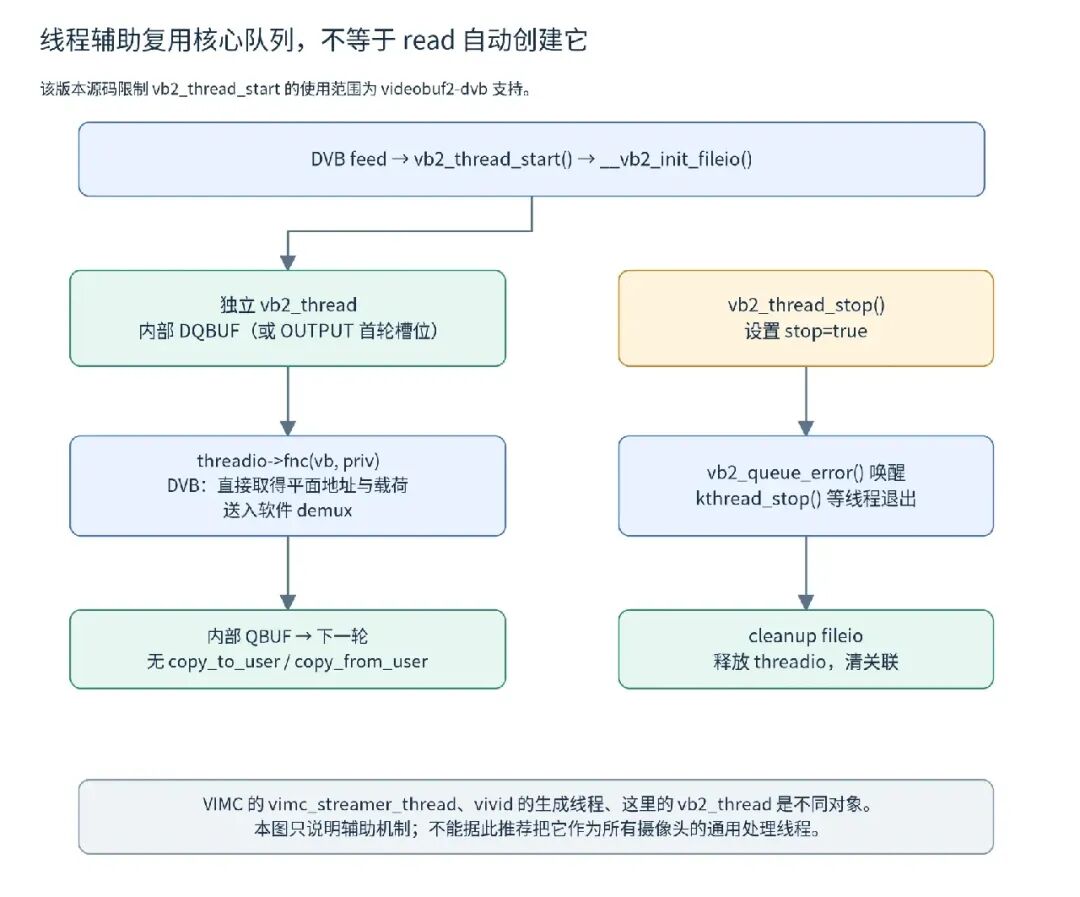

图 10：DVB 适配只是复用关系的具体证据，不把传输流对象当成普通视频帧，也不继续展开 DVB 解复用算法。
13.3 停止要先唤醒内部出队等待
vb2_thread_stop() 设置 threadio->stop，通过 vb2_queue_error() 唤醒 done_wq，再 kthread_stop() 等线程退出，随后清理 fileio、释放 threadio 并清指针。
线程在内部出队和排队周围使用 wait_finish/wait_prepare 配合操作锁。停止发起路径不能持着线程退出还需要取得的锁等待它结束；实际调用方必须满足配套约定。
这份实现还有两处不能忽略的限制。其一，核心 DQBUF 已恢复 DEQUEUED，线程随后用 vb->state != ERROR 判断是否调用回调，不能据此保证自动过滤先前 ERROR 完成的数据。其二，线程创建失败分支清理 fileio 并释放 threadio，却没有在该出口清掉已经设置的 q->threadio，需要单独审查后续错误恢复。本文只说明实际控制流，不给出“任意失败后可以直接重试”的保证。
线程辅助的这些边界不影响前面普通 read/write 的调用关系，因为那条路径根本没有调用 vb2_thread_start()。
14. 一个只通过 read 观察 fileio 的程序
14.1 实验先限定能确认的条件
配套 vb2_read_probe.c 只接受普通单平面 CAPTURE，并要求节点声明 READWRITE。它读取当前格式，不替正在使用的设备修改格式；申请普通应用存储，然后直接 read。程序没有调用 REQBUFS、QBUF、DQBUF、STREAMON、STREAMOFF 或视频 mmap。
参数中的次数表示成功返回正字节数的 read 调用次数，不是帧数。chunk 表示每次请求上限，默认使用当前 sizeimage。指定较小 chunk 时，可以观察同一对象分次复制，但打印中不虚构内核 index 或采集时间戳。
核心循环采用：
n = read(fd, data, chunk);
if (n > 0) {
/* 记录本次字节数；这不是保证取得一整帧。 */
} elseif (n < 0 && errno == EAGAIN) {
/* 只有无数据可取时才 poll，处理超时、信号和错误。 */
} else {
/* 零返回或其他错误结束观察，不伪造有效帧。 */
}
完整程序位于 examples/vb2_read_probe.c，包含能力与长度检查、参数范围、信号退出、有限时等待、错误清理和实际复制数据的简单校验和。
14.2 编译与运行
cc -std=c11 -Wall -Wextra -Werror -O2 \
vb2_read_probe.c -o vb2_read_probe
# 使用当前格式，每次请求不超过 sizeimage，观察 6 次正返回。
./vb2_read_probe /dev/videoX 6
# 每次最多请求 65536 字节，观察 20 次正返回；不是承诺取得 20 帧。
./vb2_read_probe /dev/videoX 20 65536
在空闲测试节点上运行，先确认选择的是 vivid 的普通采集节点或其他明确支持 read 的设备，格式实际为单平面、逐帧且布局适用。程序中的 X 是需要替换的节点编号，不假定 video0 就是目标节点。
第一次 read 或先前的 poll 可能真的启动采集；它不是只查看静态属性的探针。程序退出时关闭自己的 fd，让最终 release 处理内部 fileio。它不使用公开 STREAMOFF 强行切换模式，也不声称能在别的线程仍持有文件引用时强制终止全部访问。
14.3 为什么本篇不附一个“保证成功”的 write 演示
第 8.4 节的 payload 覆盖会影响实际输出提交。给出一个不说明该前提的 write 演示，然后把返回错误归因于应用或硬件，会误导定位。
因此，本篇用受控测试观察 write 的游标、首轮推进、立即提交和适配覆盖；实际输出测试应先核对目标代码与格式约束，再确认该配对问题已经得到处理。文档没有提供未经验证的修复补丁，也没有把测试替身当作真实 vivid 输出结果。
15. 排障时，先判断卡在哪一个阶段
VB2_READ、布局回调、实际平面数及后端地址取得。 | |
bytesused 检查 fileio、V4L2 扩展转换和驱动最低载荷，而不只看 count。 | |
调试记录建议同时包含当前 fileio 是否存在、cur_index/initial_index、当前 pos/size、q->streaming、q->start_streaming_called 和实际错误返回位置。只打印“read failed”无法区分是还未申请、正在等完成、复制失败，还是回排失败。
在驱动侧再观察 queue_setup、buf_prepare、buf_queue、start_streaming、buffer_done 和 stop_streaming 的进入次数，便能把本篇隐式动作与前面显式队列篇连接起来。
16. 把 read/write 放回整套缓冲区体系
fileio 提供的不是无缓冲区采集，而是一种由框架代理缓冲区周转的访问方式。
应用的 read/write 负责提出字节请求；fileio 保存当前槽位和复制进度；VB2 核心继续执行申请、准备、排队、完成和取消；驱动仍负责真实的数据生产或消费。内存后端仍然决定像素存储和访问关系。
这套方式适合接口简单、可以接受复制、对逐帧元数据要求不高的场景。需要跨设备共享、明确的缓冲区身份、完整结果标志、逐帧时间戳和更细的消费完成控制时，显式队列通常更容易表达需求。取舍不只是调用数量，而是应用究竟要控制哪一层交接。
读到这里，应当能够独立解释三个问题：为什么没有 QBUF 系统调用，驱动仍能收到 buf_queue；为什么一次短 read 之后能继续读同一块；为什么 write 返回正数，设备仍可能尚未开始处理这部分数据。 答案都藏在内部池、两个索引和那些直接 core 调用之间。
