夜雨聆风前两天工程部更新了一版租户施工图审图模板，我打印出来，蹲在工地门口翻了一遍。
写得真细。从施工说明到电气系统图，十一条，密密麻麻。小赵凑过来："杜哥，这模板够严谨吧？"
我没吭声，指着其中几条，一条一条给他掰。

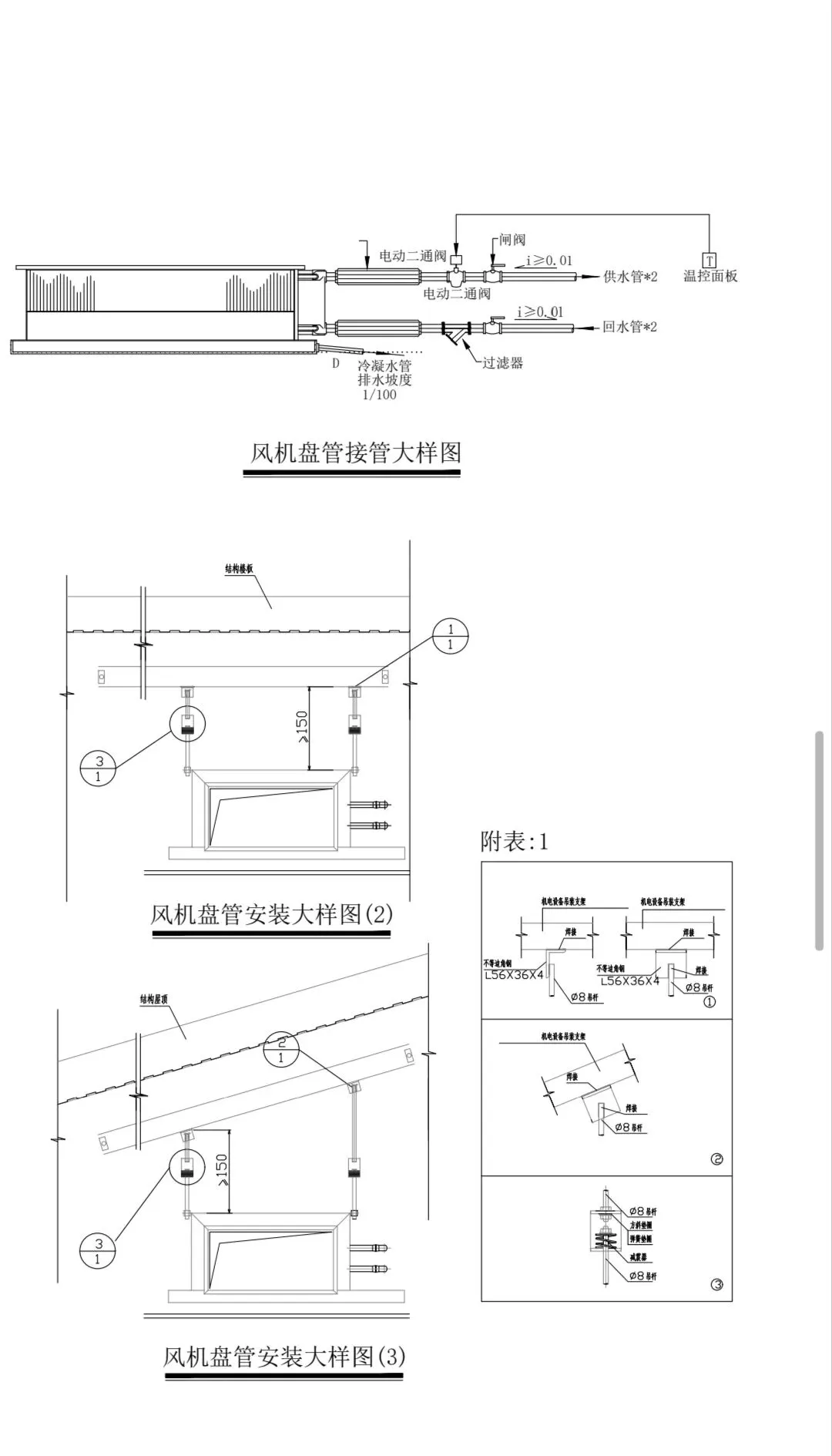

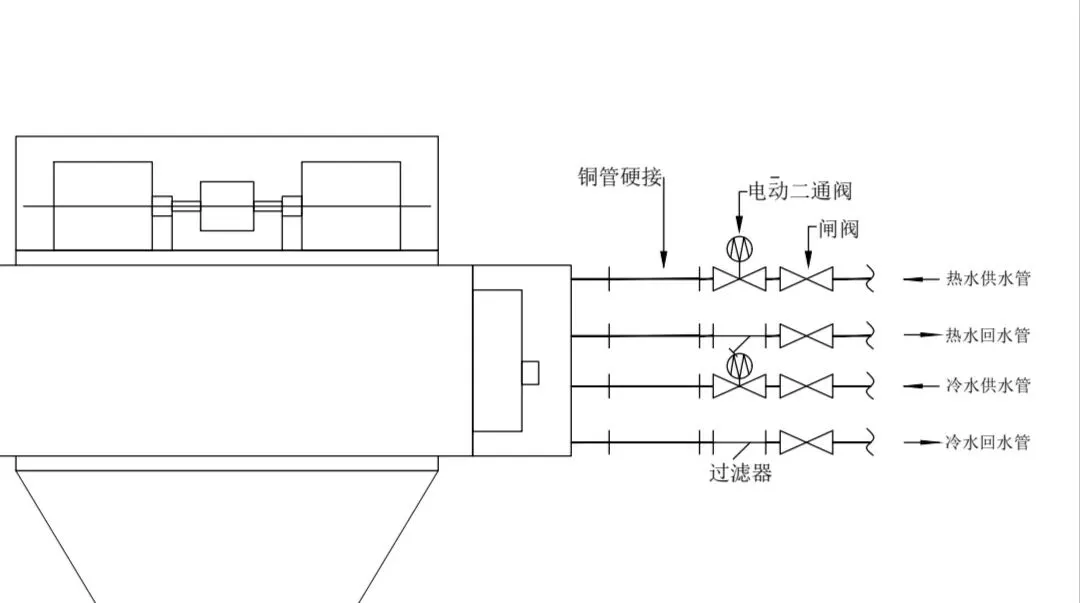

模板写的是"空调回水总管需增加Y型过滤器"
这话没毛病。但我见过太多租户设计师，看到"回水"俩字，直接画到每台风机盘管的回水管上。
过滤器装回水管，脏水已经流过盘管了，里头该堵的堵、该锈的锈。你后面再过滤，保护了个寂寞。
"回水总管"是系统层面的大管子，流速慢、杂质沉积，加过滤器是保护水泵和主机。租户那单台设备，过滤器得装供水端，保护的是盘管自己。
一字之差，"总管"变"支管"，系统保护变设备裸奔。模板写了"总管"，但没说清楚"不是每台设备的回水管"。这种歧义，审图的时候不掰扯，现场就得拆吊顶。
模板写的是"各类风管材质需为金属硬风管"
硬风管，对，防火、耐用。但我更关心的是：这金属风管，租户怎么装上去的？
模板没写支吊架。我见过租户用木条顶、用铁丝吊，风管变形、接口漏风，夏天冷凝水滴到吊顶上，商户以为是楼上漏水。
金属硬风管是材料要求，支吊架是安装要求。模板写了材料，没写安装，等于只画了一半的路。
模板写的是"租户需将厨房排油烟与厨房补风联动"
联动，对，节能。但我脑子里想的是：怎么联动？
是电气联动？BA联动？还是手动联动？模板没写。我见过最离谱的，排油烟风机和补风风机各有一个独立开关，厨师炒菜前两只手各按一个。这叫联动？这叫手忙脚乱，补风联动全靠人工。
控制逻辑没写清楚，施工单位各凭理解，有的联、有的不联，验收的时候扯皮。
模板写的是"补风设计需满足暖通设计规范要求"
"满足规范"，这话太虚了。规范要求补风量按排油烟的90%配，但模板没写具体数字。
我见过补风只配了50%的，排油烟呼呼抽，补风跟不上，就餐区的空调冷风全被吸进厨房排走了。排1小时，空调白干2小时，电费商户扛不住，最后投诉到物业。
模板写了"满足规范"，但没写90%这个数，租户设计师懒得查规范，拍脑袋定个风量，现场能耗全浪费。
模板写的是"所有装饰面与幕墙玻璃的间距应大于30mm"
30mm，对，防止热胀冷缩、方便维修。但我更关心的是：这30mm，租户怎么保证？
我见过租户直接把装饰板顶到玻璃上，玻璃受力，密封胶开裂，下雨天漏水。问租户，说"图纸没画节点，我们不知道怎么做"。
模板写了间距要求，没给节点详图。租户不是不想做，是不知道怎么做对。
模板最让我认可的一句话
模板最后有一句：
"租户的设计、施工需满足相关规范、行业标准及本设施基础预留条件，对因图纸不完善或其他因图纸而产生的相关问题，由租户承担一切风险或损失。"
我看了三遍。
这话把责任划清楚了，图纸问题租户扛。但老杜我想的是：责任划清楚了，问题就能少出吗？
模板十一条，写得都对。但每一条背后，都有没写到的执行细节：过滤器装哪儿、风管怎么吊、联动怎么控、补风按多少配、节点怎么做。
这些细节，模板写不了，也写不全。得靠审图的人，一条一条抠，一个一个问。
所以，我什么感觉？
这版模板，是写给租户设计师看的。
我这些念叨，是写给审图的人听的。
模板把路画好了，我们得在路上跑。路画得再好，路上有坑、有石头、有没写清楚的节点，车照样跑不起来。
模板写得挺全，但现场能用上几条，取决于审图的人有没有较真。
---
你们呢？
审图模板里写的这些要求，你们遇到过哪些"模板没写清楚"的问题？
评论区聊聊。
