一、实训目的

掌握数据配置流程：学习通过超级终端登录设备，并完成基础数据配置的标准操作步骤。
理解Loopback接口作用：理解Loopback接口作为设备逻辑标识（Router-ID）的工程意义。
强化操作规范意识：熟悉删除旧配置、保存配置、重启设备等关键操作，避免误操作导致的网络故障。

二、实训内容

本次实训，我们将基于已搭建好的物理网络，为1、2、3号机柜的ZXCTN 6300设备进行基础数据配置。核心任务如下：

开启服务器并进入超级终端
为1号机柜设备配置Loopback地址
为2号、3号机柜设备配置各自的Loopback地址

三、实操步骤详解

第一步：开启服务器并进入超级终端

由于是初次进行设备配置，我们需要通过网管服务器登录设备后台。操作如下：

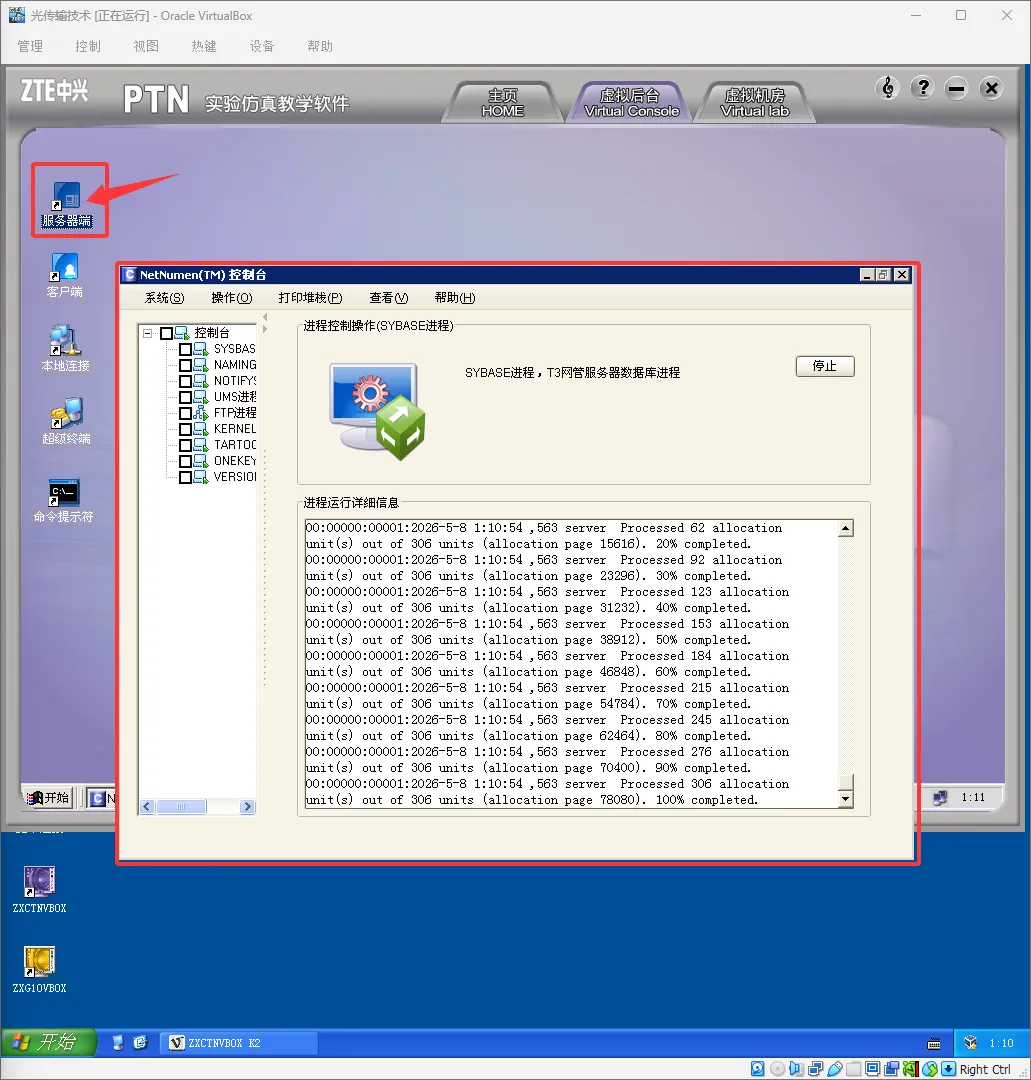

1、在虚拟机房中，双击启动【服务器端】图标。

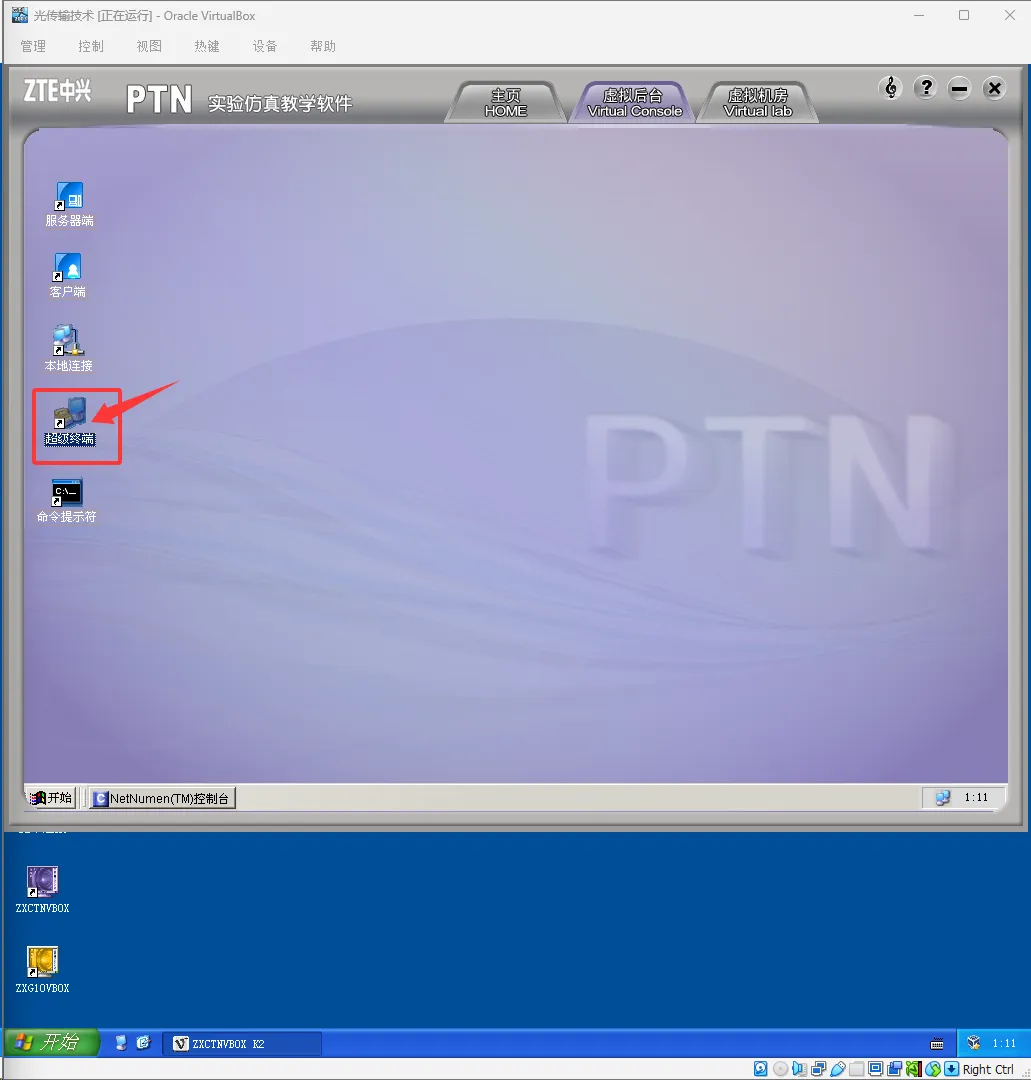

2、在打开的窗口中，找到并启动【超级终端】软件。

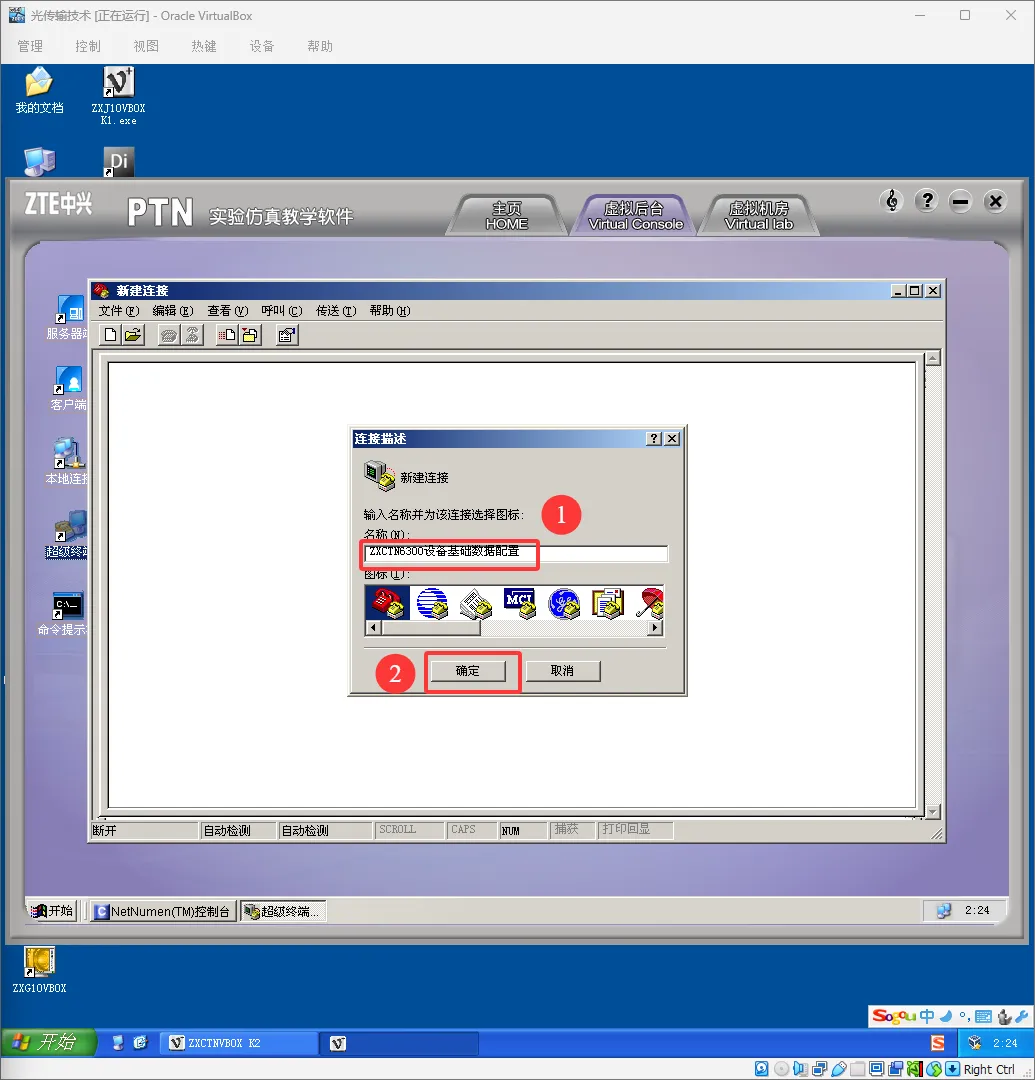

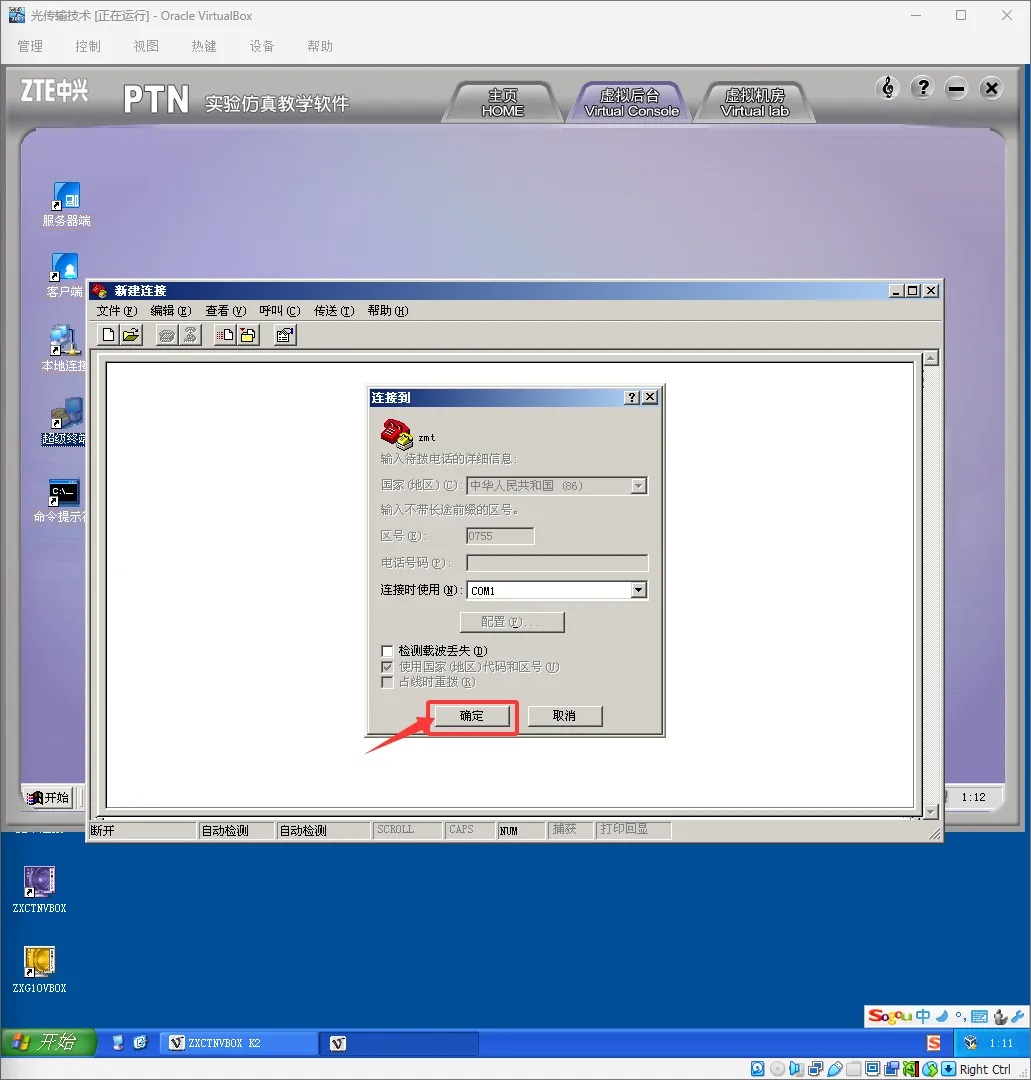

3、创建名称：【ZXCTN 6300设备基础数据配置】，点击【确定】。

4、端口选择COM1，点击【确定】。

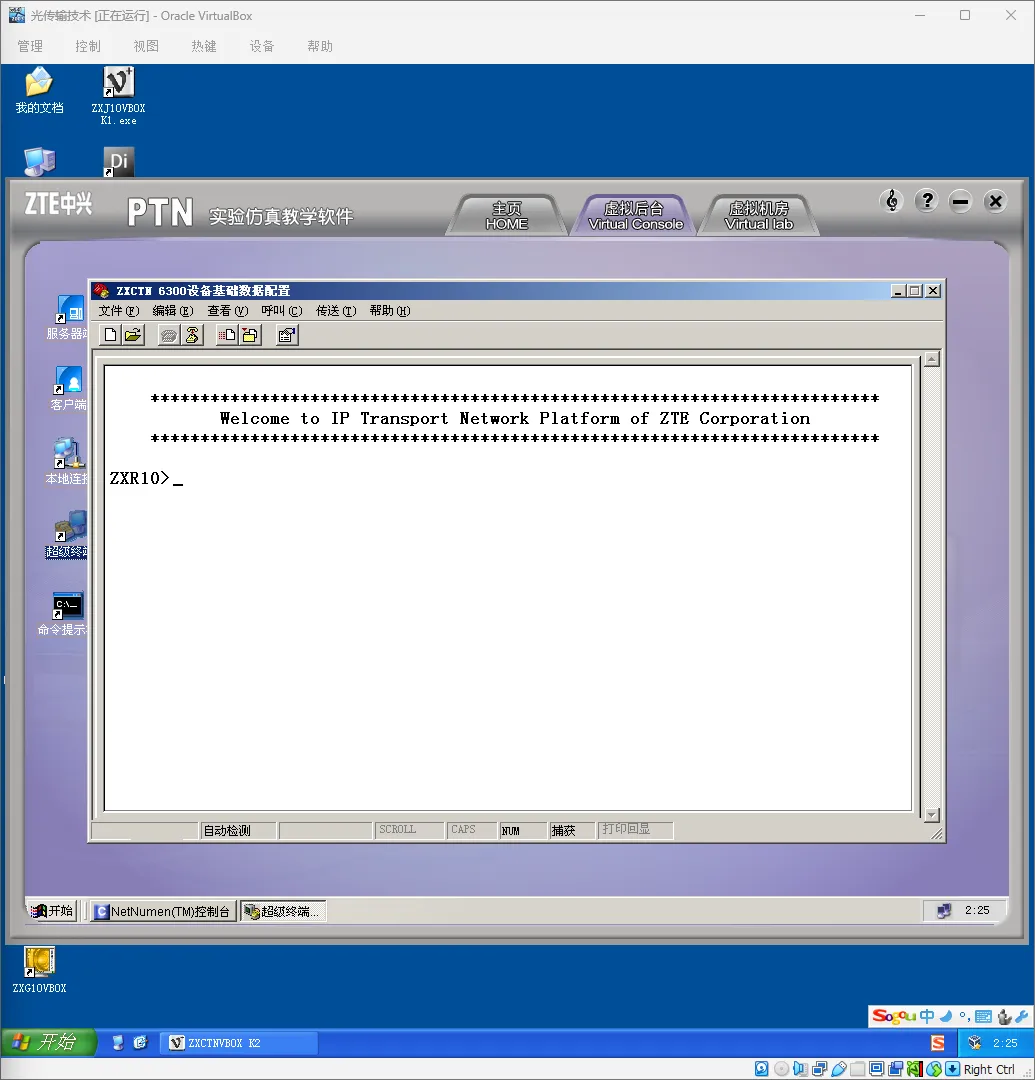

5、连接成功后，您将看到设备的命令行界面，在空白界面键盘按【enter】，出现提示符 ZXR10>。

第二步：1号机柜数据配置

我们首先对1号机柜的设备进行配置。在开始全新的配置之前，先来学习如何清空设备的出厂或旧配置。

（一）删除之前的配置数据

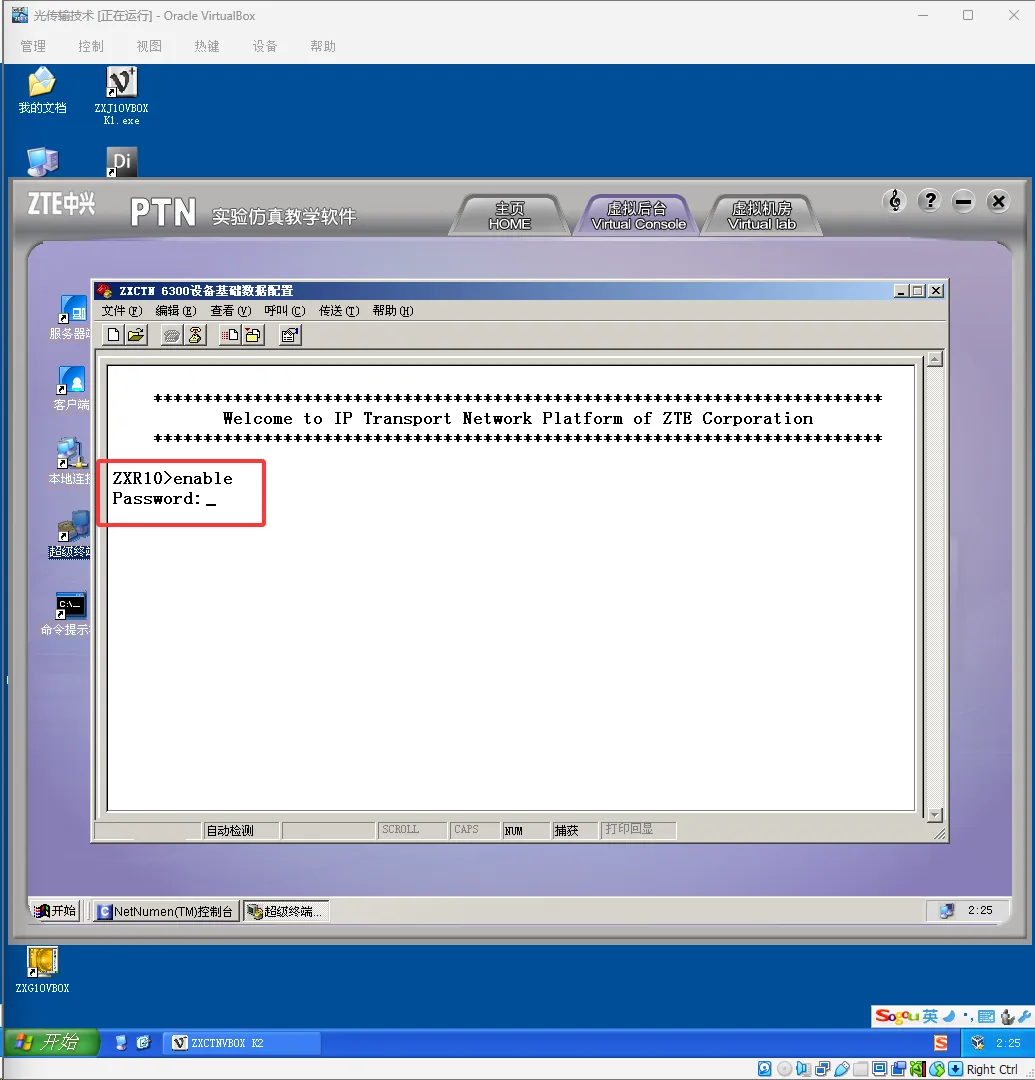

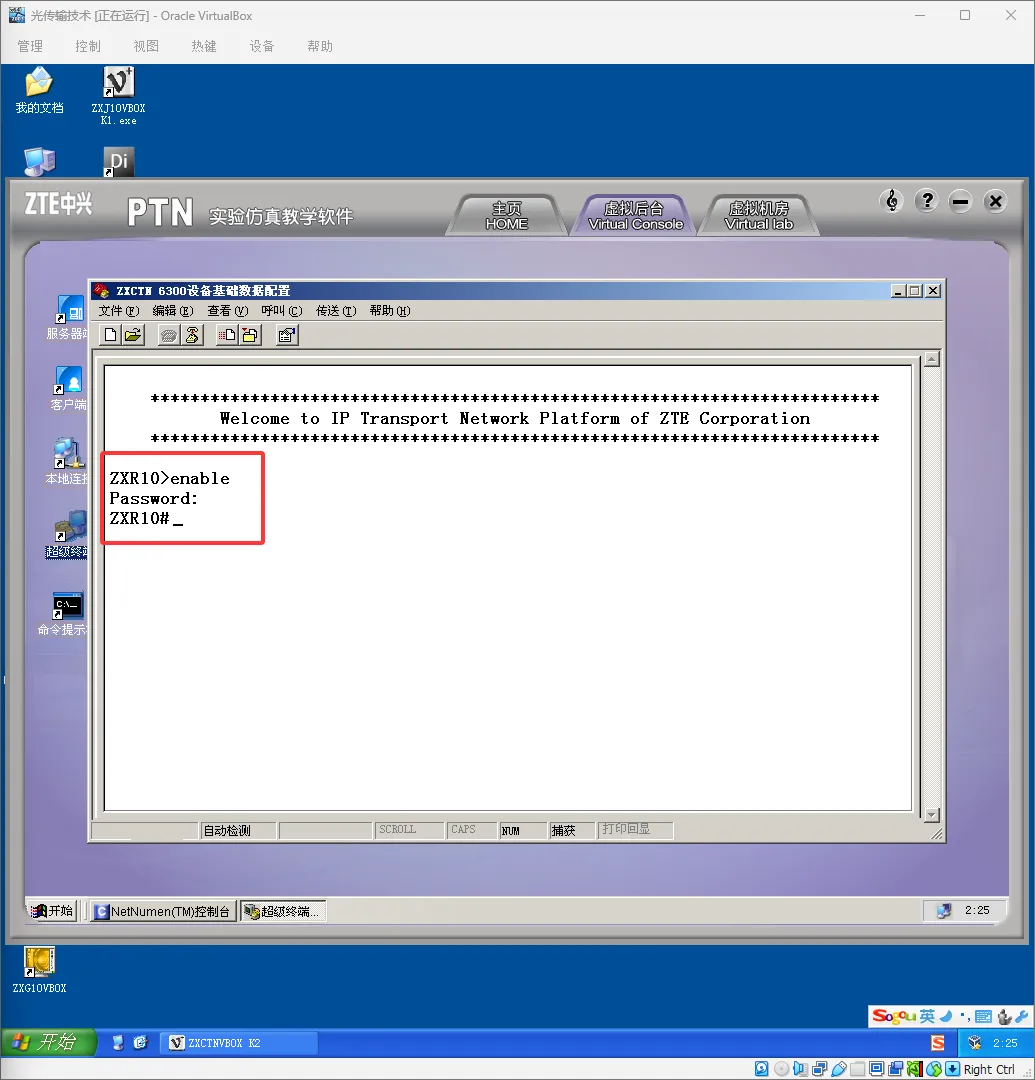

1、进入特权模式

enable  //从用户模式进入特权模式

2、输入特权模式密码

Password：ZXR10  //交换机密码

此时提示符变为 ZXR10#，密码输入正确

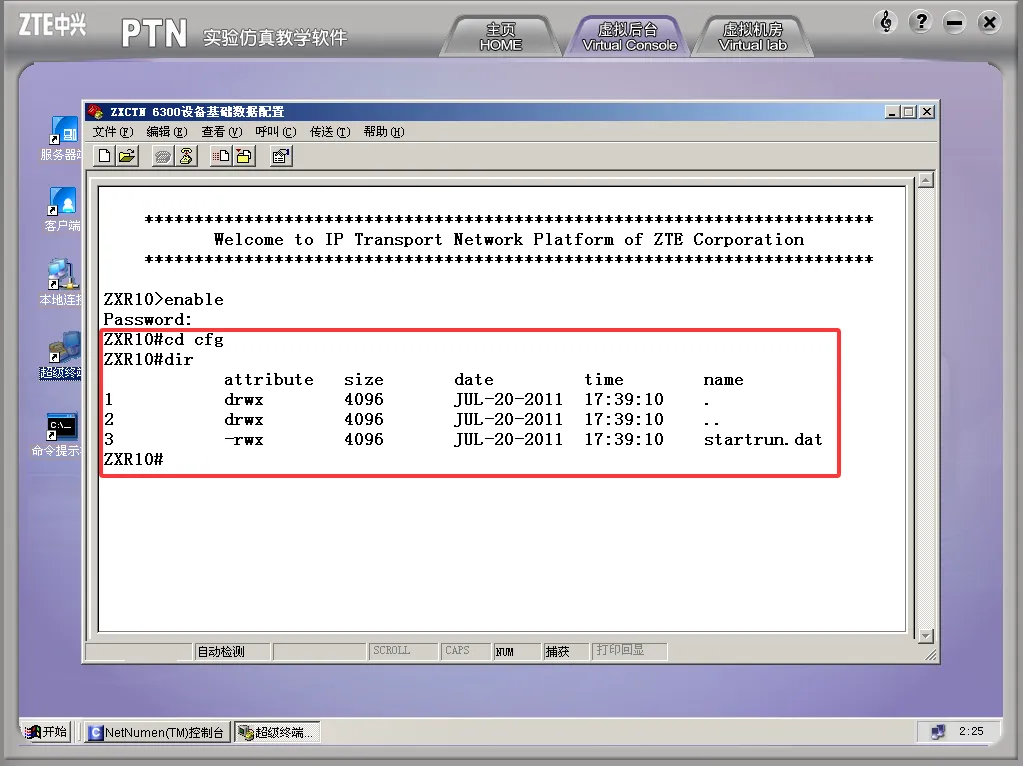

3、切换到配置文件目录并查看

cd cfg      // 切换到保存配置文件的文件夹dir         // 查看cfg文件夹中的文件列表，确认配置文件存在

确认存在 startrun.dat 文件后，执行删除。

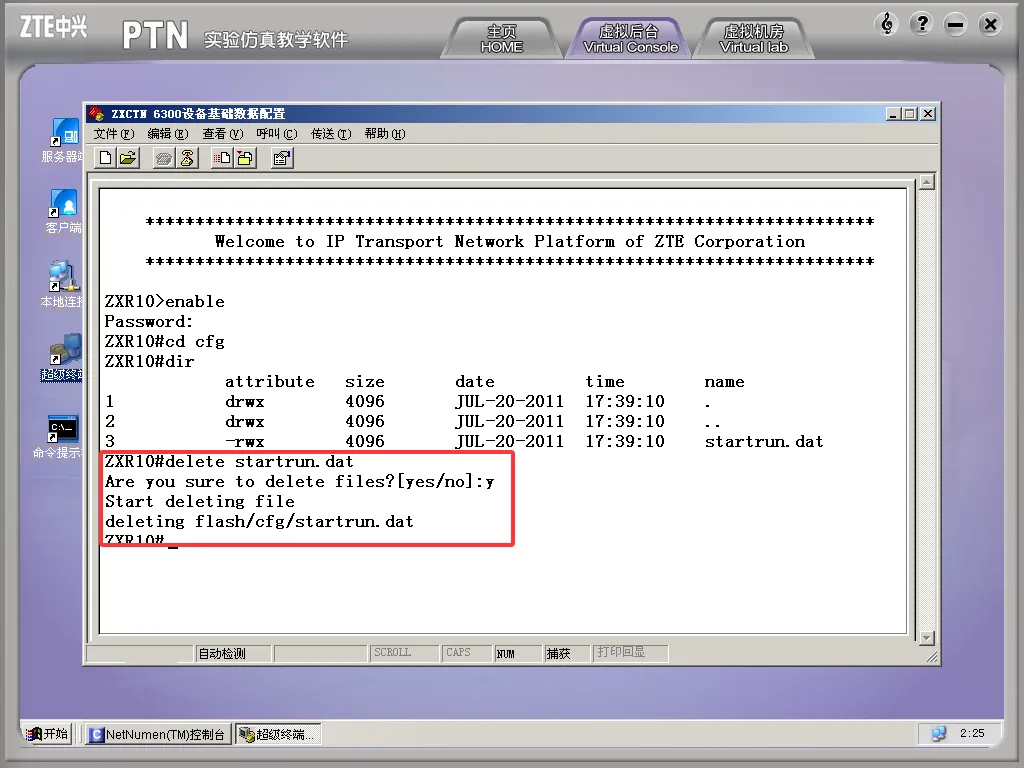

4、删除启动配置文件

delete startrun.dat  //删除配置文件

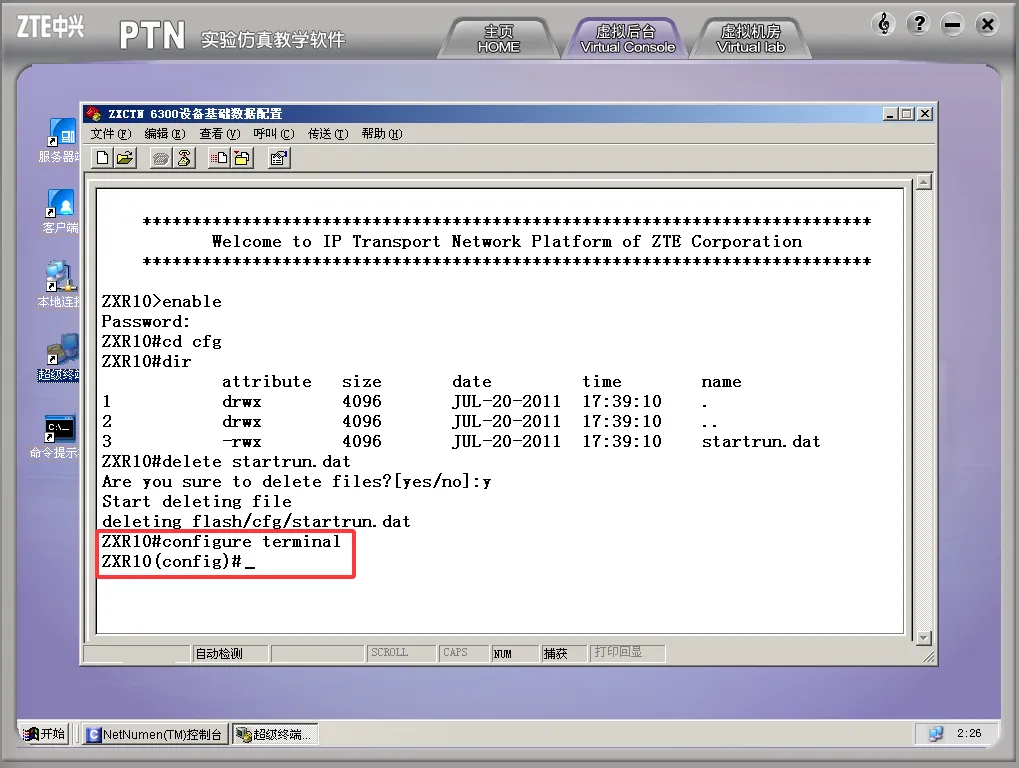

5、进入全局配置模式

configure terminal  //进入全局配置模式

提示符变为 ZXR10(config)#。

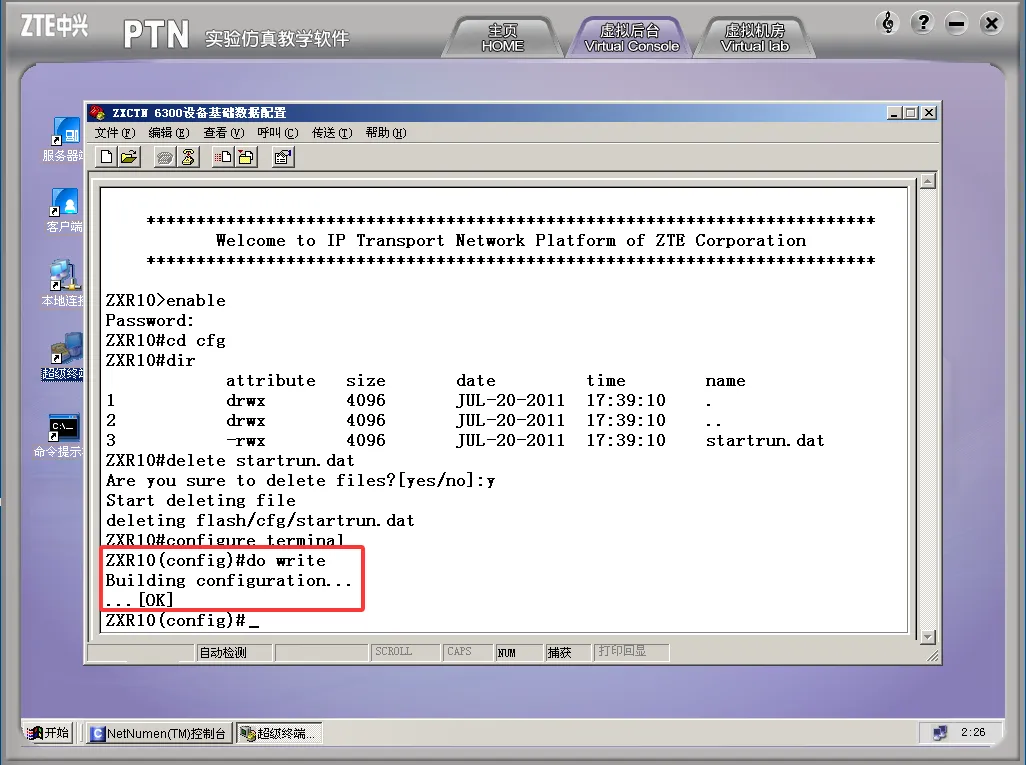

6、保存当前配置

do write  //保存

这会生成一个空的配置文件。

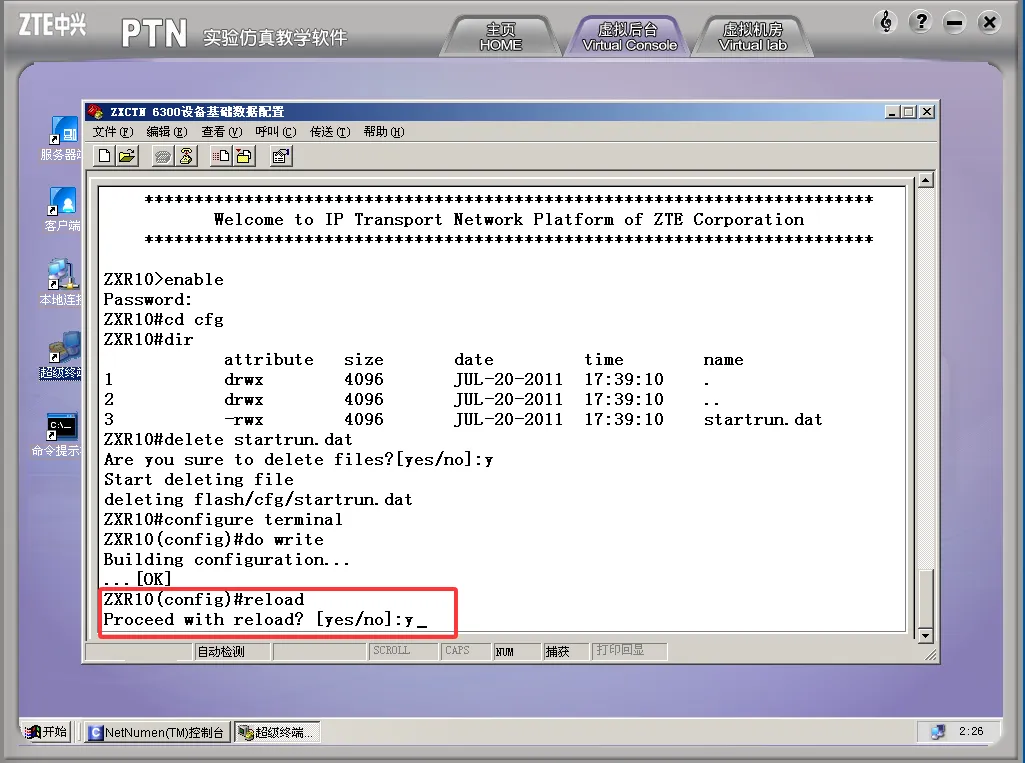

7、重启设备

reload  //重启整个交换机

设备会重启，重启后所有配置将被清空。

（二）为1号机柜设备配置Loopback接口

设备重启后，我们将重新登录，进行全新的基础数据配置。

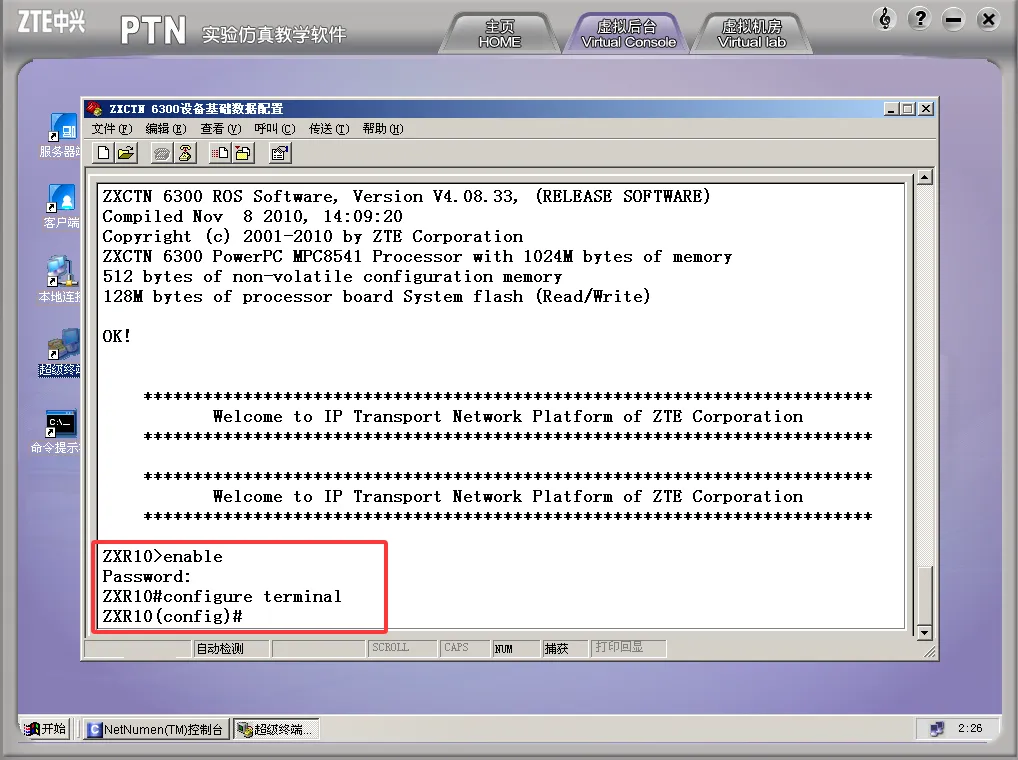

1、再次进入特权模式和全局配置模式

enablePassword：ZXR10configure terminal

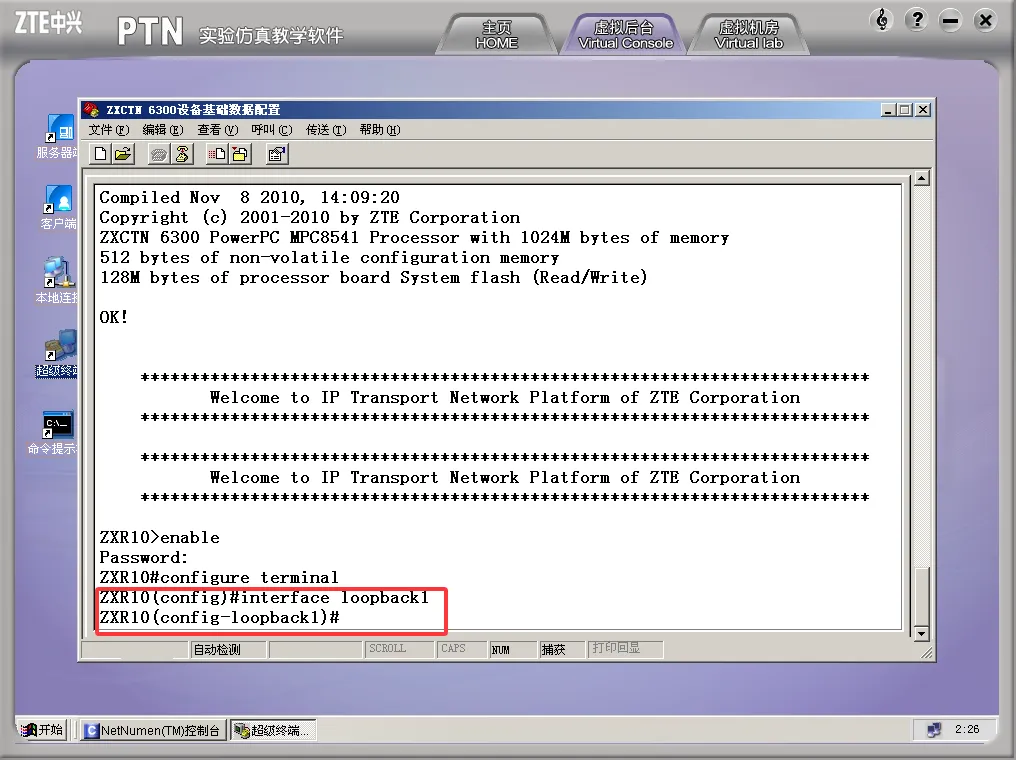

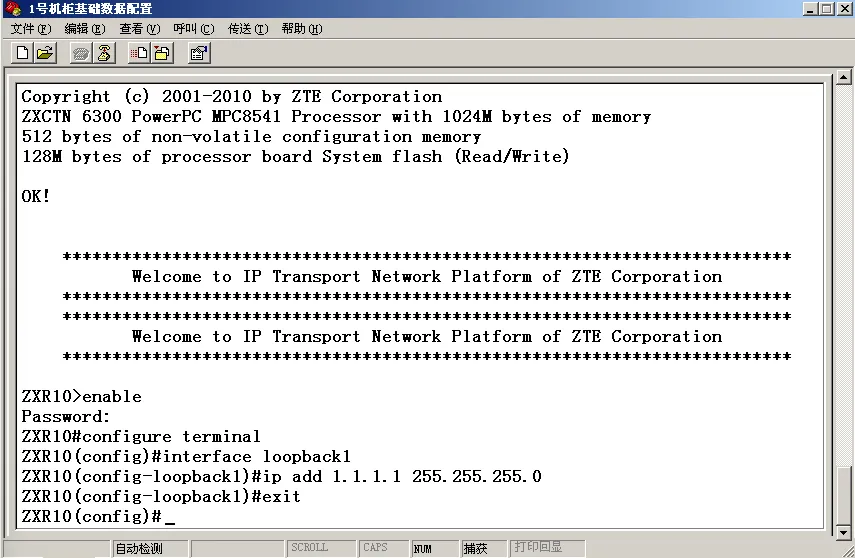

2、创建并进入Loopback1接口

interface loopback1   // Loopback接口是设备的逻辑接口，通常用作Router-ID

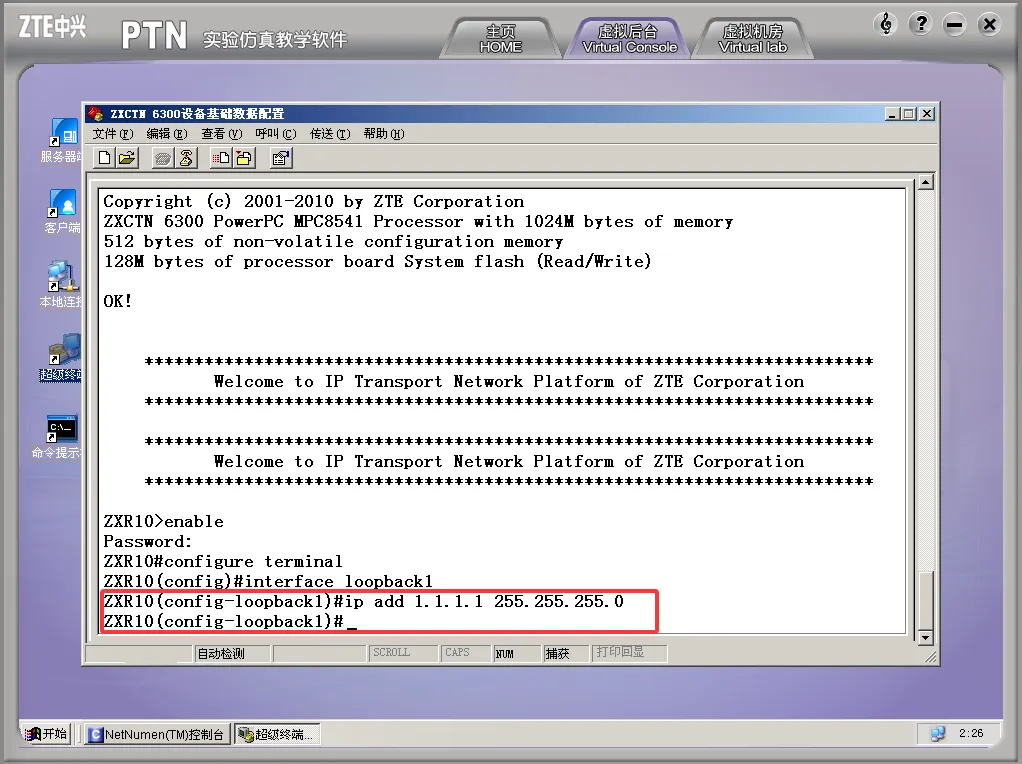

3、配置IP地址

ip add 1.1.1.1 255.255.255.0   // 为Loopback接口配置IP地址，子网掩码为24位

4、退出接口配置模式

exit

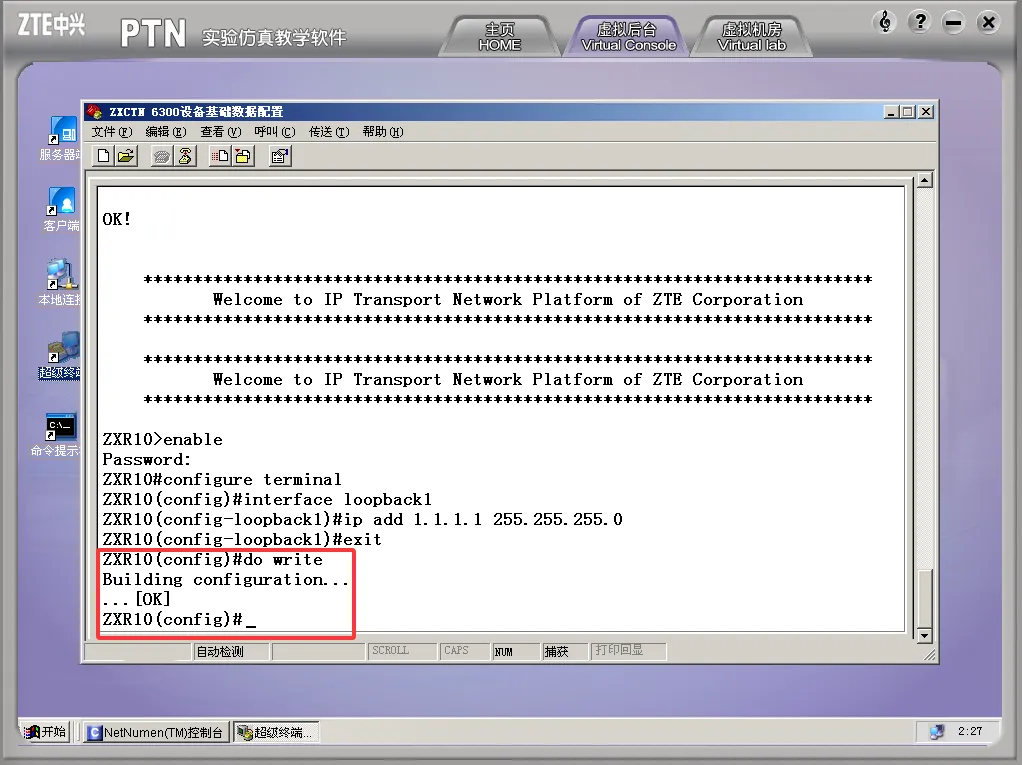

5、保存当前配置

do write

至此，1号机柜设备的基础数据配置完成。它的设备标识为1.1.1.1。

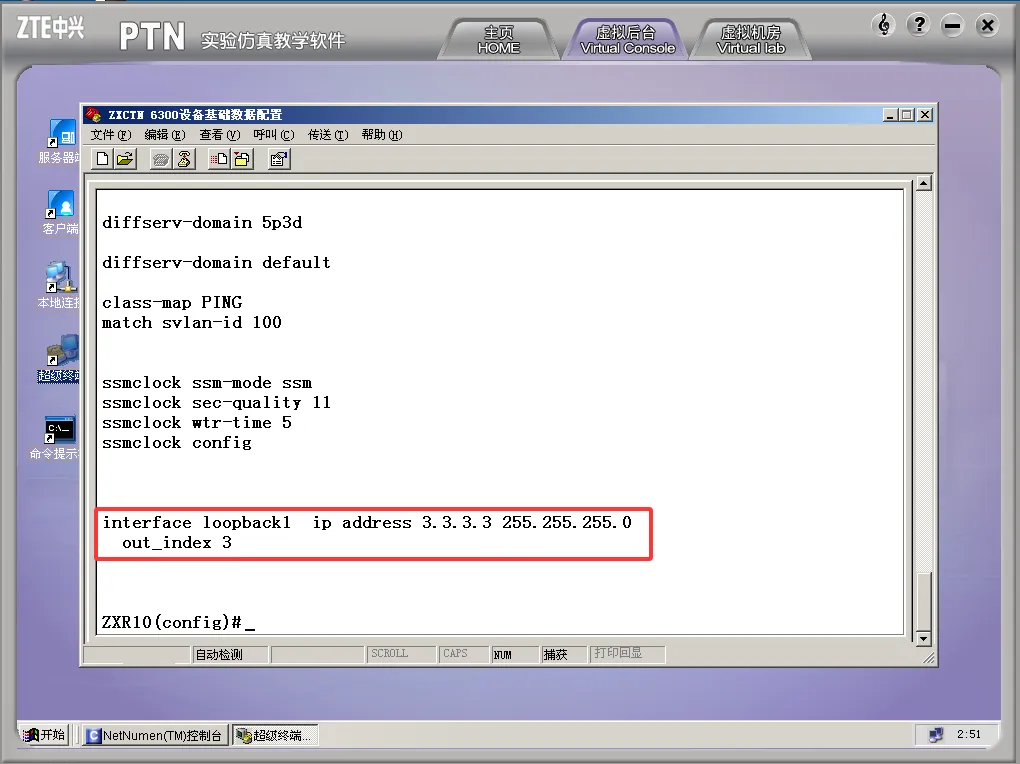

6、检查数据配置

show running-config  //显显示运行状态，确认数据是否配置成功

确认数据是否配置成功

第三步：2号、3号机柜数据配置

现在，我们需对2号和3号机柜的ZXCTN 6300设备进行完全相同的操作。

操作流程：

在超级终端中，断开当前与1号机柜设备的串口连接。
连接到2号机柜设备的串口配置数据完成后，再连接到3号机柜设备的串口配置数据。
按照【第二步】-（一）删除之前的配置数据和【第二步】-（二）为设备配置Loopback接口的步骤，依次进行配置。
唯一区别在于配置Loopback接口的IP地址：

2号机柜设备：配置IP地址为 2.2.2.2 255.255.255.0

3号机柜设备：配置IP地址为 3.3.3.2 255.255.255.0

重复上述流程，完成三个机柜所有设备的基础数据配置。

四、总结与思考

通过本次实训，我们成功地为PTN实验网络的核心设备配置了Loopback地址作为其逻辑标识。虽然只是简单的一行命令，但它是后续所有路由协议和业务配置的基础。

回顾我们的核心成果：

机柜编号	设备型号	配置的Loopback地址	配置目的
1号机柜	ZXCTN 6300	1.1.1.1	作为设备唯一的Router-ID，用于路由协议选举和网络管理
2号机柜	ZXCTN 6300	2.2.2.2	作为设备唯一的Router-ID
3号机柜	ZXCTN 6300	3.3.3.2	作为设备唯一的Router-ID

📝 课后思考题：

在配置前，我们为什么要先执行“删除旧配置”和“重启设备”的操作？如果不执行，会有什么潜在风险？
Loopback接口是一个逻辑接口，它和物理接口（如R8EGE上的电口、R1EXG上的光口）有什么本质区别？为什么通常用它来做Router-ID？
本次我们配置的是三个不同的IP地址（1.1.1.1/24、2.2.2.2/24、3.3.3.2/24），它们在同一个网段吗？这说明了什么？

小结：

今天，我们走进了设备的后台，完成了最基础也是最重要的一步——数据配置。从物理世界走进了逻辑世界。下次，我们将在此基础上，继续学习如何配置设备间的接口IP，并最终实现全网互通，敬请期待！

📝 作业提醒：请在评论区提交你完成1号机柜数据配置后的命令回显截图，或分享你在配置过程中的心得与遇到的困难。
