一、简介

本插件专为工程设计人员开发，用于在CAD软件中实现挡土墙的参数化、批量化绘制。插件支持通过输入截面几何参数自动计算尺寸与面积，并快速生成标准化图形。针对多断面、多桩号的连续设计场景，插件提供与Excel的双向数据协同功能，可实现全线断面的批量自动化出图，从而提高设计效率，减少人工计算与制图引起的误差。

二、功能特性

• 全参数化驱动：支持挡土墙高度、坡比、顶宽、墙背/墙趾等全方位几何参数的自定义输入，由数值精确驱动图形生成。

• 多结构类型支持：系统内置8大类主流挡土墙截面形式，涵盖路基、市政、水利等专业的大部分设计场景，可根据特殊需求进行定制开发。

• Excel数据协同：支持批量设计数据的导入与导出。设计人员可在Excel中编辑好全线断面参数后一键导入，实现数百个断面的自动化批量出图。

• 实时动态预览：集成图形交互视口，参数调整后可在左侧实时预览断面形态，自动计算截面面积（S）并同步生成尺寸标注。支持双击鼠标中键进行图形的自适应视口缩放。

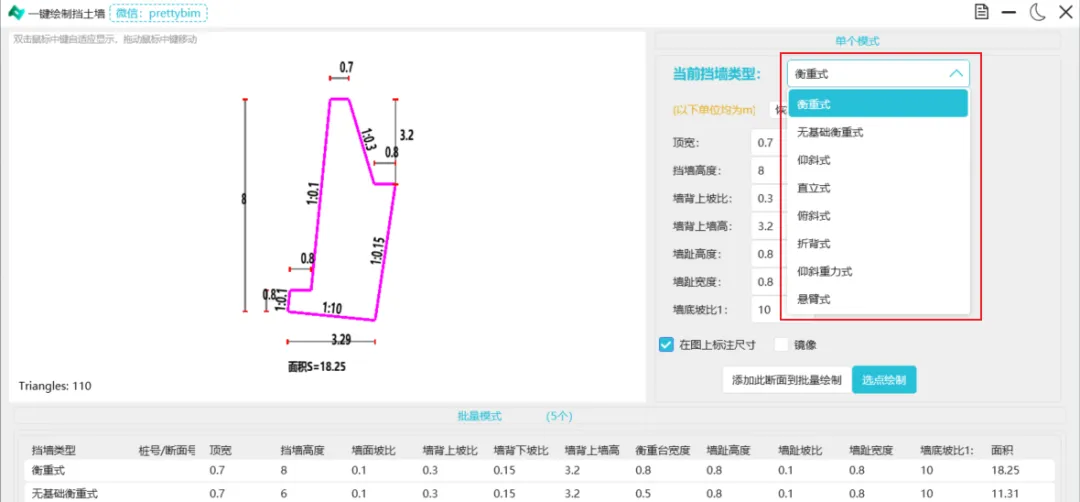

三、支持的挡土墙结构类型

用户可通过下拉菜单在以下标准截面类型间进行切换：

• 衡重式挡土墙

• 无基础衡重式挡土墙

• 仰斜式挡土墙

• 仰斜重力式挡土墙

• 直立式挡土墙

• 俯斜式挡土墙

• 折背式挡土墙

• 悬臂式挡土墙

如需其他类型挡墙，发送给开发者兼容。

四、操作指南

本插件提供“单个模式”与“批量模式”两种工作流，分别满足单断面精细化设计与多断面全线出图的需求。

（一）单个模式（适用于一次绘制一个断面）

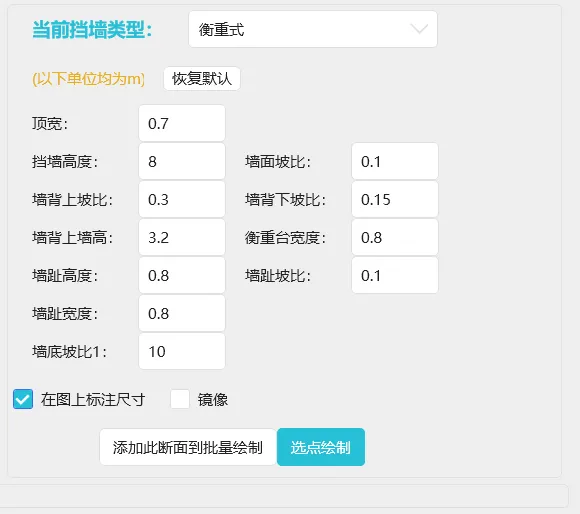

1. 选择挡墙类型：在界面右上角的“当前挡墙类型”下拉菜单中，选择目标结构形式（如：衡重式）。
2. 输入几何参数：在参数面板中依次输入各部位对应的设计尺寸（单位：米，m），包括顶宽、墙高、墙面坡比、墙背参数等。如需重置为初始状态，可点击“恢复默认”按钮。


3. 校验图形预览：检查左侧预览窗口中的动态图形，确认断面形态无误，此时已自动计算出当前的截面面积。
4. 绘制图形：根据出图要求勾选“在图上标注尺寸”或“镜像”选项。点击右下角的“选点绘制”按钮，切换至CAD绘图界面，在图纸中指定插入点，即可生成对应的挡土墙截面图。

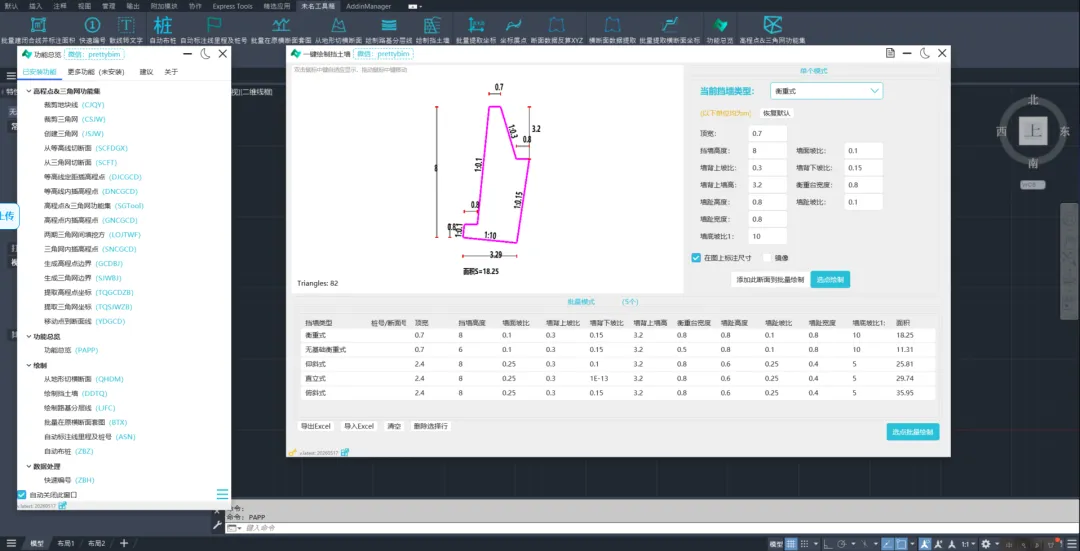

（二）批量模式（适用于多桩号、长路线的连续出图）

1. 逐个添加断面：在“单个模式”下调整好某一桩号的断面参数后，点击“添加此断面到批量绘制”，当前数据将被写入下方的批量数据表格中。
2. Excel数据导入：若已有整条路线的断面参数表，可点击左下角的“导入Excel”按钮，系统将自动读取桩号、断面号及对应的各项几何参数至列表中。同样，可通过“导出Excel”功能将当前列表数据备份为外部表格。
3. 数据复核与管理：在批量表格中集中核对各个桩号的类型、尺寸和计算面积。如发现数据错误，可选中该行并点击“删除选择行”，或点击“清空”以重新构建列表。

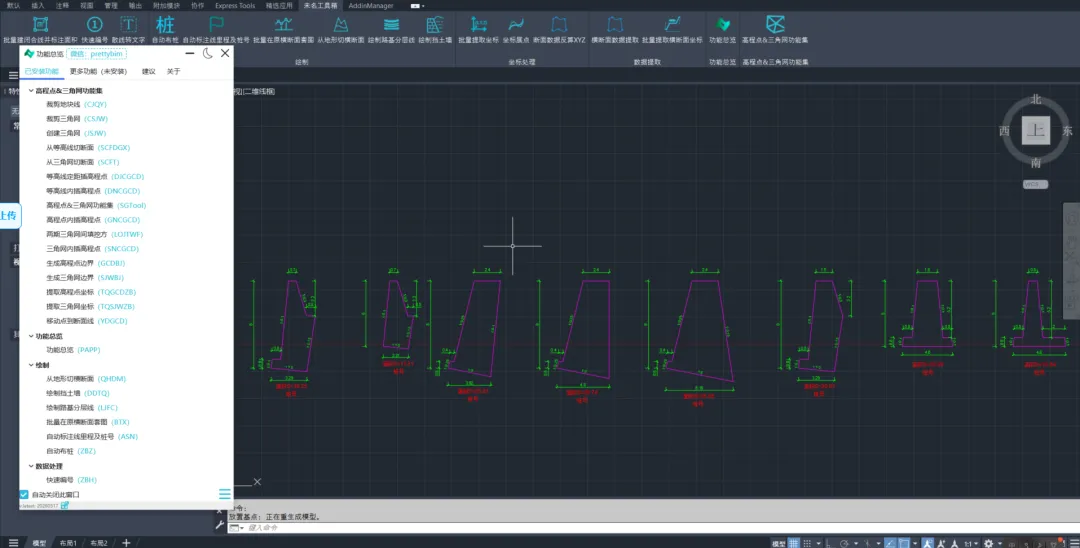

4. 自动化批量出图：确认表格数据完整无误后，点击右下角的“选点批量绘制”按钮，在CAD图纸中指定排版的基准点，系统将自动按照规则排版并一次性批量绘制出表格内的所有挡土墙图形。

下载与获取方式

插件获取方式：

1. 链接：https://121.4.82.112:8088/#/software/DrawRetainingWall
2. 微信prettybim
