夜雨聆风CU-YK6纤维图像分析软件系统，是一套基于显微成像技术的多标准、多功能纤维检测与数据处理平台。
可搭配专业显微镜及数码相机使用，为不同行业的纤维类检测提供合规、高效的自动化数据统计与报告解决方案。
应用场景：
交通工程：沥青路面纤维质量检测、施工配比质控
建材行业：矿物棉、石棉等纤维材料的进厂验收与品质抽检
纺织行业：羊毛等纤维的直径分布、品质分级
复合材料领域：碳纤维增强塑料的孔隙率、纤维体积含量检测
职业卫生与环境检测：工作场所石棉纤维浓度监测
科研院所与高校：纤维材料性能研究、教学实验数据采集
符合标准:
GB/T 10685-2007《羊毛纤维直径试验方法 投影显微镜法》
FZ/T 01057.3-2007《纺织纤维鉴别实验方法 第 3 部分：显微镜法》
AATCC 20-2018《纤维定性分析》
GB/T 16988-2013《特种动物纤维与棉羊毛混合物含量的测定》
FZ/T 30003-2009《麻棉混纺产品定量分析方法显微投影法》
FZ/T 32004-2009《亚麻棉混纺本色纱线》
SN/T 0756-1999《进出口麻/棉混纺产品定量分析方法 显微投影仪法》
SN/T1062-2010《进出口纱线及纺织品中山山羊绒含量的检验方法》
ISO 17751-1:2016(E) 《动物纤维显微镜定量分析方法 羊绒、羊毛、其他动物绒 毛及其混合物》
FZ/T 01101-2008《纺织品 纤维含量的测定 物理法》
一、矿物棉纤维平均直径测量分析

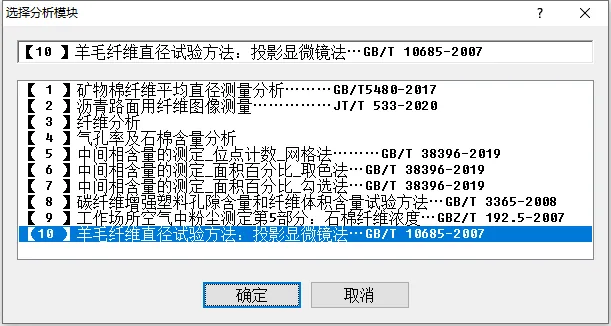

1、选择模块：
点击
然后选择分析模块
Ø进入界面

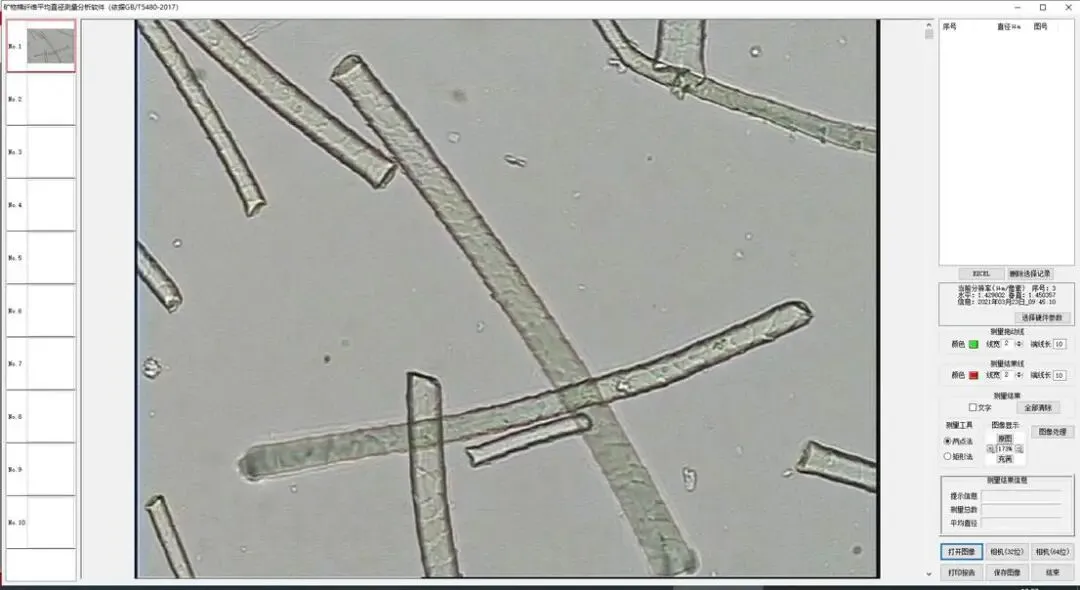

（主界面）
2、测量数据
Ø首先先打开图像导入要测量的图片
可以导航栏选择要测量的图片

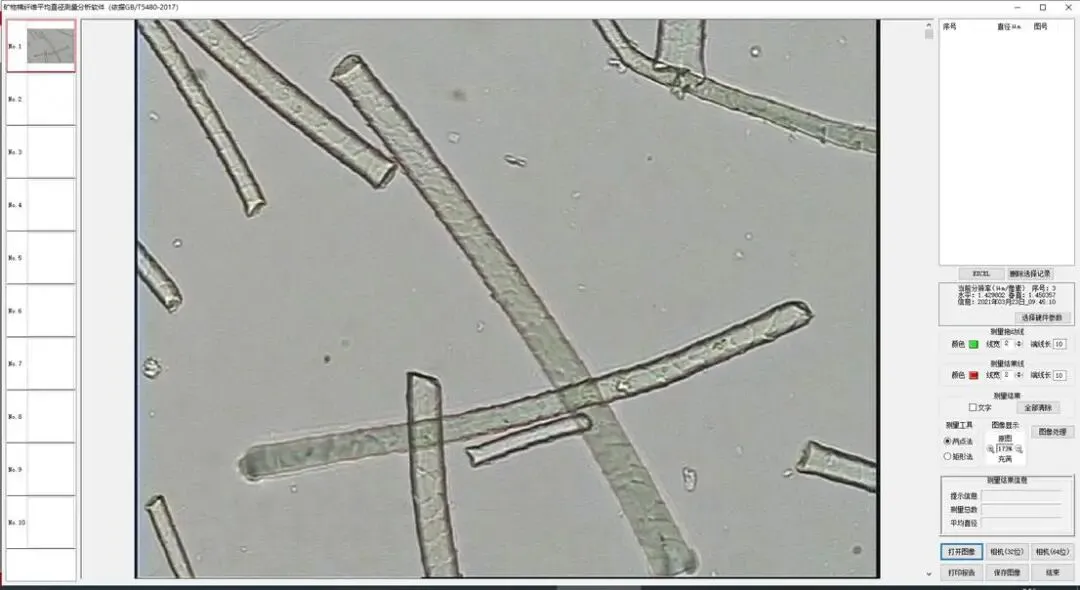

（导入图片后的界面）
Ø选择测量工具
有“矩形法”和“两点法”

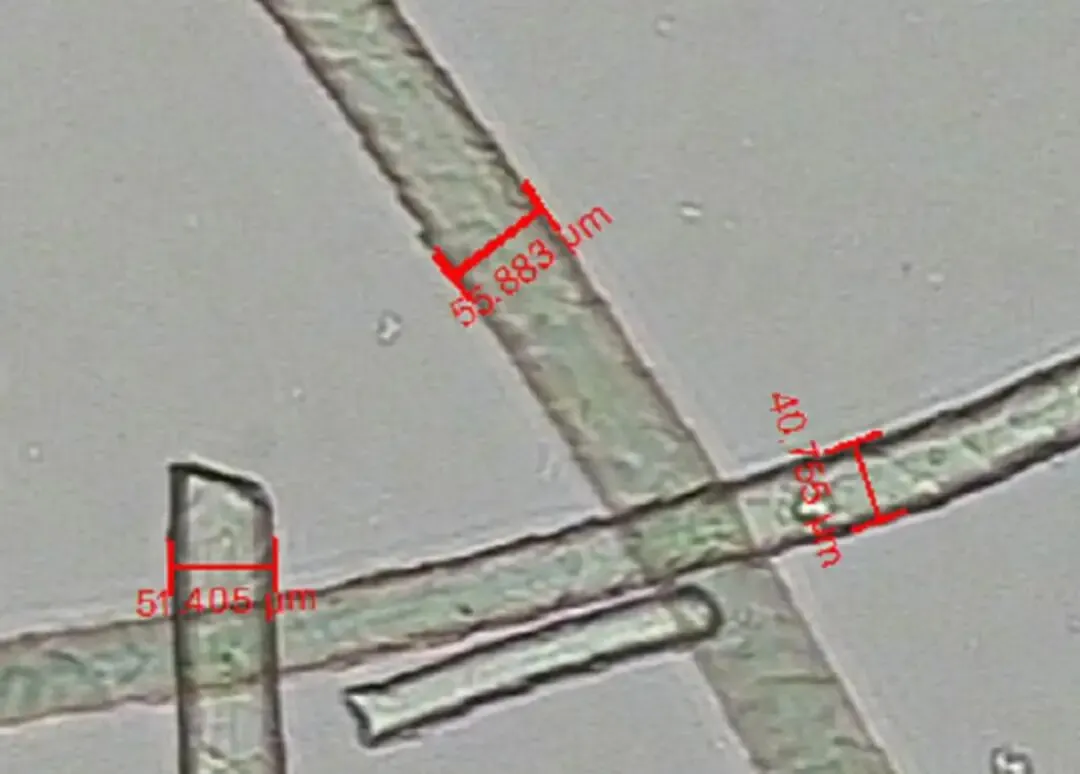

Ø首先选择“两点法”进行测量—》直接按住鼠标拖线段
Ø勾选上-文字-图片上就会显示测量的文字在界面上
Ø设置拖线段颜色以及大小
（拖动测量线，设置颜色、线宽、端线长）
（显示测量线，设置颜色、线宽、端线长）
（测量界面）
Ø右侧会自动输出测量数据并排序。
Ø选择测量工具
有“矩形法”和“两点法”
Ø选择“矩形法”进行测量—》直接拖出个矩形框
（测量界面）
Ø数据会自动进行累加。

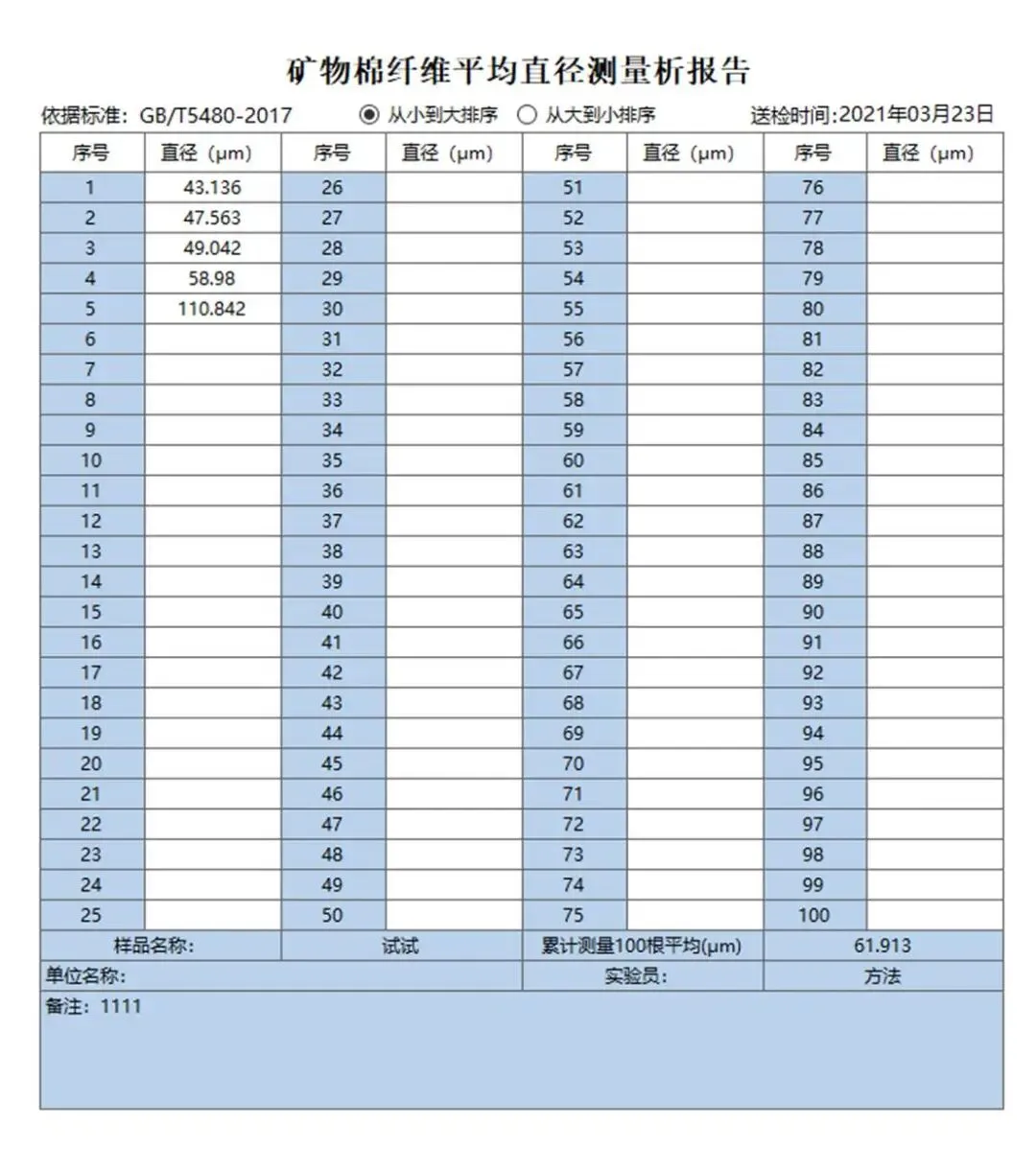

3、打印报告：
Ø“打印报告”用户点击“打印预览”，可以查看报告效果。
Ø报告名称等信息可手动输入。
Ø可保存多种格式文件
二、沥青路面用纤维图像测量

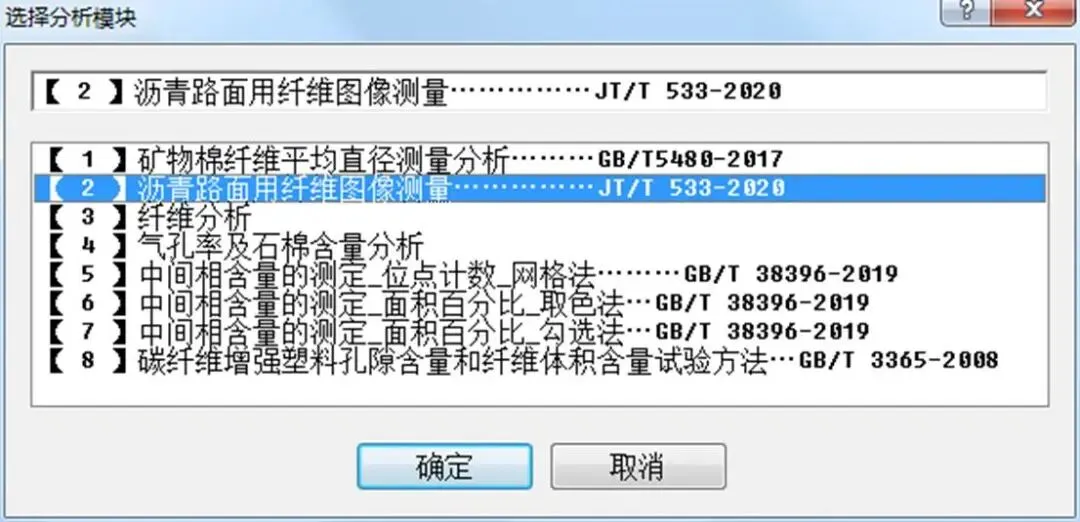

1、选择模块：
Ø点击
然后选择分析模块。
Ø进入界面
Ø打开图像导入要测量的图片
可以导航栏选择要测量的图片

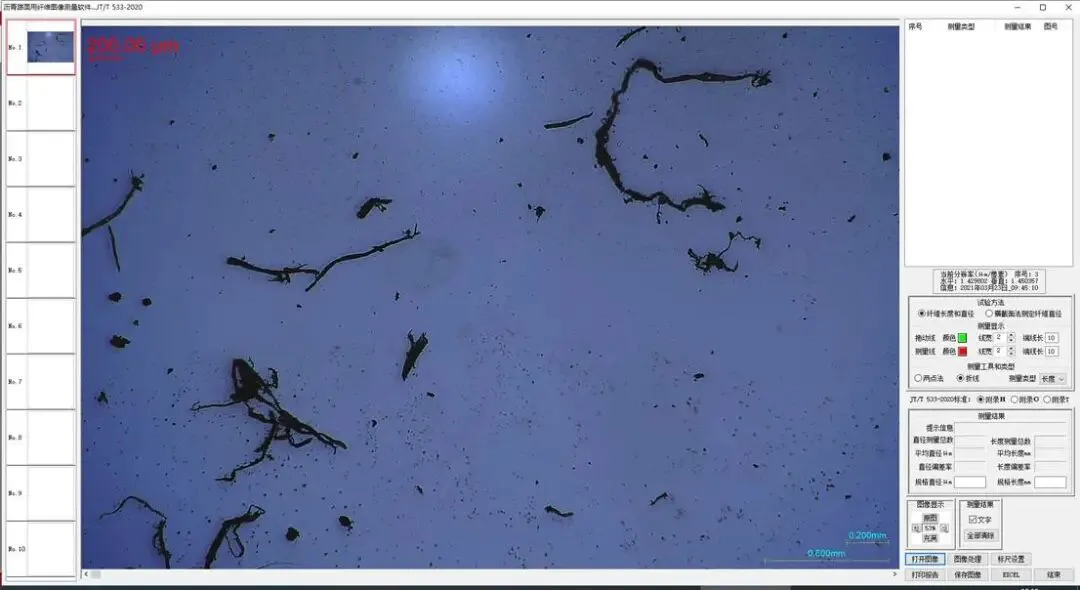

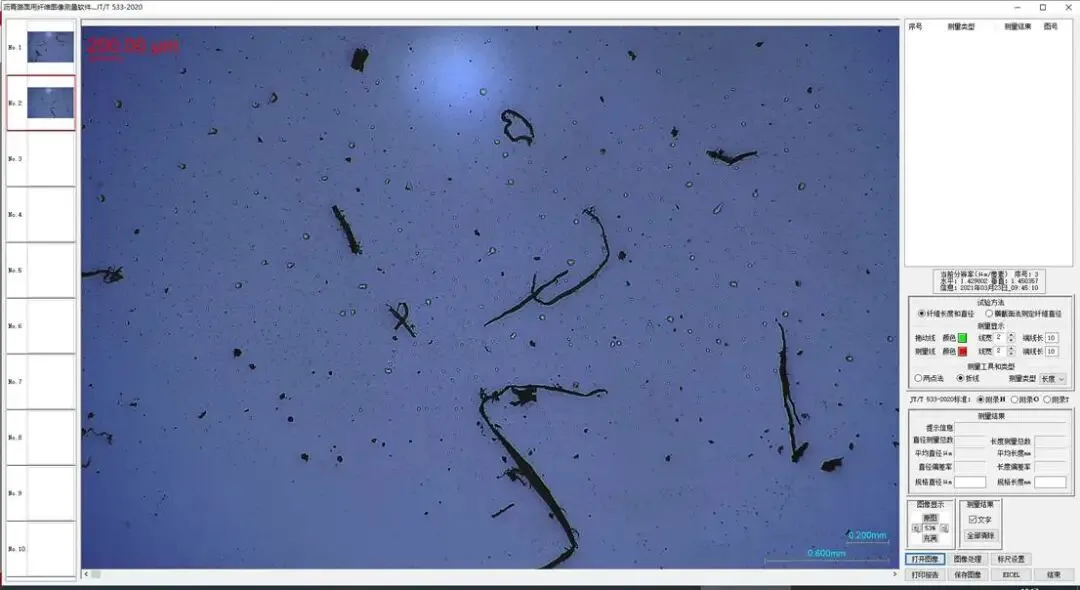

（导入图片后的界面）
Ø选择测量工具
有“纤维长度和直径实验方法”和“横截面法测定纤维直径实验方法”
（1）、纤维长度和直径实验方法
Ø首先选择“纤维长度和直径实验方法”进行测量—》直接按住鼠标拖线段
Ø选择测量的类型
有“两点法”和“折线法”
Ø测量类型有两种
长度和直径
Ø勾选上-文字-图片上就会显示测量的文字在界面上
Ø设置拖线段颜色以及大小

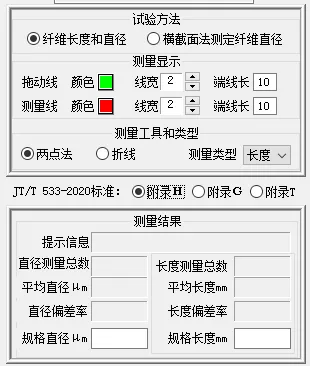

拖动线和测量线（测量显示，设置颜色、线宽、端线长）
Ø右侧会自动输出测量数据并排序。
Ø选择测量的类型
有“两点法”和“择线法”

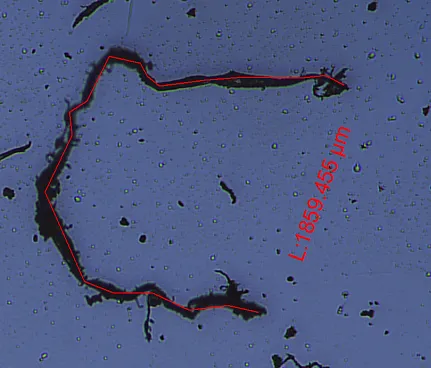

Ø选择“择线法”进行测量—》在界面上先点击左键确定起点，依次点击左键确定下一个点，最后双击左键完成测量。
（测量界面）
Ø数据会自动进行累加。
（2）、横截面法测定纤维直径实验方法
Ø然后选择“横截面法测定纤维直径实验方法”进行测量
Ø勾选上-文字-图片上就会显示测量的文字在界面上
Ø设置拖线段颜色以及大小

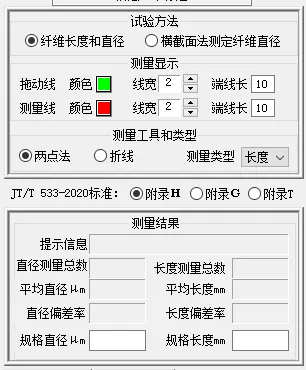

拖动线和测量线（测量显示，设置颜色、线宽、端线长）
Ø选择测量标准
Ø附录G根据自己需要选择要测量的标准。

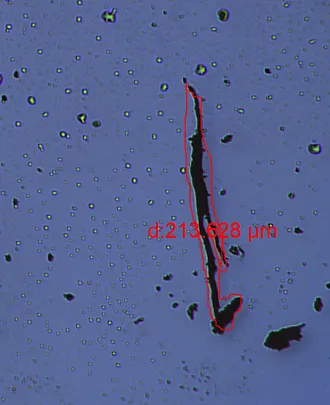

Ø按住鼠标左键，开始画圈把纤维圈住就可以了。
（测量界面）
Ø附录T根据自己需要选择要测量的标准。
Ø右侧会自动输出测量数据并排序。
Ø输入规格直径，软件会自动算出直径偏差率。

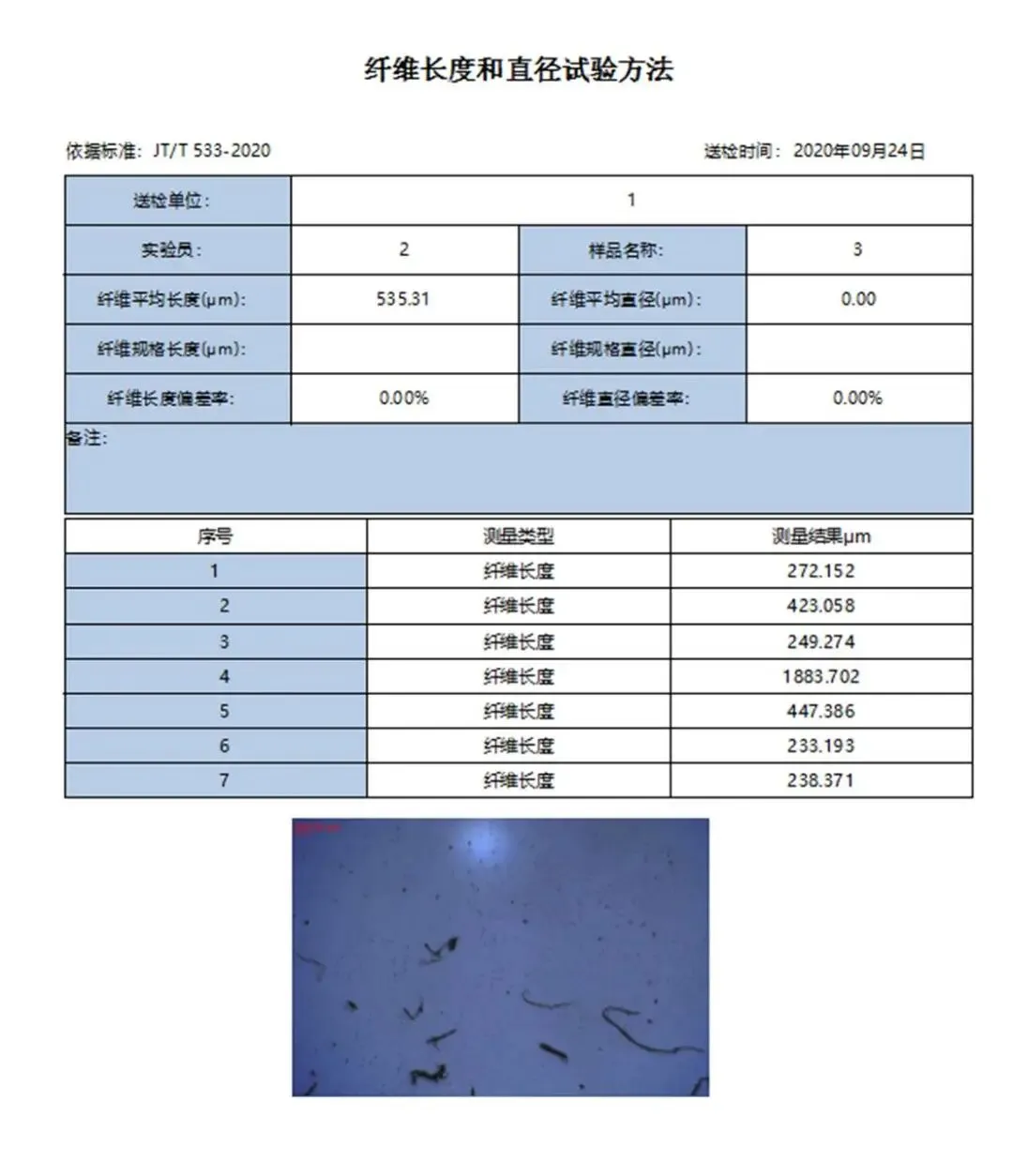

2、打印报告
Ø点击界面 按钮。
Ø报告名称等信息可手动输入。
Ø可保存多种格式文件
3、标尺设置
Ø点击标尺设置按钮：
Ø设置好相应的标尺设置项：
Ø显示标尺效果：
由于标准规格较多，仅展示部分，详细可联系我们
