升级!管线插件V3.2: 新增断面绘制、地面高程/井底高程/井深/坡度等标注、CASS兼容等功能

无需第三方软件，直接在CAD中生成管线纵/横断面图！

1、纵断面图生成

1. 1选择一条管线（多段线或带属性的管线）

1.2设置纵断面参数：

• 水平比例尺（1:X）

• 垂直比例尺（1:X）

• 图幅高度（mm）

• 是否从地形图插值地面线

1.3指定插入点，一键生成

核心特性

• 自动采集管线点属性：从管线点扩展数据中读取地面高程、管底高程

• 支持地形图插值：若某节点无属性，可从周边的高程点或等高线插值地面高程

• 完整图面：自动绘制外框、网格、地面线、管底线，并标注各点高程及桩号

• 比例可调：水平与垂直比例独立设置，满足不同精度要求



                                  纵断面效果图

2、横断面图生成

2.1针对单个桩号，快速生成沟槽横断面图。

2.2 参数设置

• 桩号（沿管线的距离）

• 沟槽边坡（1:X）

• 沟槽底宽（m）

• 横断面绘图比例（1:X）

2.3生成内容

• 地面线（水平线）

• 沟槽边坡线及槽底线

• 管道断面（圆形，按实际管径绘制）

• 标注桩号、管底高程、埋深

适用于管道沟槽开挖图、管线综合横断面等场景。

二、增加“地面高程、井底高程、井深、坡度"标注

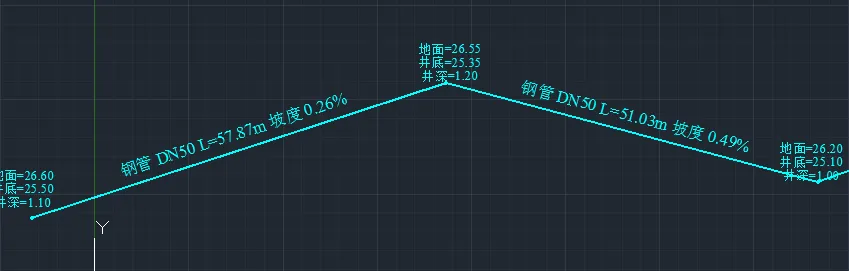

管线标注增强：地面高程、井底高程、井深、坡度

原有的标注选项（材质、管径、长度、流向）已不能满足精细化需求。本次升级在标注对话框中新增三个选项：

• 地面高程：标注管线点处的地面高程值

• 井底高程：标注检查井的管底高程（即井底高程）

• 井深：标注井的深度

• 坡度：标注两节点间坡度（根据管道高程）

智能避让算法

标注文字会自动寻找不压管线、不重叠的位置：

• 沿管线法线方向动态搜索

• 避开已有文字和管线实体

• 支持多行垂直排列（地面、井底、井深上下对齐）

部分用户反映，在cass软件下，部分功能无法使用，这次也做了优化，插件启动时会自动检测以下特征：

• 是否存在CASS特有图层（GCD、DLDW、SXSS等）

• 是否加载了CASS的ARX文件（CASS90.arx等）

• 环境变量或程序路径中是否包含“CASS”

四、升级计划

下次计划增加三维管线生成功能

五、如何使用

• 在CAD中加载管线插件V3.1.VLX

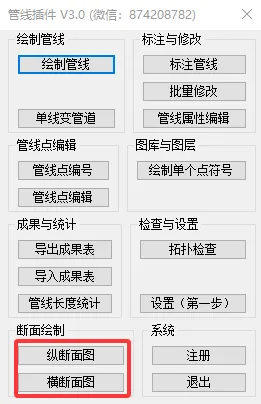

• 输入命令 PIPE 启动主界面。

• 首次使用请先点击 「先设置(第一步）」 配置管线点符号图块文件夹和常用管径。
