9.1.2 立井井筒施工技术及安全规定
考点一、立井井筒检查孔
（1）地质构造、水文条件中等以下类型的矿井，每个立井井筒至少应打1个检查孔，且应对主要含水层进行分
层抽水试验。
（3）检查孔距井筒中心不应超过25m，且不得布置在井筒掘进范围内。
（4）检查孔应超过井筒设计深度30m。
考点二、立井井筒普通法施工
（1）冲积层段宜采用短段掘砌施工方法，掘进宜采用挖掘机挖土，提升吊挂系统形成后，宜采用挖掘机配合中
心回转抓岩机挖土掘进；砾石等特殊地层宜采用钻爆法施工

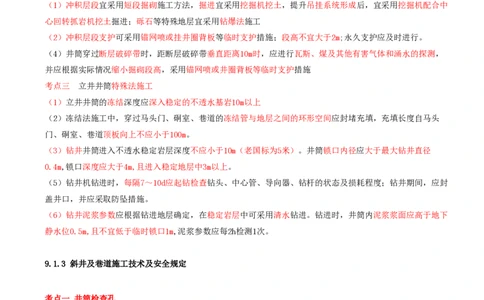

（2）冲积层段支护可采用锚网喷或挂井圈背板等临时支护措施；段高不宜大于2m;永久支护应及时进行。
（4）井筒穿过断层破碎带时，距断层破碎带垂直距离10m时，应进行瓦斯、煤及其他有害气体和涌水的探测，
并应根据实际情况缩小掘砌段高，采用锚网喷或井圈背板等临时支护措施
考点三 立井井筒特殊法施工
（1）立井井筒的冻结深度应深入稳定的不透水基岩10m以上
（2）冻结法施工中，穿过马头门、硐室、巷道的冻结管与地层之间的环形空间应封堵充填，充填长度自马头
门、硐室、巷道顶板向上不应小于100m。
（3）钻井井筒进入不透水稳定岩层深度不应小于10m（老国标为5米）。井筒锁口内径应大于最大钻井直径
0.4m,锁口深度应大于4m,且进入稳定地层中3m以上。
（5）钻井机钻进时，每隔7～10d应起钻检查钻头、中心管、导向器、钻杆的状态及损耗程度；钻井期间，应封
盖井口，并应采取防坠措施。
（6）钻井泥浆参数应根据钻进地层确定，在稳定岩层中可采用清水钻进。钻进时，井筒内泥浆浆面应高于地下
静水位0.5m,且不宜低于临时锁口1m,泥浆参数应每2h检测1次。
9.1.3 斜井及巷道施工技术及安全规定
考点一 井筒检查孔
（1）检查孔不得布置在井筒掘进范围内，宜布置在斜井、平硐一侧，检查孔与井筒纵向中心线水平距离不应大
于25m。
（2）检查孔布置间距不应超过60m。
（3）检查孔孔深应超过该处斜井、平硐掘进轮廓线底板垂深30m。
（4）冻结法施工斜井，冻结起始端、中部、终止端及各含水层至少应各布置1个检查孔，为确定冻结终端界
面，应增加1～2个检查孔。
考点二、斜井与平硐施工（1）斜井与平硐宜采用平行作业方式施工。
（2）坡度小于8°的斜井和平硐运输宜采用无轨胶轮运输设备，平硐也可采用电机车牵引矿车或梭车运输。
（3）坡度大于或等于8°的斜井应采用轨道运输，宜布置箕斗和矿车两套提升系统，且两套提升系统应各有独
立的信号装置
（5）斜井人行道一侧应每隔40m设一躲避硐，平硐人行道一侧每隔100～150m应设避车硐室。
（6）轨道运输时，斜井井口及井筒内应按规定设置挡车器、挡车栏、超速挡车器等安全防护设施。
（7）斜长大于2000m的斜井，宜设中部接力车场分级提升。
（8）大于2000m的斜井或平硐，相邻的斜井或平硐同时施工时，应在相邻的两条斜井或平硐之间增设联络巷。

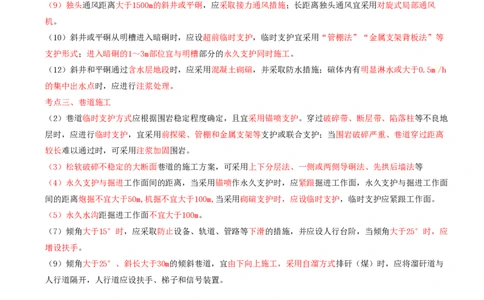

（9）独头通风距离大于1500m的斜井或平硐，应采取接力通风措施；长距离独头通风宜采用对旋式局部通风
机。
（10）斜井或平硐从明槽进入暗硐时，应设超前临时支护，临时支护宜采用“管棚法”“金属支架背板法”等
支护形式；进入暗硐的1～3m部位宜与明槽部分的永久支护同时施工。
（12）斜井和平硐通过含水层地段时，应采用混凝土砌碹，并采取防水措施；碹体内有明显淋水或大于0.5m3/h
的集中出水点时，应进行注浆处理。
考点三、巷道施工
（2）巷道临时支护方式应根据围岩稳定程度确定，且宜采用锚喷支护。穿过破碎带、断层带、陷落柱等不良地
层时，应进行临时支护，宜采用前探梁、管棚和金属支架等支护或联合支护；当围岩破碎严重、巷道穿过距离
较长难以通过时，可采用注浆加固围岩。
（3）松软破碎不稳定的大断面巷道的施工方案，可采用上下分层法、一侧或两侧导硐法、先拱后墙法等
（4）永久支护与掘进工作面间的距离，当采用锚喷作永久支护时，应紧跟掘进工作面，永久支护与掘进工作面
间的距离炮掘不宜大于50m,机掘不宜大于100m,当采用砌碹支护时，应设临时支护，临时支护应紧跟工作面。
（5）永久水沟距掘进工作面不宜大于100m。
（7）倾角大于15°时，应采取防止设备、轨道、管路等下滑的措施，并应设人行台阶，当倾角大于25°时，应
增设扶手。
（9）倾角大于25°、斜长大于30m的倾斜巷道，宜由下向上施工，采用自溜方式排矸（煤）时，应将溜矸道与
人行道隔开，人行道应设扶手、梯子和信号装置。
习题演练
平巷施工时，永久水沟距掘进工作面（ ）。
A.不宜大于40m
B.不宜小于40m
C.不宜大于100m
D.不宜小于100m答案：C
解析：永久水沟距掘进工作面不宜大于100m
9.1.4 锚喷支护工程技术要求
考点一、《岩土锚杆与喷射混凝土支护工程技术规范》GB 50086—2015相关要求
1）一般规定

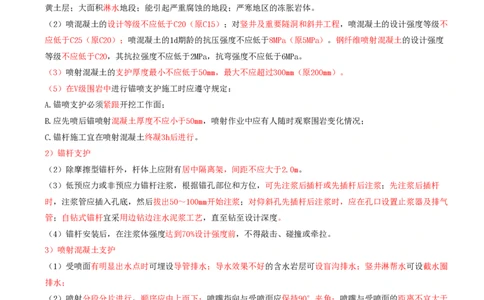

（1）对下列地质条件的锚喷支护设计应通过试验后确定： 膨胀性岩体；未胶结的松散岩体；有严重湿陷性的
黄土层；大面积淋水地段；能引起严重腐蚀的地段；严寒地区的冻胀岩体。
（2）喷混凝土的设计等级不应低于C20（原C15）；对竖井及重要隧洞和斜井工程，喷混凝土的设计强度等级不
应低于C25（原C20）；喷混凝土的1d期龄的抗压强度不应低于8MPa（原5MPa）。钢纤维喷射混凝土的设计强度
等级不应低于C20，其抗拉强度不应低于2MPa，抗弯强度不应低于6MPa。
（3）喷射混凝土的支护厚度最小不应低于50mm，最大不应超过300mm（原200mm）。
（5）在V级围岩中进行锚喷支护施工时应遵守规定：
A.锚喷支护必须紧跟开挖工作面；
B.应先喷后锚喷射混凝土厚度不应小于50mm，喷射作业中应有人随时观察围岩变化情况；
C.锚杆施工宜在喷射混凝土终凝3h后进行。
2）锚杆支护
（2）除摩擦型锚杆外，杆体上应附有居中隔离架，间距不应大于2.0m。
（3）低预应力或非预应力锚杆注浆，根据锚孔部位和方位，可先注浆后插杆或先插杆后注浆；先注浆后插杆
时，注浆管应插入孔底，然后拔出50～100mm开始注浆；对仰斜孔先插杆后注浆时，应在孔口设置止浆器及排气
管；自钻式锚杆宜采用边钻边注水泥浆工艺，直至钻至设计深度。
（4）锚杆安装后，在注浆体强度达到70%设计强度前，不得敲击、碰撞或牵拉。
3）喷射混凝土支护
（1）受喷面有明显出水点时可埋设导管排水；导水效果不好的含水岩层可设盲沟排水；竖井淋帮水可设截水圈
排水；
（2）喷射分段分片进行，顺序应由上而下；喷嘴指向与受喷面应保持90°夹角；喷嘴与受喷面的距离不宜大于
1.5m
分层喷射时，后层喷射应在前层混凝土终凝后进行，若终凝1h后进行喷射，则应先用风水清洗喷层表面；喷射
作业紧跟开挖工作面时，下一循环爆破作业应在混凝土终凝3h后进行。
（3）喷水养护应在喷射混凝土终凝后2h进行，养护时间不应少于5d;气温低于+5℃时不得喷水养护。
（4）喷射混凝土作业区的粉尘浓度不应大于10mg／m3，喷射混凝土作业人员应采用个体防尘用具
考点二、《煤矿井巷工程施工标准》2022相关要求
1）锚杆支护（4）锚杆孔内的积水和岩粉应清理干净。
（5）锚杆托盘应紧贴岩面或初喷面，未接触部位应背紧；螺帽宜用力矩扳手拧紧，扭矩不应小于设计规定。
2）喷射混凝土支护
（1）原材料宜选用硅酸盐水泥或普通硅酸盐水泥，水泥的强度等级不应低于42.5级；应采用坚硬、干净的中砂
或粗砂；应采用坚硬耐久的碎石或卵石，粒径不宜大于15mm;速凝剂或其他外加剂的掺量应通过试验确定，混凝
土的初凝时间不应大于5min,终凝时间不应大于10min;。
（3）干混合料宜随拌随用，不掺加速凝剂的混合料的存放时间不应超过2h,掺加速凝剂的混合料的存放时间不
应超过20min。

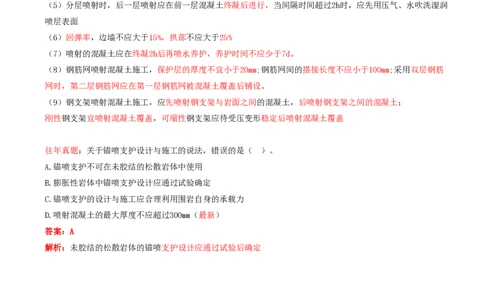

（5）分层喷射时，后一层喷射应在前一层混凝土终凝后进行，当间隔时间超过2h时，应先用压气、水吹洗湿润
喷层表面
（6）回弹率，边墙不应大于15%，拱部不应大于25%
（7）喷射的混凝土应在终凝2h后再喷水养护，养护时间不应少于7d。
（8）钢筋网喷射混凝土施工，保护层的厚度不宜小于20mm;钢筋网间的搭接长度不应小于100mm;采用双层钢筋
网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设。
（9）钢支架喷射混凝土施工，应先喷射钢支架与岩面之间的混凝土，后喷射钢支架之间的混凝土；
刚性钢支架宜喷射混凝土覆盖，可缩性钢支架应待受压变形稳定后喷射混凝土覆盖
往年真题：关于锚喷支护设计与施工的说法，错误的是（ ）。
A.锚喷支护不可在未胶结的松散岩体中使用
B.膨胀性岩体中锚喷支护设计应通过试验确定
C.锚喷支护的设计与施工应合理利用围岩自身的承载力
D.喷射混凝土的最大厚度不应超过300mm（最新）
答案：A
解析：未胶结的松散岩体的锚喷支护设计应通过试验后确定
