3.1.2 矿山井巷布置与断面设计
考点一 矿井巷道分类
按井巷空间位置可分为垂直巷道、水平巷道、倾斜巷道和硐室；
按巷道的用途和服务范围可分为开拓巷道、准备巷道、回采巷道和探矿巷道等。
1）垂直（直立）巷道
（1）立（竖）井。
（2）暗立井（盲立井）。没有直接通达地面的出口的垂直巷道。

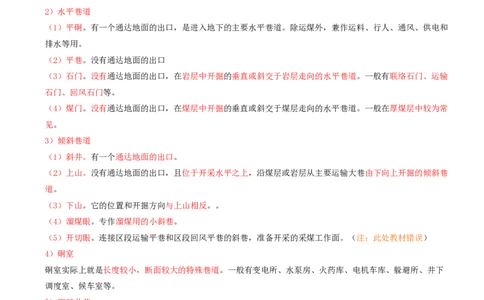

2）水平巷道
（1）平硐。有一个通达地面的出口，是进入地下的主要水平巷道。除运煤外，兼作运料、行人、通风、供电和
排水等用。
（2）平巷。没有通达地面的出口
（3）石门。没有通达地面的出口，在岩层中开掘的垂直或斜交于岩层走向的水平巷道。一般有联络石门、运输
石门、回风石门等。
（4）煤门。没有通达地面的出口，在煤层中开掘的垂直或斜交于煤层走向的水平巷道。一般在厚煤层中较为常
见。
3）倾斜巷道
（1）斜井。有一个通达地面的出口。
（2）上山。没有通达地面的出口，且位于开采水平之上，沿煤层或岩层从主要运输大巷由下向上开掘的倾斜巷
道。
（3）下山。它的位置和开掘方向与上山相反。。
（4）溜煤眼。专作溜煤用的小斜巷。
（5）开切眼。连接区段运输平巷和区段回风平巷的斜巷，准备开采的采煤工作面。（注：此处教材错误）
4）硐室
硐室实际上就是长度较小，断面较大的特殊巷道。一般有变电所、水泵房、火药库、电机车库、躲避所、井下
调度室、候车室等。
5）探矿井巷
探矿井巷是为了探明矿体而开凿的勘探竖井、斜井、天井、沿脉巷道和穿脉巷道等。
考点二 立井井筒断面设计
1）井筒净断面设计
主要是根据提升容器的规格和数量、井筒装备的类型和尺寸、井筒布置方式以及各种安全间隙来确定，并对通
过井筒的风速进行校核。
通常先确定提升间和梯子间尺寸及其相对位置；然后按照安全间隙要求，采用解析法或作图法求得近似的井筒
直径，并确定提升容器在井筒内的具体位置；最后进行调整，得到井筒的净断面尺寸。2）井筒井壁结构设计
立井井壁的结构主要有砌筑井壁、整体式现浇混凝土井壁、锚喷混凝土井壁和整体预制式、预制装配式井壁以
及复合井壁等几种类型。
复合井壁多用于冻结法凿井的永久性支护，达到防水、高强、可滑动三个方面的要求。
锚喷混凝土井壁利用锚杆来锚固井壁围岩，在岩层稳定的井筒中，锚喷混凝土井壁主要用作临时支护。
3）井筒装备
井筒装备是指安设在整个井深内的空间结构物，主要包括罐道、罐道梁、梯子间、管路、电缆等。其中罐道和
罐道梁是井筒装备的主要组成部分。

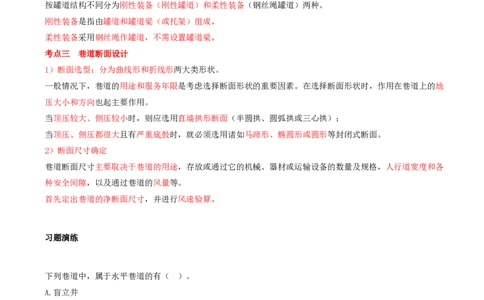

按罐道结构不同分为刚性装备（刚性罐道）和柔性装备（钢丝绳罐道）两种。
刚性装备是指由罐道和罐道梁（或托架）组成。
柔性装备采用钢丝绳作罐道，不需设置罐道梁。
考点三 巷道断面设计
1）断面选型：分为曲线形和折线形两大类形状。
一般情况下，巷道的用途和服务年限是考虑选择断面形状的重要因素。在选择断面形状时，作用在巷道上的地
压大小和方向也起主要作用。
当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；
当顶压、侧压都很大且有严重底鼓时，就必须选用诸如马蹄形、椭圆形或圆形等封闭式断面。
2）断面尺寸确定
巷道断面尺寸主要取决于巷道的用途，存放或通过它的机械、器材或运输设备的数量及规格，人行道宽度和各
种安全间隙，以及通过巷道的风量等。
首先定出巷道的净断面尺寸，并进行风速验算。
习题演练
下列巷道中，属于水平巷道的有（ ）。
A.盲立井
B.石门
C.煤门
D.溜煤眼
E.水泵房
答案：BC
解析：水平巷道包括平硐、平巷、石门、煤门等3.1 矿井开拓与井巷布置小结
1.矿井开拓方式：按井筒形式可分为立井开拓、斜井开拓、平硐开拓、综合开拓等四类；
1）立井开拓方式：指主、副井均为立井；立井单水平开拓： 一般适用于矿层倾角小于12°，地质构造简
单，矿层埋藏较深的矿井。
2）斜井开拓方式：指主副井筒均采用斜井的井田开拓方式；斜井井筒的倾角由井巷布置和提升设备的要求确
定，如采用普通胶带运输斜井倾角一般不超过16°。
3）平硐开拓方式：为排水，必须有3‰～5‰的流水坡度。

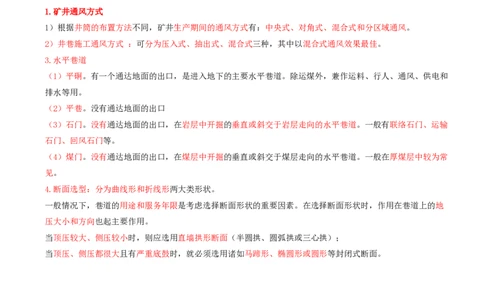

1.矿井通风方式
1）根据井筒的布置方法不同，矿井生产期间的通风方式有：中央式、对角式、混合式和分区域通风。
2）井巷施工通风方式 ：可分为压入式、抽出式、混合式三种，其中以混合式通风效果最佳。
3.水平巷道
（1）平硐。有一个通达地面的出口，是进入地下的主要水平巷道。除运煤外，兼作运料、行人、通风、供电和
排水等用。
（2）平巷。没有通达地面的出口
（3）石门。没有通达地面的出口，在岩层中开掘的垂直或斜交于岩层走向的水平巷道。一般有联络石门、运输
石门、回风石门等。
（4）煤门。没有通达地面的出口，在煤层中开掘的垂直或斜交于煤层走向的水平巷道。一般在厚煤层中较为常
见。
4.断面选型：分为曲线形和折线形两大类形状。
一般情况下，巷道的用途和服务年限是考虑选择断面形状的重要因素。在选择断面形状时，作用在巷道上的地
压大小和方向也起主要作用。
当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；
当顶压、侧压都很大且有严重底鼓时，就必须选用诸如马蹄形、椭圆形或圆形等封闭式断面。
