6.2.2 立井施工作业方式及其机械化配套方案
考点一、 立井井筒钻眼爆破施工作业方式
本考点内容近3页，主要从各方式的优缺点方面掌握
施工方式可分为掘、砌单行作业，掘、砌平行作业，掘、砌混合作业和掘、砌、安一次成井。
1）掘、砌单行作业
在同一段高内，按照掘、砌交替顺序作业称为单行作业。单行作业又分为长段单行作业和短段单行作业。

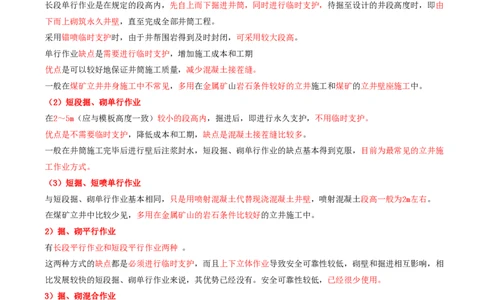

（1）长段单行作业
长段单行作业是在规定的段高内，先自上而下掘进井筒，同时进行临时支护，待掘至设计的井段高度时，即由
下而上砌筑永久井壁，直至完成全部井筒工程。
采用锚喷临时支护时，由于井帮围岩得到及时封闭，可采用较大段高。
单行作业缺点是需要进行临时支护，增加施工成本和工期
优点是可以较好地保证井筒施工质量，减少混凝土接茬缝。
一般在煤矿立井井身施工中不常见，多用在金属矿山岩石条件较好的立井施工和煤矿的立井壁座施工中。
（2）短段掘、砌单行作业
在2～5m（应与模板高度一致）较小的段高内，掘进后，即进行永久支护，不用临时支护。
优点是不需要临时支护，降低成本和工期，缺点是混凝土接茬缝比较多。
一般在井筒施工完毕后进行壁后注浆封水，短段掘、砌单行作业的缺点基本得到克服，目前为最常见的立井施
工作业方式。
（3）短掘、短喷单行作业
与短段掘、砌单行作业基本相同，只是用喷射混凝土代替现浇混凝土井壁，喷射混凝土段高一般为2m左右。
在煤矿立井中比较少见，多用在金属矿山的岩石条件比较好的立井施工中。
2）掘、砌平行作业
有长段平行作业和短段平行作业两种 。
这两种方式的缺点都是必须进行临时支护，而且上下立体作业导致安全可靠性较低，砌壁和掘进相互影响，相
比发展较快的短段掘、砌单行作业来说，其优势已经没有。安全可靠性较低，已经很少使用。
3）掘、砌混合作业
井筒掘、砌工序在时间上有部分平行时称混合作业。
优点是在井壁浇筑混凝土的时候有平行作业的出渣工序，节省工期。这种作业方式的前提是采用溜灰管输送混
凝土或者是两套提升系统（一套提升系统输送混凝土、一套出渣）。
缺点是劳动组织相对复杂，需要较高的施工管理水平，一般用在直径超过6.5m的井筒中，在冻结表土段施工中
使用也较常见。
4）掘、砌、安一次成井
井筒永久装备的安装工作与掘、砌作业同时施工时，称为一次成井。随着立井施工设备和施工技术的发展，立井施工速度快速提升，对井筒空间的利用也越来越高，掘、砌、安一
次成井这种作业方式很少使用。
5）立井井筒施工作业方式的选择
（1）施工作业方式在选择时，应综合分析和考虑：
①井筒穿过岩层性质、涌水量的大小和井壁支护结构；
②井筒直径和深度（基岩部分）；
③可能采用的施工工艺及技术装备条件；
④施工队伍的操作技术水平和施工管理水平。

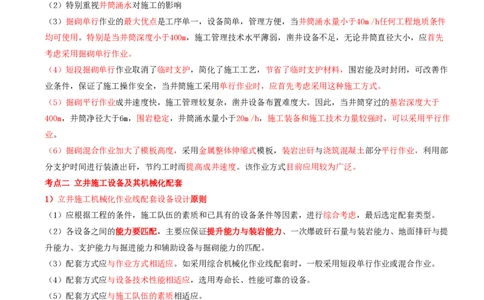

（2）特别重视井筒涌水对施工的影响
（3）掘砌单行作业的最大优点是工序单一，设备简单，管理方便，当井筒涌水量小于40m3/h任何工程地质条件
均可使用。特别是当井筒深度小于400m，施工管理技术水平薄弱，凿井设备不足，无论井筒直径大小，应首先
考虑采用掘砌单行作业。
（4）短段掘砌单行作业取消了临时支护，简化了施工工艺，节省了临时支护材料，围岩能及时封闭，可改善作
业条件，保证了施工操作安全，当井筒施工采用单行作业时，应首先考虑采用这种施工方式。
（5）掘砌平行作业成井速度快，施工管理较复杂，凿井设备布置难度大。因此，当井筒穿过的基岩深度大于
400m，井筒净径大于6m，围岩稳定，井筒涌水量小于20m3/h，施工装备和施工技术力量较强时，可以采用平行作
业。
（6）掘砌混合作业加大了模板高度，采用金属整体伸缩式模板，装岩出矸与浇筑混凝土部分平行作业，利用部
分支护时间进行装渣出矸，节约工时而提高成井速度。该作业方式目前应用较为广泛。
考点二 立井施工设备及其机械化配套
1）立井施工机械化作业线配套设备设计原则
（1）应根据工程的条件，施工队伍的素质和已具有的设备条件等因素，进行综合考虑，最后选定配套类型。
（2）各设备之间的能力要匹配，主要应保证提升能力与装岩能力、一次爆破矸石量与装岩能力、地面排矸与提
升能力、支护能力与掘进能力和辅助设备与掘砌能力的匹配。
（3）配套方式应与作业方式相适应。如采用综合机械化作业线配套时，一般采用短段单行作业或混合作业。
（4）配套方式应与设备技术性能相适应，选用寿命长、性能可靠的设备。
（5）配套方式应与施工队伍的素质相适应。
（6）配套方式应尽可能先进、合理，以充分改善劳动环境，降低劳动强度，确保施工安全。
（7）适当加大提升能力，以提高系统的可靠性。
2）立井井筒施工机械化作业线配套方案
主要有综合设备、普通设备机械化作业线两种方案。
（1）综合设备机械化作业线
凿岩台架：据井筒直径大小选择1台或2台；
抓岩机：根据井筒直径大小选择1台或多台组合使用；提升机：井筒直径5.5m以下宜1套提升，5.5-9m宜2套提升，超过9m宜2-3套提升，改绞井筒至少选1台双滚筒提
升机
吊桶：根据提升设备及井筒断面、施工进度综合选择
（2）普通设备机械化作业线
普通设备机械化作业线是以手持式凿岩机、长绳悬吊抓岩机为主要设备组成的作业线。
特点是设备便携，生产能力低，人力操纵为主，机械化程度低，劳动强度大，多用于井筒直径较小的浅井。
我国在一些大直径深井工程中，选用斗容0.6m³长绳悬吊抓岩机，配用多台手持式凿岩机，段高3～5m液压金属
整体活动模板，采用短段单行作业或混合作业，先后曾创造立井月进100m以上的好成绩。

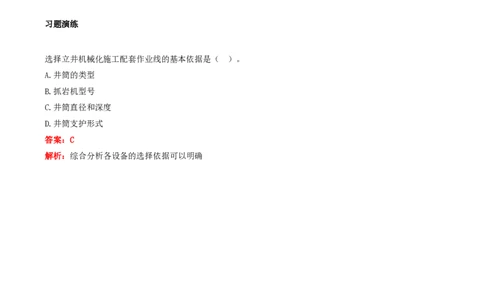

习题演练
选择立井机械化施工配套作业线的基本依据是（ ）。
A.井筒的类型
B.抓岩机型号
C.井筒直径和深度
D.井筒支护形式
答案：C
解析：综合分析各设备的选择依据可以明确
