（1）梯子筋

梯子筋采用φ12以上钢筋焊制为骨架设置在墙体内，根据梯子筋分档间距分别绑扎墙体竖向及水平钢筋，利用竖向梯子筋限定墙体水平钢筋间距，梯子筋间距不大于2000mm；利用水平梯子筋限定墙体竖向钢筋间距，并与墙体受力钢筋绑牢，同时控制钢筋保护层厚度。

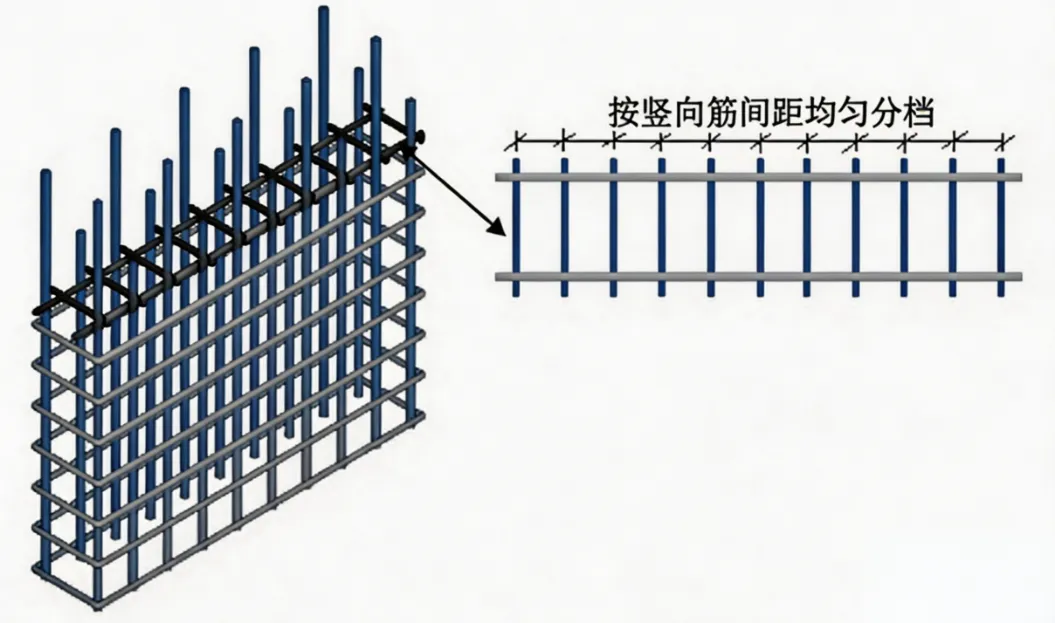

墙体水平梯子筋设置示意图

该工艺虽然控制效果较为理想，但需要消耗大量辅助钢筋，加大了现场焊接及安装工作量，占用较多的工序时间，不利于节材增效；梯子筋的制作质量要求较高，加工时需制备专门的模具，增加了资源投入及人工成本；梯子筋在运输与使用过程中容易弯曲变形，对定位控制效果产生影响。

（2）双F卡

双F卡根据墙厚及受力钢筋直径采用φ10~φ14钢筋焊制，两端的卡槽卡在墙体水平钢筋上，起到限位双排钢筋间距及控制保护层厚度的作用，同时可兼做侧模顶撑，防止模板向内偏移。

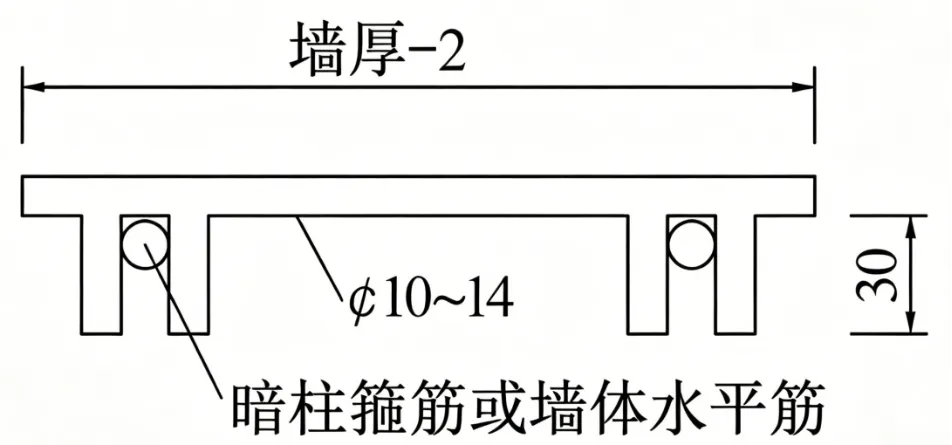

双F卡构造示意图

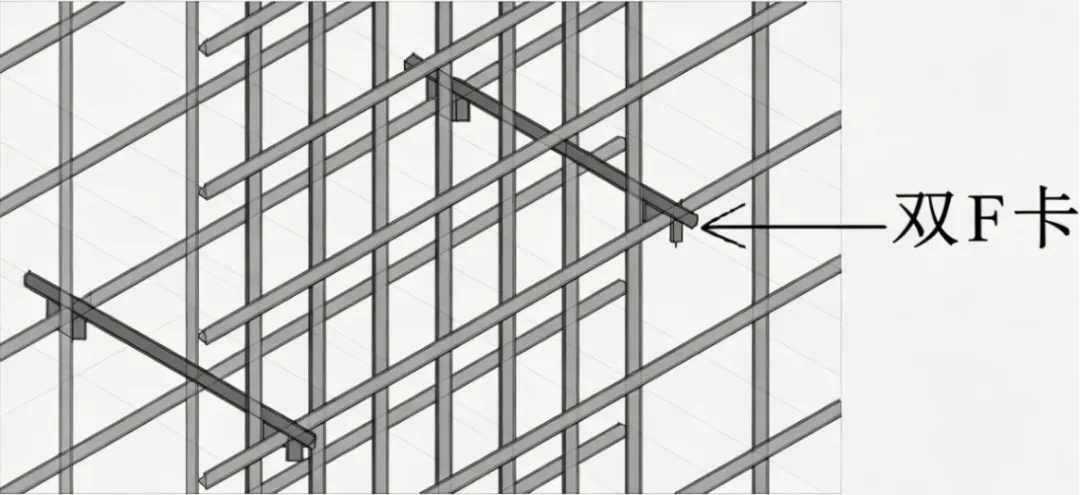

双F卡设置示意图

双F卡同样存在钢筋消耗高及焊接量大的弊端；卡具端头与模板接触面积小，不仅容易滑移错位，而且在对拉螺栓拉力作用下容易刺伤模板，易导致模板位置出现偏差；因其不具备止水性能，地下室外墙及水池等有防水要求的墙体禁止使用。

（3）保护层垫块

剪力墙钢筋保护层常规采用砂浆（混凝土）垫块或成品塑料垫圈，砂浆（混凝土）垫块与钢筋之间不易固定，荷载作用下容易位移或脱落，垫块强度一般难以达到规范要求，受力破损后致使钢筋保护层厚度失控；成品塑料垫圈无论强度还是稳定性都非常不足，承压能力低，在对拉螺栓拉力及混凝土侧压力作用下易变形失效。

剪力墙侧模的安装定位措施除了采取对拉螺栓锁紧及加强模板外部支撑外，最主要的是利用长度同墙厚的内支撑对顶内外侧模，与对拉螺栓共同作用，保证模板内部截面尺寸准确。

常用的模板内支撑类型多样，早期曾利用短方木作为模板顶撑，但方木嵌于混凝土内部造成结构薄弱及渗漏的危害，且因固定困难不能有效保证墙体尺寸；也有利用短钢筋作为模板顶撑的做法，同样具有耗材用量高、易滑移、易刺伤模板的不良因素。
