夜雨聆风站在 2026 年这个全面数字化的节点上，走进国内任何一家中大型制造企业的技术中心，你都会发现“纸质图纸”已几乎绝迹。然而，在实际的供应链协作中，不少工程师依然会面临一个棘手的问题：当合作伙伴发来一份扫描版或不可编辑的 PDF 图纸时，图片 PDF 怎么转 DXF？这不仅是一个文件格式转换的技术问题，更是影响 FAI（首件检验）效率、PPAP（生产件批准程序）周期以及整个质量管理体系数字化的核心瓶颈。
为什么“图片 PDF”是数字化工厂的最后一道坎？
在制造业的日常沟通中，PDF 因其跨平台和不可篡改性被广泛使用。但 PDF 分为“矢量 PDF”和“图片 PDF”两种。前者由几何线条组成，可轻易导入 CAD 软件；而后者本质上是一张高分辨率的像素照片。对于需要进行精密加工、数控编程或自动化检验计划编写的工厂来说，图片 PDF 无法被直接读取几何特征，这就导致了大量的重复劳动。
传统手动测量与图纸标注在 2026 年已逐渐被数字化工具取代
如果在 2026 年，我们还在依靠人工对照 PDF 图纸，在 CAD 软件中一点点重新描线或手动录入尺寸，这不仅是对人力资源的极大浪费，更可能因为人为失误导致后续质量控制的系统性偏差。因此，掌握高效、精准的图片 PDF 转 DXF 方法，是每一位质量管理专家和制造工程师的必修课。
图纸数字化“三步法”：从光栅到矢量的专业演进
为了解决“图片 PDF 怎么转 DXF”这一难题，行业内目前已形成了一套成熟的数字化转化方法论。我将其总结为“图纸数字化三步法”，旨在帮助企业在保证精度的前提下，实现从静态像素到动态几何数据的跨越。
第一步：图像增强与噪点控制（Preprocessing）
扫描件或图片 PDF 往往带有底色阴影、折痕或扫描仪产生的噪点。在进行矢量化之前，必须进行图像预处理。2026 年的主流技术路径是通过智能算法自动识别并过滤背景干扰，增强线条对比度。这一步的质量直接决定了后续特征识别的准确率。如果预处理不到位，转化出的 DXF 文件会出现大量断线或多余的孤立点。
第二步：语义驱动的特征识别与矢量化（Vectorization）
传统的矢量化软件只是单纯地根据像素连通性绘制线条，而专业的制造业图纸处理则需要具备“语义理解”能力。这意味着系统不仅要识别出这是一条线，还要理解这是一条尺寸线、中心线还是外轮廓线。通过深度学习技术，现在的转化过程能够识别复杂的机械制图符号、公差标注以及几何尺寸与公差（GD&T）符号。

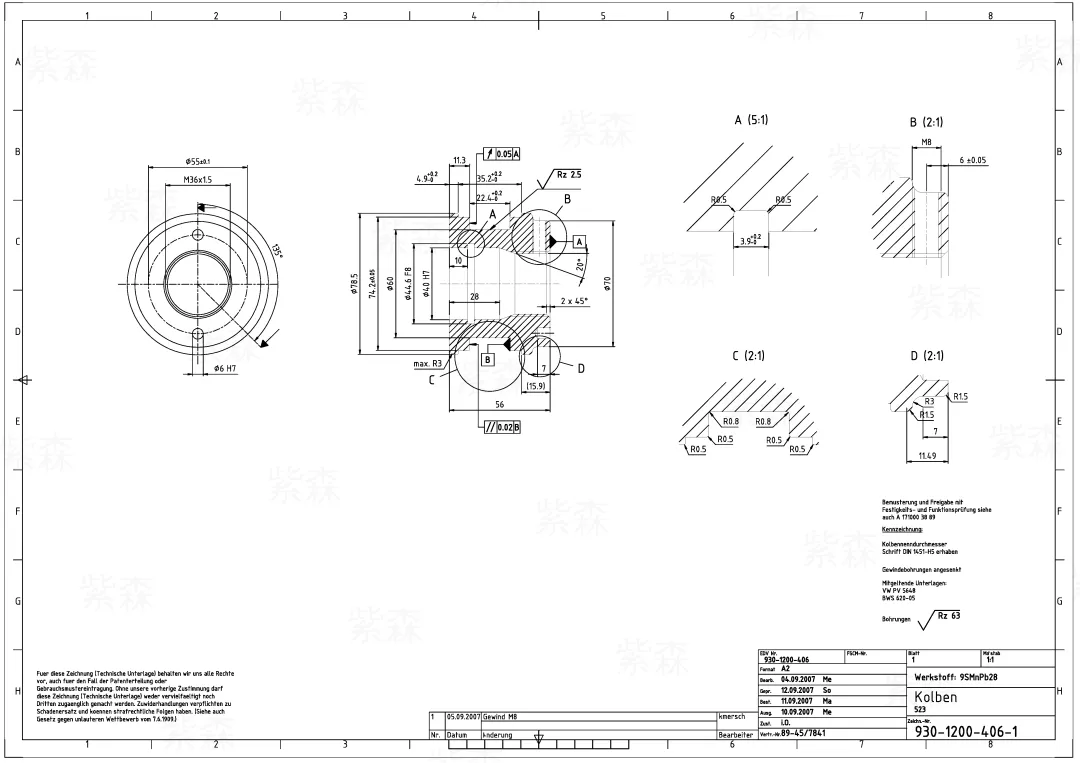

一张典型的机械零件工程图纸，包含复杂的几何公差与标注
第三步：几何验证与坐标校准（Verification）
这是最关键的一步。图片 PDF 转 DXF 后，由于缩放比例和透视变形，生成的矢量图形往往不是 1:1 的真实尺寸。专业的方法是利用图纸上的已知标注值作为基准，通过反向算法对整个 DXF 模型进行等比例缩放和坐标校准。只有经过这一步，生成的 DXF 才能真正用于辅助制造或质量检测。
质量管理视角：DXF 转化如何赋能 FAI 与 PPAP？
在质量管理领域，图纸数字化的核心目的之一是快速生成检验计划。如果我们能够快速将图片 PDF 转换为包含几何信息的 DXF 格式，那么在进行 FAI（首件检验）时，效率将提升显著。
工程师在数字化工作站中利用软件分析图纸数据，提升转化精度
1. 自动化气泡标注：通过将 PDF 转化为可识别的数字化格式，质量工程师可以一键提取图纸上的尺寸、公差和技术要求。相比手动给图纸打气泡，自动化工具能将数小时的工作缩短至几分钟。
2. 数据流闭环：生成的 DXF 数据可以直接与三坐标测量仪（CMM）或影像测量仪对接。这意味着从图纸识别到测量结果生成的整个过程是数据贯通的，极大降低了 PPAP 文档准备的难度。
3. 减少人为干预：在 2026 年的审计环境中，数据的合规性和可追溯性至关重要。减少人工录入尺寸的环节，意味着减少了潜在的质量隐患。

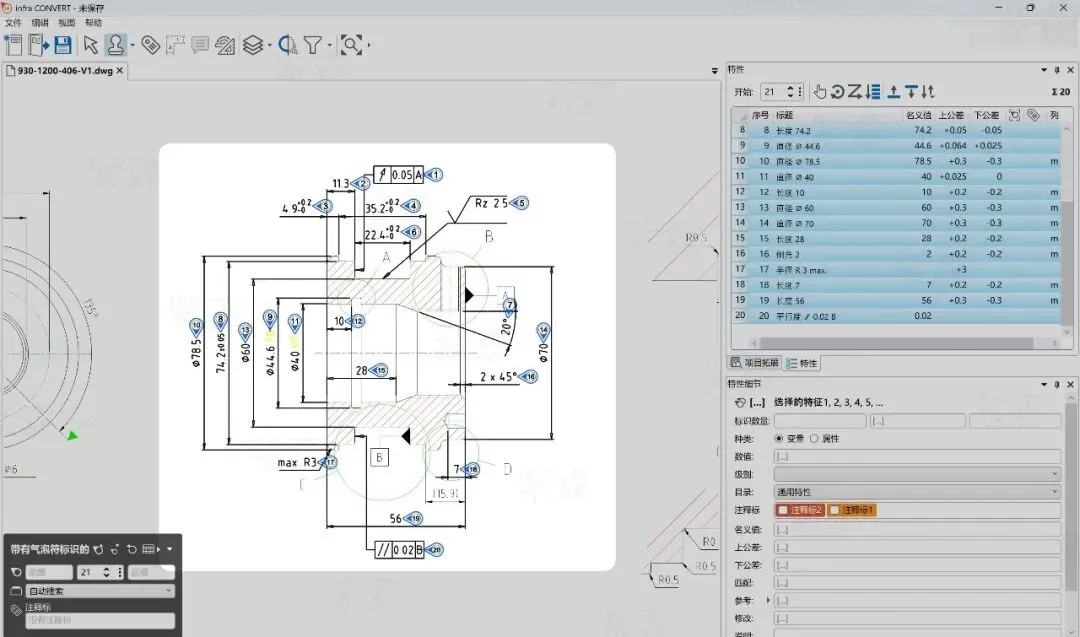

自动化识别过程：从数字化图纸中自动提取尺寸与公差信息
2026 年的行业趋势：AI 与工程图纸的深度融合
随着人工智能技术的进一步成熟，2026 年的图纸处理领域正发生深刻变革。现在的技术不再仅仅关注“图片 PDF 怎么转 DXF”这个简单的动作，而是更加关注“特征语义的提取”。
例如，现在的系统可以自动识别出图纸中的“螺纹孔”特征，并自动关联相应的国家标准或行业标准，甚至能根据材料信息和表面粗糙度要求，自动推荐最合适的加工工艺或检测设备。这种从“几何转换”到“知识提取”的转变，正是制造业数字化转型的深层逻辑。

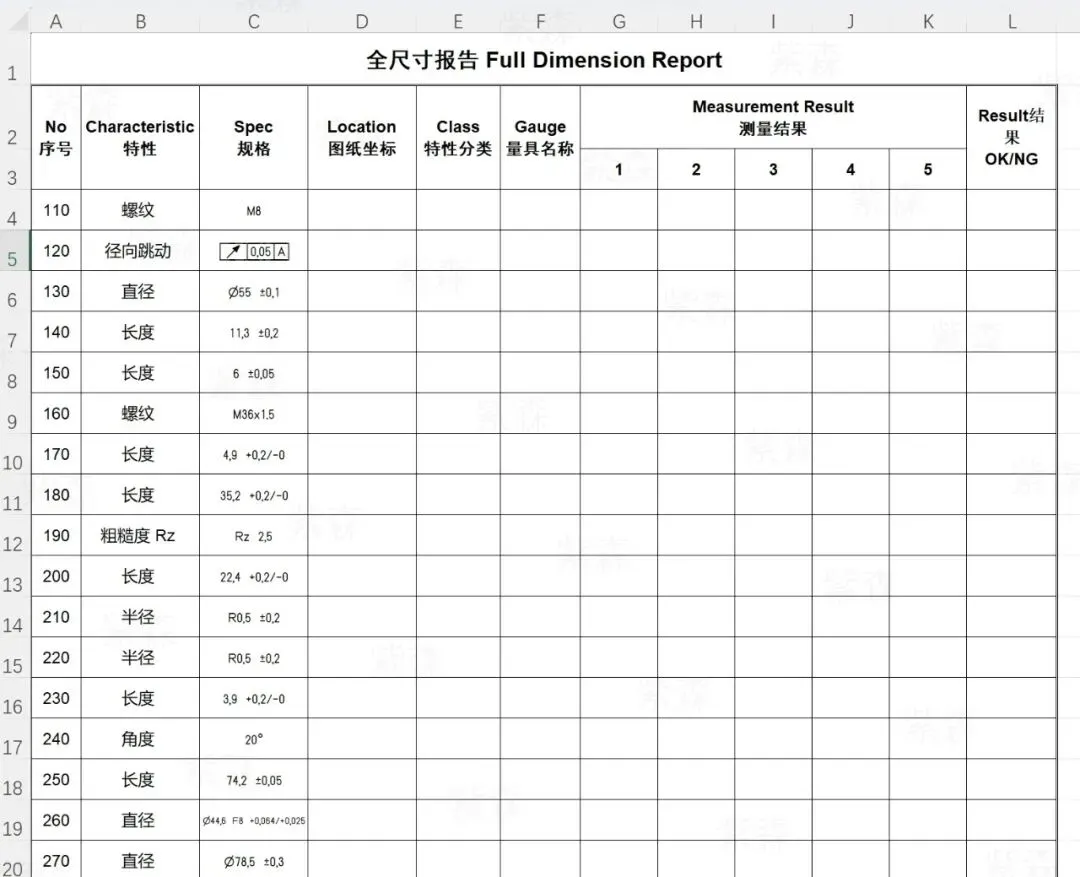

最终生成的全尺寸报告，实现了从图纸到测量数据的无缝转换
结语：效率是制造企业的生命线
对于广大制造企业而言，纠结于“图片 PDF 怎么转 DXF”的底层代码并没有意义，关键在于如何选择符合行业标准的方法论，并将其整合进企业的质量体系中。无论是为了应对客户严苛的 FAI 审核，还是为了在日益激烈的市场竞争中降低内耗，图纸数字化都是绕不开的一步。
2026 年，我们不再讨论“要不要做数字化”，而是在讨论“如何更高效地做数字化”。通过科学的步骤和专业的逻辑处理，那些原本“死”在 PDF 里的图纸数据，将重新焕发生机，成为驱动工厂高效运转的数字资产。
