模板支撑体系安全防护:“钢管扣件式支撑架”标准化要点

一、编制依据：

1.《建筑施工模板安全技术规范》JGJ 162-2008；

2.《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-2021；

3.《危险性较大的分部分项工程安全管理规定》住建部令第37号；

4.《钢管脚手架扣件》GB 15831；

5.《承插型盘扣式钢管支架构件》JG/T 503。

二、钢管扣件式支撑架：

（一）基础做法：

1.地基处理要求：

①基土应坚实平整，承载力满足设计要求；

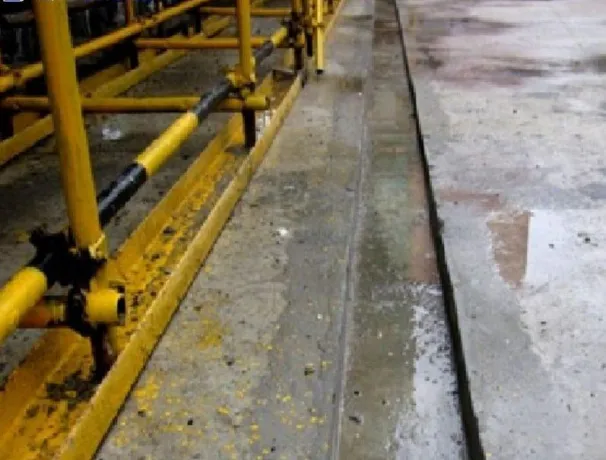

②设置排水坡度及排水沟，严禁积水；

③高度超过8m的支撑架，地基应浇筑混凝土垫层；

④地基验收合格后方可搭设架体。

2.垫板与底座设置：

①垫板要求：长度不少于2跨，宽度≥150mm，厚度≥50mm；

②底座要求：150×150×6mm钢板与钢管套管焊接组成；

③设置要求：垫板中心承载，底座与垫板密贴，无悬空。

3.特殊基础处理：

①立柱底部不在同一高度时，高处扫地杆向低处延长≥2跨；

②高低差≤1m，立柱距边坡上方边缘≥0.5m；

③楼板支撑时，下层楼板应具有承受上层荷载的承载能力。

（二）水平杆与立杆：

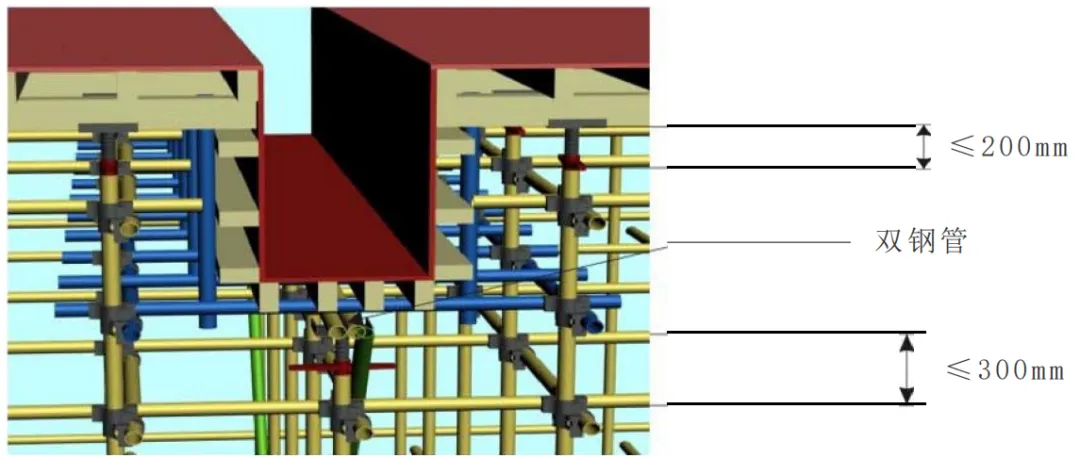

1.扫地杆设置（强制性条文）：

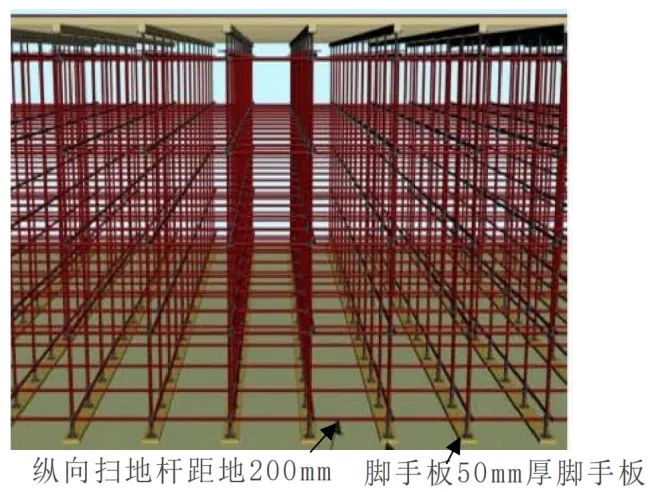

①高度：距地面≤200mm；

②设置顺序：纵下横上；

③要求：纵横向连续设置，双向拉通。

2.水平杆设置要求：

①纵横向水平杆双向拉通，不少于3跨；

②步距≤1.8m（高支模），按设计要求执行；

③接头错开≥500mm，距主节点≤纵距1/3；

④搭接长度≥1m，3个旋转扣件固定。

3.立杆设置要求：

①接长方式：严禁搭接，必须采用对接扣件连接；

②接头错开：相邻立杆对接接头不在同步内，错开≥500mm；

③接头位置：距主节点≤步距1/3；

④多层支撑：上下层支点在同一垂直线上；

⑤禁止混用：不同规格支架立杆不得混用。

4.可调托撑设置（强制性条文）：

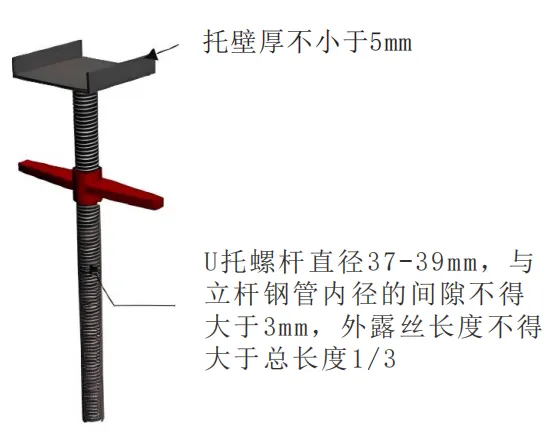

①螺杆伸出钢管顶部≤200mm；

②螺杆外径与钢管内径间隙≤3mm；

③U形支托与楞梁间隙必须楔紧；

④安装时保证上下同心。

（三）剪刀撑设置：

1.竖向剪刀撑：

①外侧周圈：由下至上设置竖向连续剪刀撑；

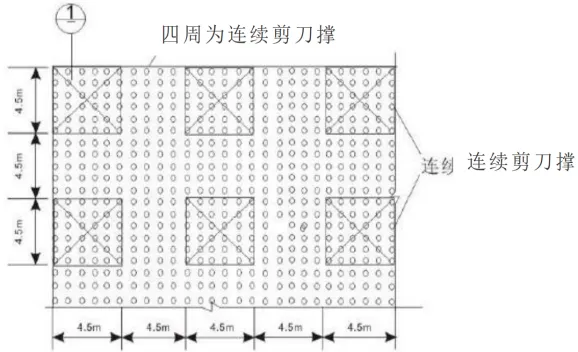

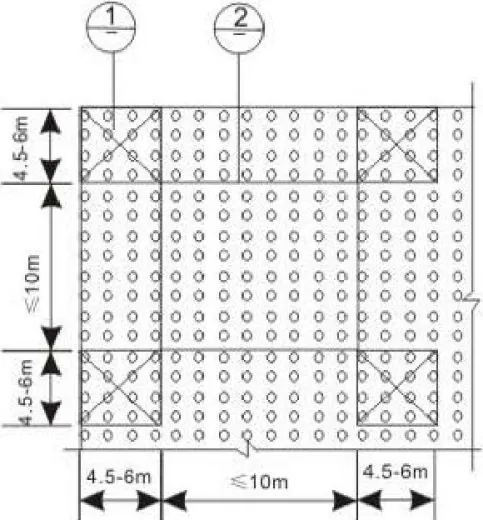

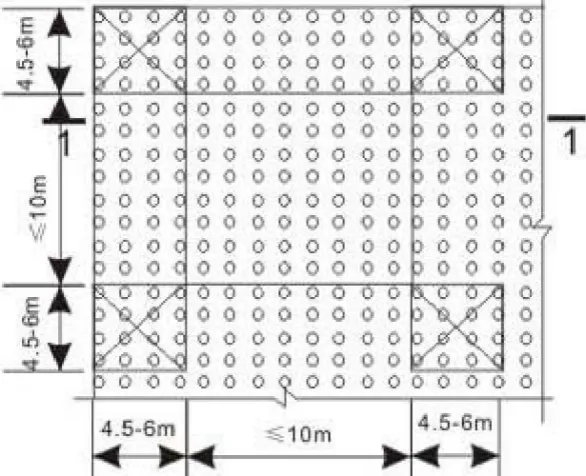

②中间区域：纵横向每隔10m设置竖向连续剪刀撑；

③宽度：4～6m；

④夹角：45°～60°；

⑤搭接：搭接长度≥500mm，2个旋转扣件固定。

2.水平剪刀撑：

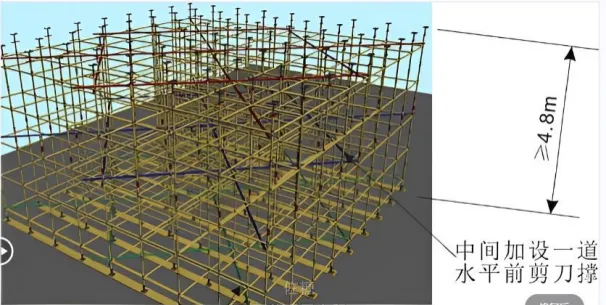

①设置位置：剪刀撑顶部、扫地杆处；

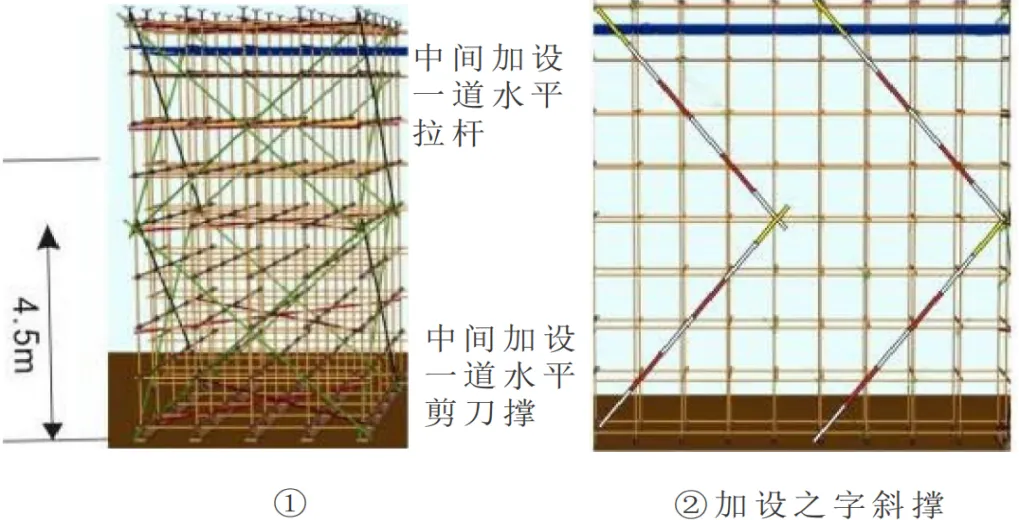

②层高8～20m：最顶步距两水平拉杆中间加设1道；

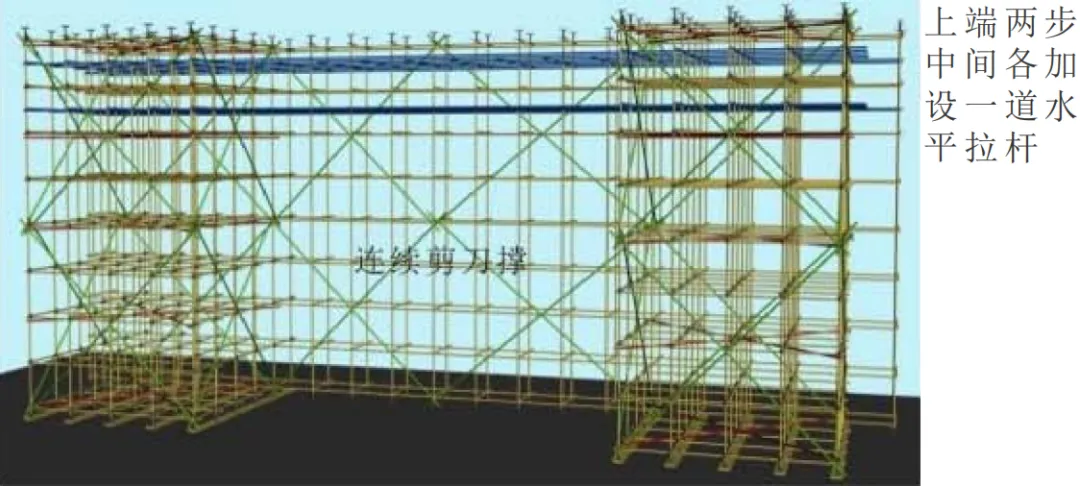

③层高>20m：最顶两步距水平拉杆中间分别增加1道；

④立杆间距≤1.2m：顶端和底部必须设置，中间间距≤4.8m。

3.不同层高加强要求：

（四）周边拉结与临边防护：

1.抱柱拉结要求：

①触发条件：支架高度>5m；

②水平间距：6～9m；

③竖向间距：2～3m；

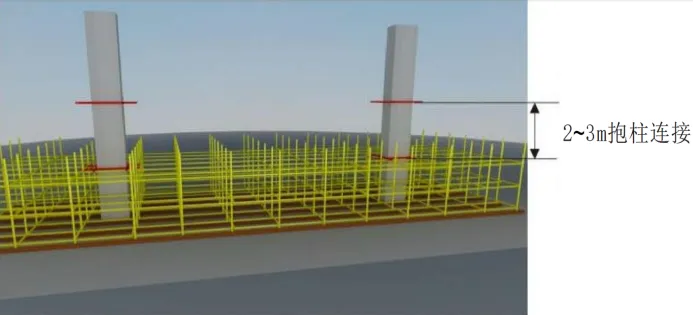

④拉结方式：采用抱柱方式与建筑结构刚性连接；

⑤作用：提高整体稳定性，抵抗侧向变形。

2.临边防护要求：

①登高措施：搭设高度2m以上设置作业人员登高措施；

②脚手板：作业面满铺，离墙面≤150mm，无探头板；

③安全网：

▷5m≤H<10m：中间层加设1道水平安全网；

▷H≥10m：每隔6m加设一道安全平网；

▷随架体搭设同步挂设。

（五）验收与检查：

1.验收节点：

①基础完工后及架体搭设前；

②搭设达到设计高度后；

③遇有六级大风与大雨后；

④寒冷地区开冻后；

⑤停用超过一个月。

2.验收人员：

①总承包单位技术负责人或授权专业技术人员；

②分包单位技术负责人；

③项目负责人、项目技术负责人；

④专项方案编制人员；

⑤专职安全生产管理人员；

⑥总监理工程师及专业监理工程师。

3.检查项目及允许偏差：

4.日常检查要点：

①立杆是否悬空，垫板是否松动；

②扣件螺栓是否松动；

③安全防护措施是否符合要求；

④是否超载使用；

⑤立杆沉降及架体变形情况。
