泵核心一级分类:动力式(叶片式)、容积式、特殊流体作用泵,再按结构、介质、驱动细分,每类配原理动画图解。
一、动力式泵(叶片式泵,工业最常用)
依靠叶轮旋转给液体施加动能,流量大、连续输送、适合清水/低粘度介质

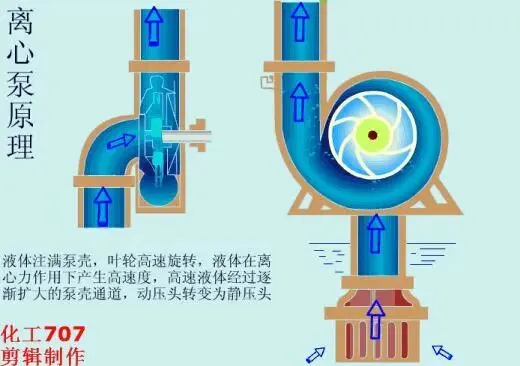

1. 离心泵(占市场70%以上)

● 原理:叶轮高速旋转,液体从中心吸入,离心力甩向外圈,蜗壳把动能转为压力能
● 细分:
1)按叶轮级数:单级离心泵、多级离心泵(多叶轮串联,高压高扬程)2)按吸入方式:单吸泵、双吸泵(大流量、水利工程)
3)按安装形式:卧式离心泵、立式管道泵、潜水泵、自吸离心泵、磁力屏蔽泵(无泄漏,化工防腐)
● 适用:供水、循环水、冷却水、轻度污水
2. 轴流泵

● 原理:螺旋桨式叶轮,液体沿轴向直线推送,类似风扇
● 特点:大流量、低扬程
● 适用:农田灌溉、河道调水、大型循环水池
3. 混流泵

●原理:兼顾离心+轴流,液体斜向流出叶轮
● 特点:流量>离心泵,扬程>轴流泵,中等工况通用
● 适用:给排水、农业排涝

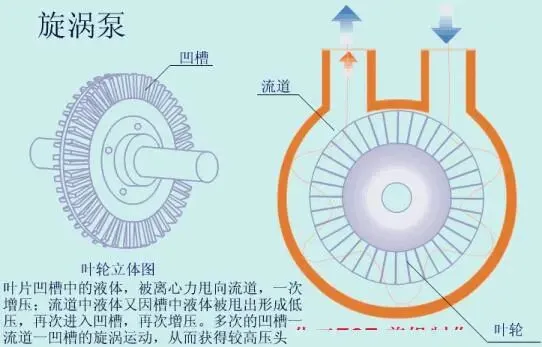

4. 旋涡泵

● 原理:叶轮沟槽反复增压,多次旋涡叠加升压
● 特点:小流量、高扬程、自带自吸,可输送少量气液混合液
● 适用:小型化工助剂、汽油、轻质溶剂输送
二、容积式泵(定量输送、高压、高粘度介质首选)
周期性改变密闭腔体容积吸排液体,流量稳定、压力高、自吸能力强
(一)转子式容积泵(连续旋转,脉动小)

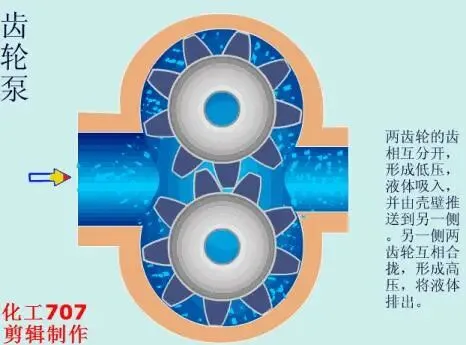

1. 齿轮泵(外啮合最常见)

● 原理:齿轮脱开形成负压吸液,啮合挤压高压排液
● 细分:外齿轮泵、内啮合摆线齿轮泵
● 适用:润滑油、柴油、液压油、低粘度树脂

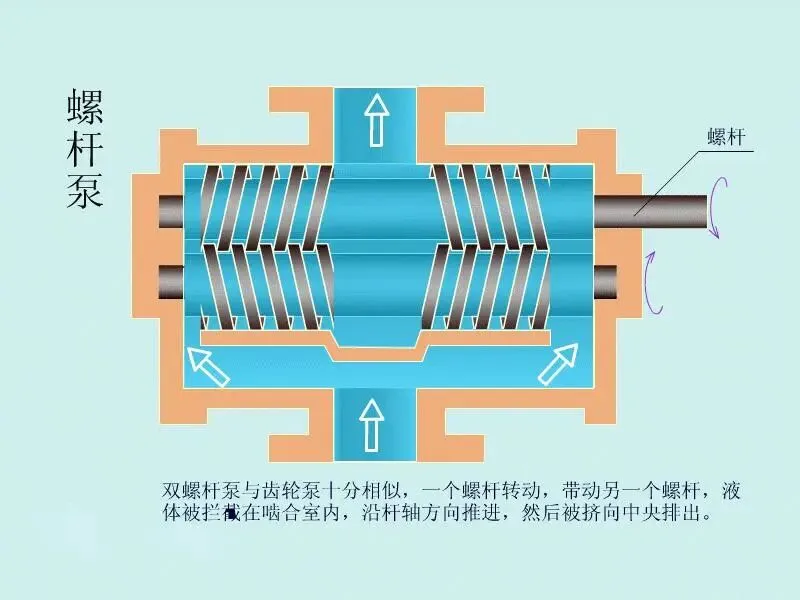

2. 螺杆泵

● 细分:单螺杆泵(输送含颗粒污泥、酱料)、双螺杆泵、三螺杆泵(润滑油高压输送)
● 原理:螺杆啮合形成密封腔,轴向匀速推送介质,脉动极小
● 适用:原油、泥浆、涂料、食品酱料、高粘度胶水
3. 罗茨泵(罗茨真空泵/输送泵)
双转子无接触啮合,多用于抽真空、粉体、粘稠浆料
4. 滑片泵(叶片转子泵)
转子滑片随离心力贴壳,容积变化吸排,适合汽油、轻油输送
(二)往复式容积泵(活塞往复运动,计量精准)
1. 柱塞泵/活塞泵
机械推动柱塞往复,高压工况,液压、高压水清洗、油田注水

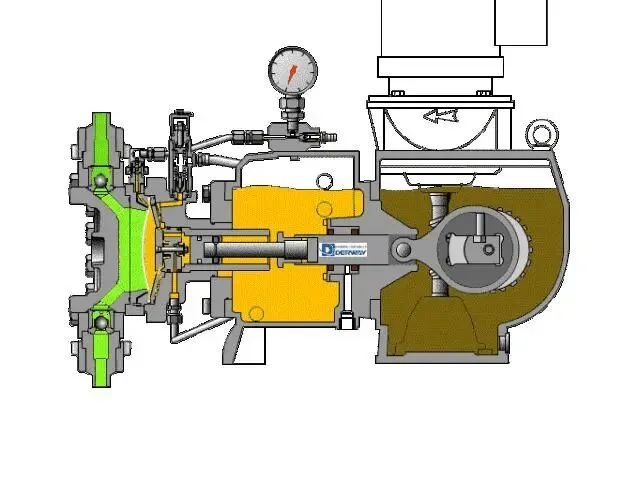

2. 隔膜泵(气动隔膜泵AODD最常用)

● 原理:压缩空气驱动柔性隔膜,单向球阀控制进出;可干转、输送带固体颗粒、强腐蚀液体
● 细分:气动隔膜泵、电动隔膜计量泵

● 适用:化工酸碱、污泥、涂料、危废液体、精准加药
3. 蠕动泵(软管泵)
滚轮挤压软管推送液体,无介质接触金属,食品、医药无菌输送,微量计量
三、特殊流体作用泵(无叶轮/转子,流体自身增压)
1. 水环真空泵:叶轮搅动水形成密封水环,抽吸气体,化工负压、真空过滤
2. 射流泵(喷射泵):高压流体高速引射低压介质,无运动部件,抽污水、真空抽吸
3. 水锤泵:利用水流冲击水锤升压,山区无电力自流输水
四、其他通用分类维度(工程选型常用)
1. 按输送介质分
● 清水泵:自来水、循环冷却水
● 化工防腐泵:氟塑料泵、不锈钢磁力泵(酸、碱、溶剂)
● 杂质/渣浆泵:泥浆泵、污水泵、砂泵(含固体颗粒)
● 油泵:柴油泵、原油输送泵、液压泵
● 高温泵:导热油泵、熔盐泵;低温泵:液氧/液氮泵
● 卫生泵:食品级螺杆泵、蠕动泵(饮料、制药)
● 计量泵:隔膜计量泵、柱塞计量泵(药剂投加)
2. 按驱动方式
电动泵、柴油机泵(应急消防)、蒸汽驱动泵、手动泵、液压驱动泵
3. 按安装结构
卧式泵、立式泵、管道直联泵、潜水泵、深井泵、移动式自吸泵
三类泵核心对比速记
1. 动力式(离心泵):大流量、中低压、清水、连续输送、便宜易维修
2. 容积式(齿轮/螺杆/隔膜):定量、高压、高粘度/颗粒/腐蚀介质、精准投加
3. 特殊泵(射流/水环):无转动部件、真空抽吸、简易负压工况
