真题回顾 | 第23期全国BIM等级考试真题解析二级建筑
第二十三期二级建筑考题题量非常的大，而且题目之间相互连接，题目3个小时肯定答不完，所以大家在答题的时候需要合理分配自己的时间，尽可能拿多的分数。题目的答题顺序建议：
1. 绘制第一题的主体通用部分:柱、墙、楼板，门窗、主席台、主席台台阶、耳光、栏杆福州这些。
2. 第一题的主体部分绘制完成后，直接复制出来一份按照第二题命名。
3. 打开第二题，先绘制第二题的吊顶
4. 绘制第三题的参数化族，参数不熟练的，就直接按照第四题给好的尺寸绘制一个不带参数的固定数值天窗即可。
5. 看时间如果剩余时间在1个半小时左右，就可以回去补第一题的阶梯和座椅，最起码留出1小时绘制最后一道题目。
6. 最后一道题目绘制时先把大概的样子绘制出来，然后有时间再扣细节。

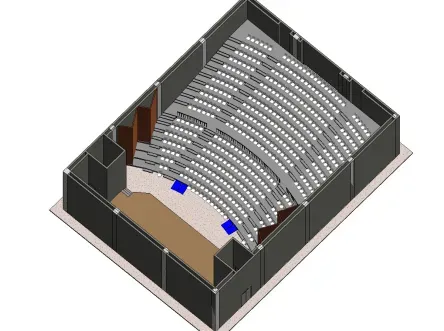

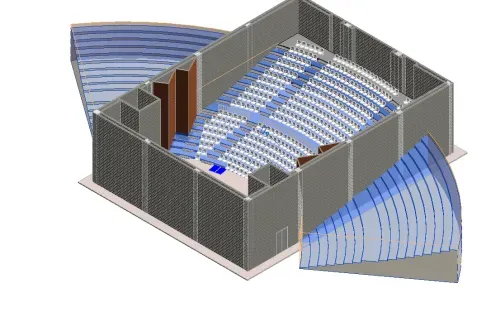

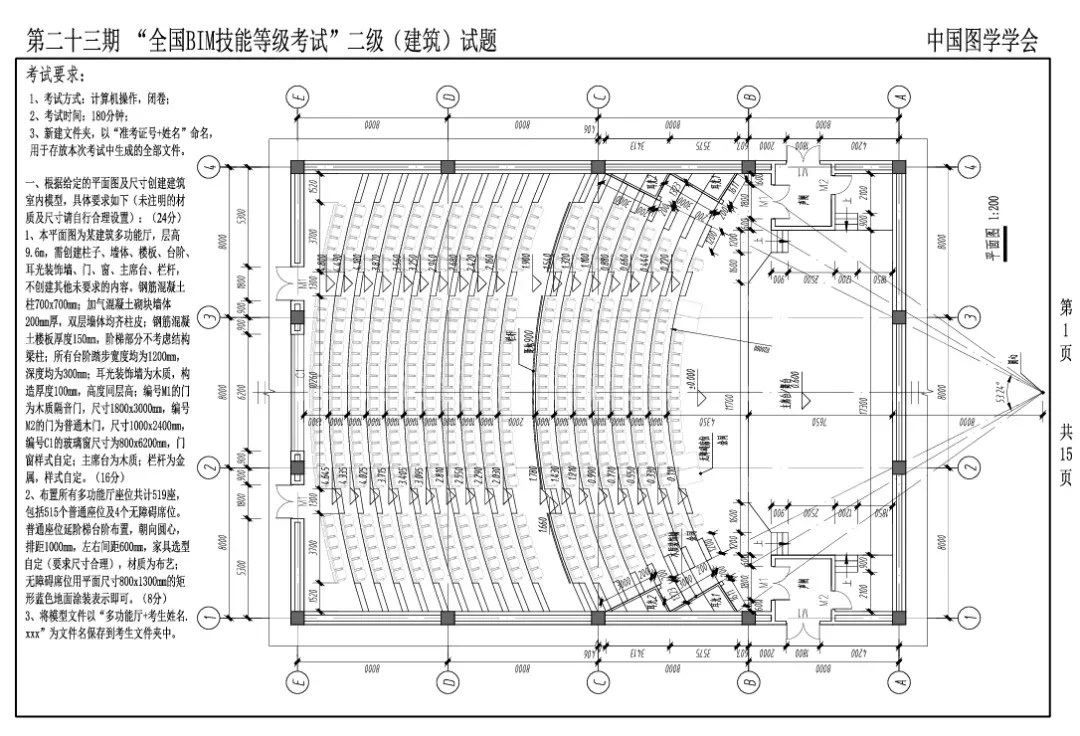

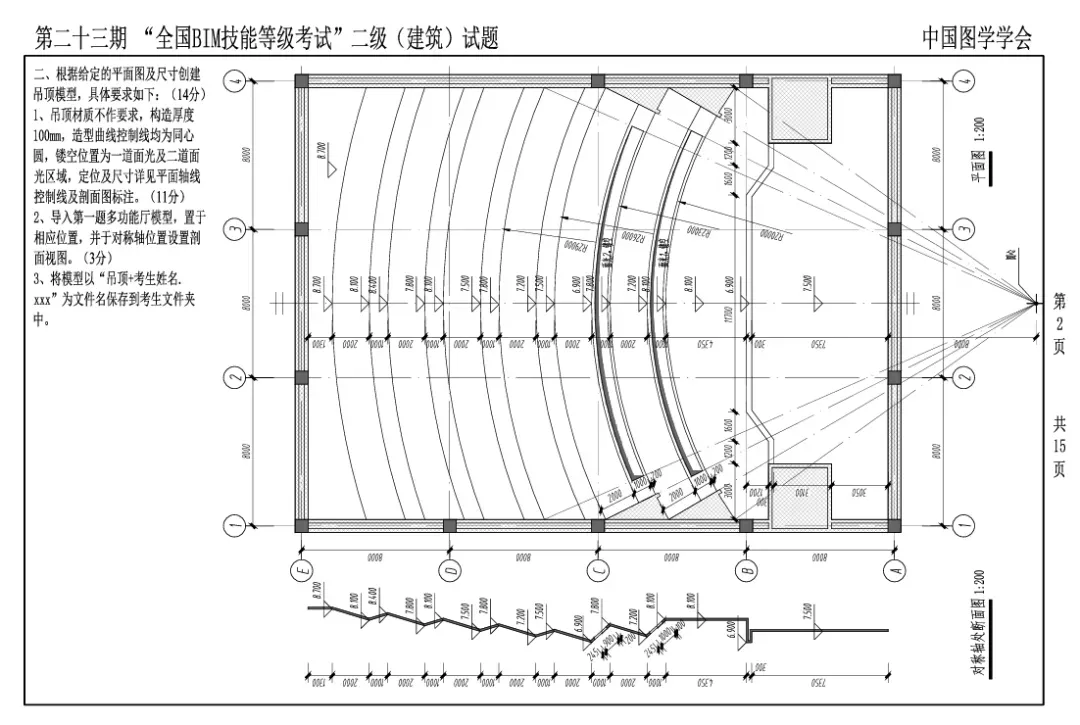

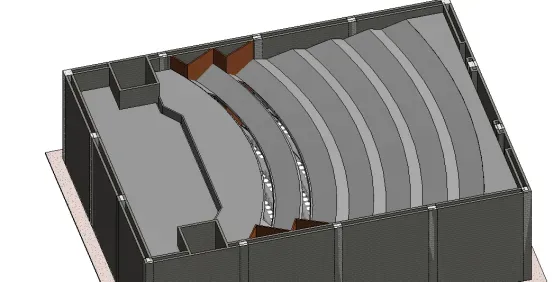

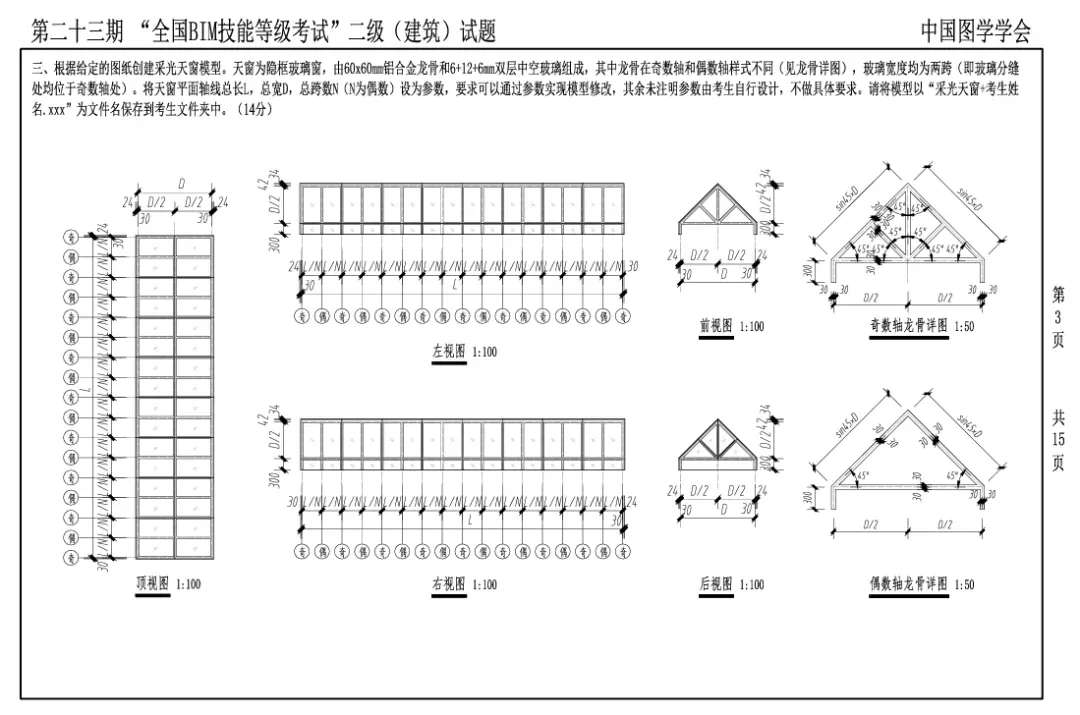

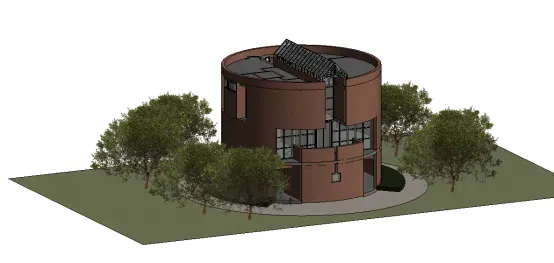

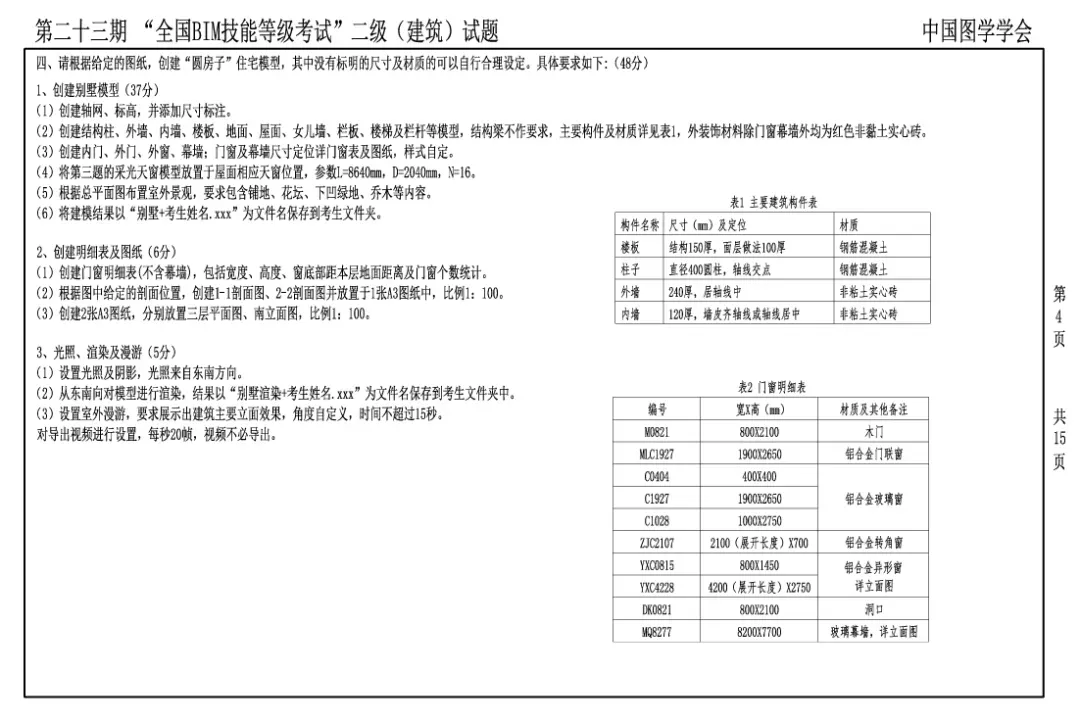

1. 建筑主体部分的创建，主要是指第一小问中除了阶梯的部分，剩下的全部构件，正常绘制即可，注意材质和尺寸不要给错了。2. 阶梯部分，包括阶梯上的台阶主要使用内建模型来进行处理，弧形的用旋转或是放样均可，注意如果使用放样，路径要长一些，多出来的部分用空心剪切掉即可。3. 放置座位，不用布置的特别精准，用阵列和复制，摆大概位置上就可以。座椅选择族库中的“座位-礼堂“即可。1. 座位上方部分的吊顶，操作原理和阶梯相同，都是在内建模型中进行放样即可，截面轮廓按照题目给的断面图绘制。1. 通过分析题目，可以看出，天窗长度方向的奇数龙骨和偶数龙骨都需要使用阵列参数来确定个数。那么奇数龙骨和偶数龙骨就需要单独建立族文件，然后嵌套到采光天窗的族中，这样参数会更好设置。2. 龙骨单独建立族模型的时候，由于里面涉及到三角形斜向的边，为了更好的锁定，所以采用参照线定位比参照平面更加方便，下图是参照线和需要设置及锁定的尺寸。3. 设置好参照线之后，沿着参照线将龙骨用拉伸功能绘制出来即可，绘制的时候注意边线要和参照线锁定。龙骨绘制之后别忘了给材质。4. 奇数龙骨和偶数龙骨绘制完成后，载入回采光天窗族中，采光天窗族中需要设置的参数见下图。本题为常规别墅题目，和往期相比绘制比较简单，除了个别异形窗，没有复杂的地方，大家正常按照图纸快速绘制即可。3. 绘制每一层的墙，楼板，门窗，柱子这些基础构件，标高都按照层高绘制即可，注意材质不要给错了，门窗高度暂时不调，幕墙暂时不绘制7. 设置光照，渲染及漫游，将三层平面图和南立面图拖到图纸框中8. 剩余时间处理幕墙和门窗高度，图中的异形窗可以统一用内建模型绘制，也可以直接用幕墙处理，幕墙能快一些二级结构
本次考题前三道题难度较小，尤其是第一题在之前的考试中已经考核过一次，第二题和第三题也没有特别复杂的造型和参数，做过往届考题的考生答题应该比较轻松。
第四题是本次考核的难点，因为往期二级结构最后一道大题考核的都是搭建框架结构并配筋，而这次是第一次考核了搭建钢结构模型，对于之前没有接触过钢结构模型的考生，可能有些困难。

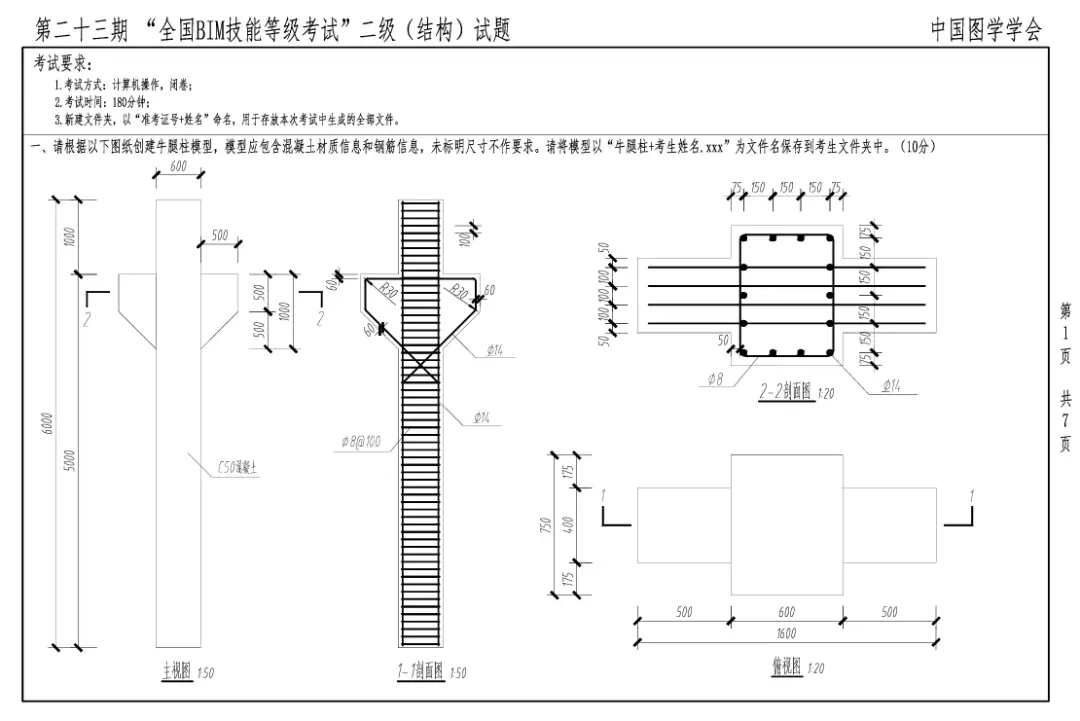

第一题： 牛腿柱

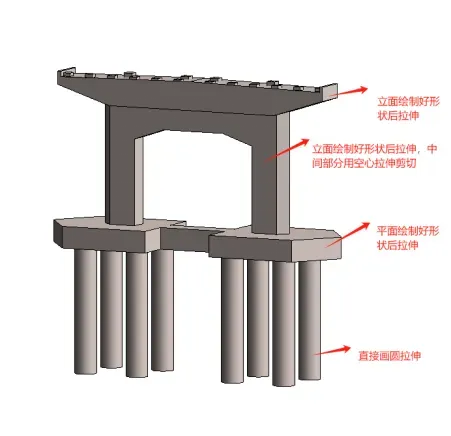

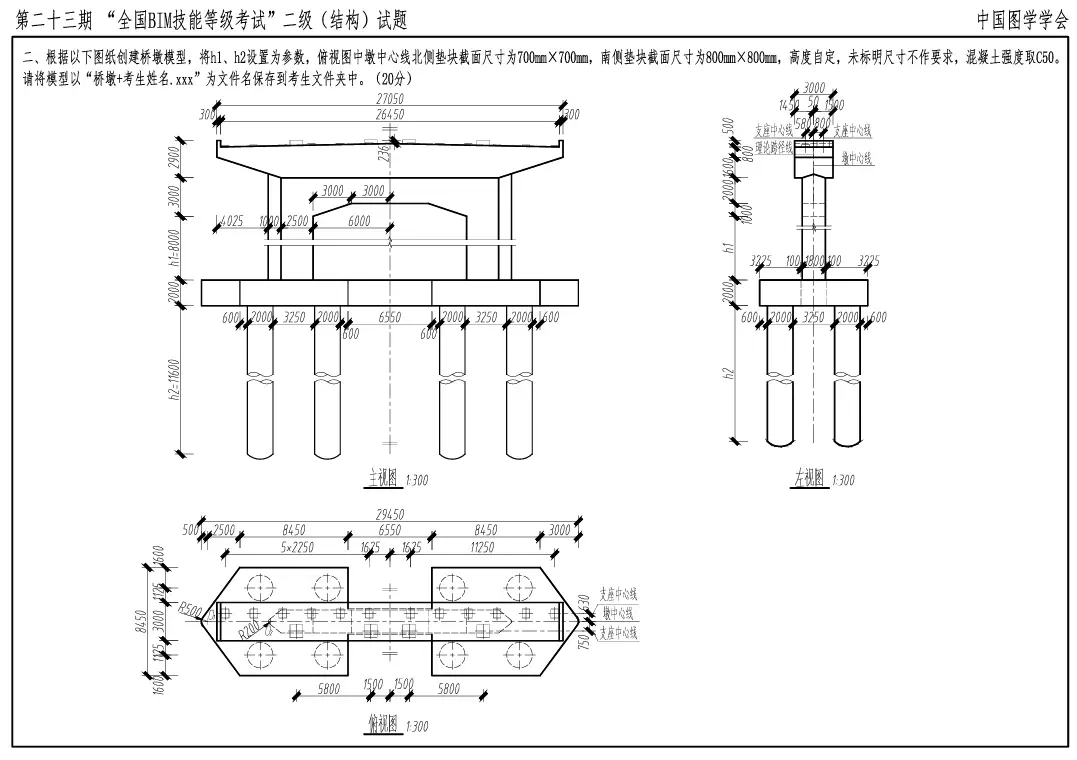

1、先使用内建模型的功能内建牛腿柱，使用拉伸功能即可，需要注意的是，内建模型时族类别归为结构柱，结构构件才可配筋。除此之外，注意材质为C50混凝土。2、给牛腿柱进行配筋，先配置中间柱子部分，直接在柱子截面用01号，和34号钢筋进行配置即可。牛腿部分的钢筋，用绘制钢筋的功能直接在前剖面绘制，形状尺寸按照题目要求给好即可。配置钢筋时别忘了50的保护层。1、在前立面按照尺寸要求绘制参照平面，按题目要求标注好参数，固定数值锁定。2、绘制桥墩，按照从下往上的顺序依次绘制，基本都使用拉伸功能就可以。绘制时边绘制，边和立面的参照平面锁定，这样模型就会随着参数的变化而变化。绘制完成后不要忘了调整材质。

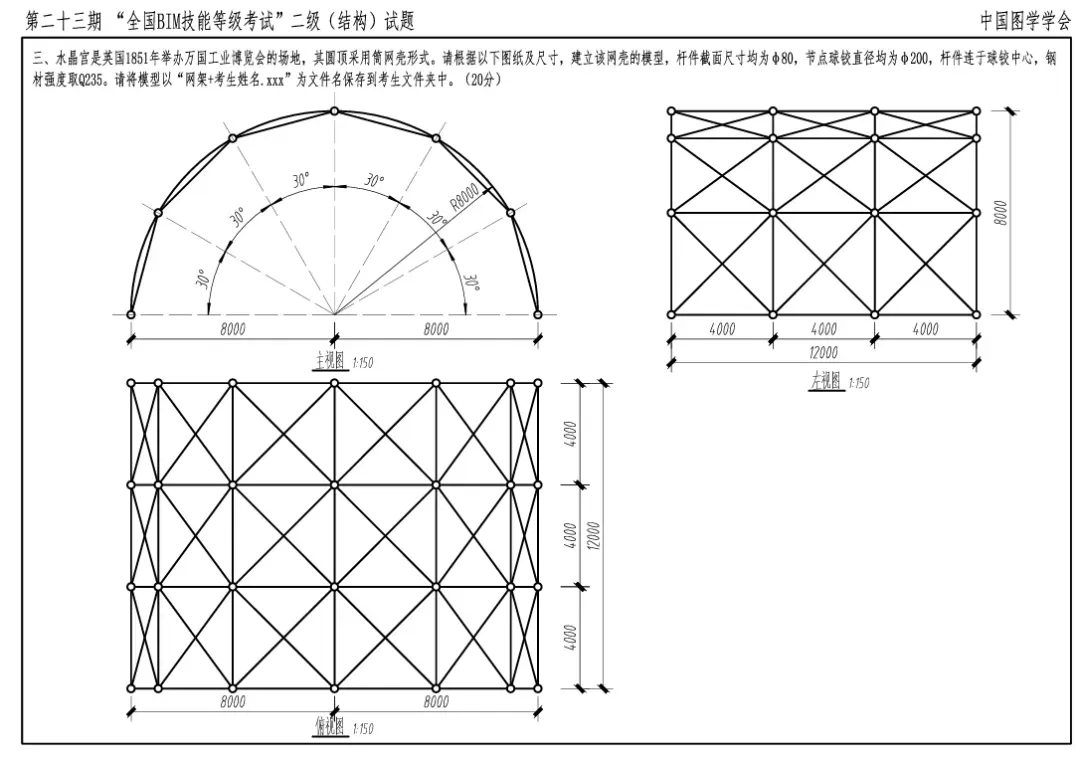

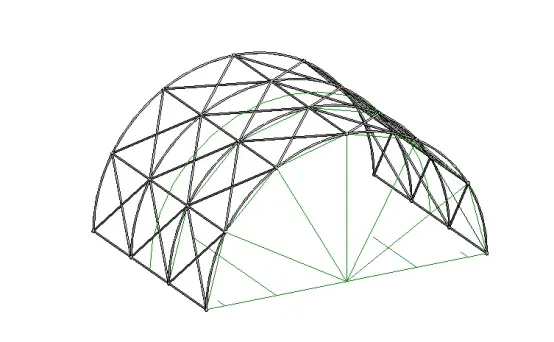

第三题：网架
主要考核内容：旋转；放样；参照线的应用

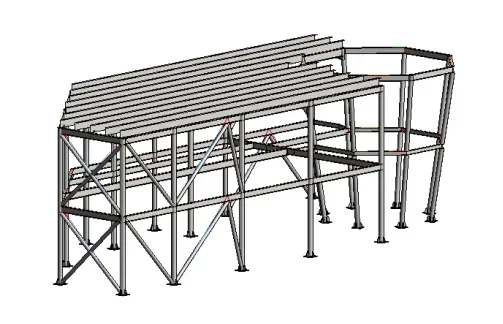

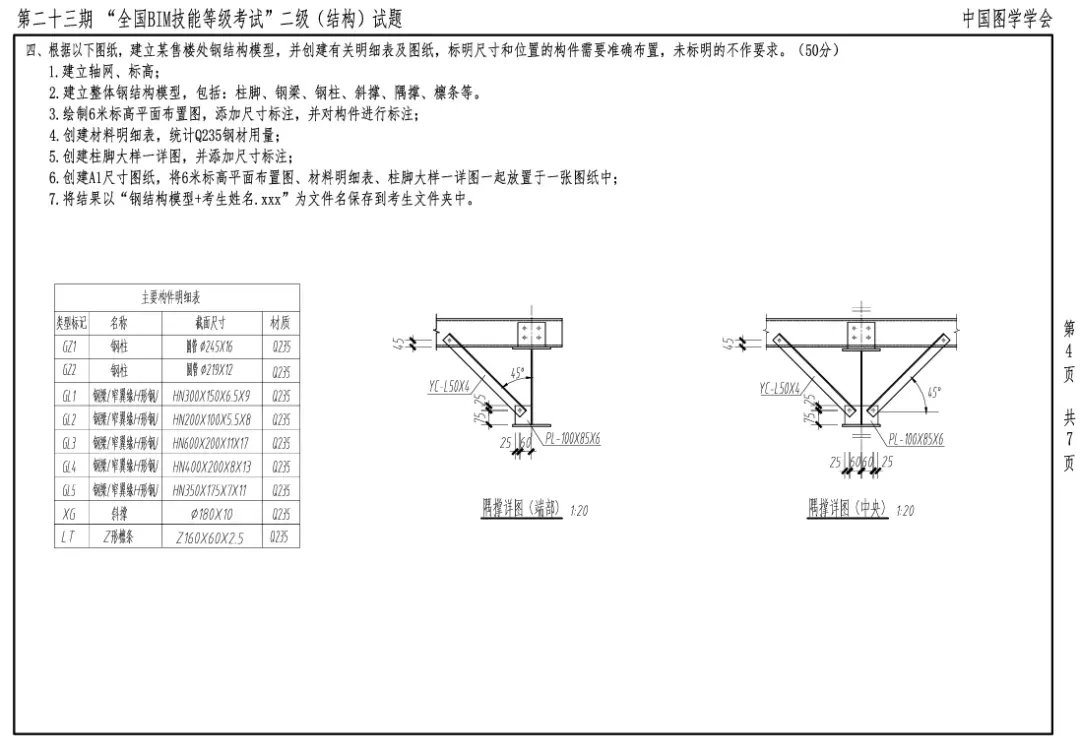

2、在立面用放样功能先绘制弧形杆件。绘制之后回到平面图中复制即可。3、在立面使用参照线进行定位绘制，参照线可以在三维中捕捉查看，所以为了后期绘制斜向杆件，我们使用参照线会比参照平面方便。需要绘制的参照线见下图。4、绘制纵向杆件，用拉伸即可，在前立面绘制好截面形状，拉伸。斜向的杆件，我们先在三维中点击放样的功能，然后设置参照线的平面，让其所在面与斜向杆件相同，然后绘制路径（捕捉对角球形的中心即可），然后在三维绘制轮廓。题目绘制时多用复制，镜像，阵列，提升绘图效率，画的时候，照着底图描图即可，位置不是那么精确也没有关系，钢梁和钢梁之间，钢梁和钢柱之间的连接不考虑，直接搭上就行。对于像隅撑这种，大家还有时间就先把隅撑画在大概位置就行，对于隅撑详图里的细节，没时间就不用画的那么详细。二级设备

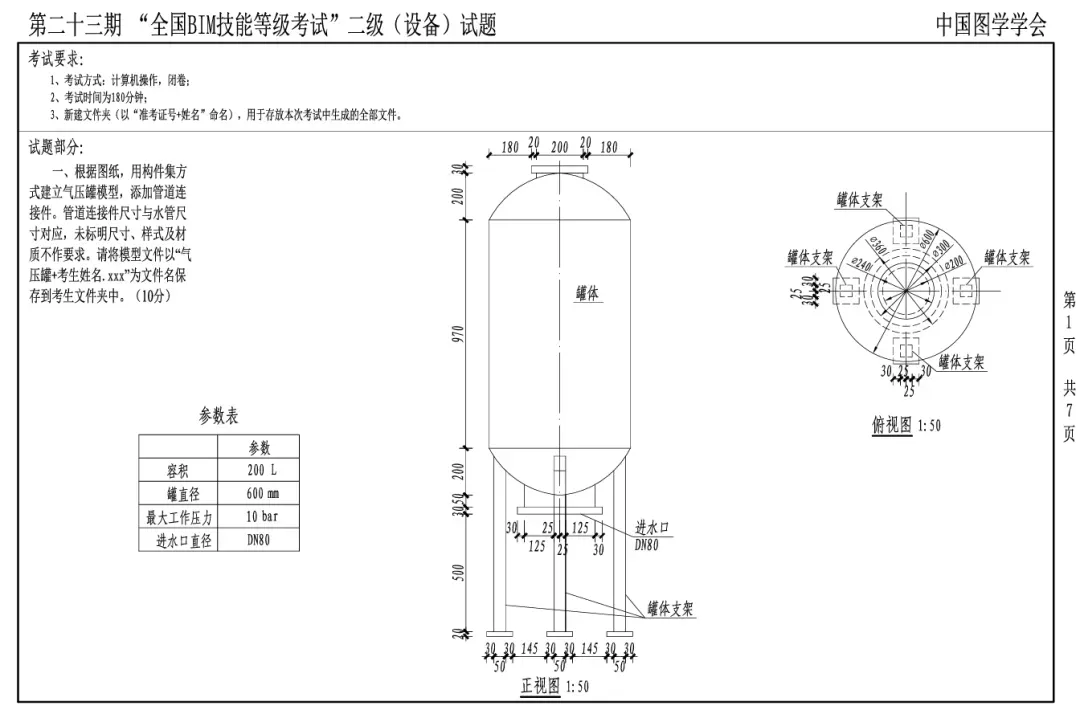

第一题：气压罐
答题解析：
1. 先将气压罐绘制出来，罐体使用旋转功能绘制，罐体支架使用拉伸功能绘制。
2. 添加管道连接件，将连接件尺寸设置为参数。
3. 按照表格添加文字类别参数。

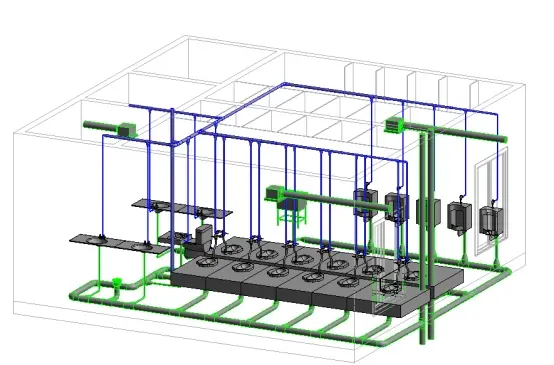

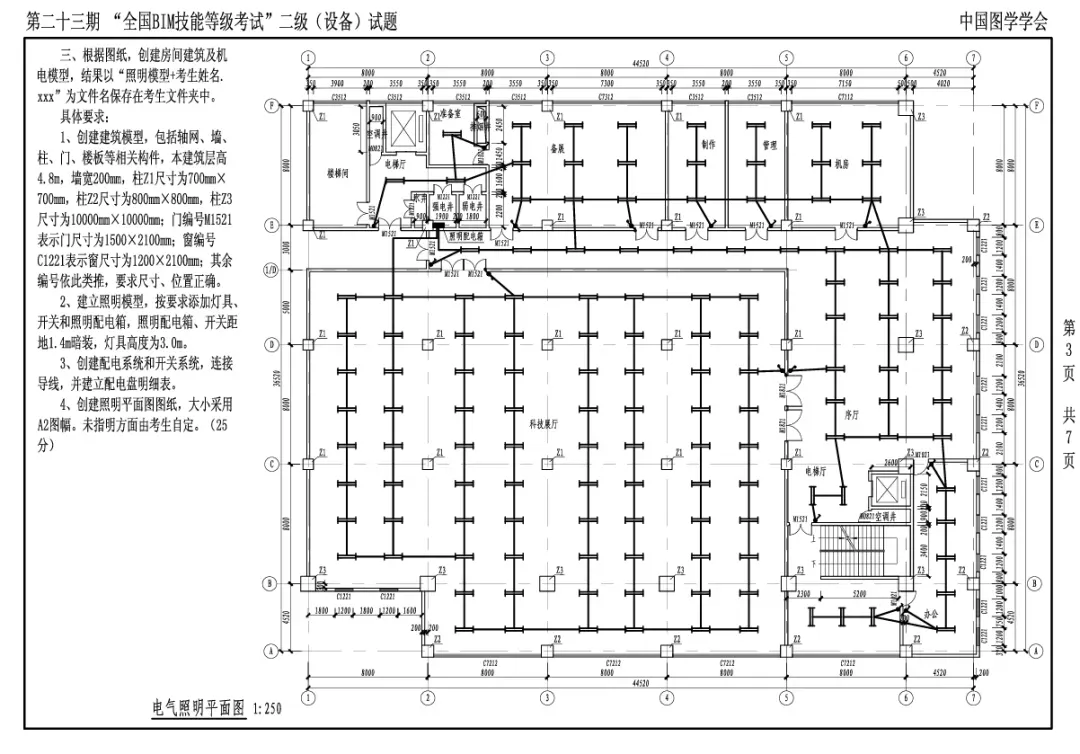

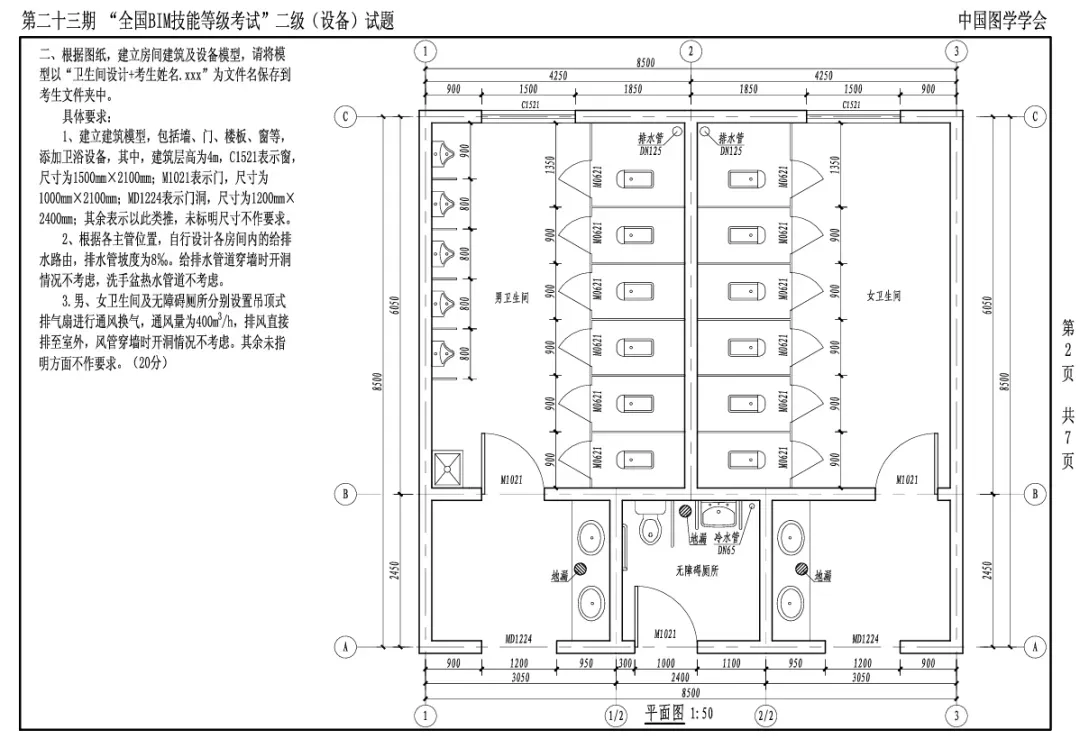

考核功能：本题为常规卫生间题目，按照建筑模型-卫生设备-水管管线-排气扇/排气管道的顺序进行绘制即可。注意事项：排水管要考虑8‰的坡度；热水管道不考虑；穿墙开洞不考虑；未标明尺寸不作要求；布置不用考虑其他，合理即可。考核功能：本题为常规照明题目，按照建筑模型-开关配电箱-灯具导线-配电系统-开关系统-配电箱明细表-平面图的顺序进行答题即可。3. 配电箱要选配电系统，开关得电压都要调整为220V，这样做配电系统才不会有报错出现。4. 要熟练应用复制和阵列得功能，可加快灯具和导线得绘制速度。5. 平面图不需要调整的很标准，直接导入A2 图框，将平面拖入进去，改图纸名称即可。

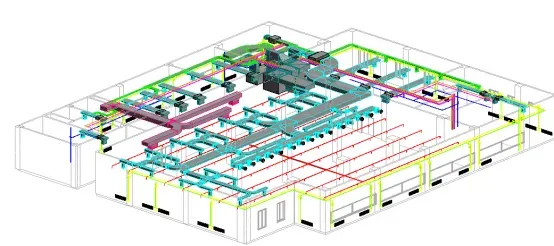

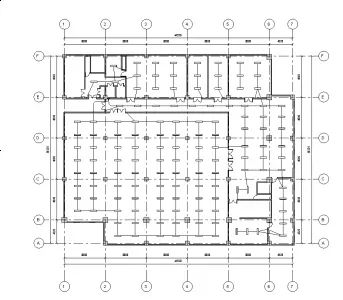

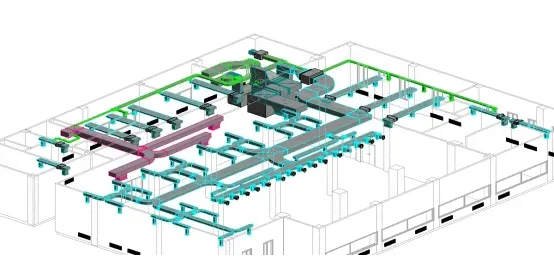

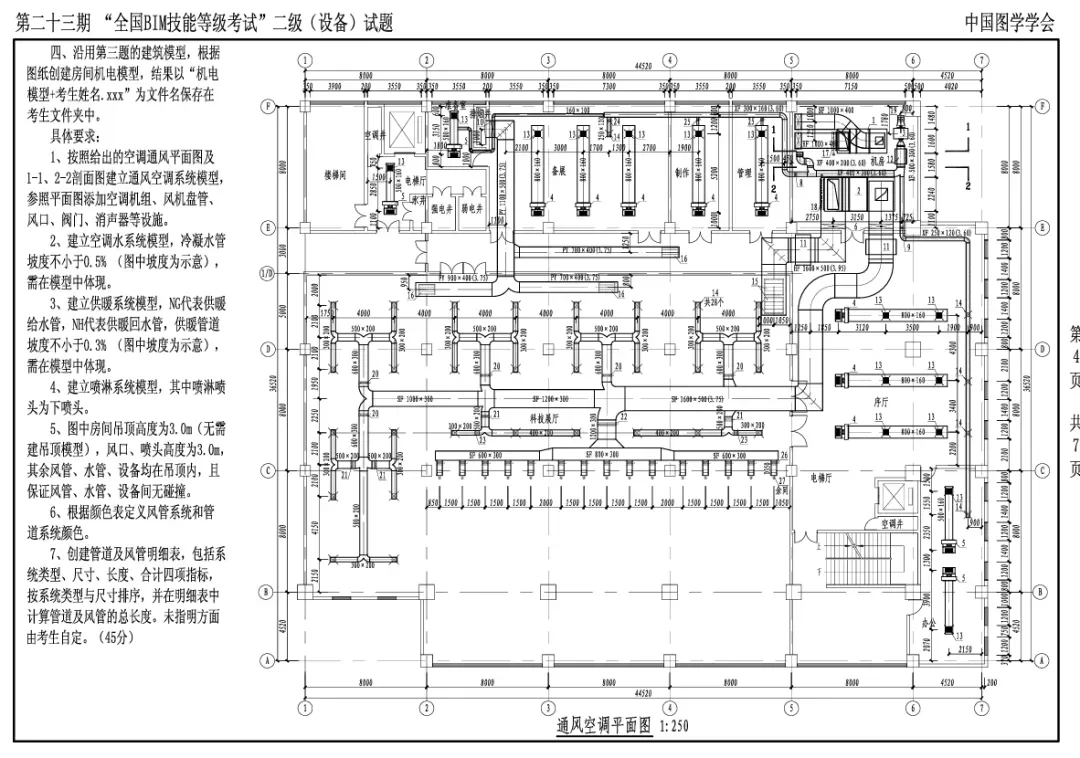

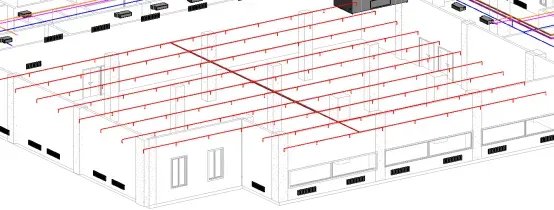

第四题：机电模型1. 在风管系统和管道系统处，定义风管和管道颜色。2. 绘制喷淋系统。绘制时要运用阵列，复制功能快速绘制。3. 绘制采暖系统。先绘制主干管道，再绘制一个散热器和管道相连，然后将散热器和连接的管道以及阀门一起选中进行复制，可加快绘制速度。4. 绘制通风空调平面图。先将风管绘制完成，机房部分看时间，有时间就绘制，没时间就先空着。5. 绘制空调水系统，直接先将水平的主管绘制上，设备有时间再连，没有时间就不连了。那我们这有BIM零基础辅导班，快来学习，深入了解吧，到公众号菜单栏联系我哦~
