三维设计软件介绍及设计应用系列3——单线图在模块生产制造中的应用

   让学习成为乐趣

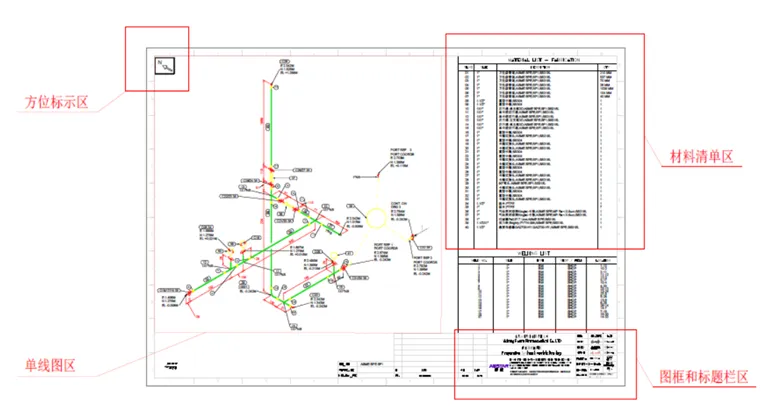

单线图构成：单线图中一般包含指北图标、图框、标题栏、管道材料清单、设计说明、管道走向图及相关标注等，通过设定属性和定义布局，制定出符合企业要求的等轴测图形样式（包括标题栏）作为出图模板。见下图：

单线图

（1）视图方位标示

视图方位，是指图面上的指北针方向。视图方位无唯一规定，单线图中的指北针一般放置在左上角，方向斜向左上角。对于指北针方位，应在项目最初指定，以免在管道设计的过程中，因指北针方向不同，而给项目组成员造成困扰。

（2）图框及标题栏

标题栏中一般包含设计单位LOGO、项目名称、图名、图纸编号、设计阶段、设计及审核人员的签名及日期、专业及图纸张数等内容。

（3）管道材料清单

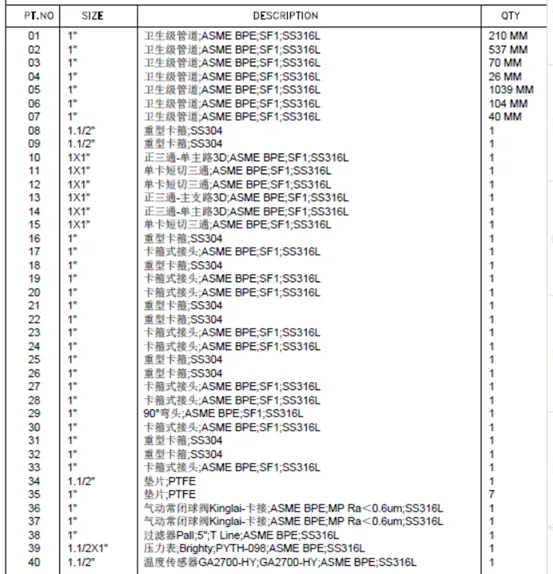

管道材料清单包含：管道、管件、阀门、仪表、法兰、垫圈、螺栓、支架和焊缝等。一般包括序号、类别、描述、公称尺寸、代号编码以及数量等内容。在单线图中，需要标示出不同管件及管道元件，从而可对应不同顺序号找到材料表中对应的材料清单，见下图：

单线图材料清单

单线图不需按比例绘制，但各种管件、阀门、仪表之间比例要协调，他们在管段中的位置的相对位置比例也要协调。

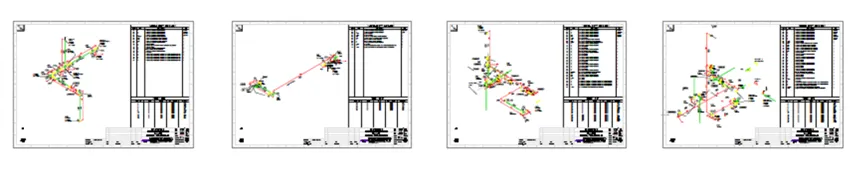

当单根管线过长在一张图纸中无法表示清楚时，一根管线可以分为两张或多张图纸，常以支管连接点、法兰、焊缝等为分界点，标注出其管线号、管径和轴测图图号。一般软件还可以自动生成立面图、剖视图、轴测图等。分图见下图：

单线图作为一种简单直观、信息量丰富的数据图形，项目管理过程中被广泛应用。单线图包含了管线的起止位置、走向、坡度及其管支架的安装位置；工程数据方面包含了管线的标高、分段长度、管支架距离、压力等级等；材料清单则是将管线长度、管件数量、管支架数量及其标准做了一个汇总。单线图在前期材料统计、管线预制安装、焊口统计及质量检测方面为施工带来了便捷，从而提高了各工序的质量控制和施工效率。

（1）单线图在物料统计中的应用

单线图的应用将复杂的管网设计图纸分割为多段，将多段重新组合，做到首尾相接、起止端清晰、材料便于统计。这样的图纸既方便工人携带，又利于分段施工，从而做到施工井然有序、快而不乱。工人按段领取工作量后，可以按照图中的材料清单领料，就不会发生少领、错领的现象。还可以通过汇总每张单线图的材料数量，与项目入库材料清单对比，就能很快找出材料的缺口，这样就不至于在施工过程中因为材料的原因导致施工进度滞后。

（2）单线图在管线预制安装中的应用

根据单线图的材料清单，可对有共性的管线进行成批预制，根据图中各个短节的长度，计算出一根整管最大能割出的短节数。可通过同等长度短节组合、长短节和短短节组合、整管和短节组合等方式进行预制中的优化，从而避免预制过程中因盲目切割而造成的材料浪费。

（3）单线图在焊口统计中的应用

工程项目中焊口数量巨大，焊接前对每条管线号的焊口进行编号，焊口数量的统计更加准确高效。项目管理人员可以根据统计的焊口总量及工期，合理配置人员分配资源。工人在预制过程中，在预制的管段上标记管线号，项目经理就能准确的了解现场的进度以及每天的工作量，而后根据焊口数量，合理的安排内窥镜检查。

（4）单线图在质量检测中的应用

质量人员到场后，提供给其一份单线图，内窥镜检测人员根据焊口数量，安排每天的检测计划。运用单线图，面对复杂的管网和成堆的预制管件，检测人员就能做到准确无误的检测，不漏检、不多检。检测出有问题的焊口时，可在单线图的焊口上进行标注并及时反馈给现场焊接人员，对有质量缺陷的焊口进行处理。通过对每张单线图的焊口检测结果进行汇总，可准确的得出焊接合格率。通过这些数据，可对焊接质量进行有效的控制。

采用单线图施工，优化了施工时间、提高了施工效率、保证了施工质量。另外，它为整个项目的人员考核、材料审核、质量管理提供了有力的依据，为工程施工向模块化方向发展奠定了基础。
