AI芯片这几年火得一塌糊涂，但真到了RTL里手撕代码的时候，很多人才发现——纸上谈兵和流片落地之间，隔着十万八千里。今天这篇不聊虚的，直接把景芯HD6850项目里RISC-V AI处理器的实战经验，结合一个国内开源GPGPU项目的硬核架构细节，掰开揉碎讲清楚。

景芯SoC RISC-V AI处理器实战：

RISC-V AI处理器设计实战

做AI芯片，第一个灵魂拷问就是：选ASIC还是选通用架构？

Google TPU的脉动阵列确实漂亮，矩阵乘法一拍一个周期，但算法一变，硬件就得跟着改。FPGA灵活性够，可能效比又打不过定制电路。NPU在手机上风生水起，到了云端训练场景，带宽和算力又成了瓶颈。

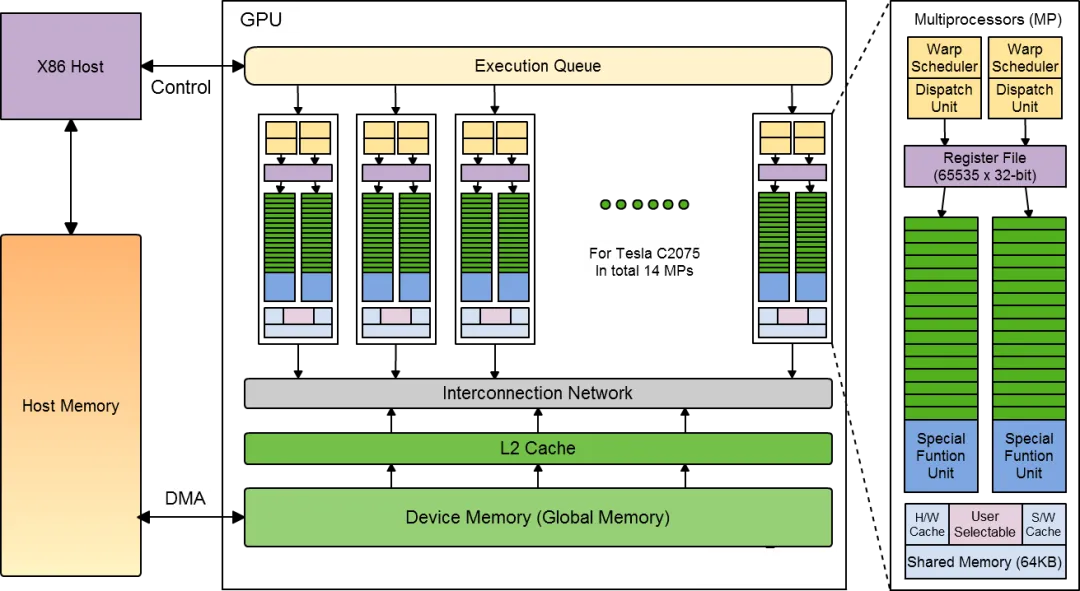

GPU之所以能在AI训练里一统江湖，根本原因在于它的SIMT（单指令多线程）模型和神经网络的数据并行特性天然合拍。一个卷积层的前向传播，几千个线程同时去算不同的特征图位置，这种并行度，CPU根本望尘莫及。

不过传统GPU的痛点也很明显——闭源指令集、专利壁垒、CUDA生态护城河。这也是为什么国内这几年在RISC-V路线上押注GPGPU的原因：既然绕不开，那就从根上换一条赛道。

这个项目由清华大学集成电路学院团队主导，采用Chisel HDL开发，核心思路是把RISC-V向量扩展（RVV）和GPU经典的SIMT架构拧成一股绳。它不是简单地在RISC-V旁边挂一个GPU核，而是直接用RVV指令来描述GPU线程的行为，让硬件上一个Warp就是一个RVV程序。

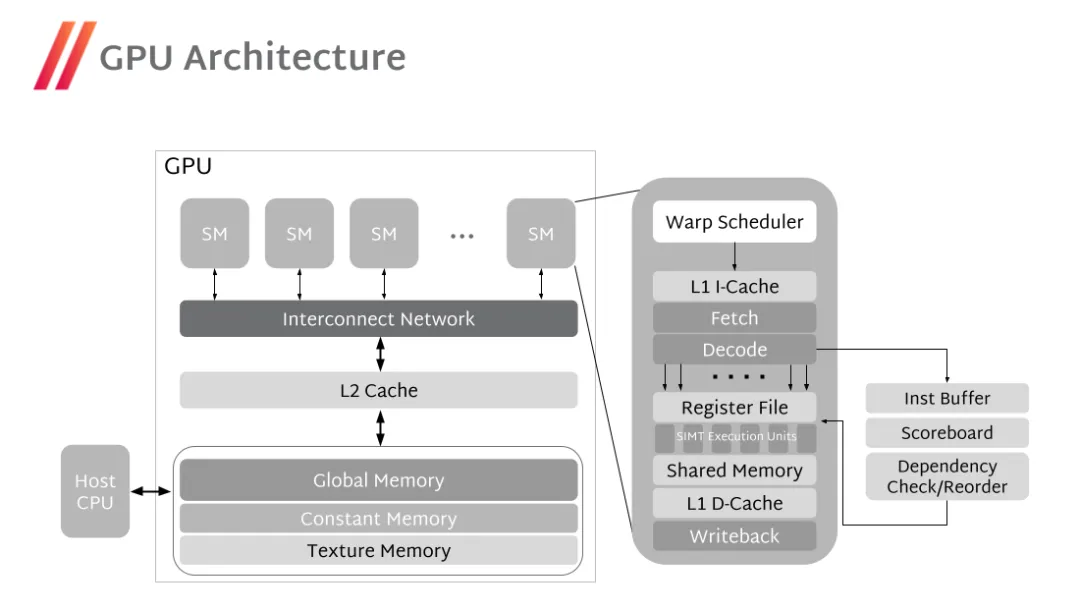

整个GPU作为一个Compute Device，顶层是CTA Scheduler负责任务分发。SM（Streaming Multiprocessor）对应OpenCL里的Compute Unit（CU），SM内部的多个执行单元则对应PE（Processing Element）。

任务调度完全遵循OpenCL规范：NDRange拆成Workgroup，Workgroup再拆成Warp。同一个Workgroup的Warp必须在同一个SM上跑，但一个SM可以同时容纳来自不同Workgroup甚至不同Grid的Warp——资源利用率就是这么榨出来的。

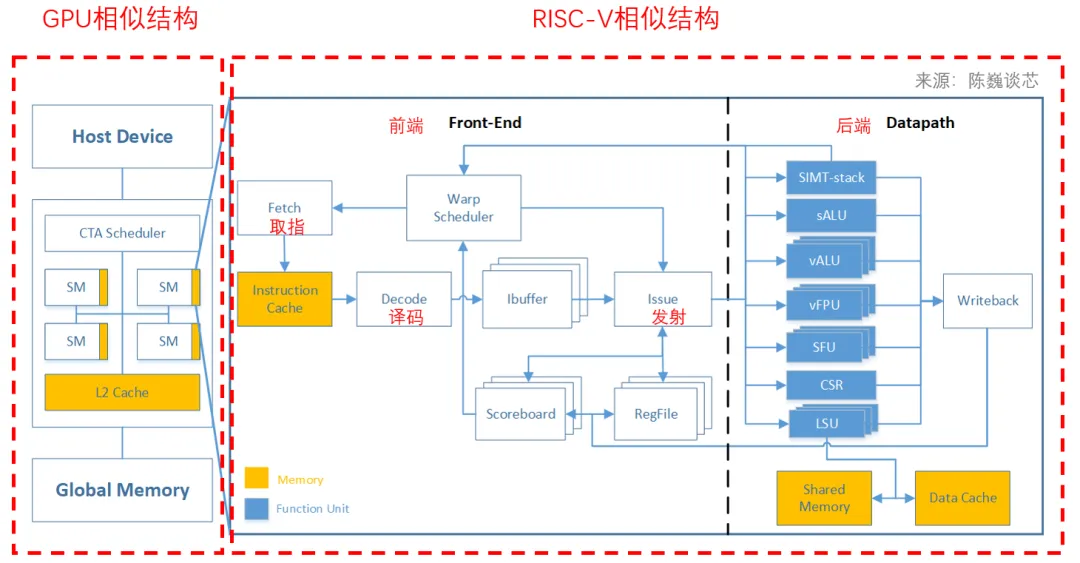

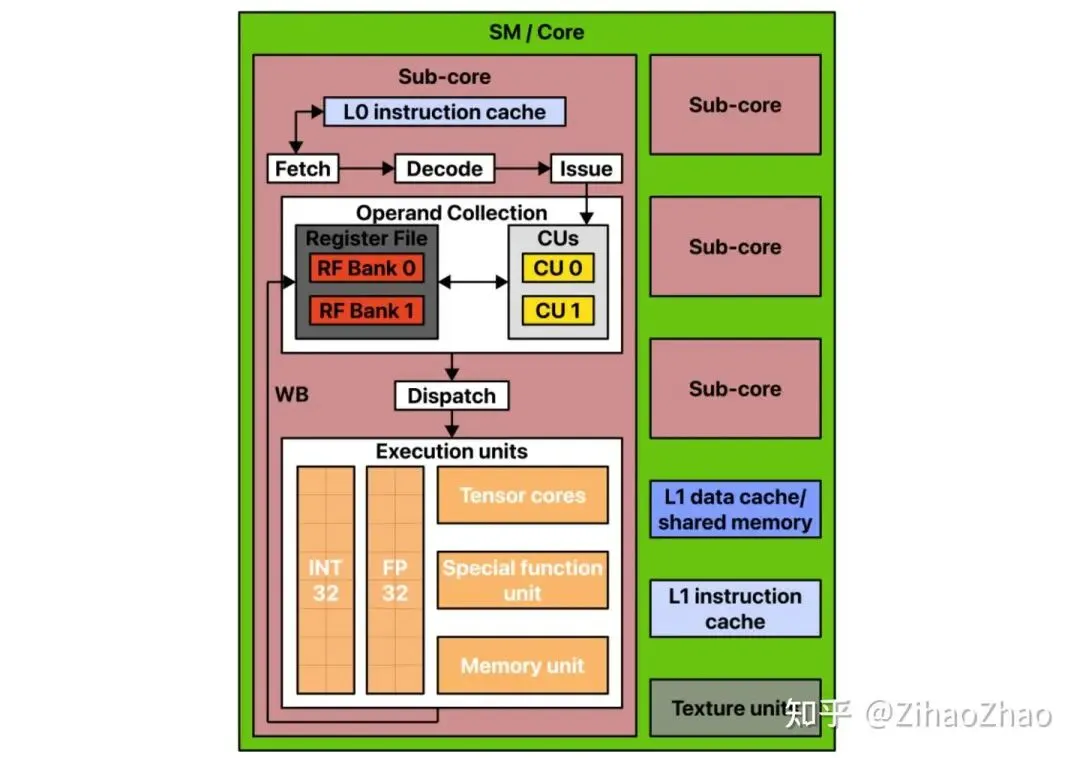

每个SM的前端包含Warp Scheduler、指令缓存、译码单元、指令缓冲（Ibuffer）和发射单元。后端Datapath则挂了一堆执行单元：SIMT-stack、sALU、vALU、vFPU、SFU、CSR、LSU，以及专门加速矩阵运算的Tensor Core。

记分板（Scoreboard）机制每个Warp独立一份。指令发射后，目标寄存器被标记锁定，后续有数据依赖的指令必须等着。分支、线程分歧、跳转、Barrier这些指令也会被锁住，直到流水线清空或者同步完成才释放。

写回阶段各个执行单元输出级都有FIFO，由Arbiter仲裁后写回寄存器。标量寄存器和向量寄存器走完全独立的数据通路，避免互相堵死。

寄存器这块的设计很巧妙。架构层面，每个Warp有64个标量寄存器（sGPR）和256个向量寄存器（vGPR），都是32bit宽。但物理层面，sGPR有256个，vGPR有1024个——硬件负责做架构寄存器到物理寄存器的动态映射。

编译器只需要告诉硬件实际用了多少个GPR（按4对齐），硬件就能根据剩余物理寄存器资源，尽可能多地塞Workgroup进去调度。这种设计在面积和利用率之间取得了不错的平衡。

向量寄存器的宽度从RVV视角看，vlen固定为num_thread × 32bit。硬件上相当于vsetvli指令的SEW=32bit、ma、ta、LMUL=1。从SIMT编程视角看，每个Thread最多拥有256个32bit宽的vGPR，而整个Workgroup共享64个sGPR。

地址空间采用32位设计，所有SM共享4GB全局地址空间。0-128KB映射到各SM内部的Shared Memory（Local Memory），global_baseaddr到4GB映射到DDR。目前还没做MMU，物理地址直接裸奔。

一致性（Coherence）完全交给程序员通过同步指令显式维护，硬件只提供flush和invalidate功能。连贯性（Consistency）方面，RVWMO内存模型下，常规读写操作对不同地址的保序行为如下：

L1指令缓存和L1数据缓存都是2路组相联，缓存行大小等于blocksize（通常等于num_thread）。数据缓存采用VIVT（虚拟索引虚拟标记），写策略为写回+写不分配。替换策略支持LRU和FIFO。L1-L2之间每次数据读写最大宽度为一个缓存行，最多同时存在128个未完成L2访问请求，支持相同缓存行请求合并（最大合并数8）。

后端执行单元的分工非常清晰：

sALU标量ALU，处理Warp间共享数据和跳转控制。
vALU向量ALU，整型运算核心，每个周期完成一次请求。
vFPU向量浮点单元，单精度浮点运算主力。
MUL乘法器，32bit乘法2个周期。
SFU特殊功能单元，处理超越函数等复杂操作。
LSU加载存储单元，访存指令的执行入口。
Tensor Core张量计算单元，矩阵乘法加速。

SIMT-stack专门处理线程分歧（Divergence），这是SIMT架构的标志性模块。当Warp内线程走不同分支时，硬件把分支信息压栈，逐个执行后再汇合，保证执行正确性。

项目在Xilinx VCU128 FPGA上完成了验证，配置为4 Warp 8 Thread，部署了160个核心，核心频率100MHz，理论峰值算力32GFlops。团队预估在中芯国际40nm工艺下，频率至少能跑到350MHz。

软件栈方面，基于pocl（POrtable Computing Language）实现了OpenCL驱动，管理Command Queue、Buffer分配、任务同步。LLVM编译器后端已经支持32位指令集，PLCT实验室正在推进64位扩展。

回到景芯HD6850项目，RISC-V AI处理器作为整个SoC的一个子系统，挂在NOC（片上网络）上，通过AXI总线和其他模块通信。CPU侧负责调度，AI Core负责算力，DMA负责数据搬运，三者协同才能把效率跑满。

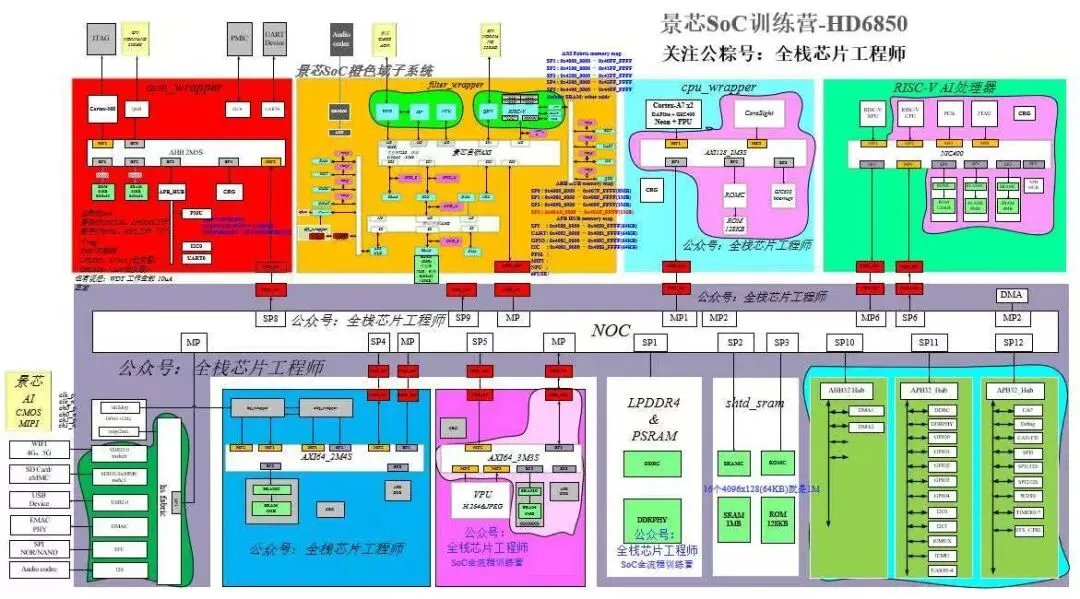

SoC整体架构上，左侧是橙色子系统（包含Cortex-M3、PMU、UART等外设），中间是黄色子系统（多媒体相关），右侧是蓝色CPU子系统（Cortex-A7×2 + Neon + FPU）和绿色RISC-V AI Core。所有子系统通过NOC互联，下方接LPDDR4、PSRAM、共享SRAM以及APB外设簇。

在实际的RTL实现中，Pipeline被划分为Decode、OPC（Operand Collect）、Issue、Execution、Writeback五个阶段。Warp Scheduler从指令缓存取指，经过译码后送入Ibuffer，Operand Collector收集好操作数再发射到各个执行单元。

验证阶段我们搭了Simulation环境，开发了专门的AI testcase，覆盖矩阵乘法、卷积、激活函数等典型算子。FPGA原型验证选的是Xilinx系列，把RTL Porting上去后做性能功耗Profiling，确保硬件行为和仿真一致。

景芯团队专家老师1v1辅导学员，让您快速超越同龄人！景芯训练营主打文档+服务器实战，我们不卖视频，只提供免费导学视频！我们选取景芯HD6850项目中的RISC-V AI处理器进行实战。希望您成为公司的中流砥柱后，给景芯团队介绍design servie业务（有提成），共同进步！

第一部分：AI处理器架构

1.1 AI计算芯片发展历程

• 从通用CPU到专用AI芯片的演进

• 不同AI工作负载对芯片架构的需求

• 云端与边缘AI处理器的差异

1.2 主流AI处理器架构对比

1.2.1 专用AI加速器（ASIC）

• Google TPU架构深度解析

• 脉动阵列计算模式优势与局限

• 固定功能单元与可编程性平衡

1.2.2 可重构AI处理器（FPGA）

• 硬件可编程性在AI中的应用

• 动态重配置适应算法演进

• 能效与灵活性的折中设计

1.2.3 神经处理单元（NPU）

• 移动端AI加速器设计理念

• 功耗约束下的架构优化

• 端侧模型压缩与硬件协同



1.2.4 图形处理器（GPU）

• 从向量处理器到现代GPGPU的架构发展

• GPU和GPGPU架构对比

• GPGPU在AI和高性能计算中的应用场景

• GPU同其他AI架构的对比及优势

1.2.5 图形处理器（GPU）架构选择

• 为什么选择GPGPU作为AI处理器基础

• 通用并行计算与AI工作负载的契合度

• 软件生态与开发生态优势

第二部分：GPGPU架构作为AI处理器的优势

2.1 AI工作负载特性与GPGPU架构匹配度

• 矩阵运算的并行化本质

• 神经网络层间的数据流并行性

• 训练与推理的差异化架构需求

2.2 景芯定制化GPGPU核心架构解析

• 整体硬件架构框图与组件交互

• 流多处理器(SM)集群组织方式

• 多层次存储体系结构深度分析

2.3 景芯定制化GPGPU特性

• 灵活的架构switch机制，可配置为NPU

• 混合精度计算硬件支持

• 张量核心专用运算单元

• 稀疏计算加速机制

第三部分：AI处理器微架构深度设计

3.1 并行计算架构优化

3.1.1 多层次并行度利用

• 数据并行与模型并行协同

• 指令级并行(ILP)优化技术

• 线程级并行(TLP)调度策略

3.1.2 AI专用执行单元设计

• 矩阵乘法单元优化实现

• 卷积计算专用数据通路

• 激活函数硬件加速

3.2 存储子系统AI优化

3.2.1 数据流优化架构

• 权重数据重用模式优化

• 特征图数据局部性利用

• 梯度计算存储访问模式

3.2.2 片上存储层次定制

• 共享内存AI工作负载优化

• 缓存替换算法AI特性适配

• 模型参数片上缓存策略

第四部分：AI专用指令集与编程模型

4.1 AI专用指令集扩展

• 张量运算指令设计

• 稀疏计算指令支持

• 量化运算指令实现

第五部分：芯片实现与验证

5.1 AI处理器RTL实现深度解析

5.1.1 AI处理器RTL架构介绍

AI处理器RTL pipeline架构框图

5.1.2 关键AI计算模块1

• Scheduler 模块

• warp调度
• 寄存器堆
• 取指
• 译码
• 指令缓冲
• 发送、记分板
• 写回
• L1 Cache
• L2 Cache

5.1.2 关键AI计算模块2

• ALU

• vALU

• vFPU

• MUL

• LSU

• CSR

• SFU

• warp控制

• Tensors core

5.2.1 Simulation 仿真验证

• 仿真验证环境搭建

• AI testcase开发

• AI 性能精度体系验证

5.2.2 FPGA原型验证

• FPGA选型

• AI处理器RTL Porting

• FPGA 仿真验证

• 性能功耗 profiling

景芯SoC芯片全流程实战附属【知识星球】，一个包括设计、验证、DFT、后端全流程技术的交流平台，也是景芯学员的答疑平台！若您和我一样渴求技术，那欢迎扫下面二维码加入星球，共同进步！

用RISC-V RVV做GPGPU，这条路能不能走通？从目前的开源实现来看，答案是肯定的。它不是在挑战NVIDIA的旗舰卡，而是在证明一件事：通用并行计算的指令集底座，完全可以是开放的、可定制的、自主可控的。

对于做SoC的工程师来说，这种开源GPGPU最大的价值在于——你可以直接拿到RTL，根据自家场景裁剪SM数量、调整缓存大小、甚至魔改执行单元。不像买商用IP，黑盒一块，想优化都没门。

景芯训练营的实战项目，就是把这套东西从论文和GitHub上，搬到了可综合的代码里。想亲手摸一摸这些模块的，欢迎来聊。
