西外教育集团 2024 学年度第一学期期中素养训练
初三物理
第Ⅰ卷（选择题 共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题列出的四个选项中，只
有一项是符合题目要求的）。

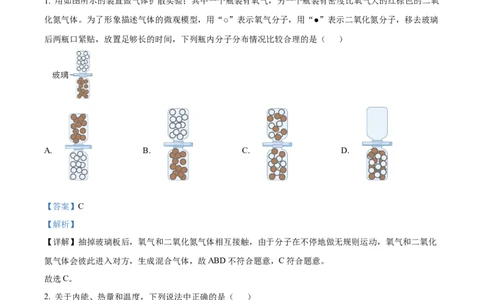

1. 用如图所示的装置做气体扩散实验；其中一个瓶装有氧气，另一个瓶装有密度比氧气大的红棕色的二氧
化氮气体。为了形象描述气体的微观模型，用“○”表示氧气分子，用“●”表示二氧化氮分子，移去玻璃
后两瓶口紧贴，放置足够长的时间，下列瓶内分子分布情况比较合理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】抽掉玻璃板后，氧气和二氧化氮气体相互接触，由于分子在不停地做无规则运动，氧气和二氧化
氮气体会彼此进入对方，生成混合气体，故ABD不符合题意，C符合题意。
故选C。
2. 关于内能、热量和温度，下列说法中正确的是（ ）
A. 内能小的物体也可能将热量传递给内能大的物体
B. 我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
C. 物体的内能与温度有关，温度相同的物体内能一定相等
D. 物体温度升高，一定吸收热量
【答案】A
【解析】
第1页/共18页
学科网（北京）股份有限公司的
【详解】A．热传递 条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，
热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能
小的物体传给内能大的物体，故A正确；
B．我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高；热量是一个过程量，不能说物体含有多少热
量，故B错误；
C．内能的多少与物体的质量、温度、状态有关，因此只有温度相同，若物体的质量、状态不同时，则物
体的内能不一定相同，故C错误；
D．物体温度升高，内能一定增加，可以是通过吸收热量，也可以通过做功的方式实现，故D错误。
故选A。

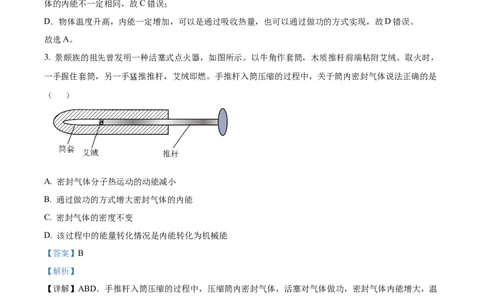

3. 景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，
一手握住套筒，另一手猛推推杆，艾绒即燃。手推杆入筒压缩的过程中，关于筒内密封气体说法正确的是
（ ）
A. 密封气体分子热运动的动能减小
B. 通过做功的方式增大密封气体的内能
C. 密封气体的密度不变
D. 该过程中的能量转化情况是内能转化为机械能
【答案】B
【解析】
【详解】ABD．手推杆入筒压缩的过程中，压缩筒内密封气体，活塞对气体做功，密封气体内能增大，温
度升高，分子热运动的动能增大，这是通过做功增大密封气体的内能，机械能转化为内能，故B正确，
AD错误；
C．封闭的气体被推杆压缩过程中，质量不变，体积变小，由 可知，密度变大，故C错误。
故选B。
4. 如图，某粒子a由粒子b、c构成，各粒子的带电情况如下表，根据所学原子及其结构知识，关于这些
粒子分析正确的是（ ）
第2页/共18页
学科网（北京）股份有限公司A. b带正电荷小于的c带的负电荷 B. b带正电荷大于的c带的负电荷
C. a是原子核，b是原子，c是电子 D. a是原子，b是原子核，c是电子
【答案】D
【解析】
【详解】原子是由带正电的原子核和带负电的核外电子构成的，原子核又是由带正电的质子和不带电的中
子构成的，根据图示可知a是原子，b是原子核，c是电子，原子是由带正电荷的原子核和带负电荷的核外
电子构成，正电荷数量等于电子数量，故原子一般不显电性，故D符合题意，ABC不符合题意。
故选D。

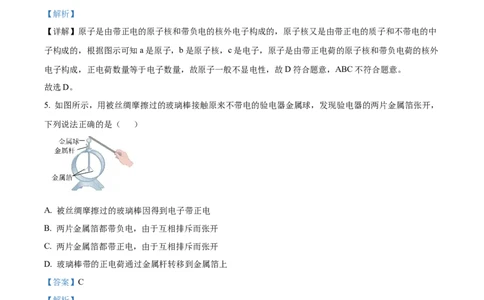

5. 如图所示，用被丝绸摩擦过的玻璃棒接触原来不带电的验电器金属球，发现验电器的两片金属箔张开，
下列说法正确的是（ ）
A. 被丝绸摩擦过的玻璃棒因得到电子带正电
B. 两片金属箔都带负电，由于互相排斥而张开
C. 两片金属箔都带正电，由于互相排斥而张开
D. 玻璃棒带的正电荷通过金属杆转移到金属箔上
【答案】C
【解析】
【详解】丝绸与玻璃棒摩擦过程中，玻璃棒中原子核对核外电子的束缚能力弱而失去电子，从而带了正电
荷，当接触验电器上端的金属球时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而
带正电，所以两片金属箔都带上正电荷，由于相互排斥而张开，正电荷本身是不动的，移动的是携带负电
荷的电子，故ABD错误，故C正确。
故选C。
6. 下列电路中，能用电流表和电压表正确测出通过灯泡的电流和灯泡两端电压的是（ ）
第3页/共18页
学科网（北京）股份有限公司A. B. C. D.
【答案】A
【解析】
【详解】A．由电路图可知，电流表与灯泡串联，电流从电流表的正接线柱流入，负接线柱流出，故电流
表可以测灯泡的电流，故A正确；
B．由电路图可知，电流表与灯泡并联，闭合开关，会造成电源短路，故B错误；
C．由电路图可知，电压表与灯泡串联，电压表在电路中相当于断路，故C错误；
D．由电路图可知，电压表与灯泡并联，但电流从负接线柱流入，正接线柱流入，则电压表接法错误，故
D错误。
故选A。

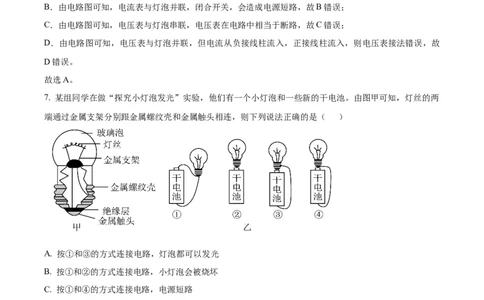

7. 某组同学在做“探究小灯泡发光”实验，他们有一个小灯泡和一些新的干电池。由图甲可知，灯丝的两
端通过金属支架分别跟金属螺纹壳和金属触头相连，则下列说法正确的是（ ）
A. 按①和③的方式连接电路，灯泡都可以发光
B. 按①和②的方式连接电路，小灯泡会被烧坏
C. 按①和④的方式连接电路，电源短路
D. 连接金属螺纹壳与金属触头的黑色绝缘层，采用的材料可能是石墨
【答案】C
【解析】
【详解】ABC．因为干电池的锌筒是它的负极，碳棒是它的正极，灯泡的后座的螺丝套和中间的焊接点与
灯丝相连；所以③图中从电池的正极流出的电流能经灯丝，沿导线回负极，形成通路，灯泡能发光。①④
图电流 没有经过灯泡的灯丝，而是直接沿导线流回负极，使电源短路；②图没有导线，处于断开状态，
故AB错误，C正确；
第4页/共18页
学科网（北京）股份有限公司D．连接金属螺纹壳与金属触头的部件必须是绝缘体，以防止钨丝被短路，石墨是导体，故D错误。
故选C。
8. 图所示为某品牌的家用油烟机，该油烟机的两个主要功能是抽油烟和照明，打开抽油烟功能（闭合开关
S），其内部的电动机工作；打开照明功能（闭合开关S），LED灯工作。这两个功能可以同时工作，也
1 2
可以独立工作。图所示的电路图中符合上述要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由题意可知，电动机和LED灯可以同时工作，也可以独立工作，则它们之间应该是并联的，且支
路上各有一个开关。
A．由图知，电动机、LED灯和两个开关是串联的，只有两个开关都闭合时，电动机和LED灯才能同时工
作，但不能让电动机或LED灯单独工作，故A不符合题意；
B．由图知，只开关S 时，电动机和LED灯同时工作；只闭合开关S 或两个开关都闭合时，电动机单独工
1 2
作，但LED灯不能独立工作，故B不符合题意；
C．由图知，电动机和LED灯并联，且支路上各有一个开关；两个开关同时闭合时，电动机和LED灯同时
工作；只闭合开关，S 或S 时，能让电动机或LED灯独立工作，故C符合题意；
1 2
D．由图知，电动机和LED灯并联，开关S 在干路上，开关S 在LED灯的支路上；两个开关同时闭合时，
1 2
第5页/共18页
学科网（北京）股份有限公司电动机和LED灯同时工作；只闭合S 时，电动机可以单独工作，但LED灯不能单独工作，故D不符合题
1
意。
故选C。
9. 如图1是电路图中的一部分，已知流经灯泡 的电流为0.6A，流经 的电流为0.4A，电流表的示数如
图2所示，则下列判断正确的是（ ）
A. 电流表的示数为0.2A
B. 小灯泡 和小灯泡 是并联的
C. 小灯泡 在干路上
D. 如果将小灯泡L 拧下来， 将熄灭
1
【答案】B
【解析】
【详解】A．由图乙可知，电流表选择的是0～3A的量程，分度值为0.1A，示数为1A，故A错误；
BC．已知流经灯泡L 的电流为0.6A，流经L 的电流为0.4A，并联电路中干路电流等于各支路电流之和，
1 2
所以电流表在干路上，L 在支路上，小灯泡L 和L 是并联的，故B正确，C错误；
1 1 2
D．并联电路中各支路的工作互不影响，如果将小灯泡L 拧下来，L 正常工作，故D错误。
1 2
故选B。
10. 小东同学在研究串联电路电压规律的实验中连接了如图（a）所示的电路，当闭合开关后，发现两个电
压表 和 的指针位置完全一样如图（b）所示，则下列说法正确的是（ ）
第6页/共18页
学科网（北京）股份有限公司A. 若电路完好， 两端的电压是4.8V
B. 若电路完好，电压表 是测量 两端的电压
C. 若电路完好，两电压表示数相同
D. 若电路有故障，可能是 短路
【答案】A
【解析】
【详解】A．由电路图可知，电路完好时，闭合开关后，R 与R 串联，电压表V 测电源两端的电压，电压
1 2 1
表V 测R 两端的电压，由串联电路中的电压规律可知，两个电压表的示数不相同，电压表V 大量程接入
2 2 1
电路中，分度值为0.5V，其读数为6V，电压表V 小量程接入电路中，分度值为0.1V，其读数为1.2V，
2
两端的电压是
故A正确；
BC．由电路图可知，电路完好时，闭合开关后，R 与R 串联，电压表V 测电源两端的电压，电压表V 测
1 2 1 2
R 两端的电压，由串联电路中的电压规律可知，两个电压表的示数不相同，故BC错误；
2
D．如果R 短路，将不会有电流流经电压表V，V 将没有示数，故D错误。
2 2 2
故选A。
第Ⅱ卷（非选择题 共60分）
二、填空、作图题（本题共4题，第11题7分，12题6分，13题4分，第14题6分，共23
分）．
第7页/共18页
学科网（北京）股份有限公司11.
（1）如图1是家中厨房正煮茶叶蛋的情景。请分析完成以下内容。
茶叶蛋是中国传统美食，将鸡蛋、水、茶叶等配料入锅，大火煮沸后转小火，浸泡入味，香气四溢。“闻
到香味”是_______现象，表明_________（选填序号：“①分子间存在引力”或“②分子间存在斥力”或
“③分子不停地做无规则运动”）；制作茶叶蛋是通过_________（选填“做功”或“热传递”）的方式
改变内能。
（2）如图2所示装置中，迅速来回拉动绳子，可以看到塞子被顶出，管口出现白雾，塞子被顶出过程的能
量转化相当于图3汽油机四冲程中的___________（选填甲/乙/丙/丁）冲程能量转化过程。该汽油机能量流
向图如图4所示，汽油机工作的热机效率是_________。
【答案】（1） ①. 扩散 ②. ③ ③. 热传递
（2） ①. 丁 ②. 35%
【解析】
【小问1详解】
[1][2]菜香飘逸，闻到香味是香气分子的扩散现象，说明分子在不停地做无规则运动。
[3]制作茶叶蛋时，鸡蛋吸收热量，温度升高、内能增加，由生到熟，是通过热传递的方式改变内能。
第8页/共18页
学科网（北京）股份有限公司【小问2详解】
[1]迅速来回拉动绳子，可以看到塞子被顶出，管口出现白雾，是内能转化为机械能，与图3汽油机四冲程
中的做功冲程能量转化过程，即活塞向下运动，两个气门关闭，图3汽油机四冲程中做功冲程为丁。
[2]热机效率是有用功与燃料完全燃烧时放出热量的比，该汽油机能量流向图如图4所示，则汽油机工作的
热机效率是
12. 如图在比较不同液体的比热容大小的实验中，规格相同的容器装了等质量的液体，忽略过程中热量散
失，相同时间两杯液体吸热相同，得到如图所示的液体温度与加热时间的图像，则：乙中温度计示数为
______℃。比较甲、乙两杯液体升温的快慢？______。（选填“甲快”或“乙快”或“一样快”）。比较
两杯液体的比热容： ______ （选填“<”“=”或“>”）。依据是______。
【答案】 ①. 37 ②. 一样快 ③. = ④. 见解析
【解析】
【详解】[1]由图乙可知，温度计分度值为1℃，温度计内液柱液面与37℃刻度线相平，示数为37℃。
[2][3][4]由图像可知，当给甲乙液体都加热2min时，甲乙都升高了20℃，说明甲、乙液体升温一样快。即
升高相同的温度，甲乙需要的时间相同，即吸收热量相同，因为质量相同，根据 可知甲乙的
比热容相同。
的
13. 随着气温 升高，蚊子开始大量繁殖，它通过叮咬的方式来传播疾病，例如登革热、疟疾、黄热
病等，给人们的生活带来烦恼。生活中常用灭蚊拍来灭蚊。下图是某品牌可充电灭蚊拍，具有灭蚊和照明
功能，其工作原理图及主要参数如图所示。
产品型
YG-D008
号：
充电方
隐藏式插脚
式：
第9页/共18页
学科网（北京）股份有限公司电池类
锂电池
型：
电池容
500mAh
量：
网面：
重量： 220g
尺寸： 205mm*460mm
额定输 220V~50Hz0.04
入： A
工作电
DC2200V
压：
（1）灭蚊网和照明灯的连接方式是________（选填“串联”或“并联”）；给该锂电池充电的过程中，
电池相当于________（选填“用电器”或“电源”）；
（2）若使灭蚊网和灯同时工作，应闭合开关________（选填“ ”或“ ”或“ 与 ”）；
蚊子被电击时的工作电压是_________V。
【答案】（1） ①. 并联 ②. 用电器
（2） ①. 与 ②. 220
【解析】
【小问1详解】
[1]由电路图可知，电流的路径有两条，所以灭蚊网和照明灯的连接方式是并联。
[2]给该锂电池充电的过程中，其消耗电能，相当于用电器。
【
小问2详解】
[1]由电路图可知，当闭合开关S 时，只有灭蚊网接入电路，只有灭蚊网通电起到灭蚊作用；当开关S 与
1 1
第10页/共18页
学科网（北京）股份有限公司S 同时闭合时，灭蚊网与灯同时接入电路，灭蚊网与灯都通电同时起到灭蚊和照明作用。
2
[2]根据表格中的数据可知，蚊子被电击时的工作电压是220V。
14.
（1）如图乙中有导线尚未连完，请你以笔画线代替导线补上，使之与图甲电路图对应（导线不能交叉）
________；
（2）如图所示电路中有两个小灯泡，两个电表（1个电流表和1个电压表），在图中O内填入合适的元件，
要求开关能同时控制两灯的通断，且闭合时两灯均能发光，且两电表的示数均不为零，则a为________，
b为_________，c为________。（选填“小灯泡”或“电流表”或“电压表”）
【答案】（1） （2） ①. 电流表 ②. 小灯泡 ③. 电压表
【解析】
【小问1详解】
根据电路图可知，电路为并联电路，开关和电流表A 在干路上，由于干路电流大于支路电流，则选择大量
1
程接入电路，灯泡L 单独在一条支路上，灯泡L 和电流表A 在同一条支路上，实物补充电路如下所示：
1 2 2
第11页/共18页
学科网（北京）股份有限公司【小问2详解】
开关能同时控制两灯的通断，则电路可能为两灯泡串联；两灯泡并联，且开关在干路上；若两灯泡串联，
则a为灯泡，但无论b或c谁为电流表，闭合开关后均会发生短路现象，因此两灯泡串联不可行；若两灯
泡并联，且开关在干路上，则a为电流表，b为灯泡，c为电压表符合题意。
三、解析题。（第15题8分，16题10分。共计18分）
15. 如图甲所示的电路，当开关S闭合后，两灯都发光，此时两个电流表 、 指针偏转角度相同，如
图乙所示。请分析完成以下问题。
的
（1）若电源需要6V 电压，实验室可提供图丙所示的两种电池（个数足量），你应该选用________
节________（电池名称）、_________（连接方式）；（请写出选用的电池名称、数量及连接方式：串联
或并联）
（2）在虚线框内画出图甲对应的电路图________；
（3）求通过 的电流_________和通过 的电流_________（写出解析过程）。
【答案】（1） ①. 4节 ②. 干电池 ③. 串联
第12页/共18页
学科网（北京）股份有限公司（2） （3） ①. 0.56A ②. 0.14A
【解析】
【小问1详解】
[1][2][3]将电源串联，则总电压会增加，因此两种方案一种是：将4节干电池串联，组装成电源；第二种方
案是：将3节铅蓄电池串联组装成电源，都可得到6伏的电源电压。
【小问2详解】
由实物图可知，电流从电源的正极流出经过电流表A 分两条支路，一条支路有灯泡L，另一条支路有灯
1 1
泡L 和电流表A，两条支路汇合后经过开关S回到电源的负极，电路图如下：
2 2
【小问3详解】
[1][2]据图可知，电流表A 测干路电流，电流表A 测灯泡L 支路电流，根据并联电路中电流规律可知，电
1 2 2
流表A 选择大量程读数为0.7A，电流表A 选择小量程读数为0.14A，即灯泡L 的电流是0.14A，则通过
1 2 2
的电流为
16. 小华家使用的是天然气热水器，该热水器的铭牌（如图）标明了它的热效率，表示该热水器工作时，
天然气完全燃烧所消耗的化学能，有多大比例转化为水的内能。小华尝试估测该热水器的热效率，以核对
铭牌上的数值是否准确。他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，
当注入水的体积达到40L时，洗衣机便会自动停止注水。已知40L水的质量约为40kg，当时自来水的温度
是17℃，热水器输出热水的温度为42℃。天然气表的示数如图表所示。求：
额定热负荷热水效率（%） 85
天然气注水前
第13页/共18页
学科网（北京）股份有限公司天然气注水后
天然气的热值
水的比热容
（1）40kg水吸收的热量 ；
（2）注水过程中，消耗的天然气的体积是多少 ？这些天然气完全燃烧放出的热量 ；
（3）请通过计算，估测该热水器的热效率 。（百分数保留到整数位）
【答案】（1）
（2） ，
（3）28.5%
【解析】
【小问1详解】
根据题意可知，水吸收的热量为
【小问2详解】
根据题意可知，注水过程中，消耗的天然气的体积是
天然气完全燃烧放出的热量为
第14页/共18页
学科网（北京）股份有限公司【小问3详解】
根据 可得，该热水器的热效率为
四．实验探究题。（本题共2题。第17题9分，第18题10分，共19分。）
17. 小明按照如图甲所示的电路，探究串联电路中电压的规律。
（1）如图乙所示完成实物部分连接，请用笔画线代替导线将电路连接完整，使其与图甲电路图对应（注
意导线不能交叉）_________；
（2）连接电路前，小明发现电压表指针如图丙所示，接下来他应对电压表进行的操作是_________。（选
填序号①将连接电压表正负接线柱的导线对调；②将电压表调零；③将电源正负极对调）。完成操作后，
连接电路时，开关必须_________。实验中最好选择规格________（选填“相同”或“不同”）的小灯泡；
（3）他们在测量 两端的电压时，两灯突然熄灭，电压表示数变为0V，小明用电压表测 两端的电压，
示数接近电源电压，由此判断电路故障可能是__________（选填序号）；
① 短路 ② 断路 ③ 短路 ④ 断路
（4）小明正确测出 两端的电压后，再测 两端的电压时，他将图甲中电压表与A点相连的导线改接到
C点，而保持电压表与B点相连的导线不动。他的做法是________（选填“正确”或“错误”）的，理由
是________。
第15页/共18页
学科网（北京）股份有限公司【答案】（1） （2） ①. ② ②. 断开 ③. 不同
（3）④ （4） ①. 错误 ②. 见解析
【解析】
【小问1详解】
根据电路图可知，两灯泡串联，电压表测量L 电压，则实物图如下图所示：
1
【小问2详解】
[1]由图知道，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调
零，使指针指在零刻度线上，即选②。
[2]连接电路时，为了保护电路，避免连线错误而烧坏电路元件，开关必修断开。
[3]为了避免结论的偶然性，使其更具普遍性，实验中最好选择规格不同的灯泡。
【小问3详解】
两灯突然熄灭，电压表示数变为0V，说明与电压表并联的电路外有断路，小明用电压表测 两端的电压，
示数接近电源电压，可知 断路，故①②③不符合题意，④符合题意。
故选④。
【
小问4详解】
在测L 两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样会使电压表正
1
负接线柱接反，不能测出L 两端的电压，所以他的办法是错误的。
2
18. 在如图所示的电路中，电源的正负极模糊不清，闭合开关，观察到两灯都发光，并且LED比小灯泡L
第16页/共18页
学科网（北京）股份有限公司要亮，小明猜想：此时电路中，通过更亮的LED灯的电流比通过小灯泡L的电流大。小明在原电路上只加
装测量器材和导线（数目都不限），组成了一个新电路，通过实验，能验证猜想是否正确。
（1）请分析如图电源的正极是_________（选填A或B）。需要加装的测量器材是：_______。
（2）实验步骤________（测量的物理量用符号表示）。
（3）设计需要记录数据的表格。（在表头中填写需要记录哪些信息）。
①________ ②_________
小灯泡
LED灯
（4）写出判断小明猜想是否正确的依据_________。
【答案】（1） ①. A ②. 电流表两个
（2）见解析 （3） ①. 电流表A 的示数I/A ②. 电流表A 的示数I/A
1 1 2 2
（4）比较两灯的电流，若I=I，则小明的猜想正确，否则，小明的猜想错误
1 2
【解析】
【小问1详解】
[1]根据LED灯的单向导电性可知，如图电源的正极是A。
[2]由电路图知，LED灯与小灯泡L并联连接。要比较两灯的电流的大小，需要测量通过两灯的电流，所以
需要加装的测量器材有：实验室常用的电流表两个。
【小问2详解】
[3]步骤一：按电路图连接好实物图，电流表A 接灯泡所在的支路，电流表A 接LED灯所在的支路。
1 2
步骤二：闭合开关，电流表A 的示数记为I，A 的示数记为I。
1 1 2 2
【小问3详解】
根据实验的目的可知，在表头中还需要填写电流表A 的示数I/A、电流表A 的示数I/A。
1 1 2 2
【小问4详解】
第17页/共18页
学科网（北京）股份有限公司比较两灯的电流，若I
