2025环球网校监理工程师《交通运输工程监理案例分析》精讲
第一部分 主要知识点

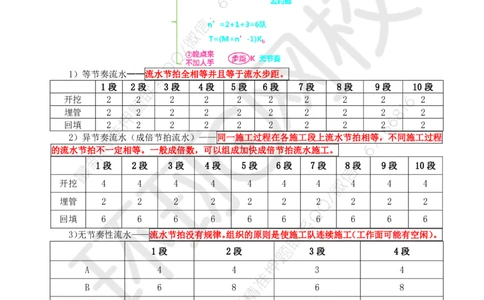

3.流水施工的类型
1）等节奏流水——流水节拍全相等并且等于流水步距。
1段 2段 3段 4段 5段 6段 7段 8段 9段 10段
开挖 2 2 2 2 2 2 2 2 2 2
埋管 2 2 2 2 2 2 2 2 2 2
回填 2 2 2 2 2 2 2 2 2 2
2）异节奏流水（成倍节拍流水）——同一施工过程在各施工段上流水节拍相等，不同施工过程
的流水节拍不一定相等。一般成倍数，可以组成加快成倍节拍流水施工。
1段 2段 3段 4段 5段 6段 7段 8段 9段 10段
开挖 4 4 4 4 4 4 4 4 4 4
埋管 2 2 2 2 2 2 2 2 2 2
回填 6 6 6 6 6 6 6 6 6 6
3）无节奏性流水——流水节拍没有规律。组织的原则是使施工队连续施工（工作面可能有空闲）。
1段 2段 3段 4段
A 4 4 3 4
B 6 8 6 8
C 10 10 8 9
【佳分小测验·大差法】
【佳分秘籍】累加求和→错位相减→取最大差
某施工各个施工过程的持续时间见下表：
流水节拍表（d）
施工段
1 2 3 4
施工过程
A 4 4 3 4
B 6 8 6 8
C 10 10 8 9
提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、
第 1 页 共 6 页
环评、经济师、安全、房估、消防/等 QQ/VX:67166816学员专用 请勿外泄
组织无节奏流水施工
①定流水步距：
A的节拍累加值 4 8 11 15
B的节拍累加值 6 14 20 28
差值 4 2 -3 -5 -28
取最大差值，得K ＝4d
A－B
B的节拍累加值 6 14 20 28
C的节拍累加值 10 20 28 37
差值 6 4 0 0 -37
取最大差值，得K ＝6d
B－C
上述数列错位相减后取最大差可得：A与B之间的流水步距为4d；B与C之间的流水步距为6d。
②工期

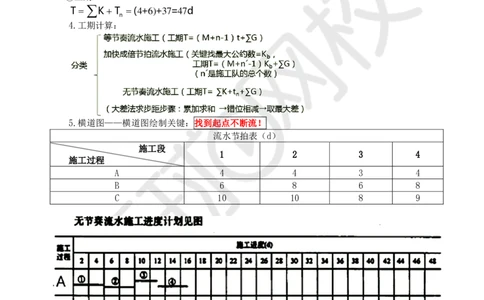

T = ∑K +T =+4+6)+37=47d
n
4.工期计算：
5.横道图——横道图绘制关键：找到起点不断流！
流水节拍表（d）
施工段
1 2 3 4
施工过程
A 4 4 3 4
B 6 8 6 8
C 10 10 8 9
【佳分小测验】某工程，建设单位和某施工单位根据《建设工程施工合同（示范文本）》签订了
施工承包合同，合同工期140天。
工程实施过程中发生了下列事件：
事件一：施工单位将施工作业划分为A、B、C、D、四个施工过程，分别由指定的专业班组进行施
工，每天一班工作制，组织无节奏流水施工，流水施工参数见下表：
第 2 页 共 6 页学员专用 请勿外泄
【问题1】事件一中列式计算A、B、C、D、四个施工过程之间的流水步距分别是多少天？
【答案】
（1）流水参数表转置后，施工过程如下：

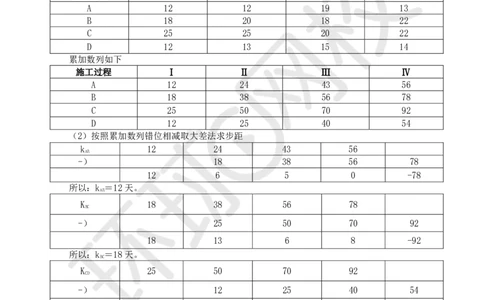

施工过程 Ⅰ Ⅱ Ⅲ Ⅳ
A 12 12 19 13
B 18 20 18 22
C 25 25 20 22
D 12 13 15 14
累加数列如下
施工过程 Ⅰ Ⅱ Ⅲ Ⅳ
A 12 24 43 56
B 18 38 56 78
C 25 50 70 92
D 12 25 40 54
（2）按照累加数列错位相减取大差法求步距
k 12 24 43 56
AB
-） 18 38 56 78
12 6 5 0 -78
所以：k ＝12天。
AB
K 18 38 56 78
BC
-） 25 50 70 92
18 13 6 8 -92
所以：k ＝18天。
BC
K 25 50 70 92
CD
-） 12 25 40 54
25 38 45 52 -54
所以：k ＝52天。
CD
【问题2】事件一中，列式计算流水施工的计划工期是多少天？能否满足合同工期的要求？
【答案】计划工期Tp＝Σk＋t＝12＋18＋52＋54＝136天。
D
计划工期Tp＝136天＜合同工期140天。满足。
【问题3】承包人及监理单位为加快施工进度应采取哪些主要措施?
【答案】
(1)承包人加快施工进度应采取的主要措施有：
①组织方面的措施：组织增加机械设备和劳力；调换素质较高的人员进场，加强施工现场管理；
增加每天施工时间，但需上报监理工程师批准。
②技术方面的措施：改进施工技术，缩短工艺时间；采用性能先进的施工机械；将顺序作业法改
为流水作业法或平行作业法等。
第 3 页 共 6 页学员专用 请勿外泄
(2)监理单位为加快施工进度则主要采取管理方面的措施包括：督促检查承包人的施工进度计划
及执行情况，审查承包人的施工方案，使满足施工进度要求的进度计划顺利实施。
【佳分小测验】某公司中标修建城市新建主干道，全长2.5km，双向四车道，其结构从下至上为：
20cm厚石灰稳定碎石底基层，38cm水泥稳定碎石基层，8cm厚粗粒式沥青混合料底面层，6cm厚中粒
式沥青混合料中面层，4cm厚细粒式沥青混合料表面层。
项目部将20cm厚石灰稳定碎石底基层、38cm厚水泥稳定碎石基层、8cm厚粗粒式沥青混合料底
面层、6cm厚中粒式沥青混合料中面层、4cm厚细粒式沥青混合料表面层等五个施工过程分别用Ⅰ、
Ⅱ、Ⅲ、Ⅳ、Ⅴ表示，Ⅰ、Ⅱ两项划分成四个施工段①、②、③、④。
Ⅰ、Ⅱ两项在各施工段上持续时间如表4－1所示：
表4-1 各施工段的持续时间
持续时间（单位：周）
施工过程
① ② ③ ④
Ⅰ 4 5 3 4
Ⅱ 3 4 2 3
而Ⅲ、Ⅳ、Ⅴ不分施工段连续施工，持续时间均为1周。

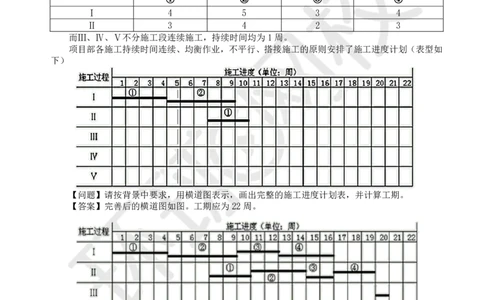

项目部各施工持续时间连续、均衡作业，不平行、搭接施工的原则安排了施工进度计划（表型如
下）
【问题】请按背景中要求，用横道图表示，画出完整的施工进度计划表，并计算工期。
【答案】完善后的横道图如图。工期应为22周。
【佳分小测验·2022年】背景资料：某高速公路工程第6合同段，该标段路线全长7.89km，合
同价为40000万元，合同施工期为30个月。
事件1：施工单位计划对某一路段的5座盖板涵按任务号2-3-5-1-4的顺序组织流水施工，流水
节拍，（单位：周）如下表：
任务号
1 2 3 4 5
工序
基础（A） 2 3 2 3 2
第 4 页 共 6 页学员专用 请勿外泄
砌筑涵台（B） 3 4 3 2 3
安装矩形板（C） 2 3 4 2 2
洞口砌筑（D） 4 2 2 3 3
1.针对事件1，计算流水步距和工期，绘制流水施工横道图（写出计算步骤） （5分）
【答案】施工单位计划对某一路段的5座盖板涵按任务号2→3→5→1→4的顺序组织流水施工，
调整顺序后的流水节拍（单位：周）见如下表：
任务号
1 2 3 4 5
工序
基础（A） 2 3 2 3 2
砌筑涵台（B） 3 4 3 2 3
安装矩形板（C） 2 3 4 2 2
洞口砌筑（D） 4 2 2 3 3
调整后节拍表
任务号
2 3 5 1 4
工序
基础（A） 3 2 2 2 3
砌筑涵台（B） 4 3 3 3 2
安装矩形板（C） 3 4 2 2 2
洞口砌筑（D） 2 2 3 4 3
（1）流水步距的计算如下：
（2）总工期计算：
总工期=（3+4+5）十（2+2+3+4+3）=26（周）
（3）横道图【佳分秘籍：找到起点不断流】
