2025环球网校监理工程师《建设工程监理案例分析》（水利）-精题必练
第八章 水利工程设备制造控制
案例一 某大型枢纽工程2500kN固定卷扬式启闭机制造质量控制铸造卷筒超标缺陷及处理分析
【背景】
某大型枢纽工程、水库总库容 89.6 亿 m3，正常蓄水位 245.00m，水电站装机规模 1200MW，电站
进水口设置4台2500kN固定卷扬式启闭机，卷简直径2200mm，启闭机设计图纸由设计院提供，设备
制造验收执行《水利水电工程启闭机制造安装及验收规范》（SL/T381-2021）。发包人经过招标，与
S机械公司签订了4台2500kN固定卷扬式启闭机的采购合同；发包人依据《设备监理合同（示范文本）》
（GF-2010-1003）的要求委托M监理公司承担制造监理工作。设备制造合同工期为2021年10月至2022
年8月。
【事件】
事件1：4台2500kN固定卷扬式启闭机的卷筒设计图纸要求为铸钢件，材料牌号为ZG310—570，
4件卷筒铸钢件毛坯于2022年3月1日由供应商发货至承包人--S机械公司，承包人质检人员会同监
理工程师共同进行了外观检查，没有发现明显的外观缺陷，但铸钢件供应商没有提供编号为J1、J2、
J3、J4 等 4 件卷筒铸钢件的化学成分、力学性能报告等材质证明。承包人考虑工期紧张，直接安排
加工。
事件2：4月6日监理工程师到机加工车间巡检，发现正在加工的J4号卷筒绳槽部位存在1条肉
眼可见的横向裂纹，横跨大约3个绳槽。车工师傅说，再观察几天，也许裂纹不深，能通过机加工把
裂纹清除掉。监理工程师没有过多留意此事，没有采取措施，也没有在监理日志上做记录。
事件 3：卷筒加工完成后，横向裂纹仍然有部分肉眼可见。承包人经无损探伤，显示裂纹长度为
100mm，遂决定进行焊补处理。监理工程师意识到问题比较严重，经请示总监理工程师同意后，向承
包人下发了将J4号卷筒报废、重新制作的监理通知并抄报发包人。
事件4：卷筒铸钢件供应商以价格埋由拒绝重新铸造卷筒。承包人提出用钢板卷制焊接的方法重
新制造 J4 卷筒，并向监理工程师报送了工作联系单，提交了书面申请，监理工程师签字批准了该方
案。
【问题】
问题1.事件1中，承包人的做法是否妥当?说明理由。
问题2.事件2中，监理工程师的做法是否正确?说明理由。
问题3.事件3中，监理工程师的做法是否正确?说明理由。
问题4.事件4中，监理工程师的处理方法是否妥当?说明理由。
【答题要点及解析】
1.问题1
答题要点：事件1中承包人的做法不妥。
理由是：在主要零部件加工前应该具备主要材料的质量证明文件和外协件、外购件的质量证明文
件。
答案解析：问题1主要考核承包人对主要材料、外协件、外购件的质量控制等方面的知识。
《水利水电工程启闭机制造安装及验收规范》（SL/T381-2021）第6.1.1条规定了启闭机制造应
具备的资料要求，其中包括：①主要材料的质量证明文件；②外协件、外购件的质量证明文件。
2.问题2
提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、
第1页共2页
环评、经济师、安全、房估、消防/等 QQ/VX:2069910086学员专用请勿外泄
答题要点：事件2中监理工程师的做法不正确。
理由是：监理工程师应该坚持例行质量巡查，并做好监理日志等监理工作记录。
答案解析：问题2主要考核监理工程师的职责、工作方法等方面的知识。
《设备监理合同（示范文本）》（GF-2010-1003）第二十六条规定：监理人应做好监理记录，向
委托人及时报告监理工作。进行日常巡视检查，针对发现的偏差或问题及时提出处理意见，并对其处
置结果进行验证，也是监理工程师的基本职责。
3.问题3
答题要点：事件3中监理工程师的做法是正确的。
理由是：按照规范要求，启闭机卷筒存在裂纹，必须报废，不允许焊补。监理工程师要求报废
J4卷筒是履行其职责且符合规范要求。
答案解析：问题3主要考核监理工程师对设备制造验收标准的熟悉程度和履行监理职责的情况。
《水利水电工程启闭机制造安装及验收规范》（SL/T381-2021）第8.1.4.6条规定了铸造卷筒加
工后的处理要求，其中d）款规定：“卷筒上有裂纹时，应报废。”
《设备监理合同（示范文本）》（GF2010-1003）第十八条规定了委托人应当授予监理人的权利，
第五款规定：“对在本项目上使用的外购的原材料、元器件、零部件、成品等的质量审查权。对于不
符合合同约定有关标准的，有权通知停止使用。”

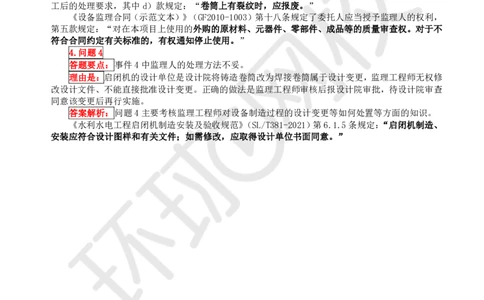

4.问题4
答题要点：事件4中监理人的处理方法不妥。
理由是：启闭机的设计单位是设计院将铸造卷筒改为焊接卷筒属于设计变更，监理工程师无权修
改设计文件、不能直接批准设计变更。正确的做法是监理工程师审核后报设计院审批，待设计院审查
同意该变更后再行实施。
答案解析：问题4主要考核监理工程师对设备制造过程的设计变更等如何处置等方面的知识。
《水利水电工程启闭机制造安装及验收规范》（SL/T381-2021）第6.1.5条规定：“启闭机制造、
安装应符合设计图样和有关文件；如需修改，应取得设计单位书面同意。”
