第 47 讲 测定电源的电动势和内阻

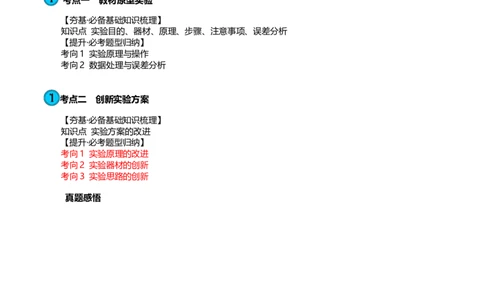

目录
复习目标

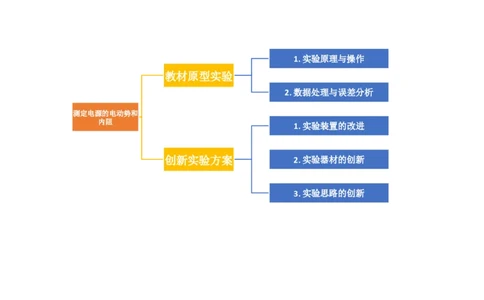

网络构建
考点一 教材原型实验
【夯基·必备基础知识梳理】
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
【提升·必考题型归纳】
考向1 实验原理与操作
考向2 数据处理与误差分析
考点二 创新实验方案
【夯基·必备基础知识梳理】
知识点 实验方案的改进
【提升·必考题型归纳】
考向1 实验原理的改进
考向2 实验器材的创新
考向3 实验思路的创新
真题感悟
1、理解和掌握测定电源的电动势和内阻实验原理，并会做出必要的误差分析。
2、能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。
资料收集整理【淘宝店铺：向阳百分百】 1考点要求 考题统计 考情分析
各地高考对测定电源的电动势和内阻
2023年湖北卷第12题
这个实验的考查近几年频度较高，考
2023年6月浙江卷第18题
测定电源的电动势和内阻 查多在原型实验的所用原理的基础之
2022年天津卷第10题
上，通过创新实验的方式予以考查。
1.实验原理与操作
教材原型实验
2.数据处理与误差分析
测定电源的电动势和
内阻
1.实验装置的改进
创新实验方案 2.实验器材的创新
3.实验思路的创新
考点一 教材原型实验
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
（一）实验目的
1.测量电源的电动势和内阻。
2.加深对闭合电路欧姆定律的理解。
资料收集整理【淘宝店铺：向阳百分百】 2（二）实验思路
如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路的欧姆定律求E、r
值。
（三）实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔和刻度尺。

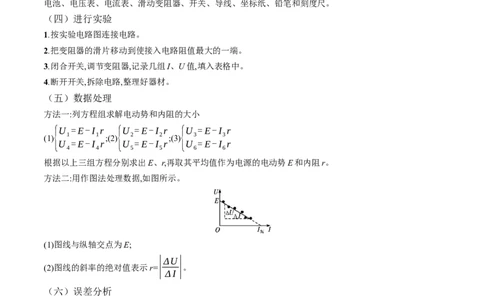

（四）进行实验
1.按实验电路图连接电路。
2.把变阻器的滑片移动到使接入电路阻值最大的一端。
3.闭合开关,调节变阻器,记录几组I、U值,填入表格中。
4.断开开关,拆除电路,整理好器材。
（五）数据处理
方法一:列方程组求解电动势和内阻的大小
{U =E-I r {U =E-I r {U =E-I r
1 1 2 2 3 3
(1) ;(2) ;(3)
U =E-I r U =E-I r U =E-I r
4 4 5 5 6 6
根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。
方法二:用作图法处理数据,如图所示。
(1)图线与纵轴交点为E;
|ΔU|
(2)图线的斜率的绝对值表示r= 。
ΔI
（六）误差分析
1.由于读数不准和电表线性不良引起误差。
2.用图像法求E和r时,由于作图不准确造成误差。
3.实验时通电时间过长或电流过大,都会引起E、r变化。
4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I 与I 的差值越
真 测
大。其U-I图像如图丙所示。结论:E r 。
测 真 测 真
（七）注意事项
1.为了使电池的路端电压变化明显,应选内阻大些的电池(选用已使用过一段时间的干电池)。
2.在实验中不要将I调得过大,每次读完U和I的数据后应立即断开电源,以免干电池的E和r明显变化。
3.要测出多组(I,U)数据,且变化范围要大些。
4.画U-I图线时,纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)。
但这时图线与横轴交点的横坐标值不再是短路电流,而图线与纵轴交点的纵坐标值仍为电源电动势,图线斜
率的绝对值仍为内阻。
考向1 实验原理与操作

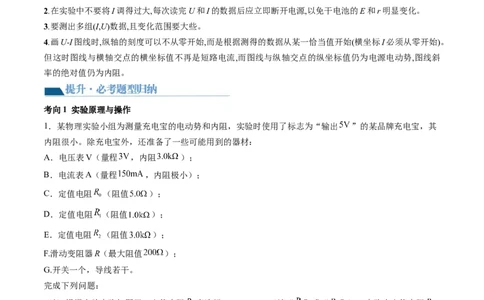

1．某物理实验小组为测量充电宝的电动势和内阻，实验时使用了标志为“输出 ”的某品牌充电宝，其
内阻很小。除充电宝外，还准备了一些可能用到的器材：
A．电压表V（量程 ，内阻 ）；
B．电流表A（量程 ，内阻极小）；
C．定值电阻 （阻值 ）；
D．定值电阻 （阻值 ）；
E．定值电阻 （阻值 ）；
F.滑动变阻器R（最大阻值 ）；
G.开关一个，导线若干。
完成下列问题：
（1）根据实验电路如图甲，定值电阻 应选择 （填“ ”或“ ”）；电路中定值电阻
的作用是 。
资料收集整理【淘宝店铺：向阳百分百】 4（2）按电路图正确连接实验器材，进行实验测量，记录数据，并在坐标纸上描点如图乙，请在答题卡上
绘制 图像 。
（3）由图像和计算可得充电宝的电动势 V， 。（保留三位有效数字）
（4）机场规定“严禁携带额定能量超过 的充电宝搭乘飞机”；已知该充电宝的电池容量（电池放
出的电量）为 ，根据（3）中测得的数据，估算知该充电宝 带上飞机。（填“能”
或“不能”）
考向2 数据处理与误差分析
2．新能源汽车已经普遍走进了我们的生活，某校学生实验小组通过网络找到了比亚迪“秦”电池铭牌如
图所示，电池采用的是比亚迪刀片电池技术．已知该车内的整块电池是由10块刀片电池串联而成，其中一
块刀片电池又由10块电芯串联而成．现将一块电芯拆解出来，测量其电动势E和内阻r．
（1）实验前利用 恒流电源对一块电芯进行充电，充满的时间要 h．
（2）为了能较准确的测量一块电芯的电动势E和内阻r，该同学设计了一个可以排除电流表A和电压表V
内阻影响的实验方案，如图1所示，记录了单刀双掷开关 分别接1、2对应的多组电压表的示数U和电
流表的示数I，根据实验记录的数据绘制如图2中所示的A、B两条 图线，可以判断图线A是利用单
刀双掷开关 接 （选填“1”或“2”）中的实验数据描出的，由图线A得出的内阻测量
值比真实值偏 （选填“大”或“小”）．综合A、B两条图线，此电芯的电动势为
，内阻 （用图中 表示）。
资料收集整理【淘宝店铺：向阳百分百】 5（3）考虑到刀片电池电芯的内阻较小，为了防止调节滑动变阻器电阻过小时由于电流过大而损坏器材，
该同学在电路中用了一个保护电阻 ，如图3所示，除电芯、开关、导线外，可供选择使用的实验器材还
有：
A．电流表（量程 ）
B．电流表（量程 ）
C．电压表（量程 ）
D．电压表（量程 ）
E．定值电阻（阻值 ，额定功率 ）
F．定值电阻（阻值 ，额定功率 ）
G．滑动变阻器（阻值 ）
H．滑动变阻器（阻值 ）
为了器材的安全、测量的准确和操作的方便，电流表应选 ；电压表应选 ；定
值电阻 选 ；滑动变阻器R应选 ．（填仪器前的字母）
考点二 创新实验方案
知识点1 实验方案的改进：安阻法和伏阻法测电源电动势和内阻
资料收集整理【淘宝店铺：向阳百分百】 6知识点2 实验装置的改进：水果电池
知识点3 实验思路的改进：消除系统误差
考向1 实验方案的改进
1．某学习小组要测量一个电源的电动势及内阻。除该电源外还准备的器材有：一个电阻箱R（最大阻值为
），一个电流表A（量程0~200mA，内阻为 ），一个定值电阻 （阻值为 ），一个开关和
若干导线。
①如果用多用电表粗测电流表的内阻，需要将红表笔与电流表 （填“正”或“负”）接线柱
相连。
②由于电流表A的量程较小，考虑到安全因素，同学们利用定值电阻 将该电流表进行改装，改装后的量
程为 。
③根据器材在虚线框中画出设计的电路图（改装部分也要画出） 。若实验中记录电阻箱的阻
值R和电流表的示数I，并计算出 ，得到多组数据后描点作出 图线如图所示，则该电源的电动势E=
V，内阻r= 。（结果保留两位有效数字）
资料收集整理【淘宝店铺：向阳百分百】 72．一实验小组利用如图甲所示的电路测量一电池的电动势E（约1.5V）和内阻r（小于2Ω），图中电压
表量程为1V，内阻R =19.0Ω，电阻箱R的最大阻值为999.9Ω，S为开关。根据实验完成下列问题：
V
（1）为保护电压表，在闭合开关前，电阻箱接入电路的电阻值至少应是 （填“5.0Ω”“10.0Ω”或
“15.0Ω”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
（3）根据图甲所示电路，可得 （用R、R 、E和r表达）；
V
（4）利用测量数据，作 图线，如图乙所示，通过图乙可得E= V，r= Ω。（结果
均保留两位小数）
考向2 实验器材的创新
3．某学习小组用水果和两种金属电极做了一个“水果电池”，进行了以下实验：
（1）按图甲所示电路图，测量水果电池的电动势和内阻。使用的实验器材有：数字式多用电表（其中电
压表可视为理想表）、滑动变阻器、电流表、导线、开关等。请根据电路图在如图乙中完成实物连线
；
资料收集整理【淘宝店铺：向阳百分百】 8（2）连接好电路后闭合开关，调节滑动变阻器，记录数字电压表和电流表的示数。作出U-I图像，如图丙
中曲线所示。由图像求得水果电池的电动势E= V，内阻r= kΩ（结果保留两位有效数字）；
（3）该同学用三个一样的水果电池串联形成一个电池组，能使某发光二极管（LED）正常发光，LED的
I-U图像如图丁中曲线所示，则LED正常发光时的电压U= V（保留三位有效数字）；
（4）在（3）中，LED正常发光时，该同学用普通电压表（内阻约为2kΩ）测量二极管两端电压，发现电
压表示数小于LED正常发光时的电压且LED熄灭，造成电压减小原因可能是 。
考向3 实验思路的创新
4．采用伏安法测量电源电动势E和内阻r时，某研究性学习小组对此实验进行了如下探究：
（1）研究性学习小组首先按图甲所示的实验电路进行了测量。实验后，同学们对该实验方案进行了认真
研究分析，发现实验的系统误差是由于电表的因素造成的，该实验的系统误差主要来源于 。
（2）研究性学习小组对实验方案进行了优化，改进后的实验电路如图乙所示，a为待测电源，b为辅助电
源，A、B两点间接有一灵敏电流计G。
①闭合开关 ，调节R和 使灵敏电流计G的示数为零，读出电流表和电压表的示数 和 ；
资料收集整理【淘宝店铺：向阳百分百】 9②改变滑动变阻器R和 的阻值，再次使灵敏电流计G示数为零，读出电流表和电压表的示数 和 ；
③由上述步骤中测出的物理量，可以得出电动势E表达式为 ，内电阻r的表达式 。
④该实验中 （选填“>”、“<”或“=”）， （选填“>”、“<”或“=”）。
（2023年6月浙江卷高考真题）在“测量干电池的电动势和内阻”实验中
（1）部分连线如图1所示，导线a端应连接到 （选填“A”、“B”、“C”或“D”）接线柱上。正
确连接后，某次测量中电压表指针位置如图2所示，其示数为 V。
（2）测得的7组数据已标在如图3所示 坐标系上，用作图法求干电池的电动势 V和内
阻 Ω。（计算结果均保留两位小数）
