让更多的孩子得到更好的教育
【巩固练习】
一、选择题
1.在图所示的电路中，电源电压保持不变。R 的电阻是10Ω，R 的电阻是
1 2
20Ω。当开关S断开时，电流表的示数为0.6A，当开关S闭合时，电流表的示
数为 （ ）
A.0.3A B.0.6A C.0.9A D.1.2A
2.关于电压，下列说法正确的是（ ）
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流

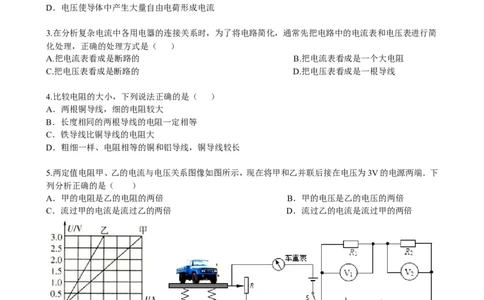

3.在分析复杂电流中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简
化处理，正确的处理方式是（ ）
A.把电流表看成是断路的 B.把电流表看成是一个大电阻
C.把电压表看成是断路的 D.把电压表看成是一根导线
4.比较电阻的大小，下列说法正确的是（ ）
A．两根铜导线，细的电阻较大
B．长度相同的两根导线的电阻一定相等
C．铁导线比铜导线的电阻大
D．粗细一样、电阻相等的铜和铝导线，铜导线较长
5.两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下
列分析正确的是（ ）
A．甲的电阻是乙的电阻的两倍 B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍 D．流过乙的电流是流过甲的两倍
6.如图是小王同学设计的高速公路收费站计重秤的原理图，该原理图中，使得车重表示数发生变化的电路
中主要部件是（ ）
A.电流表 B.电压表 C.变阻器 D.电动机
7.如图所示，电阻R 的阻值为10欧，V 和V 是两个完全相同的电压表，都有3V和15V两个量程，指针均
1 1 2
已调到0刻度。闭合开关 S后，两个电压表的指针向右偏转，且偏转的角度相同，则 R 的阻值为
2
（ ）
A.可能为2欧 B.可能为2.5欧 C.一定为40欧 D.一定为50欧
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共9页让更多的孩子得到更好的教育
8、在如图所示的电路图中，当开关K闭合时 （ ）
A．整个电路发生短路。
B.电流表示数变小。
C.电流表示数不变化。
D.电流表示数变大。
8题
9、如图所示，当滑片P向右移动时 ( )
A、电流表A示数不变，电压表V示数不变。
B、电流表A示数不变，电压表V示数变大。
C、电流表A示数变小，电压表V示数变大。
D、电流表A示数变小，电压表V示数不变。 9题

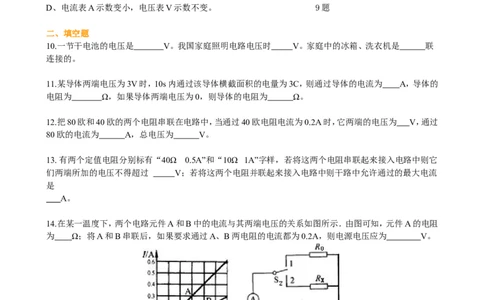

二、填空题
10.一节干电池的电压是 V。我国家庭照明电路电压时 V。家庭中的冰箱、洗衣机是 联
连接的。
11.某导体两端电压为3V时，10s内通过该导体横截面积的电量为3C，则通过导体的电流为 A，导体的
电阻为 Ω，如果导体两端电压为0，则导体的电阻为 Ω。
12.把80欧和40欧的两个电阻串联在电路中，当通过40欧电阻电流为0.2A时，它两端的电压为 V，通过
80欧的电流为 A，总电压为 V。
13. 有两个定值电阻分别标有“40Ω 0.5A”和“10Ω 1A”字样，若将这两个电阻串联起来接入电路中则它
们两端所加的电压不得超过 V；若将这两个电阻并联起来接入电路中则干路中允许通过的最大电流
是
A。
14.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．由图可知，元件A的电阻
为 Ω；将A和B串联后，如果要求通过A、B两电阻的电流都为0.2A，则电源电压应为 V。
三、实验探究题
15. 用如图的电路测量R 的阻值时，已知R =10Ω，闭合开关S，当开关S 与“1”接线柱相连时，电流表示数
x o 1 2
I=O．3A；当开关S 与“2”接线柱相连时，电流表示数I=0.6 A．则：
o 2 x
（1）本实验原理是 ；
（2）电源电压U= V；
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共9页让更多的孩子得到更好的教育
（3）待测电阻R = Ω。
x

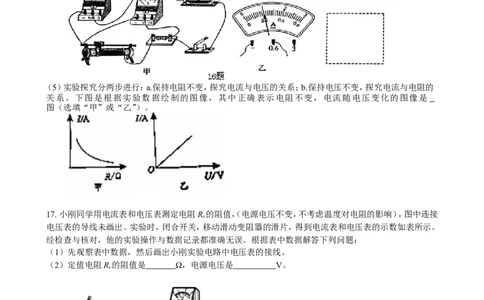

16. 为探究电流与电压、电阻的关系，小星将实物连接成如图甲所示。
（1）请你指出图甲中连接的错误之处：
①_______ ；②______ _。
（2）请你将正确的电路图画在虚线框内。
（3）电路连接正确后，在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表
的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压
表的示数将__________3V（选填“大于”、“小于”或“等于”）。此时根据你所画的电路图，就向
__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。
（4）图乙是实验中电流表的某次示数，则电流是_______A。要使电路中的电流增大，根据你所画的电路图，
滑动变阻器的滑片应向_______移动。
（5）实验探究分两步进行：a.保持电阻不变，探究电流与电压的关系；b.保持电压不变，探究电流与电阻的
关系。下图是根据实验数据绘制的图像，其中正确表示电阻不变，电流随电压变化的图像是
图（选填“甲”或“乙”）。
17. 小刚同学用电流表和电压表测定电阻R 的阻值，（电源电压不变，不考虑温度对电阻的影响），图中连接
x
电压表的导线未画出。实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数如表所示。
经检查与核对，他的实验操作与数据记录都准确无误。根据表中数据解答下列问题：
（1）先观察表中数据，然后画出小刚实验电路中电压表的接线。
（2）定值电阻R 的阻值是 Ω，电源电压是 V。
x
实验次数 电流表示 电压表示数/V
数/A
1 0.30 3.0
2 0.40 2.0
3 0.50 1.0
18. 如图所示是测量小灯泡电阻的实物图，有一部分导线未接好，请在图上用笔连线代替导线把电路元件连
接起来。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共9页让更多的孩子得到更好的教育
（1）开关闭合前，滑动变阻器的滑片应移到_________________，这样做能对电路起保护作用，在实验过
程中，滑动变阻器的另一个作用是_______________________；

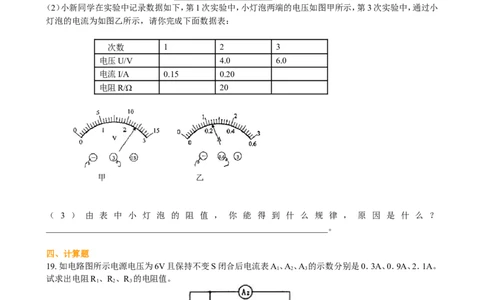

（2）小新同学在实验中记录数据如下，第1次实验中，小灯泡两端的电压如图甲所示，第3次实验中，通过小
灯泡的电流为如图乙所示，请你完成下面数据表：
次数 1 2 3
电压U/V 4.0 6.0
电流I/A 0.15 0.20
电阻R/Ω 20
甲 乙
（ 3 ） 由 表 中 小 灯 泡 的 阻 值 ， 你 能 得 到 什 么 规 律 ， 原 因 是 什 么 ？
__________________________________________________________________。
四、计算题
19. 如电路图所示电源电压为6V且保持不变S闭合后电流表A、A、A 的示数分别是0．3A、0．9A、2．1A。
1 2 3
试求出电阻R 、R 、R 的电阻值。
1 2 3
20. 如图所示定值电阻R 的阻值为10Ω，滑动变阻器R的阻值变化范围是0～20Ω，当滑片P移到R的最左
1
端时电流表的示数为0．6A；当滑片P移到R的最右端电流表和电压表的示数各是多少？
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共9页让更多的孩子得到更好的教育
【答案与解析】
一、选择题
1.【答案】C
【解析】由图可知，开关断开时只有R 接入电路，开关闭合时两电阻并联，
1
∵开关S断开时电流表测量通过R 电流，开关S闭合时，电流表测量干路电流，
1
∵电源电压保持不变，
∴闭合开关S前后通过电阻R 的电流不变
1
∴开关闭合后通过R 的电流I=0.6A
1 1
电源电压U=IR =0.6A×10Ω=6V
1
∴开关闭合后通过R 的电流
2
开关闭合后干路电流I=I +I =0.6A+0.3A=0.9A
1 2
当开关S闭合时，电流表的示数为0.9A，选C。
2. 【答案】B
【解析】A、没有说“定向”，只是移动，不定向，不形成电流，故A错误；
B、电压使自由电荷定向移动形成电流，B正确；
C、电压可以使自由电荷定向移动形成电流，金属导体中的自由电荷是自由电子，溶液中的自由电荷是自由
离子，故C错误；
D、导体中的自由电荷不是产生的，而是原来就有，在电压的作用下发生了定向移动，故D错误。
故选B。
3. 【答案】C
【解析】因为电流表电阻很小，相当于导线，电压表电阻很大，相当于断路，所以为了将电路简化，可将电流
表看成一段导线，将电压表看成断路。故选C。
4. 【答案】D
【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不
正确。在粗细一样、电阻相等的铜和铝导线，由于铜的导电性比铝好得多，所以铜导线较长，因此选项D正
确。
5. 【答案】C
【解析】数学图像与物理知识结合的题型在考试中经常出现，要注意学科综合。本题的做法有两种：①选取
电流相同，比较电压，电压越大，证明电阻越大；②选取电压相同，电流越小，电阻越大。本题中我们选在流
过两个电阻的电流为0.1A。则：R =U /I =0.5V/0.1A=5Ω；R =U /I =1V/0.1A=10Ω。当电压是3V的时候，
甲 甲 1 乙 乙 2
流过甲的电流是0.6A，流过乙的电流是0.3A。所以选项C正确。
6.【答案】C
【解析】当车开上计重秤时，滑动变阻器滑片向下滑动，滑动变阻器接入电路的电阻变小，电路中电流变大，
车重表示数变大．车越重，滑动变阻器接入电路的电阻越小，电路中电流越大，车重表示数越大。
所以，使得车重表示数发生变化的电路中主要部件是变阻器。故选C。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共9页让更多的孩子得到更好的教育

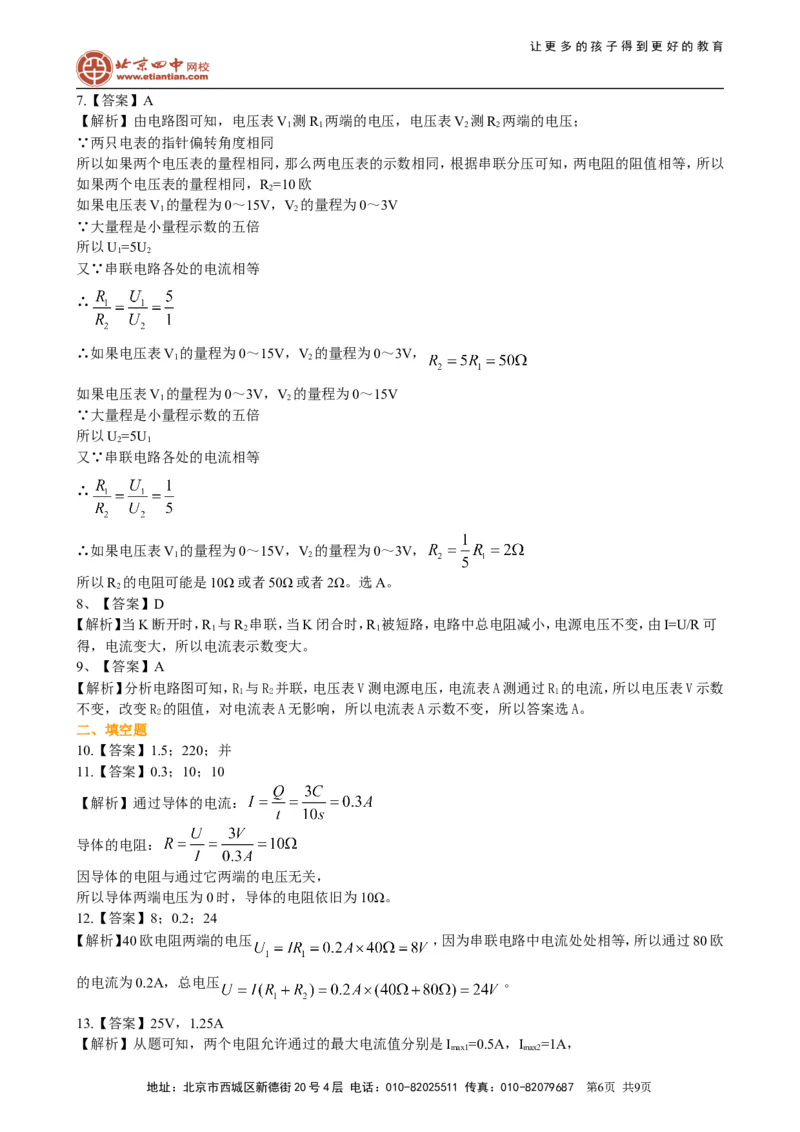

7.【答案】A
【解析】由电路图可知，电压表V 测R 两端的电压，电压表V 测R 两端的电压；
1 1 2 2
∵两只电表的指针偏转角度相同
所以如果两个电压表的量程相同，那么两电压表的示数相同，根据串联分压可知，两电阻的阻值相等，所以
如果两个电压表的量程相同，R =10欧
2
如果电压表V 的量程为0～15V，V 的量程为0～3V
1 2
∵大量程是小量程示数的五倍
所以U=5U
1 2
又∵串联电路各处的电流相等
∴
∴如果电压表V 的量程为0～15V，V 的量程为0～3V，
1 2
如果电压表V 的量程为0～3V，V 的量程为0～15V
1 2
∵大量程是小量程示数的五倍
所以U=5U
2 1
又∵串联电路各处的电流相等
∴
∴如果电压表V 的量程为0～15V，V 的量程为0～3V，
1 2
所以R 的电阻可能是10Ω或者50Ω或者2Ω。选A。
2
8、【答案】D
【解析】当K断开时，R 与R 串联，当K闭合时，R 被短路，电路中总电阻减小，电源电压不变，由I=U/R可
1 2 1
得，电流变大，所以电流表示数变大。
9、【答案】A
【解析】分析电路图可知，R 与R 并联，电压表V测电源电压，电流表A测通过R 的电流，所以电压表V示数
1 2 1
不变，改变R 的阻值，对电流表A无影响，所以电流表A示数不变，所以答案选A。
2
二、填空题
10.【答案】1.5；220；并
11.【答案】0.3；10；10
【解析】通过导体的电流：
导体的电阻：
因导体的电阻与通过它两端的电压无关，
所以导体两端电压为0时，导体的电阻依旧为10Ω。
12.【答案】8；0.2；24
【解析】40欧电阻两端的电压 ，因为串联电路中电流处处相等，所以通过80欧
的电流为0.2A，总电压 。
13.【答案】25V，1.25A
【解析】从题可知，两个电阻允许通过的最大电流值分别是I =0.5A，I =1A，
max1 max2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共9页让更多的孩子得到更好的教育
∵I ＜I
max1 max2
∴当它们串连接到电路里时，为了让每一个用电器都工作，串联电路中的电流为I =0.5A；
max1
因此串联电路两端的最大电压为：U=I （R +R ）=0.5A×（40Ω+10Ω）=25V；
max1 1 2
两个电阻两端的最大电压分别是U =I R =0.5A×40Ω=20V，U =I R =1A×10Ω=10V，
max1 1 1 max2 2 2
∵U ＞U
max1 max2
∴当它们并连接到电路里时，为了让每一个用电器都工作，并联电路两端的电压为U =10V，
max2
此时并联电路中干路上允许的最大电流为： 。
14.【答案】5；3V
【解析】当电源电压为3V时，通过A的电流为I =0.6A，通过B的电流为I =0.3A，
A B
所以 ； ；
A、B串联电路总电阻R=5Ω+10Ω=15Ω；
电源电压U =IR=0.2A×15Ω=3V。
总
故答案为：5；3V．
三、实验探究题
15.【答案】（1） ；（2）3；（3）5
【解析】因为R=10Ω，闭合开关S，当开关S 与“1”接线柱相连时，电路为基本电路，并且电流表示数
o 1 2
I=O．3A，因此电源电压为U=IR=0.3A×10Ω=3V；
o 0 0
又因为电源电压不变，当开关S 与“2”接线柱相连时，电路仍为基本电路，电流表示数I=0.6 A，
2 x
因此 ，
故本实验的原理是 。
16. 【答案】（1）①电流表正负接线柱接反了；②电压表不是测定值电阻两端电压
（2）如图
（3）大于； 右（提示：根据自己所画电路图，使滑动变阻器的阻值变大即可）
（4）0.2；左（提示：根据自己所画电路图，使滑动变阻器的阻值变变小即可）
（5）乙
17. 【答案】（1）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第7页 共9页让更多的孩子得到更好的教育
（2）10；6
【解析】（1）由表中的电压数据可知：电路中电流增大时，电压表的示数减小，说明电压表并联在滑动变阻
器的两端。
（2）由表中数据可知，当I=0.3A时U =3V；
1 滑
当I=0.4A时，U ′=2V；
2 滑
∵电源的电压不变，
∴IR +U =I R +U ′，
1 x 滑 2 x 滑
即0.3A×R +3V=0.4A×R +2V，
x x
解得：R =10Ω，U=I R +U =0.3A×R +3V=0.3A×10Ω+3V=6V。
x 1 x 滑 x
18. 【 答 案】
（1）右端、调节小灯两端的电压
（2）
次数 1 2 3
电压U/V 2.4 4.0 6.0
电流I/A 0.15 0.20 0.24
电阻R/Ω 16 20 25
（3）同一电灯，电压越大，电阻越大。因为当电压变大时，灯丝的温度升高，灯丝的电阻变大。
【解析】（1）开关闭合前，为了保护电路，滑动变阻器的滑片应滑到阻值最大处；滑动变阻器的另一个作用
是改变电路电阻从而改变小灯泡两端的电压。
（2）电流表电压表读数时，注意看清电表的量程和分度值再进行读数，然后根据R=U/I可以算出对应的电阻
值。
（3）从表中看出同一电灯，电压越大，电阻越大。但是电阻是导体本身的一种性质，与电压、电流的大小无关，
但是电阻的大小与温度有关，电压变大，灯丝中的电流也变大，灯丝的温度升高，所以灯丝的电阻变大。
四、计算题
19. 【答案与解析】等效电路图如下：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第8页 共9页让更多的孩子得到更好的教育
（1）R 的阻值为：
1
（2）通过R 的电流：
3
所以
（3）通过R 的电流：
2
所以
20.【答案与解析】当滑动变阻器的滑片移到最左端时，滑动变阻器接入电路的电阻为0，
所以电源电压
当滑动变阻器的滑片移到最右端时，滑动变阻器接入电路的电阻为20Ω，
所以电路中的电流 ,即电流表的示数为0.2A，
变阻器两端的电压
电压表测滑动变阻器两端的电压，所以电压表的示数为4V。
