2022 学年宝山区一模（3 月）试卷物理部分
物 理 部 分
一、选择题（共 12 分）下列各题均只有一个正确选项， 请将正确选项的代号用 2B 铅笔填
涂在答题纸的相应位 置。更改答案时，用橡皮擦去，重新填涂。
1. 以“安培”为单位的物理量是（ ）
A. 电荷量 B. 电流 C. 电压 D. 电阻
【答案】B
【解析】
【详解】电流的单位为安培，故ACD不符合题意，B符合题意。
故选B。
2. 菜刀的刀刃磨得很锋利，是为了
A. 增大压力 B. 减小压力 C. 增大压强 D. 减小压强
【答案】C
【解析】
【详解】菜刀的刀刃磨得很锋利，是在压力一定时，通过减小受力面积的方法来增大压强的，故 C符合题
意．
3. 人们常说“石头比棉花重”，这句话的含义是指（ ）
A. 石头的质量比棉花大 B. 石头的重力比棉花大
C. 石头的体积比棉花大 D. 石头的密度比棉花大
【答案】D
【解析】
【详解】ACD．把由某种物质组成的物体的质量与其体积的比叫做这种物质的密度。石头的密度大于棉花
的密度，根据 可知相同体积的石头与棉花的质量大，故AC不符合题意，D符合题意；
B．根据G=mg，重力大小由质量决定，对不确定质量的两个物体，重力大小不能确定，故B不符合题意。
故选D。
4. 下列算式正确的是（ ）
.
A 2 伏×5 安=10 欧 B. 5 瓦×10 秒=50 度
.
C 3 伏×4 安×5 秒=60 焦 D. 5 库×2 秒=10 安
【答案】C
【解析】
第1页/共13页
学科网（北京）股份有限公司【详解】A．因为
故A错误
B．因为
故B错误
C．因为3伏表示电压大小，4安表示电流大小，5秒表示时间长短，这个计算式的意义是
故C正确
D．因为5库表示电荷量多少，2秒表示时间长短，二者直接相乘计算没有任何意义，且
故D错误
故选C。
5. 在图示电路中， 闭合开关 S，下列判断正确的是（ ）
A. 电流表 A、A 的示数一定相等 B. 电压表 V、V 的示数一定相等
1 2 1 2
C. 电流表 A、A 的示数一定不相等 D. 电压表 V、V 的示数一定不相等
1 2 1 2
【答案】B
【解析】
【详解】由图可知，两电阻并联，两电流表分别测量两电阻通过的电流，两电压表分别测量两电阻两端的
电压。
第2页/共13页
学科网（北京）股份有限公司BD．两电阻并联，根据并联电路电压关系可知，两电阻两端的电压相等，所以电压表V、V 的示数一定
1 2
相等，故B正确，D错误；
AC．两电阻并联，两端的电压相同，而两电阻的阻值大小不知，对电流的阻碍作用大小不知，所以无法判
断两电流表示数情况，故AC错误。
故选B。
6. 如图所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精 （已知 ρ >ρ ），其中
水 酒
a 、b 两点到液面的距离相同， a、c 两点到容器底部的距离相同。则下列 说法， 正确的是（ ）
A. 甲容器中是酒精，乙容器中是水；a 点压强一定小于 c 点压强
B. 甲容器中是酒精，乙容器中是水；a 点压强一定小于b 点压强
C. 甲容器中是水，乙容器中是酒精； a 点压强一定大于 c 点压强
D. 甲容器中是水，乙容器中是酒精； a 点压强一定大于b 点压强
【答案】D
【解析】
【详解】AB．因为两个容器完全相同，且里面液体的质量相同，很明显，甲中液体体积小于乙中液体体积，
根据 可以知道，甲液体密度大于乙液体，故甲中是水，乙中酒精。故AB错误；
C．两种液体放在完全相同的圆柱形容器中，它们的质量相等，对容器底部的压力相等；而容器的底面积
也相等，故它们对容器底面积的压强相等。而这个压强等于a或c点的压强加上下面相同深度的液体压强，
即
的
因为a、c两点下面 液体，深度相同，而水的密度大，故
第3页/共13页
学科网（北京）股份有限公司故
故C错误
D．这两点的深度相同，且水的密度大于酒精的密度，根据 得：水产生的压强一定大于酒精产生
的压强。故D正确。
故选D。

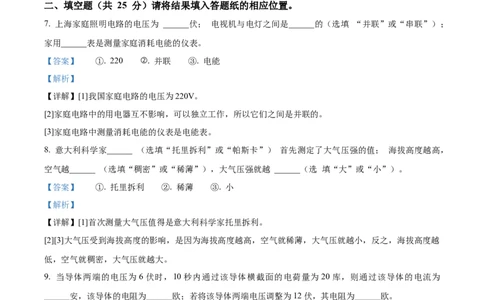

二、填空题（共 25 分）请将结果填入答题纸的相应位置。
7. 上海家庭照明电路的电压为 ______伏； 电视机与电灯之间是______的（选填 “并联”或“串联”）；
家用______表是测量家庭消耗电能的仪表。
【答案】 ①. 220 ②. 并联 ③. 电能
【解析】
【详解】[1]我国家庭电路的电压为220V。
[2]家庭电路中的用电器互不影响，可以独立工作，所以它们之间是并联的。
[3]家庭电路中测量消耗电能的仪表是电能表。
8. 意大利科学家______ （选填“托里拆利”或“帕斯卡”） 首先测定了大气压强的值； 海拔高度越高，
空气越______ （选填“稠密”或“稀薄”），大气压强就越 ______（选 填“大”或“小”）。
【答案】 ①. 托里拆利 ②. 稀薄 ③. 小
【解析】
【详解】[1]首次测量大气压值得是意大利科学家托里拆利。
[2][3]大气压受到海拔高度的影响，是因为海拔高度越高，空气就稀薄，大气压就越小，反之，海拔高度越
低，空气就稠密，大气压就越大。
9. 当导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为20库，则通过该导体的电流为
______安，该导体的电阻为______欧；若将该导体两端电压调整为12伏，其电阻为______欧。
【答案】 ①. 2 ②. 3 ③. 3
【解析】
【详解】[1][2]由题意可知，通过该导体的电流
由欧姆定律可得，导体的电阻
第4页/共13页
学科网（北京）股份有限公司[3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，将该导体两端的电压调整
到12V时，导体的电阻仍为3Ω不变。
10. 潜水艇下潜到水面下方 10 米处，受到水的压强为______帕。若潜水艇继续下潜， 受到的压强将
______，受到的浮力将______。（后两空选填“变大”“不变”或 “变小”）
【答案】 ①. 9.8×104 ②. 变大 ③. 不变
【解析】
【详解】[1]潜水艇下潜到水面下方 10 米处，受到水的压强
.
p=ρgh=10×103kg/m3×9.8N/kg×10m=9.8×104Pa
[2]潜水艇继续下潜，水密度不变，潜水艇所处深度增大，根据液体压强公式可知，受到的压强将变大。
[3]潜水艇继续下潜，水密度不变，潜水艇排开水的体积不变，根据F =ρ gV 可知，受到的浮力将不变。
浮 液 排
11. 在图示电路中，电源电压保持不变。闭合开关 S后，当滑动变阻器R 的滑片P向右滑动的过程中，电
1
流表A 的示数______，电流表A的示数与电流表A 的示数的差值______，电流表A的示数与电流表A 的
1 1 1
示数的比值______。（均选填“变大”“不变”或“变小”）
【答案】 ①. 变小 ②. 不变 ③. 变大
【解析】
【详解】[1][2][3]如图所示，电阻R 与R 并联，电流表A测量干路电流，电流表A 测量通过R 的电流。
1 2 1 1
闭合开关 S后，当滑动变阻器R 的滑片P向右滑动的过程中，R 的电阻变大，通过R 的电流也变小，所以
1 1 1
电流表A 的示数变小；根据并联电路的电流规律和并联电路各支路互不影响的特点可知，电流表 A的示
1
数与电流表A 的示数的差值，就是通过定值电阻R 的电流，根据 可知，示数的差值不变；电流表
1 2
A的示数是干路电流，根据并联电路的电流规律可知，电流表A的示数变小，电流表A 的示数也是变小，
1
由数学知识得，电流表A的示数与电流表A 的示数的比值变大。
1
12. 在图示电路中， 电源电压U 保持不变。闭合开关S，发现只有一个电表的示数发生变化。已知电路中
0
仅有一处故障，且只发生在灯L或电阻R上。根据以上信息，写出闭合开关S后，小灯L的发光情况、电
压表V的示数及相对应的故障。
第5页/共13页
学科网（北京）股份有限公司【答案】见解析
【解析】
【详解】如图，电路是一个灯泡L和电阻定值电阻R串联，电流表测量电路的电流，电压表测量定值电阻
R两端电压。若小灯L发光，电压表V的示数为0，则电阻R短路；若小灯L不发光，电压表V的示数为
U，电阻R断路。
0
13. 如图（a）所示是电子天平的结构原理图，它是由几个部分构成的电路：电源（电压保持不变）、定值
电阻R 、压力电阻R（电阻值会随所受压力大小发生变化的可变电阻）、托盘、质量显示仪表 M（实质是
0
一只电流表）、开关。使用时，闭合开关，当托盘上所放物体的质量越大，仪表 M的指针向右偏转的角度
也越大。
（1）由上述信息可知：压力电阻R所受的压力越大，通过它的电流越______，其阻值越______；（均选
填“大”或“小”）
（2）若用一只电压表作为质量显示仪表M并联在电路中，如图（b）所示。则此质量显示仪表的“0（千
克）”刻度线位于表盘的_______（选填“左”或“右”）端。理由是______。
【答案】 ①. 大 ②. 小 ③. 左 ④. 见解析
【解析】
【详解】（1）[1][2]由图示电路图可知，压力电阻与定值电阻串联，电流表测量电路中的电流，闭合电键，
当托盘上所放物体的质量越大，压力电阻R所受的压力越大，仪表M的示数变大，即电流表的示数变大，
因定值电阻阻值R 不变，电路电流变大，由 可知电路总电阻变小，由电阻的串联可知压力电阻R
0
阻值变小。
（2）[3][4]当托盘上所放物体的质量越大，压力电阻R所受的压力越大，其阻值越小。电源电压保持不变，
第6页/共13页
学科网（北京）股份有限公司总电阻变小，电路中的电流变大，定值电阻R 两端的电压变大，电压表的指针偏转角度变大，则质量显示
0
仪表盘的右侧表示的质量越大，此质量显示仪表的“0（千克）”刻度线位于表盘的左端。
三、作图题（共 4 分）请将图直接画在答题纸的相应位置，作图必须使用 2B 铅笔。
14. 漂浮在水面上重为6牛的小球，用力的图示法在图中画出小球受到的浮力F ．
浮
【答案】
【解析】
【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向
可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为2N，如下图所示：
15. 在图 中根据通电螺线管的 N 极，标出磁感线方向，电源的正、负极和小磁针的 N 极。
【答案】
【解析】
【详解】由安培定则得，通电螺线管上电流方向从右边流入，左边流出，因此电源右边为电源正极，左边
第7页/共13页
学科网（北京）股份有限公司为电源负极；磁场外部磁场方向从N极流向S极；同时根据磁极间的规律可知小磁针的下端为N极。如图
所示
四、综合题（本大题共 5 题， 共 29 分） 第 16~19 题作答需写出解答过程。
16. 木块浸在水中，排开水的体积为1×103m3，求木块所受浮力F 的大小。
浮
【答案】9.8N
【解析】
【详解】木块所受浮力F 的大小
浮
答：小球受到的浮力为9.8N。
17. 在图示电路中，电阻R 的阻值为20欧。闭合开关S后，电流表A的示数为0.4安， 电压表V的示数
2
为4伏。求：
（1）电阻R 的阻值；
1
（2）电源电压U。
【答案】（1）10Ω；（2）12V
【解析】
【详解】解：（1）分析电路R、R 串联，电流表测整个电路的电流，电压表测R 两端电压，根据欧姆定
1 2 1
律，电阻R 的阻值为
1
（2）根据串联电路电压的特点，电源电压等于各部分用电器两端电压之和，则电源电压为
U=U+U=U+I R=4V+0.4A×20Ω=12V
1 2 1 2
答：（1）电阻R 的阻值为10Ω；
1
第8页/共13页
学科网（北京）股份有限公司（2）电源电压U为12V。
18. 在图（a）电路中，电源电压6伏且保持不变，电阻R 的阻值为20欧，滑动变阻器R 上标有“50Ω
1 2
1.8A”字样。闭合开关S，电路正常工作。
（1）求电流表A 的示数I；
1 1
（2）若在电路中再串联一只电流表A，其示数如图（b）所示，求此时滑动变阻器连入电路的阻值R。
2
【答案】（1）0.3A；（2）15Ω或3.53Ω
【解析】
【详解】解（1）电源电压6伏且保持不变，电阻R 的阻值为20欧，电流表A 的示数
1 1
（2）当电流表量程选0~0.6A，分度值为0.02A，电流表的示数为0.4A，串联在R 支路上时，R 的阻值
2 2
串联在干路上时，R 的阻值
2
（舍去）
当电流表量程选0~3A，分度值为0.1A，电流表的示数为2A，当串联在支路上时，2A>1.8A（舍去）；当
串联在干路上时，R 的阻值
2
答：（1）电流表A 的示数为0.3A；
1
（2）此时滑动变阻器连入电路的阻值为15Ω或3.53Ω。
19. 一个底面积为1×10-2米2的足够高轻质薄壁圆柱形容器放在水平地面上，内盛有0.1米深的水，求：
（1）容器中水的质量m ；
水
（2）水对容器底部的压强p；
第9页/共13页
学科网（北京）股份有限公司（3）继续加入一定量的水，容器对桌面的压强为p 。再将一个物体A放入水中，当物体A静止时，水对
1
容器底部的压强变为p，容器对桌面的压强为p。
2 3
①若物体A漂浮在水面上，试计算说明物体A的密度ρ <ρ ；
A 水
②若物体A浸没在水中，试求物体A的密度ρ （请用p、p、p、ρ 表示）。
A 1 2 3 水
【答案】（1）1kg；（2）980Pa；（3）①见解析；②
【解析】
【详解】解：（1）容器中水的质量
m=ρ V=1.0×103kg/m3×1×10-2m2×0.1m=1kg
1 水
（2）水对容器底部的压强
p=ρ
水
gℎ=1×103kg/m3×9.8N/kg×0.1m=980Pa
（3）①物体A漂浮在水面上，由漂浮条件可知
G =F
A 浮
ρ gV =ρ gV
A A 水 排
又因为
V >V
A 排
所以
ρ <ρ
A 水
②继续加入一定量的水，容器对桌面的压强为p ，再将一个物体放入水中（无水溢出），当物体自然静止
1
时，水对容器底的压强变为p，容器对桌面的压强变为p。物体的重力
2 3
G=(p−p)S
3 1
物体的质量
轻质薄壁圆柱形容器，则重力忽略不计，继续加入一定量的水，容器对桌面的压强等于水对对容器底的压
强，一个物体放入水中（无水溢出），当物体自然静止时，水对容器底的压强变为p，增加水的重力
2
G =(p−p)S
水 2 1
物体的体积
第10页/共13页
学科网（北京）股份有限公司物体的密度
答：（1）容器中水的质量是1kg；
（2）水对容器底部的压强是980Pa；
（3）①见解析；
②物体A的密度是 。
20. 小宝同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，滑动变阻器标有“5Ω
3A”字样。
① 用笔线代替导线，将图示的电路连接完整（要求滑片位于阻值最大处）；______
② 闭合开关S后，电流表的示数为0.3安，电压表的示数为1.5伏，则待测电阻Rx阻值为______欧；
③ 小宝同学继续用图示电路做“测定小灯泡的电功率”实验。他用额定电压为“2.2V”和“2.5V”中的一
个待测小灯直接替换掉待测电阻Rx ，闭合开关 S后，移动滑动变阻器的滑片，发现滑片在中点附近某位
置时，小灯正常发光，此时电流表的示数为 0.3安，则该实验中所用小灯泡的额定功率为______瓦（请通
过计算说明）。
【答案】 ①. ②. 5 ③. 0.66
【解析】
第11页/共13页
学科网（北京）股份有限公司【详解】①[1]滑动变阻器与待测电阻串联，电压表并联在待测电阻两端，电流表的“-”接线柱连接待测
电阻右接线柱，待测电阻左接线柱与滑动变阻器上端右接线柱连接，滑动变阻器下端左接线柱与电源负极
连接，此时滑片位于阻值最大处，如图所示：
②[2]根据 得，待测电阻Rx阻值是
③[3]闭合开关S后，移动滑动变阻器的滑片，滑片在中点附近某位置时，滑动变阻器接入电路的阻值约为
小灯正常发光，则滑动变阻器两端 的电压约为
根据串联电路电压的特点可知，小灯泡两端的电压约为
则替换待测电阻的小灯泡的额定电压为2.2V，该实验中所用小灯泡的额定功率为
第12页/共13页
