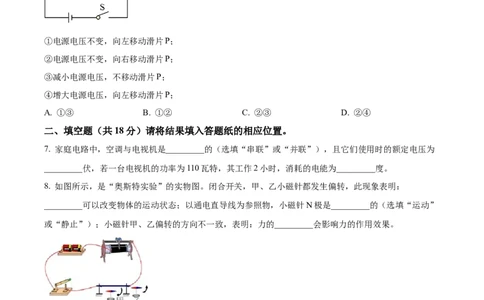

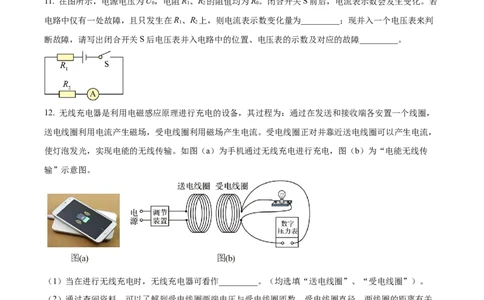

p 甲 乙 甲 乙 C. Δm >Δm ，Δp <Δp 甲 乙 甲 乙 D. Δm <Δm ，Δp >Δp 甲 乙 甲 乙 6. 在图所示，电阻R 的阻值为10欧，滑动变阻器滑片P位于中点附近。用一阻值为20欧的电阻替换R 1 1 后，可使电压表示数与替换R 前相同的方法有（ ） 1 ①电源电压不变，向左移动滑片P； ②电源电压不变，向右移动滑片P； ③减小电源电压，不移动滑片P； ④增大电源电压，向左移动滑片P； A. ①③ B. ①② C. ②③ D. ②④ 二、填空题（共18分）请将结果填入答题纸的相应位置。 7. 家庭电路中，空调与电视机是_________的（选填“串联”或“并联”），且它们使用时的额定电压为 _________伏，若一台电视机的功率为110瓦特，其工作2小时，消耗的电能为_________度。 8. 如图所示，是“奥斯特实验”的实物图。闭合开关，甲、乙小磁针都发生偏转，此现象表明： _________可以改变物体的运动状态；以通电直导线为参照物，小磁针N极是_________的（选填“运动” 或“静止”）；小磁针甲、乙偏转的方向不一致，表明：力的_________会影响力的作用效果。 9. 如图所示，重为10牛的物体A在拉力F的作用下匀速上升2米，滑轮重及摩擦不计，在此过程中拉力 F的大小为_________牛，所做的功为_________焦，物体A的机械能_________（选填“增大”“不变” 或“减小”）。 第2页/共8页 学科网（北京）股份有限公司10. 中国第三艘航空母舰“中国人民解放军海军福建舰”，满载排水量为8万吨，则它满载时停泊在海面 上受到的浮力大小为_________牛，当航母上的飞机起飞之后，航母受到的浮力大小_________，海水对 “福建舰”底部的压强大小_________（后两空均选填“变大”、“变小”或“不变”）。 11. 在图所示，电源电压为U，电阻R、R 的阻值均为R。闭合开关S前后，电流表示数会发生变化。若 0 1 2 0 电路中仅有一处故障，且只发生在R、R 上，则电流表示数变化量为_________；现并入一个电压表来判 1 2 断故障，请写出闭合开关S后电压表并入电路中的位置、电压表的示数及对应的故障_________。 12. 无线充电器是利用电磁感应原理进行充电的设备，其过程为：通过在发送和接收端各安置一个线圈， 送电线圈利用电流产生磁场，受电线圈利用磁场产生电流。受电线圈正对并靠近送电线圈可以产生电流， 使灯泡发光，实现电能的无线传输。如图（a）为手机通过无线充电进行充电，图（b）为“电能无线传 输”示意图。 （1）当在进行无线充电时，无线充电器可看作_________。（均选填“送电线圈”、“受电线圈”）。 （2）通过查阅资料，可以了解到受电线圈两端电压与受电线圈匝数、受电线圈直径、两线圈的距离有关。 现用相同规格的漆包线绕制了三个匝数相同、直径相同的受电线圈进行探究。实验数据如表：（送电线圈 直径为70.0mm） 受电线圈 的 两线圈之间 受电线圈两端 实验次数 的距离d/mm 的电压U/V 直径D/mm 1 70.0 22.0 8.6 . 2 700 11.0 14.1 第3页/共8页 学科网（北京）股份有限公司3 70.0 5.5 20.5 ①分析序号1、2、3数据，可初步得出结论：在受电线圈的直径和匝数相同时，_________。 ②通过实验，小组同学发现电能无线传输存在传输距离_________（选填“长”或“短”）的缺点，尽管如此， 电能无线传输技术仍然有着广阔的应用前景。 三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。 13. 如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。 14. 根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。 四、综合题（本大题共6题，共34分）请将计算过程和答案写入答题纸的相应位置。 15. 质量为2千克的水，温度降低20℃，求水放出的热量Q 。[c =4.2×103焦/（千克·℃）] 放 水 16. 在图（a）所示，电源电压保持不变，电阻R 的阻值为20欧。开关S断开时，电流表的示数为0.3安。 2 当开关S闭合时，发现电流表指针偏转了5小格。电流表的表盘及接线柱如图（b）所示。求： （1）电源电压U； （2）通过电阻R 的电流I； 1 1 （3）开关S闭合时电路的总电阻R。 17. 薄壁圆柱形容器甲和正方体乙置于水平地面上，容器甲足够高，内部装有水。已知水、正方体乙的质 量、高度数据如下： 对象 m（kg） h（m） 水 1.0 0.2 第4页/共8页 学科网（北京）股份有限公司正方体乙 2.0 0.1 （1）求正方体乙对地面的压力F ； 乙 （2）求薄壁圆柱形容器甲的底面积S ； 甲 （3）若将一物体A分别浸没在容器甲的水中、放在正方体乙的上表面中央时，水对容器甲底部的压强变 化量与正方体乙对水平地面压强的变化量相等，求物体A的密度ρ 。 A 18. 某学习小组通过实验探究杠杆平衡的条件： （1）实验前将杠杆中点置于支架上，当杠杆静止时发现杠杆左端下沉，如图（a）所示，此时应把杠杆两 端的平衡螺母向_________（选填“左”或“右”）调节，使杠杆在水平位置保持平衡，这样做的好处是 便于在杠杆上直接测量_________的大小； （2）现有质量相同的钩码若干，在支点O左侧A点挂一个钩码，在支点O右侧B点也挂一个钩码，如图 （b）所示，杠杆会_________（选填“保持平衡”、“左端下沉”或“右端下沉”）； （3）在B点处加挂一个钩码，并移动到C点，杠杆恢复水平平衡，如图（c）所示。若在A处所挂物体的 重力为G ，C处所挂物体的总重力为G ，请根据杠杆相关知识，证明G ＝2G ：_________。 A C C A 19. 在“探究凸透镜成像规律”的实验中： （1）如图（a）所示，测得的凸透镜的焦距是_________cm；将蜡烛、凸透镜、光屏依次放置在水平桌面 上的光具座上，并调整它们的高度，使烛焰的中心与凸透镜中心和光屏中心大致在_________上； （2）如图（b）所示是人眼球的结构图，眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透 镜，把来自物体的光会聚在视网膜上，形成物体的像，这个像是_________实像（选填“倒立缩小”或 “倒立放大”）；正常人眼通过睫状体来改变晶状体的形状：当睫状体放松时，晶状体比较薄，当睫状体 收缩时，晶状体变厚，即收缩时晶状体焦距_________放松时晶状体的焦距（选填“大于”或“小于”）； 而近视眼的晶状体太厚，因此来自远处某点的光会聚在视网膜的_________方（选填“前”或“后”）， 需要佩戴_________透镜来矫正视力。 第5页/共8页 学科网（北京）股份有限公司20. 为了探究柱体A逐渐浸入柱形容器内的水中时（水没有溢出），弹簧测力计示数F的变化情况。现有 底面积为80厘米2的薄壁柱形容器，容器内装有深度为10厘米的水，放在水平桌面上，实心柱体A高H 为12厘米，并用细线拴好并悬挂在弹簧测力计下。如图所示，将柱体A通过细线挂在弹簧测力计下，从 柱体A接触水面开始，逐渐浸入，且不接触容器底部。将液面到柱体下表面的距离h、相应的弹簧测力计 示数F、物体受到的浮力F 记录在表一中。（不计细线的重力） 浮 表一 实验序号 1 2 3 4 5 6 7 8 . h（cm） 0 2.0 4.0 6.0 80 10.0 12.0 14.0 F （N） 0 1.2 2.4 3.6 4.8 6.0 7.2 _________ 浮 F（N） 9.0 7.8 6.6 5.4 4.2 3.0 1.8 _________ （1）由表中数据可知，物体A的重力为_________牛； （2）①分析比较实验序号2~6中F与h的变化关系可得：同一柱体逐渐浸入柱形容器内的水中（在浸没之 前），_________； ②当柱体A下表面浸入水中14.0厘米深度时，F与h的变化关系是否还满足上述①中结论_________？并 写出原因。_________； ③根据分析，完成实验序号8中表格填写：_________、_________； 第6页/共8页 学科网（北京）股份有限公司（3）若更换一个重力与柱体A相同，底面积为柱体A的一半，高度为10.0厘米的圆柱体B，当其下表面 浸入水中5.0厘米深度时，弹簧测力计示数F大小为_________牛。 第7页/共8页 学科网（北京）股份有限公司第8页/共8页 学科网（北京）股份有限公司
