让更多的孩子得到更好的教育
【巩固练习】
一、填空题
1、如图所示是撬石头的撬棒，它的支点是________点，动力是________，它是杠杆转动的力。阻力是
________，它是________杠杆转动的力，动力臂是________，阻力臂是________。因为撬棒的动力臂
________阻力臂，所以撬棒是________杠杆。

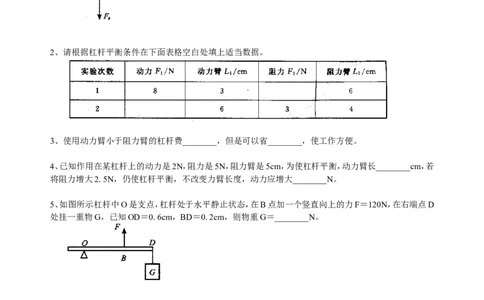

2、请根据杠杆平衡条件在下面表格空白处填上适当数据。
3、使用动力臂小于阻力臂的杠杆费________，但是可以省________，使工作方便。
4、已知作用在某杠杆上的动力是2N，阻力是5N，阻力臂是5cm，为使杠杆平衡，动力臂长________cm，若
将阻力增大2.5N，仍使杠杆平衡，不改变力臂长度，动力应增大________N。
5、如图所示杠杆中O是支点，杠杆处于水平静止状态，在B点加一个竖直向上的力F＝120N，在右端点D
处挂一重物G，已知OD＝0.6cm，BD＝0.2cm，则物重G＝________N。
6、在电视剧《三国》中，有这样一个情景：一群士兵力拉动一个杠杆，会将石块抛向敌方阵营它是个
________杠杆．要把石块抛出去，图中作用在A点的力沿________方向最小(填“a”、“b”或“c”)．
二、选择题
7、关于力臂，下列说法正确的是 ( )
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
A．力臂一定在杠杆上
B．力的作用线通过支点时，力臂为零
C．从支点到力的作用线的距离叫阻力臂
D．杠杆越长，力臂越大
8、如图所示，用一始终与木料垂直的力将木料的一端匀速提起，在这个上升的过程中，力F( )
A．变大 B．变小 C．不变 D．无法确定

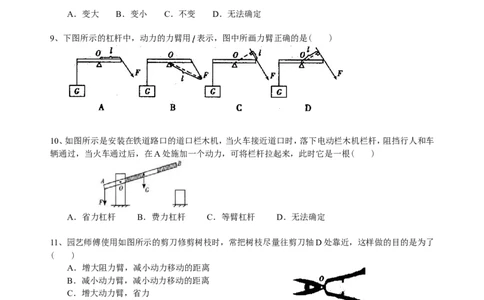

9、下图所示的杠杆中，动力的力臂用 表示，图中所画力臂正确的是( )
10、如图所示是安装在铁道路口的道口栏木机，当火车接近道口时，落下电动栏木机栏杆，阻挡行人和车
辆通过，当火车通过后，在A处施加一个动力，可将栏杆拉起来，此时它是一根( )
A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．无法确定
11、园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴D处靠近，这样做的目的是为了
( )
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
12、如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸秆，使其静止在水平方向上，O为麦秸秆的中点．
这时有两只大肚皮的蚂蚁同时从O点分别向着麦秸秆的两端匀速爬行，在蚂蚁爬行的过程中，麦秸秆在
水平方向始终保持平衡，则( )
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
A．两蚂蚁的质量一定相等
B．两蚂蚁的爬行速度大小一定相等
C．两蚂蚁的质量与爬行速度大小的乘积一定相等
D．两蚂蚁对麦秸秆的作用力一定相等
13、酒起子也是个杠杆．你注意了吗?用酒起子起酒瓶盖时，起下来的瓶盖有时会发生变形，有时不发生变
形．如图所示，用起子起瓶盖时，假设瓶盖没有从B点发生明显弯折，那么这个杠杆的支点是( )
A．A点 B．B点 C．C点 D．D点
三、作图与实验

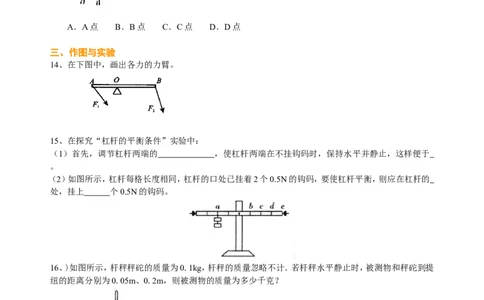

14、在下图中，画出各力的力臂。
15、在探究“杠杆的平衡条件”实验中：
（1）首先，调节杠杆两端的 ，使杠杆两端在不挂钩码时，保持水平并静止，这样便于
。
（2）如图所示，杠杆每格长度相同，杠杆的口处已挂着2个0.5N的钩码，要使杠杆平衡，则应在杠杆的
处，挂上 个0.5N的钩码。
16、)如图所示，杆秤秤砣的质量为0.1kg，杆秤的质量忽略不计．若杆秤水平静止时，被测物和秤砣到提
纽的距离分别为0.05m、0.2m，则被测物的质量为多少千克？
【答案与解析】
一、填空题
1、【答案】O；F ；使；F ；阻碍；L ；L ；大于；省力
A B A B
2、【答案】F＝4N；F＝2N
2 1
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
3、【答案】力；距离
4、【答案】12.5；1
5、【答案】80
6、【答案】费力 c
【解析】c方向的力的力臂最大
二、选择题

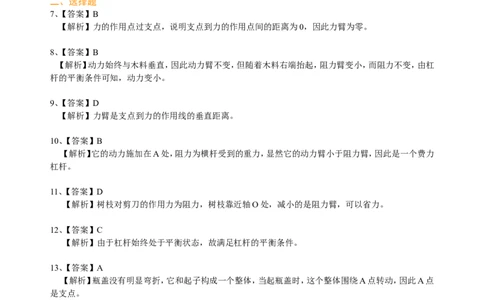

7、【答案】B
【解析】力的作用点过支点，说明支点到力的作用点间的距离为0，因此力臂为零。
8、【答案】B
【解析】动力始终与木料垂直，因此动力臂不变，但随着木料右端抬起，阻力臂变小，而阻力不变，由杠
杆的平衡条件可知，动力变小。
9、【答案】D
【解析】力臂是支点到力的作用线的垂直距离。
10、【答案】B
【解析】它的动力施加在A处，阻力为横杆受到的重力，显然它的动力臂小于阻力臂，因此是一个费力
杠杆。
11、【答案】D
【解析】树枝对剪刀的作用力为阻力，树枝靠近轴O处，减小的是阻力臂，可以省力。
12、【答案】C
【解析】由于杠杆始终处于平衡状态，故满足杠杆的平衡条件。
13、【答案】A
【解析】瓶盖没有明显弯折，它和起子构成一个整体，当起瓶盖时，这个整体围绕A点转动，因此A点
是支点。
三、作图与实验
14、【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
15、【答案】（1）平衡螺母；测量力臂。
（2）b；4（或c、2，e、1；答案不唯一）。
【解析】（1）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应调节杠
杆两端的平衡螺母，使杠杆在水平位置平衡，以便直接读出力臂；
（2）由图知：左边的力矩为：F×L=2个×2格；
1 1
根据杠杆平衡的条件，F×L=F ×L，
1 1 2 2
则右边的力矩可以为：2个×2格=1个×4格=4个×1格
16、【答案与解析】
