杠杆（基础）
撰稿：肖锋 审稿：蒙阿妮
【学习目标】
1、知道什么是杠杆及杠杆五要素；
2、会画杠杆的力臂；
3、理解杠杆的平衡条件及应用，会判断省力杠杆和费力杠杆。
【要点梳理】
要点一、杠杆

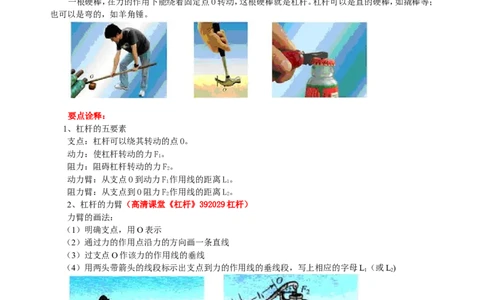

一根硬棒，在力的作用下能绕着固定点O转动，这根硬棒就是杠杆。杠杆可以是直的硬棒，如撬棒等；
也可以是弯的，如羊角锤。
要点诠释：
1、杠杆的五要素
支点：杠杆可以绕其转动的点O。
动力：使杠杆转动的力F。
1
阻力：阻碍杠杆转动的力F。
2
动力臂：从支点O到动力F 作用线的距离L。
1 1
阻力臂：从支点到O阻力F 作用线的距离L。
2 2
2、杠杆的力臂（高清课堂《杠杆》392029杠杆）
力臂的画法：
（1）明确支点，用O表示
（2）通过力的作用点沿力的方向画一条直线
（3）过支点O作该力的作用线的垂线
（4）用两头带箭头的线段标示出支点到力的作用线的垂线段，写上相应的字母L（或L)
1 2
要点二、杠杆平衡条件
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
杠杆在动力和阻力的作用下保持静止或匀速转动，我们就说杠杆平衡了。
要点诠释：
1、杠杆的平衡条件是
动力×动力臂=阻力×阻力臂，或写为：FL = FL
1 1 2 2
注意：这个平衡条件就是阿基米德发现的杠杆原理。杠杆的平衡不是单独由力或力臂决定的，而是由
它们的乘积来决定的。
2、杠杆分类：
（1）省力杠杆：L＞L，F＜F。
1 2 1 2
这类杠杆的特点是动力臂L 大于阻力臂L，平衡时动力F 小于阻力F，即用较小的动力就可以克服
1 2 1 2
较大的阻力。但是实际工作是动力移动的距离却比阻力移动的距离大，即要费距离。如撬起重物的撬棒，
开启瓶盖的起子、铡草用的铡刀等，都属于这一类杠杆。

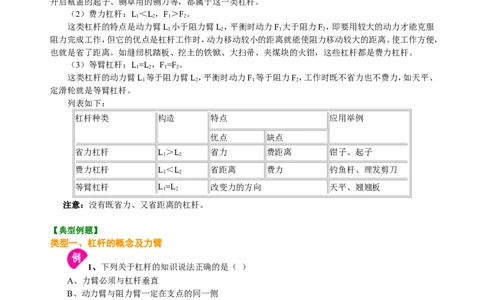

（2）费力杠杆：L＜L，F＞F。
1 2 1 2
这类杠杆的特点是动力臂L 小于阻力臂L，平衡时动力F 大于阻力F，即要用较大的动力才能克服
1 2 1 2
阻力完成工作，但它的优点是杠杆工作时，动力移动较小的距离就能使阻力移动较大的距离。使工作方便，
也就是省了距离。如缝纫机踏板、挖土的铁锨、大扫帚、夹煤块的火钳，这些杠杆都是费力杠杆。
（3）等臂杠杆：L=L，F=F 。
1 2 1 2
这类杠杆的动力臂L 等于阻力臂L，平衡时动力F 等于阻力F，工作时既不省力也不费力，如天平、
1 2 1 2
定滑轮就是等臂杠杆。
列表如下：
杠杆种类 构造 特点 应用举例
优点 缺点
省力杠杆 L＞L 省力 费距离 钳子、起子
1 2
费力杠杆 L＜L 省距离 费力 钓鱼杆、理发剪刀
1 2
等臂杠杆 L=L 改变力的方向 天平、翘翘板
1 2
注意：没有既省力、又省距离的杠杆。
【典型例题】
类型一、杠杆的概念及力臂
1、下列关于杠杆的知识说法正确的是（ ）
A、力臂必须与杠杆垂直
B、动力臂与阻力臂一定在支点的同一侧
C、力臂是从支点到力的作用点的距离
D、动力臂应与动力作用线垂直
【答案】D
【解析】力臂是指从支点到力的作用线的距离，力对杠杆的转动效果不仅与力的大小有关，还与支点
到作用线的垂直距离有关，支点到动力作用线的距离叫动力臂，支点到阻力作用线的距离叫阻力臂。
【总结升华】本题考查的杠杆力臂的基础知识点。做力臂实际上就是数学课中 “作点到线的距离”。
数学里的“点”在物理中就是杠杆的“支点”，“线”就是“力的作用线”。所做的垂线段就是杠杆的
力臂。
举一反三：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
【变式】关于力臂，下列说法不准确的是（ ）
A 力臂一定在杠杆上 B 支点到动力的作用线的距离叫动力臂
C 支点到阻力的作用线的距离叫阻力臂 D力的作用线通过支点，这个力的力臂为零
【答案】A

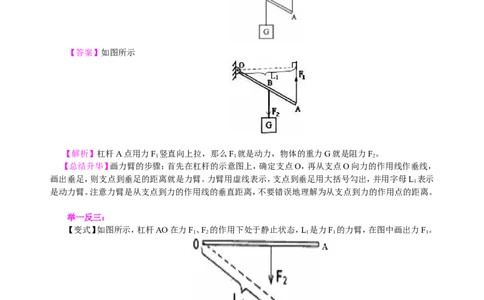

2、如图所示，轻质杠杆的支点在O点，在杠杆A点用力F 竖直向上拉。请画出拉力F 的力臂和
1 1
作用在杠杆上阻力F 的示意图。
2
【答案】如图所示
【解析】杠杆A点用力F 竖直向上拉，那么F 就是动力，物体的重力G就是阻力F。
1 1 2
【总结升华】画力臂的步骤：首先在杠杆的示意图上，确定支点O，再从支点O向力的作用线作垂线，
画出垂足，则支点到垂足的距离就是力臂。力臂用虚线表示，支点到垂足用大括号勾出，并用字母L 表示
1
是动力臂。注意力臂是从支点到力的作用线的垂直距离，不要错误地理解为从支点到力的作用点的距离。
举一反三：
【变式】如图所示，杠杆AO在力F、F 的作用下处于静止状态，L 是力F 的力臂，在图中画出力F。
1 2 1 1 1
【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
类型二、杠杆的平衡条件

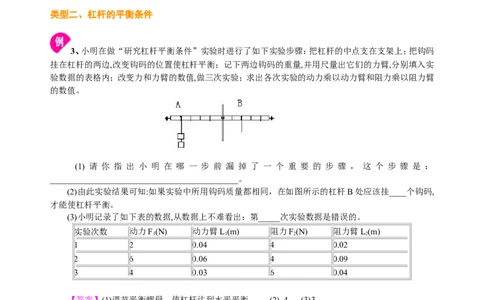

3、小明在做“研究杠杆平衡条件”实验时进行了如下实验步骤：把杠杆的中点支在支架上；把钩码
挂在杠杆的两边,改变钩码的位置使杠杆平衡；记下两边钩码的重量,并用尺量出它们的力臂,分别填入实
验数据的表格内；改变力和力臂的数值,做三次实验；求出各次实验的动力乘以动力臂和阻力乘以阻力臂
的数值。
(1) 请 你 指 出 小 明 在 哪 一 步 前 漏 掉 了 一 个 重 要 的 步 骤 ， 这 个 步 骤 是 ：
____________________________________________。
(2)由此实验结果可知:如果实验中所用钩码质量都相同，在如图所示的杠杆B处应该挂____个钩码,
才能使杠杆平衡。
(3)小明记录了如下表的数据,从数据上不难看出：第_____次实验数据是错误的。
实验次数 动力F(N) 动力臂L(m) 阻力F(N) 阻力臂L(m)
1 1 2 2
1 2 0.04 4 0.02
2 6 0.06 4 0.09
3 4 0.03 6 0.04
【答案】(1)调节平衡螺母，使杠杆达到水平平衡。 (2) 4 (3)3
【解析】题目简单回顾了杠杆平衡条件的实验过程。验证杠杆平衡条件的实验第一步与天平使用类似
就是调节成水平平衡，这也是本题第一问的答案。而为什么要调节成水平平衡也是本实验的一个知识要
点。答案是动力、阻力都是竖直向下与水平杠杆垂直，此时杠杆的长度即为力臂长度。
【总结升华】
知道杠杆的平衡条件是：动力×动力臂=阻力×阻力臂；F L = F L ，利用公式解决问题。
1 1 2 2
举一反三：
【变式】在探究杠杆平衡条件的实验时，实验前发现杠杆左端低，右端高，为使杠杆在水平位置平衡，
应将平衡螺母向 （选填“左”或“右”）调节；实验时，在A点悬挂两个总重为1N的钩码，在B点用
弹簧测力计竖直向下拉（如图所示），使杠杆在水平位置再次平衡，则拉力应为 N，此时杠杆属于
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
杠杆。
【答案】右，0.8，省力。
4、（高清课堂《杠杆》392029例7）(2011北京)图所示的四种情景中，所使用的杠杆属于费力杠杆的
是 （ ）
撬 棒 羊角锤 核桃夹 食品夹
A B C D
【答案】D
【解析】判断杠杆省力还是费力，关键是比较动力臂和阻力臂的大小。在分析一个杠杆时，要首先确定
出杠杆的支点、动力、阻力、动力臂与阻力臂，并画出示意图，图要画得规范，力和力臂尽量按实际比例画，
建立直观图景，便于判定。通过这样的方法，我们可以知道，A、B和C是省力杠杆，D是费力杠杆。当然由
于实际图形中确定支点、动力、阻力、动力臂、阻力臂比较困难，建议同学们还是熟记一些常见的省力杠杆、
费力杠杆的例子。
【总结升华】该题考查了学生对物理模型的抽象、分析能力，判断杠杆的类型可结合生活经验和动力
臂与阻力臂的大小关系来判断。
举一反三：
【变式】下列几种杠杆类工具，在使用时属于费力杠杆的是（ ）
A．测物体质量的天平 B．夹取食物的筷子
C．开啤酒瓶盖的扳手 D．剪铁皮的剪刀
【答案】B
5、如图所示，用道钉撬来撬铁路枕木上的道钉，加在道钉撬长柄上的力为180N，它的力臂是50cm，
阻力臂长是10cm，则道钉对道钉撬的阻力是多大？
【答案与解析】
已知：F＝180N，L ＝50cm，L ＝10cm
1 １ ２
求：F
２
解：∵F L =F L，
1 1 2 2
∴F ＝F L /L＝180N×50cm/10cm＝900N，
２ 1 1 2
答： 阻力为900N。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
【总结升华】对公式F L =F L，单位可作如下统一：
1 1 2 2
①F、F 单位必须用N；
1 ２
②L、L 单位只要一致即可，不必换算成m。
1 ２
举一反三：
【变式】有一个动力臂、阻力臂之比为5:2的杠杆，当阻力为500N时，动力多大？
【答案与解析】
已知L:L ＝5:2，Ｆ ＝500N
1 ２ ２
求Ｆ
１
解：∵F L =F L，
1 1 2 2
∴F ＝F L/L＝500N×2/5＝200N
１ 2 2 1
答：动力为200N。
6：（2011•南宁）如图是用羊角锤撬起钉子的示意图。为了撬起钉子，分别用四个力作用在锤柄
的末端，其中最小的力是（ ）
A．F B．F C．F D．F
1 2 3 4
【答案】B
【解析】拔钉子时羊角锤是绕O点转动的，即O点是支点；
连接支点O和力的作用点A，当动力与OA垂直时，动力臂最大，因为阻力和阻力臂一定，由杠杆平
衡条件可知，此时动力最小。所以F 最小。
2
【总结升华】本题考查了杠杆平衡条件的应用，使用杠杆，若阻力和阻力臂一定，动力臂最大时，动力
最小、最省力。
