让更多的孩子得到更好的教育
【巩固练习】
1.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
2. 关于电流和电源，下列说法中不正确的是（ ）
A．电源是提供电压的装置
B．电荷的移动就形成电流
C．金属导体中的电流方向与自由电子定向移动的方向相反
D．正在消耗电能的用电器中一定有电流通过

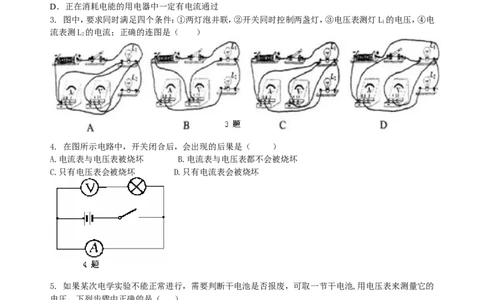

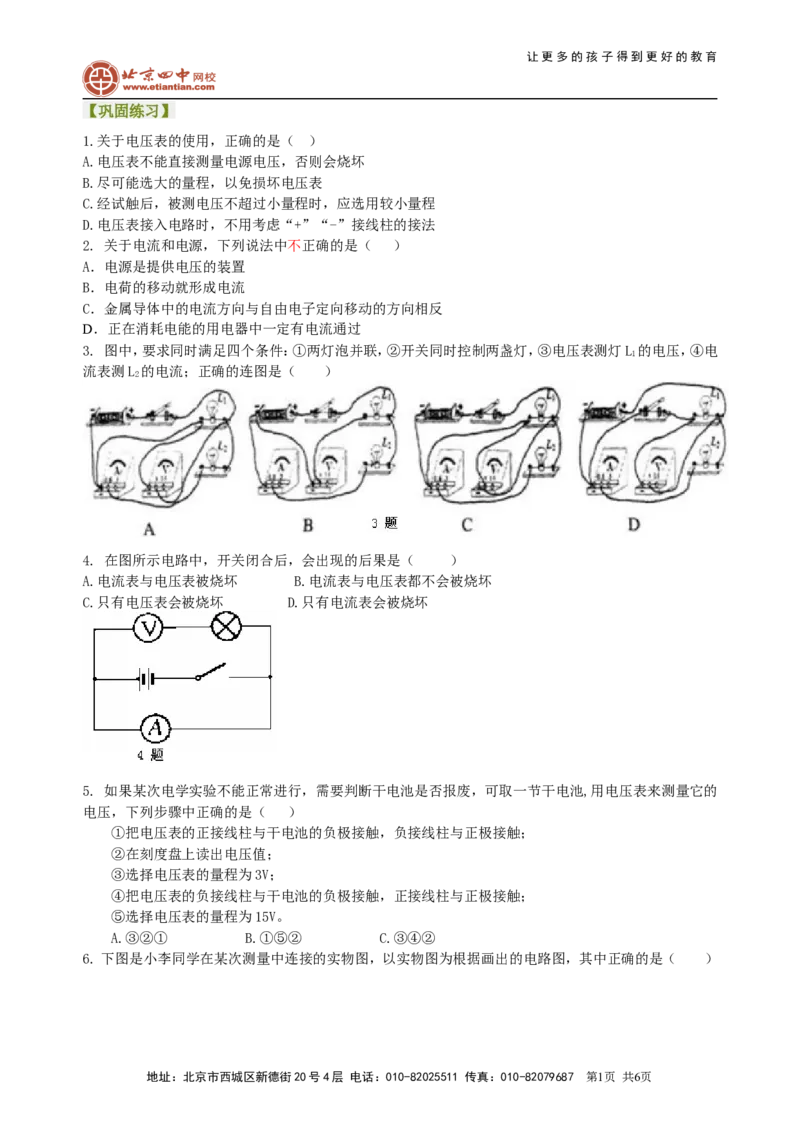

3. 图中，要求同时满足四个条件：①两灯泡并联，②开关同时控制两盏灯，③电压表测灯L 的电压，④电
1
流表测L 的电流；正确的连图是（ ）
2
4. 在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏 D.只有电流表会被烧坏
5. 如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池,用电压表来测量它的
电压，下列步骤中正确的是（ ）
①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；
②在刻度盘上读出电压值；
③选择电压表的量程为3V；
④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触；
⑤选择电压表的量程为15V。
A.③②① B.①⑤② C.③④②

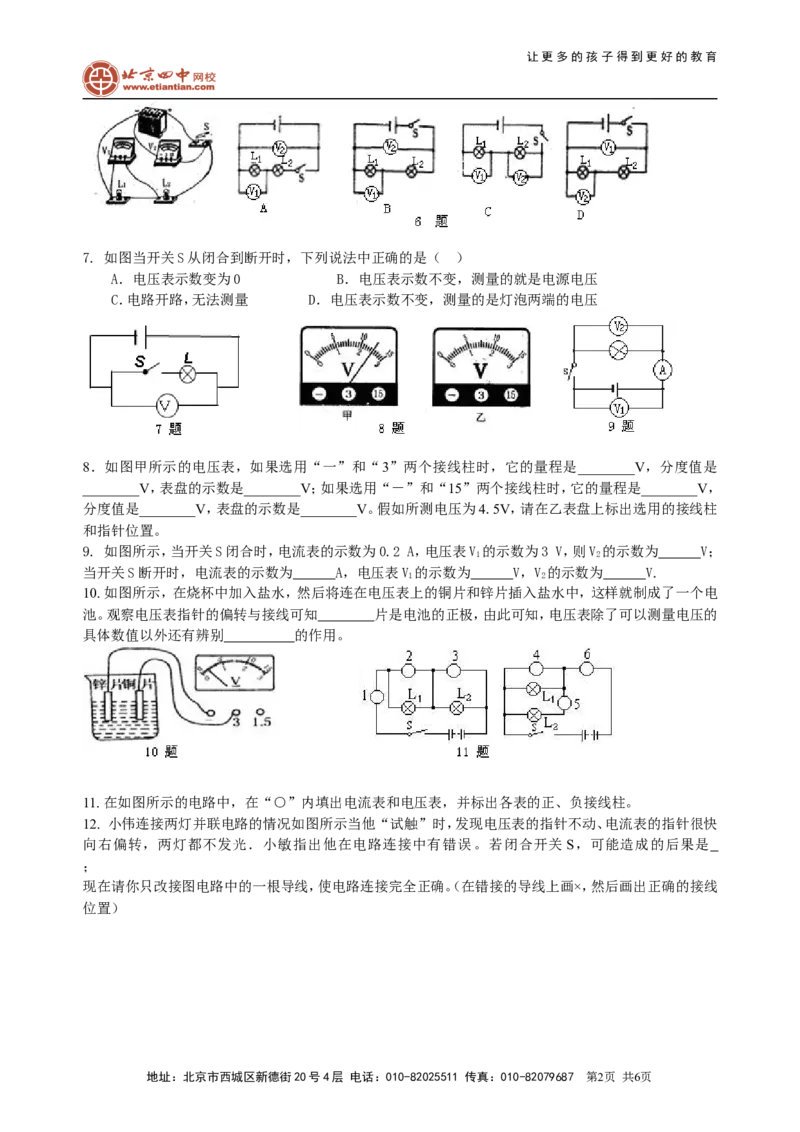

6. 下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育

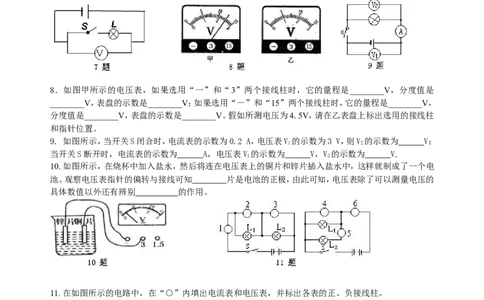

7. 如图当开关S从闭合到断开时，下列说法中正确的是（ ）
A．电压表示数变为0 B．电压表示数不变，测量的就是电源电压
C．电路开路，无法测量 D．电压表示数不变，测量的是灯泡两端的电压
8．如图甲所示的电压表，如果选用“一”和“3”两个接线柱时，它的量程是________V，分度值是
________V，表盘的示数是________V；如果选用“－”和“15”两个接线柱时，它的量程是________V，
分度值是________V，表盘的示数是________V。假如所测电压为4.5V，请在乙表盘上标出选用的接线柱
和指针位置。
9. 如图所示，当开关S闭合时，电流表的示数为0.2 A，电压表V 的示数为3 V，则V 的示数为 V；
1 2
当开关S断开时，电流表的示数为 A，电压表V 的示数为 V，V 的示数为 V.
1 2
10. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电
池。观察电压表指针的偏转与接线可知 片是电池的正极，由此可知，电压表除了可以测量电压的
具体数值以外还有辨别 的作用。
11. 在如图所示的电路中，在“○”内填出电流表和电压表，并标出各表的正、负接线柱。
12. 小伟连接两灯并联电路的情况如图所示当他“试触”时，发现电压表的指针不动、电流表的指针很快
向右偏转，两灯都不发光．小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是
；
现在请你只改接图电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线
位置）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育

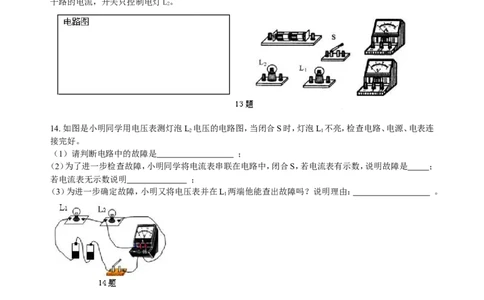

13. 按要求画出电路图，并连接实物图。要求：电灯L、L 并联，电压表V测灯L 两端的电压，电流表A测
1 2 1
干路的电流，开关只控制电灯L。
2
14. 如图是小明同学用电压表测灯泡L 电压的电路图，当闭合S时，灯泡L 不亮，检查电路、电源、电表连
2 1
接完好。
（1）请判断电路中的故障是 ；
（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是 ；
若电流表无示数说明 ；
（3）为进一步确定故障，小明又将电压表并在L 两端他能查出故障吗？说明理由： 。
1
15. 在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）。请将此实物
图转化成电路图。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育

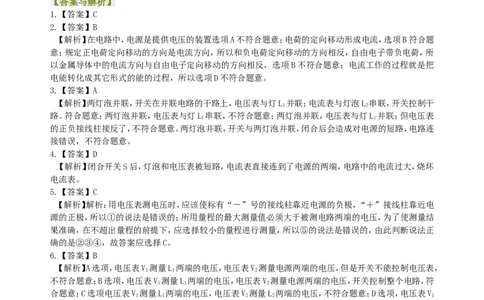

【答案与解析】
1.【答案】C
2.【答案】B
【解析】在电路中，电源是提供电压的装置选项A不符合题意；电荷的定向移动形成电流，选项B符合题
意；规定正电荷定向移动的方向是电流方向，所以和负电荷定向移动的方向相反，自由电子带负电荷，所
以金属导体中的电流方向与自由电子定向移动的方向相反，选项B不符合题意；电流工作的过程就是把
电能转化成其它形式的能的过程，所以选项D不符合题意。
3.【答案】A
【解析】两灯泡并联，开关在并联电路的干路上，电压表与灯L 并联；电流表与灯泡L 串联，开关控制干
1 2
路。符合题意；两灯泡并联，电压表与灯L 串联，不符合题意；两灯泡并联，电压表与灯L 并联；但电压表
1 1
的正负接线柱接反了，不符合题意。两灯泡并联，开关与两灯泡并联，闭合后会造成对电源的短路，电路连
接错误，不符合题意。
4.【答案】D
【解析】闭合开关S后，灯泡和电压表被短路，电流表直接连到了电源的两端，电路中的电流过大，烧坏
电流表。
5.【答案】C
【解析】解析：用电压表测电压时，应该使标有“－”号的接线柱靠近电源的负极，“＋”接线柱靠近电
源的正极，所以①的说法是错误的；所用量程的最大测量值必须大于被测电路两端的电压，为了使测量结
果准确，在不超出量程的前提下，应选择较小的量程进行测量，所以⑤的说法是错误的，由此判断说法正
确的是②③④，故答案应选择C。
6.【答案】B
【解析】A选项，电压表V 测量L 两端的电压，电压表V 测量电源两端的电压，但是开关不能控制电压表，
1 1 2
不符合题意；B选项，电压表V 测量L 两端的电压，电压表V 测量电源两端的电压，开关控制整个电路，符
1 1 2
合题意；C选项电压表V 测量L 两端的电压，电压表V 测量L 两端的电压，不符合题意；D选项，电压表V
1 1 2 2 1
测量测量电源两端的电压，电压表V 测量L 两端的电压，不符合题意。
2 1
7.【答案】B
【解析】当开关S闭合时，电压表测量的是灯泡两端的电压，电路中只有一个灯泡，所以电压表的示数是
等于电源电压的；当开关断开，灯泡断路电压表直接接到了电源两端，测量电源电压，所以电压表示数不
变。
8.【答案】0-3；0.1；2.5；0-15；12.5；如下图所示
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
9.【答案】3；0；3；0
【解析】图中电压表V 和电源并联，V 测的是电源的电压，它的示数为3 V，说明电源电压为3 V。电压
1 1
表V 和电灯并联，它测的是电灯两端的电压。当开关S闭合时，电源电压直接加到电灯两端，所以电压表
2
V 的示数为3 V。当开关S断开时，电路中没有电流通过，这时电流表示数变为零。电压表V 并联到了电
2 1
源两端，电压表V 的示数仍为3 V；电灯中没有电流通过，说明电灯两端所加电压为零，V 的示数为零。
1 2
10.【答案】铜，辨别电源正负极
【解析】由图可知，电池的铜片与电压表的“3”接线柱相连，锌片与“-”接线柱相连；此时电压表的
指针发生向右偏，说明铜片是电池的正极；该实验除了可以测量电压外，还可以辨别电源的正负极。
11.【答案】如下图所示：
【解析】因为电压表在电路中相当于断路，并且与被测用电器并联连接，因此 2、3、4为电压表。根据电
流从电压表的正接线柱流入负接线柱流出标出正、负接线柱；因为电流表在电路中起导线作用，并且与被
测用电器串联连接，因此1、5、6为电流表．根据电流必须从电流表的正接线流入负接线柱流出标出正、负
接线柱。
12.【答案】烧坏电源或电流表
【解析】如图所示的“×”地方发生短路，当试触时，电压表两端没有电压，故没有示数，而电流只通过电
流表从电源正极流回负极，故电流很大，会造成电流表烧坏和电源烧坏，主要没有把电压表并联使用。
13.【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
14.【答案】（1）L 短路或断路；（2）L 短路；L 断路；（3）能判断电路故障，若电压表有示数，说明L 断路；若
1 1 1 1
电压表无示数，说明L 短路。
1
【解析】电路、电源、电表连接完好时，当闭合S后灯泡L 不亮，说明电路中的故障有可能是L 短路或
1 1
断路；将电流表串联在电路中时，闭合S，若电流表有示数，说明是L 短路，若电流表无示数说明L 断路；
1 1
小明又将电压表并在L 两端时，闭合S，若电压表有示数，说明L 断路，若电压表无示数，说明L 短路。
1 1 1
15. 【答案】 电压表；电流表
L
1
L
2
A
V
