2021–2022 学年九年级上学期期中测试卷 01
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共计24分）

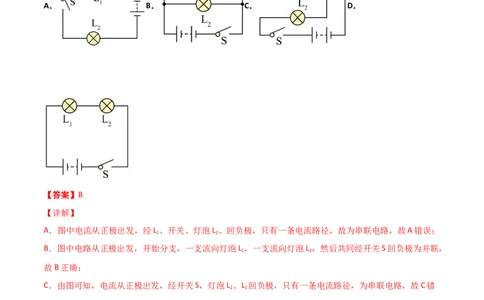

1．如图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（ ）
A． B． C． D．
【答案】B
【详解】
A．图中电流从正极出发，经L 、开关、灯泡L 、回负极，只有一条电流路径，故为串联电路，故A错误；
1 2
B．图中电路从正极出发，开始分支，一支流向灯泡L ，一支流向灯泡L ，然后共同经开关S回负极为并联，
1 2
故B正确；
C．由图可知，电流从正极出发，经开关S，灯泡L 、L 回负极，只有一条电流路径，为串联电路，故C错
2 1
误；
D．由图可知，电流从正极出发，经灯泡L 、L 、开关S回负极，只有一条电流路径，为串联电路，故D错
1 2
误。
故选B。
2．下列事例中，通过做功改变内能的是（ ）
A．饮料中放入冰块，不久饮料变凉
B．用锤头敲打铁钉，铁钉温度升高
1C．夏天，柏油马路被阳光晒的非常热
D．冬天，教室内的暖气使房间变温暖
【答案】B
【详解】
A．饮料中放入冰块，冰块熔化吸热，饮料放出热量，所以温度降低变凉，这是通过热传递改变内能，故
A不符合题意；
B．用锤头敲打铁钉，锤头对铁钉做功，铁钉温度升高，这是通过做功改变内能，故B符合题意；
C．柏油马路吸收阳光热量后温度升高，这是通过热传递改变内能，故C不符合题意；
D．暖气放出热量使室内温度升高，这是通过热传递改变内能，故D不符合题意。
故选B。

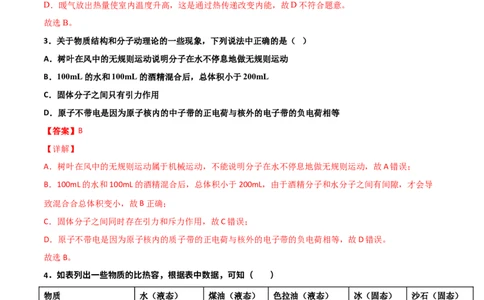

3．关于物质结构和分子动理论的一些现象，下列说法中正确的是（ ）
A．树叶在风中的无规则运动说明分子在水不停息地做无规则运动
B．100mL的水和100mL的酒精混合后，总体积小于200mL
C．固体分子之间只有引力作用
D．原子不带电是因为原子核内的中子带的正电荷与核外的电子带的负电荷相等
【答案】B
【详解】
A．树叶在风中的无规则运动属于机械运动，不能说明分子在水不停息地做无规则运动，故A错误；
B．100mL的水和100mL的酒精混合后，总体积小于200mL，由于酒精分子和水分子之间有间隙，才会导
致混合合总体积变小，故B正确；
C．固体分子之间同时存在引力和斥力作用，故C错误；
D．原子不带电是因为原子核内的质子带的正电荷与核外的电子带的负电荷相等，故D错误。
故选B。
4．如表列出一些物质的比热容，根据表中数据，可知（ ）
物质 水（液态） 煤油（液态） 色拉油（液态） 冰（固态） 沙石（固态）
比热容J/（kg•℃） 4.2×103 2.1×103 1.97×103 2.1×103 0.92×103
A．液体的比热容总比固体的大
B．物质的物态发生变化，比热容不会变化
C．不同物质的比热容一定不同
D．质量相等的水和沙石吸收相同的热量，水升高的温度较少
【答案】D
2【详解】
A．由表中数据可知，不同物质的比热容一般不同，色拉油的比热容小于冰的比热容，煤油的比热容等于
冰的比热容，因此液体的比热容不一定大于固体的比热容，故A不符合题意；
B．水和冰是水的两种状态，分析表中数据可知，其比热容是不同的，说明比热容与物质状态有关，物质
的物态发生变化，比热容也会发生变化，故B不符合题意；
C．由表中数据可知，不同物质的比热容一般不同，但也有的物质比热容相同，如煤油和冰，故C不符合
题意；
D．质量相等的水和沙石吸收相同的热量，由于水的比热容大于沙石的比热容，根据Q =cmΔt可知，水升
吸
高的温度较少，故D符合题意。
故选D。

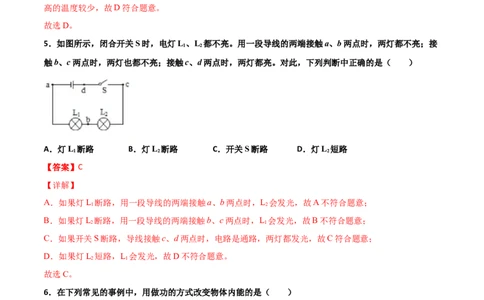

5．如图所示，闭合开关S时，电灯L 、L 都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接
1 2
触b、c两点时，两灯也都不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ）
A．灯L 断路 B．灯L 断路 C．开关S断路 D．灯L 短路
1 2 2
【答案】C
【详解】
A．如果灯L 断路，用一段导线的两端接触a、b两点时，L 会发光，故A不符合题意；
1 2
B．如果灯L 断路，用一段导线的两端接触b、c两点时，L 会发光，故B不符合题意；
2 1
C．如果开关S断路，导线接触c、d两点时，电路是通路，两灯都发光，故C符合题意；
D．如果灯L 短路，L 会发光，故D不符合题意。
2 1
故选C。
6．在下列常见的事例中，用做功的方式改变物体内能的是（ ）
A．给自行车轮胎打气时，气筒发热 B．喝很热的茶水时，先向水面上吹吹气
C．冬天手冷，用嘴向手呵呵气 D．阳光下，太阳能热水器中的水温升高
【答案】A
【详解】
A．打气时活塞压缩气体，机械能转化为气体的内能，使气体的内能增加，升温的气体通过热传递使筒壁
的温度升高，是通过做功改变了物体的内能；故A符合题意；
B．喝茶时吹气是为了加快蒸发，而蒸发时需要吸收热量，故可以降温，是用热传递的方式改变内能，故
3B不符合题意；
C．对手呵气是通过热传递的方式改变手的内能，故C不符合题意；
D．太阳能热水器是利用太阳能的照射把热量转移给了水，使水的内能增大，温度升高，是通过热传递的
方式改变了水的内能，故D不符合题意
故选A 。

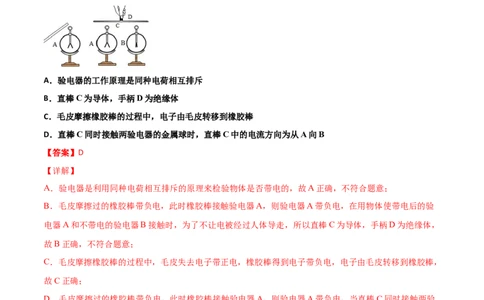

7．验电器A、B原本均不带电，如图所示，先用毛皮摩擦过的橡胶棒接触验电器A，A的金属箔张开；再
用带手柄D的直棒C同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列
说法中不正确的是（ ）
A．验电器的工作原理是同种电荷相互排斥
B．直棒C为导体，手柄D为绝缘体
C．毛皮摩擦橡胶棒的过程中，电子由毛皮转移到橡胶棒
D．直棒C同时接触两验电器的金属球时，直棒C中的电流方向为从A向B
【答案】D
【详解】
A．验电器是利用同种电荷相互排斥的原理来检验物体是否带电的，故A正确，不符合题意；
B．毛皮摩擦过的橡胶棒带负电，此时橡胶棒接触验电器A，则验电器A带负电，在用物体使带电后的验
电器A和不带电的验电器B接触时，为了不让电被经过人体导走，所以直棒C为导体，手柄D为绝缘体，
故B正确，不符合题意；
C．毛皮摩擦橡胶棒的过程中，毛皮失去电子带正电，橡胶棒得到电子带负电，电子由毛皮转移到橡胶棒，
故C正确；
D．毛皮摩擦过的橡胶棒带负电，此时橡胶棒接触验电器A，则验电器A带负电，当直棒C同时接触两验
电器的金属球时，因为验电器A带负电，验电器B中的正电荷由于异种电荷相互吸引的规律流向验电器
A，所以直棒C中的电流方向为从B向A，故D错误，符合题意。
故选D。
8．关于内能及其应用（已知c >c ），下列说法正确的是（ ）
水 煤油
A．气体吸收热量以后对外做功，内能一定增加
B．内燃机一个工作循环做功两次，曲轴转动两周，活塞往复一次；
C．热机效率高的汽油机比热机效率低的汽油机消耗的汽油多
4D．质量、初温相同的水和煤油放出相同的热量后，水的温度高于煤油的温度
【答案】D
【详解】
A．气体吸收热量以后对外做功，内能不一定增加，故A错误；
B．内燃机一个工作循环做功两次，曲轴转动两周，活塞往复２次，故B错误；
C．热机效率高的汽油机比热机效率低的汽油机消耗的汽油低，故C错误；
D．质量、初温相同的水和煤油放出相同的热量后，水的比热容大，温度降得慢，故水的温度高于煤油的
温度，故D正确。
故选D。
二、填空题（每空1分，共计23分 ）
9．赣州的夏天气候炎热，小明家的太阳能热水器每到傍晚时的温度都近 ，这是通过________的方式
使水的内能___________（选填“增加”或“减少”）。
【答案】热传递 增加
【详解】
[1][2]热传递实质是：热量从高温物体转移到低温物体，或者是从一个物体的高温部分传到低温部分的过程。
根据题意知道，水从太阳吸收热量、温度升高，即通过热传递使水水的内能增加的。
10．如图所示，是一瓶 100mL医用 75%的酒精消毒液，将它喷洒在衣物上，站在附近能够闻到浓浓的刺
鼻味道，这是______现象。如果将一整瓶该消毒液与100mL 的水混合，总体积将会______（选填“大于”
“小于”或“等于”）200mL， 这是因为分子间存在______。
【答案】扩散 小于 间隙
【详解】
[1]酒精消毒液是由分子组成的，分子永不停息地做无规则运动，酒精消毒液的分子运动到空气中，是一种
扩散现象，所以人们能够闻到浓浓的刺鼻味道。
[2][3]由于分子之间有间隙，将一整瓶消毒液与水混合，构成消毒液和水的分子会彼此进入到对方的间隙中，
使得总体积减小。
511．小明发现，打开电冰箱冷藏室门时，冰箱内的照明灯泡就发光，此时“冰箱门”相当于一个______；
夏天，打开电冰箱冷冻室的门，立即见到冒出“白气”，这属于______（填物态变化）现象。
【答案】开关 液化
【详解】
[1]打开电冰箱冷藏室门时，冰箱内的照明灯泡就发光，关闭电冰箱门，冰箱内的照明灯泡就熄灭，说明冰
箱门相当于一个开关。
[2]打开电冰箱冷冻室的门，空气中的水蒸气遇冷的冷冻室变成小水珠，是液化现象。
12．捏面人和糖画是中国传统民间技艺。如图，捏好的面人在太阳光的照射下，温度升高，这是通过
________方式改变了面人的内能。如图，做糖画时，将糖浆浇在平滑的石板上，糖浆凝固成美丽糖画的过
程，需要________（选填“吸热”或“放热”）。
【答案】热传递 放热
【详解】
[1]改变物体内能的方法是做功和热传递。捏好的面人在太阳光的照射下，温度升高，这是通过热传递方式
改变了面人的内能。
[2]物质由液态变为固态叫凝固，凝固为放热量过程。如图，做糖画时，将糖浆浇在平滑的石板上，糖浆凝
固成美丽糖画的过程，需要放热。
【点睛】
本题结合生活实际考查改变物体内能的方法及对凝固现象的理解，为基础题。
13．在用“伏安法测电阻”实验中，电流表接了0～0.6A的量程，但小军发现此量程刻度线的数字模糊不
清，于是他采用0～3A的量程读出了电流值为1.5A，则电路中的实际电流为_______A。
【答案】0.3
【详解】
电流表的两个量程共用同一组刻度线，两个量程中同一刻度线代表的电流大小比值为1︰5，所以，电路中
的实际电流为
14．把少许泡沫粒放在干燥的塑料瓶中，快速摇晃后，泡沫粒很难被倒出，这是泡沫粒与瓶壁摩擦带上
_______互相吸引的缘故；此时泡沫粒相对于瓶壁是________的。
6【答案】异种电荷 静止
【详解】
[1]摩擦可以实现电子的转移，异种电荷相互吸引使泡沫颗粒吸在瓶上
[2]泡沫颗粒相对于瓶壁是静止的。
15．据网上消息，女大学生发明的“爬楼”自行车，3分钟爬20层楼，速度堪比电梯（如图所示）。若该
使用者质量为60kg，3分钟爬楼高度为60m，当她匀速上楼时，她的机械能将___________（选填“变
大”“变小”或“不变”），她“爬楼”的功率为250W。则她爬楼的效率为___________%（ 取
）。
【答案】变大 80
【详解】
[1] 由于使用者匀速上升，速度不变，则动能不变，高度增大，则重力势能增大，所以机械能变大。
[2]她爬楼时克服重力做的有用功
爬楼做的总功
爬楼的效率
故爬楼的效率为80%。
16．如图是内燃机的________冲程，活塞下降时，燃气内能___________（选填“减少”或“增加”），
如果一台单缸四冲程内燃机飞轮的转速是2400r/min，则1s内该内燃机做功________次。
7【答案】做功 减少 20
【详解】
[1]图中内燃机的火花塞正在喷出电火花，可以直接判断出这是四个冲程中的做功冲程。
[2]在内燃机处于做功冲程中，气缸中高温高压的气体向下推动活塞，并带动飞轮转动，此时内能转化为机
械能，内能减少，机械能增多。
[3]内燃机在1个工作循环中有四个冲程，其中做功1次，飞轮转动2圈。该内燃机飞轮的转速为2400r/
min，则1s内飞轮转动40圈，经过了20个工作循环，内燃机做功20次。
17．2021 年5月 15 日，中国天问一号着陆巡视器成功着陆于火星乌托邦平原南部预选着陆区，我国首次
火星探测任务着陆火星取得圆满成功。着陆巡视器在接近地面时，速度不断减小直至降为 0，这说明力可
以改变物体的________；着陆巡视器减速时，不会立即停下来，是由于它具有________；如图所示，着陆
巡视器的“大脚掌”可________（填“减小”或“增大”）其对火星表面的压强。
【答案】运动状态 惯性 减小
【详解】
[1]着陆巡视器在接近地面时，速度不断减小直至降为0，着陆巡视器由运动变为静止，说明力可以改变物
体的运动状态。
[2]着陆巡视器减速时，不会立即停下来，是由于它具有惯性，要保持原来的运动状态。
[3]着陆巡视器的“大脚掌”是在压力一定时，通过增大受力面积来减小对火星表面的压强。
18．初夏的贵阳，天气凉爽，日平均气温在20℃左右，此温度______（选填“高于”或“低于”）人的正
常体温，但在寒冷的冬天，人们常用搓摩双手的方法保暖，这是通过______改变物体的内能。如果将10kg
、20℃的水加热到40℃，需吸收_____J的热量。
8【答案】低于 做功
【详解】
[1]人正常体温37℃，高于20℃。
[2]双手对搓后感觉手上发热，是克服摩擦做功，机械能转化为内能，通过做功的方式改变物体的内能。
[3]吸收热量
三、实验题（每空1分，共计23分 ）
19．为了比较水和沙子的吸热能力，小明利用实验室的装置做了如图所示的实验，实验数据记录如表所示：
物质 质量m/g 升高5℃所需时间/s 升高10℃所需时间/s 升高15℃所需时间/s
水 50 15 30 45
沙子 50 3 6 9
（1）分析表中数据可知，相同质量的水和沙子升高相同的温度，________需要的时间长，且吸收的热量
多，由此判断_________吸热能力更强。
（2）小强用同样的仪器，采取不同于小明的方案，给水和沙子加热相同的时间，他可以通过比较
_______________，判断水和沙子的吸热能力大小。
【答案】水 水 升高的温度
【详解】
（1）[1][2]由表格数据可知，水升高15℃需要45min，而沙子升高15℃需要9min，因为选用相同的酒精灯
加热，所以加热时间长的吸收更多的热量，根据 可知，质量相同的两种物质，升高相同的温度，
吸收热量多的比热容大，所以水的比热容大，吸热能力更强。
（2）[3]使等质量的水和沙子在吸收相同的热量情况下，温度计示数变化的越小，吸热能力越强，即通过
观察温度计的示数，判断水和沙子的吸热能力。
20．物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课
9后进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
（2）他的猜想是：_________________________________；
（3）设计实验∶如图为两个灯泡并联的电路图，用电压表分别测量两个灯泡L 、L 以及电源两端的电压。
1 2
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据；换接电源，再做一次实验，记录
实验数据如下表。
实验次数 L 两端电压 L 两端电压 电源电压
1 2
1 1.3 1.3 1.3
2 2.5 2.5 2.5
（5）实验结论：________________________________。
（6）实验评估：上述实验中，小明只进行了两次测量，得出的结论偶然性的机会很大。为了使实验结论
具有普遍性，你将建议小明怎样做？______。
（7）实验应用：如果电源电压为3V，那么根据探究的结论，灯L 两端的电压为______V，灯L 两端的电
1 2
压为________V。
【答案】并联电路中，各电灯两端的电压相等 并联电路的总电压等于各支路两端的电压 应该换用
不同规格的灯泡，进行多次实验 3 3
【详解】
（2）[1]猜想是根据生活经验和物理理论提出合理的猜想，小明可提出猜想：并联电路中，各电灯两端的
电压相等。
（5）[2]分析实验数据可知，在同一组实验中，L 两端电压，L 两端电压和电源电压相等，可以得出实验
1 2
结论：并联电路的总电压等于各支路两端的电压。
（6）[3] 为得出准确结论，排除结论的偶然性，应多次实验，所以应该换用不同规格的灯泡，进行多次实
验。
（7）[4][5] 根据并联电路的电压特点，并联电路的总电压等于各支路两端的电压的结论可得出：灯L 两端
1
的电压为3V，灯L 两端的电压也为3V。
2
21．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
10（1）实验中，小明应该选择两个规格___________（选填“相同”或“不相同”）的小灯泡。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。（2分）
（3）小明在连接电路时，开关应处于___________（选填“闭合”或“断开”）状态。
（4）他测出了L 支路上的电流 ，然后他把电流表依次接入电路分别测量出L 支路电流 、干路
1 2
电流 ，两次测得的结果都如图丙所示，则 ___________ 、 ___________ 。小明由此数据立即
得出并联电路中干路电流和各支路电流的关系是___________（写关系式即可）。但是同组的小飞却认为
小明的做法是不科学的，他的理由是___________。
【答案】不相同 断开 0.2 1 I=I+I 只做一次实验，
1 2
结论具有偶然性
【详解】
（1）[1]为避免实验的偶然性，要选择两个不同规格的灯泡多次实验。
（2）[2]该电路为并联电路，电流表测量灯泡L 的电流，开关控制整个电路，实物图如图所示：
1
11（3）[3]为保护电路安全，连接电路时，开关应断开。
（4）[4][5]因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相
同，测干路电流时应选用大量程，分度值为0.1A，示数为1A，则I=1A，测通过L 支路的电流选用小量程，
2
分度值为0.02A，示数为0.2A，则I=0.2A。
2
[6]由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是I=I+I。
1 2
[7]本次实验的不科学之处是：只做一次实验，结论具有偶然性。
22．铁板文蛤是南通的特色佳肴，由文蛤、佐料放在经加热发烫的铁板上制作而成，在体积相同的条件下，
餐馆会尽量选择热容量大的炊具。热容量的定义是：物体的温度升高（或降低）1℃吸收（或放出）的热
量。查阅资料知道：物体的热容量与物体的质量和物质的比热容有关，由此同学们对相同体积物体的热容
量作如下猜想：
猜想1：物体的质量越大则物体的热容量越大；
猜想2：物质的比热容越大则物体的热容量越大。
同学们先用图甲所示装置，将体积相同的四个不同金属块浸没在烧杯内的水中，将水加热至沸腾，用温度
计测出水的温度，示数如图乙；将四个金属块同时从水中取出，快速放入四个相同的保温杯中，杯中盛有
质量和初温（约20℃）均相同的水，过一段时间后分别测出保温杯内水的末温，收集记录的数据如下表。
金属块 质量m/g 比热容c/[J/（kg·°C）] 末温/°C
铅 565 1.3×103 34.3
铜 445 0.39×103 47.2
铁 395 0.46×103 48.1
铝 135 0.88×103 40.9
（1）安装装置时应先固定线夹_______（选填“A”或“B”）；图乙温度计示数为_________℃；
（2）由表中数据可知：若金属块放出的热量完全被水吸收，则吸收热量最多的是放入了金属_________的
杯中的水；热容量最大的是___________金属块；
（3）分析数据可判断：猜想1、猜想2都是________的；请选择猜想1或猜想2，说出你对该猜想作出上
12述判断的理由：________；
（4）请用热容量这个物理量，给比热容下定义：_________。
【答案】B 99 铁 铁 错误 猜想1：体积相同的四个不同金属块，铅的质量最大，但是铅的热
容量不是最大（猜想2：体积相同的四个不同金属块，铅的比热容最大，但是铅的热容量不是最大）
物体的热容量与质量之比
【详解】
（1）[1]用酒精灯加热时，由于酒精灯的高度是固定的，所以安装装置时，应该从下向上安装，应先固定
线夹B。
[2]图乙中温度计的分度值是1℃，示数是99℃。
（2）[3]从表中数据可知，放入铁块的烧杯中水的末温最高，为48.1℃，由于放入铁块的水的末温最高，
根据 可知，水的比热容都相同，水的质量都相同，初温都相同，放入铁块的水的末温最高，即放
入铁块的水的温度变化量最高，那么放入铁块的水吸收热量最多。
[4]开始时金属块的初温都为99℃，水最后的末温大小等于金属块最后的末温，末温是铁块最高，则铁块的
温度减少量最小，由于铁块放出的热量最多，温度却降低得最小，所以结合热容量的定义可知，铁块的热
容量最大。
（3）[5][6]分析数据可知，质量最大的铅块，放入铅块的水的末温最低，是34.3°C，即放入铅块的水的温
度变化量最低，那么放入铅块的水吸收热量最少，放入水后的铅块放出热量最少，开始时金属块的初温都
为99℃，水最后的末温大小等于金属块最后的末温，放入水后的铅块末温最低，即放入水后的铅块温度变
化量最高，结合热容量的定义可知，铅块放出热量最少，铅块温度变化量最高，那么铅块的热容量最小；
体积相同的四种金属块，铅块的质量最大是565g，但铅块的热容量最小，那么猜想1：物体的质量越大则
物体的热容量越大，这是错误的；
再观察表中数据可知，体积相同的四种金属块，铅块的比热容最大，是1.3×103J/（kg·°C），但铅块的热容
量最小，那么猜想2：物质的比热容越大则物体的热容量越大，这是错误的；
综上所述，分析数据可判断：猜想1、猜想2都是错误的。
（4）[7]由题意可知，热容量的定义是：物体的温度升高（或降低）1℃吸收（或放出）的热量，假设某物
体的变化的温度是 ，吸收（或放出）的热量是Q，那么这个热容量就是 ，这个热容量的单位是J/
°C，而比热容的单位是J/（kg·°C），根据这两个单位，它们之间相差一个单位kg，这个单位是质量的单
位，那么物体的热容量与物体的质量之比，得到单位J/（kg·°C），这也是比热容的单位，可给比热容下定
义：物体的热容量与物体的质量之比。
四、作图题（每小题3分，共计6分）
1323．请在虚线框内画出与如图相对应的电路图。
【答案】
【详解】
由实物图知，两灯并联，开关S在干路上，电流表在L 支路上，电压表并联在L 两端，由此画出电路图如
1 2
图所示：
24．请根据如图所示的实物连接图，在虚线框内画出对应的电路图。
14【答案】
【详解】
读图可知，电流从电源的正极流出，经开关 后分为两个支路，一支经灯泡 ，另一支经开关 、灯泡
，然后共同汇合回负极，如图所示
五、综合题（4分）
25．如图所示，当S 、S 闭合，S 、S 断开时，电压表的示数为3V。
1 3 2 4
(1)当S 闭合，S 、S 、S 断开时，灯L ，L 都不亮，电压表_____示数（选填“有”或“无”）。
3 1 2 4 1 2
(2)当S 、S 闭合，S 、S 断开时，会出现什么现象？_____。
3 4 2 1
(3)问题解决后，将S 、S 闭合，S 、S 断开，电压表的示数为1.5V，求电源电压是多少？（________）
1 4 2 3
(4)当S 、S 、S 闭合，S 断开时，电压表连接正确，电压表的示数为多少？（________）
1 2 3 4
15【答案】有 电源短路 4.5V 4.5V
【详解】
如图所示，当S 、S 闭合，S 、S 断开时，该电路为串联电路，电压表测量灯泡L 两端的电压，电压表的
1 3 2 4 1
示数为3V。
(1)[1]当S 闭合，S 、S 、S 断开时，电压表与L 串联在电路中，电压表测量的是电源的电压，有示数。
3 1 2 4 2
(2)[2]当S 、S 闭合，S 、S 断开时，电源的两端被导线相连，则电源短路。
3 4 2 1
(3)[3]当S 、S 闭合，S 、S 断开时，该电路为串联电路，电压表测量灯泡L 两端的电压，电压表示数为
1 4 2 3 2
1.5V，则电源电压为
U=U +U =3V+1.5V＝4.5V
1 2
(4)[4]当S 、S 、S 闭合，S 断开时，灯泡L 被短路，电压表测量电源的电压，则电压表示数为4.5V。
1 2 3 4 2
六、计算题（26、27题4分，28题7分，29题5分，共计20分）
26．某同学家使用燃气热水器，平均每天需将100kg的水从18℃加热到58℃。[ ，
]。
求：
(1)每天水吸收的热量多少J？
(2)若天然气完全燃饶放出热量的70%被水吸收，则热水器平均每天消耗天然气多少m³？
【答案】(1)1.68×107J；(2)0.6m³
【详解】
(1)用燃气热水器给水加热，每天水吸收的热量
(2)燃烧天燃气放出的热量
则每天消耗的天然气的体积为
16答：(1)每天水吸收的热量1.68×107J；
(2)若天然气完全燃饶放出热量的70%被水吸收，则热水器平均每天消耗天然气0.6m³。
27．据新华社报道，2020年4月8日，中国新疆塔里木盆地传来振奋人心的消息：中国油气勘探队新发现
了储量达到228亿吨的石油，如图所示。这一发现进一步证实了塔里木盆地下方富含石油。[c =4.2×103J/
水
(kg·℃），q =4.4×107J/kg]求：
石油
（1）100g石油完全燃烧放出的热量；
（2）若这些热量的42%被水吸收，可以使20kg温度是20℃的水温度升高多少？（在一标准大气压下）
【答案】（1）4.4×106J；（2）22℃
【详解】
解：（1）石油的质量
m=100g=0.1kg
石油完全燃烧放出的热量
Q =mq =0.1kg×4.4×107J/kg=4.4×106J
放 石油
（2）若这些热量的42%被水吸收，则有
Q =42%Q =42%×4.4×106J=1.848×106J
吸 放
水温度升高
=22℃
答：（1）100g石油完全燃烧放出的热量4.4×106J
（2）若这些热量的42%被水吸收，可以使20kg的水的温度升高22℃。
28．如图甲所示，1标准大气压下，普通煤炉把壶内20℃，5kg水烧开需完全燃烧0.28kg的煤，此过程中，
q =3×107J/kg，c =4.2×103J/（kg•℃）。
煤 水
（1）水吸收的热量？
17（2）0.28kg的煤完全燃烧所释放的热量；
（3）普通煤炉的效率；
（4）请你提出一种提高烧水效率的方法？
【答案】（1）1.68×106J；（2）8.4×106J；（3）20%；（4）见解析
【详解】
（1）1标准大气压下水的沸点为100℃，把壶内20℃，5kg水烧开，水吸收的热量为
（2）0.28kg煤完全燃烧放出的热量为
（3）普通煤炉的效率为
（4）为了提高烧水的效率可以加大送风量也可以将煤磨成煤粉，加大与氧气的接触面。
答：（1）把壶内20℃，5kg水烧开，水吸收的热量是1.68×106J。
（2）0.28kg煤完全燃烧放出的热量是8.4×106J。
（3）普通煤炉的效率为20%。
（4）加大送风量或将煤磨成煤粉，加大与氧气的接触面。
29．我国自主研制的红旗HQ3无人驾驶汽车在某段平直公路上进行测试，汽车以10m/s的速度匀速行驶了
5min，消耗燃油0.3kg，汽车发动机的牵引力是1000N。已知燃油的热值为4.5×107J/kg。试求：
（1）消耗的燃油完全燃烧产生的热量是多少？
（2）汽车牵引力所做的功是多少？
（3）发动机的效率是多少（结果保留两位小数）？
【答案】（1）1.35×107J；（2）3×106J；（3）22.22%
【详解】
18解：（1）汽油完全燃烧放出的热量
Q =mq=0.3kg×4.5×107J/kg=1.35×107J
放
（2）汽车行驶的路程
s=vt=10m/s×5×60s=3000m
汽车发动机所做的有用功
W=Fs=1000N×3000m=3×106J
（3）发动机的效率是
答：（1）消耗的燃油完全燃烧产生的热量是1.35×107J；
（2）汽车牵引力所做的功是3×106J；
（3）发动机的效率是22.22%。
1920
