四、典型教学内容展示
（一）机电工程BIM、3D、4D技术展示
（1）BIM技术在火神山、雷神山建设中的应用

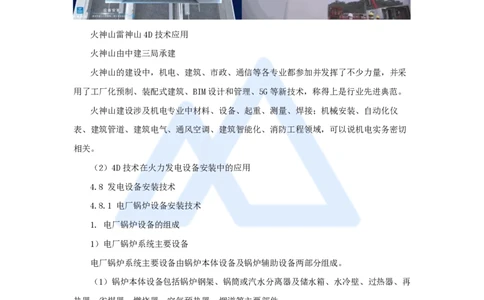

火神山雷神山4D技术应用
火神山由中建三局承建
火神山的建设中，机电、建筑、市政、通信等各专业都参加并发挥了不少力量，并采
用了工厂化预制、装配式建筑、BIM设计和管理、5G等新技术，称得上是行业先进典范。
火神山建设涉及机电专业中材料、设备、起重、测量、焊接；机械安装、自动化仪
表、建筑管道、建筑电气、通风空调、建筑智能化、消防工程领域，可以说机电实务密切
相关。
（2）4D技术在火力发电设备安装中的应用
4.8 发电设备安装技术
4.8.1 电厂锅炉设备安装技术
1. 电厂锅炉设备的组成
1）电厂锅炉系统主要设备
电厂锅炉系统主要设备由锅炉本体设备及锅炉辅助设备两部分组成。
（1）锅炉本体设备包括锅炉钢架、锅筒或汽水分离器及储水箱、水冷壁、过热器、再
热器、省煤器、燃烧器、空气预热器、烟道等主要部件。
（2）锅炉辅助设备包括送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备等。
1
www.haixue.com嗨学网 | 职业价值点亮者

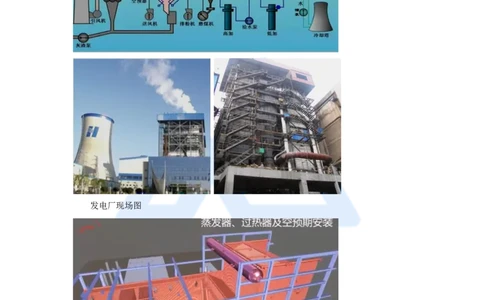

发电厂现场图
锅炉整体安装工艺
2
www.haixue.com嗨学网 | 职业价值点亮者

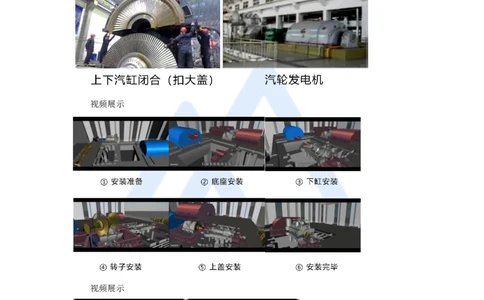

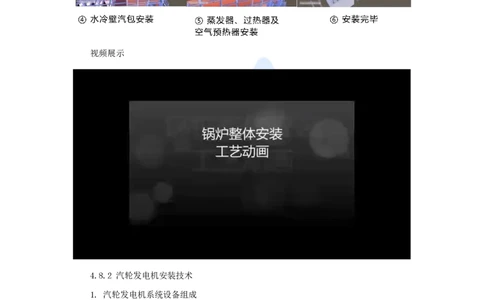

视频展示
4.8.2 汽轮发电机安装技术
1. 汽轮发电机系统设备组成
1）汽轮机设备组成
电站汽轮机设备主要由汽轮机本体设备，以及蒸汽系统设备、凝结水系统设备、给水
系统设备和其他辅助设备组成。其中汽轮机本体主要由静止部分和转动部分组成。静止部
分包括汽缸、喷嘴组、隔板、隔板套、汽封、轴承及紧固件等；转动部分包括动叶栅、叶
轮、主轴、联轴器、盘车器、推力盘、机械危急保安器等。
4.8 发电设备安装技术
3
www.haixue.com嗨学网 | 职业价值点亮者
视频展示
视频展示
4
www.haixue.com嗨学网 | 职业价值点亮者
（二）实操案例展示
实操题：建造师考试热点实操题型，知识点既有超钢点，也是常规知识点，但部分题
目要求考生动手画相关图示，考查要求较往年有所提高。其实选择题也有结合现场的实操
题。
技术部分易考：机电工程常用设备，测量技术，起重技术，机械设备安装技术，电气
工程安装技术，管道工程施工技术，发电设备安装技术，自动化仪表工程安装技术，建筑
管道工程施工技术，建筑电气工程施工技术，通风与空调工程施工技术，消防工程施工技
术。
管理部分易考：机电工程施工进度管理，机电工程安全管理，试运行管理，安全管
理，施工组织设计。
【24年实操题】（电梯工程）
背景：某机电安装公司总承包一大型商务办公楼的机电工程。承包范围：建筑给排
水、建筑电气、空调通风、消防和电梯（12部曳引式电梯）等安装工程。

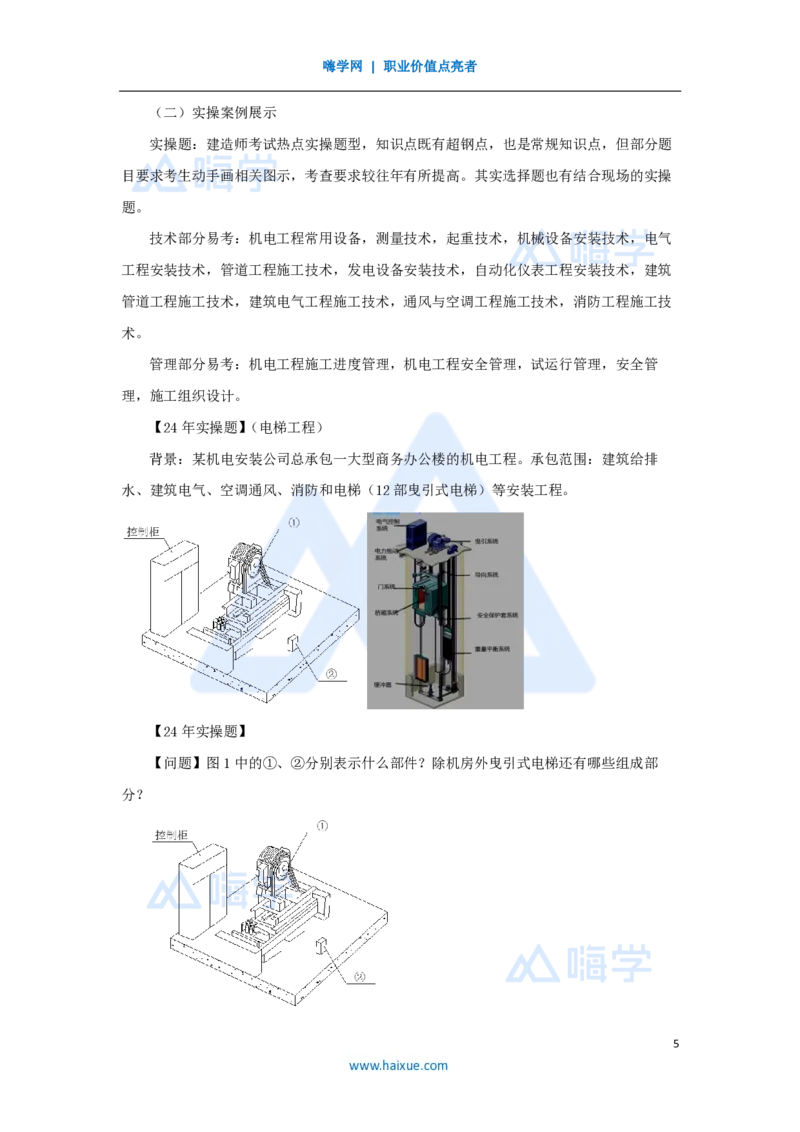

【24年实操题】
【问题】图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部
分？
5
www.haixue.com嗨学网 | 职业价值点亮者
【24年实操题】
【问题】图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部
分？
【答案】（1）图1中①曳引轮；②限速器。
（2）除机房外，电梯的组成部分还有：井道、轿厢、层站。
3.5.1 电梯的分部分项工程与安装验收规定
2. 电梯分类和组成
2）电梯组成
（1）曳引式电梯。从系统功能分：由曳引系统、导向系统、轿厢系统、门系统、重量
平衡系统、驱动系统、控制系统和安全保护系统等组成。从空间占位分：由机房、井道、
轿厢、层站四大部分组成。
（2）液压电梯。由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系
统、安全保护系统等组成。
【24年实操题】（石油化工）
背景：塔体经组焊、压力试验后，项目部编制了整体吊装专项方案，审批后进行技
术、安全交底；塔体按设计要求吊装到位（见图2）。
在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与
塔中心线的连线成60°夹角。调整时风力5级，温度26℃，调整工作被监理工程师叫停；
后选择正确的时间、天气条件进行测量调整，塔体安装验收合格。
6
www.haixue.com嗨学网 | 职业价值点亮者
【问题3】监理工程师叫停塔体垂直度调整是否正确？说明理由。
【答案】监理工程师叫停塔体垂直度调整是正确的。
理由：（1）背景中塔器高度为71m，在早上9点阳光斜照时进行；调整时风力5级。
高度大于等于20m，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的条件下进
行。
（2）垂直度不符合要求。测点1与塔中心线的连线与测点2与塔中心线的连线成
60°夹角。正确的是：测点1与塔中心线的连线与测点2与塔中心线的连线成90°夹角。
4.7 石油化工设备安装技术
4.7.1 塔器设备安装技术
3. 塔器就位安装
2）塔器就位
塔设备任意相邻的方位线作为垂直找正基准，见图4.7-1所示，测量点1与塔中心线
的连线与测量点2与塔中心线的连线成90度夹角。塔高小于等于30m，垂直度偏差不大于
塔高的1/1000；塔高大于30m，垂直度偏差允许值为1/1000塔高，且不大于50mm。
高度大于等于20m的塔，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的
条件下进行。
【问题4】塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图2中的A部
位保护层应如何搭接？
【答案】（1）对塔体进行保冷施工的部位有：塔体、裙座、支座、吊耳、仪表管座、
7
www.haixue.com嗨学网 | 职业价值点亮者
支吊架等。
（2）A部位保护层应上搭下（顺水搭接）。
4.6 绝热工程施工技术
4.6.2 设备及管道绝热工程施工技术
1. 绝热施工的一般规定
（5）附件保冷要求
① 保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保
冷。
② 保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，保冷层厚度应为邻近保冷
层厚度的1/2，但不得小于40mm。设备裙座内、外壁均应进行保冷。
【24年实操题】（起重设备、建筑电气）
背景：A公司对土建施工单位移交的吊装平台验收合格后，进行履带起重机的安装。
路基箱铺设（见图3），被现场巡视的监理工程师叫停，要求整改。
A公司根据综合考虑，风机吊装选用800t履带式起重机为主吊；采用标准风电臂工
况，126m主臂，12m风电副臂，主副臂夹角15°，转台配重265t，中央配重95t，250t级
吊钩。在履带式起重机的履带（长度13.3m）下方铺设2.2m×6.0m路基箱。辅吊采用
300t、100t全地面起重机各1台。
……施工用电为2台50kW柴油发电机组采用三相五线TN-S接零保护系统供电，并设
置了断路器进行短路及过载保护，经验收后投入运行。吊装时的主吊和辅吊均进行电气接
地保护。
【问题1】图3中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基
箱？（超纲）
8
www.haixue.com嗨学网 | 职业价值点亮者
题中起重机履带为平行碾压，为错误方式
正确方式应为起重机履带与路基箱垂直碾压方式
【问题1】图3中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基
箱？
【答案】（1）路基箱铺设存在的问题：路基箱的铺设方向不对，应旋转90°。路基箱
的铺设数量不符合要求。
（2）单侧履带下方至少应铺设7块路基箱。
路基箱：铺设在道路基层上的一种结构箱体。它主要起到分散荷载、保护基层和提供
更大承载力的作用。在道路建设中，路基箱能够有效地将上层结构的荷载传递到更广阔的
地基上，从而确保道路的稳定性和安全性。
9
www.haixue.com嗨学网 | 职业价值点亮者
路基箱：铺设在道路基层上的一种结构箱体。它主要起到分散荷载、保护基层和提供
更大承载力的作用。在道路建设中，路基箱能够有效地将上层结构的荷载传递到更广阔的
地基上，从而确保道路的稳定性和安全性。
2.2 起重技术
2.2.1 起重机械的分类与选用
3. 流动式起重机的选用
3）流动式起重机的基础处理
（1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车的工作位置（包括吊车
行走路线）的地基需进行处理。
（2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在
复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。
（3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
【问题4】吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
背景：……施工用电为2台50kW柴油发电机组采用三相五线TN-S接零保护系统供
电，并设置了断路器进行短路及过载保护，经验收后投入运行。吊装时的主吊和辅吊均进
行电气接地保护。
【问题4】吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
10
www.haixue.com嗨学网 | 职业价值点亮者
【答案】（1）起重机械由导电金属材料制成，首先容易造成触电事故，其次容易造成
雷击事故，因此需要进行电气接地保护。
【问题4】吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
【答案】（2）吊装时的起重机械进行电气接地保护要求；
① 金属结构作为载流零线。
② 起重机械的外露可导电部分（如大臂、支腿等）通过专门的PE线单独做接地处
理，系统的接地电阻不得大于4Ω。
③ 不得串联其它设备。
【24年实操题】（通风空调）
背景：A公司项目部编制净化空调系统施工方案（见表1）报监理单位审批，监理工程
师指出风系统施工流程中存在顺序错误、风管制作存在错误项、调试内容有缺少项等问题
并退回，经项目部修改后通过审核。
表1 净化空调系统施工方案（部分）
序 项目内
技术方案
号 容
风系统 风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→
1 施工流 高效过滤器安装流程→新风过滤器安装→风管与设备绝热→系统严密性
程 检验→系统清理→系统调试检测
A 风管尺寸 边长范围250～1250mm
B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
风管制 C 风管加工 铆钉孔的间距为60～80mm
2 作技术 边长大于900mm的风管，风管内设置分布均匀的加
D 风管加固
方案 固筋
E 风管连接 采用按扣式咬口连接方案
F 风管清洗 风管制作完毕后，用无腐蚀性清洗液清洗干净
调试检
3 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测
测内容
【问题2】表4中的净化空调系统风管制作技术方案中存在几个错误项？写出错误项
整改后的规范要求。
【答案】净化空调系统风管制作技术方案中存在3个错误项。
表1 净化空调系统施工方案（部分）
序 项目内
技术方案
号 容
风系统 风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→
1
施工流 高效过滤器安装流程→新风过滤器安装→风管与设备绝热→系统严密性
11
www.haixue.com嗨学网 | 职业价值点亮者
程 检验→系统清理→系统调试检测
A 风管尺寸 边长范围250～1250mm
B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
风管制 C 风管加工 铆钉孔的间距为60～80mm
2 作技术 边长大于900mm的风管，风管内设置分布均匀的加
D 风管加固
方案 固筋
E 风管连接 采用按扣式咬口连接方案
F 风管清洗 风管制作完毕后，用无腐蚀性清洗液清洗干净
调试检
3 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测
测内容
【问题2】表4中的净化空调系统风管制作技术方案中存在几个错误项？写出错误项
整改后的规范要求。
【答案】（2）错误项整改后的规范要求：
① 镀锌层厚度不低于100g/m²。
② 风管内不得设置加固筋。
③ N4级空调风管不得采用按扣式咬口。
3.3 通风与空调工程施工技术
3.3.6 净化空调系统施工技术
3. 净化空调系统的施工技术
1）风管制作
（1）风管制作材料
宜采用镀锌钢板，且镀锌层厚度不应小于100g/m2；镀锌钢板风管的镀锌层不应有多处
或10%表面积的损伤、粉化脱落等现象。
（2）风管的制作
① 风管内不得有横向拼接缝，不得设有加固框或加固筋。咬口缝处所涂密封胶宜在正
压侧。
② 风管所用的螺栓、螺母、垫圈和铆钉的材料应与管材性能相适应，不应产生电化学
腐蚀。当空气洁净度等级为N1～N5级时，风管法兰的螺栓及铆钉孔的间距不应大于
80mm；当空气洁净度等级为N6～N9级时，不应大于120mm。不得采用抽芯铆钉。
③ 矩形风管不得使用S型插条及直角型插条连接。边长大于1000mm的净化空调系统
风管，无相应的加固措施，不得使用薄钢板法兰弹簧夹连接。空气洁净度等级为N1～N5级
净化空调系统的风管，不得采用按扣式咬口连接。
12
www.haixue.com嗨学网 | 职业价值点亮者
背景：……洁净室安装完工后，项目部检测人员进行洁净度检测（见图4），被监理工
程师制止，检测人员按规定重新进行了检测，通过验收。
【问题4】图4中存在哪些不符合规定的情况？
【答案】（1）图4中存在下列不符合规定的情况：
① 检测的人数过多，不得超过3人。
② 洁净空调检测应在空态或静态下进行，不应有设备运转。
③ 其中一名检测人员没有穿着洁净工作服。
④ 检测时生产人员不得进入洁净室。
3.3 通风与空调工程施工技术
3.3.6 净化空调系统施工技术
4. 净化空调系统的调试技术
3）洁净室（区）洁净度的检测，应在空态或静态下进行。检测时，室内人员不宜多于
3人，并应穿着与洁净室等级相适应的洁净工作服。
【24年实操题】（机械设备、冶炼设备）
背景：机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、
传动装置、工作辊等部件的安装与调整。在传动装置（见图5）安装后的检查中，测量复
核传动电机的水平度；用百分表和专用工具测量联轴器的径向和轴向偏差；检查齿轮座
时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置验收合格。
13
www.haixue.com嗨学网 | 职业价值点亮者
【问题4】电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录
几个位置的径向和轴向位移值？A公司对图5的①、②、③中哪个部件进行了重新调整？
检查齿轮的啮合间隙可采用哪种方法？
【答案】（1）电机水平度的测量复核应以转子轴颈为测量面。
【问题4】电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录
几个位置的径向和轴向位移值？A公司对图5的①、②、③中哪个部件进行了重新调整？
检查齿轮的啮合间隙可采用哪种方法？
【答案】（2）联轴器转动测量时应记录5个位置的径向和轴向位移值。
14
www.haixue.com嗨学网 | 职业价值点亮者
4.1 机械设备安装技术
4.1.2 机械设备安装程序及安装方法
2）典型零部件的装配
（4）联轴器装配
① 将两个半联轴器暂时互相连接，在圆周上画出对准线或装设专用工具，其测量工具
可采用塞尺直接测量、塞尺和专用工具测量或百分表和专用工具测量。
② 将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测
量值和位于同一直径两端测点的轴向测量值。
【问题4】电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录
几个位置的径向和轴向位移值？A公司对图5的①、②、③中哪个部件进行了重新调整？
检查齿轮的啮合间隙可采用哪种方法？
【答案】（3）A公司对图5的中部件②进行了重新调整。
（4）检查齿轮的啮合间隙可采用压铅法。
4.1 机械设备安装技术
15
www.haixue.com嗨学网 | 职业价值点亮者
4.1.2 机械设备安装程序及安装方法
2）典型零部件的装配
（5）滑动轴承装配
① 瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触
点数，应符合随机技术文件规定。
② 轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为顶间隙的1/2～2/3。轴颈与轴
瓦的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3倍；

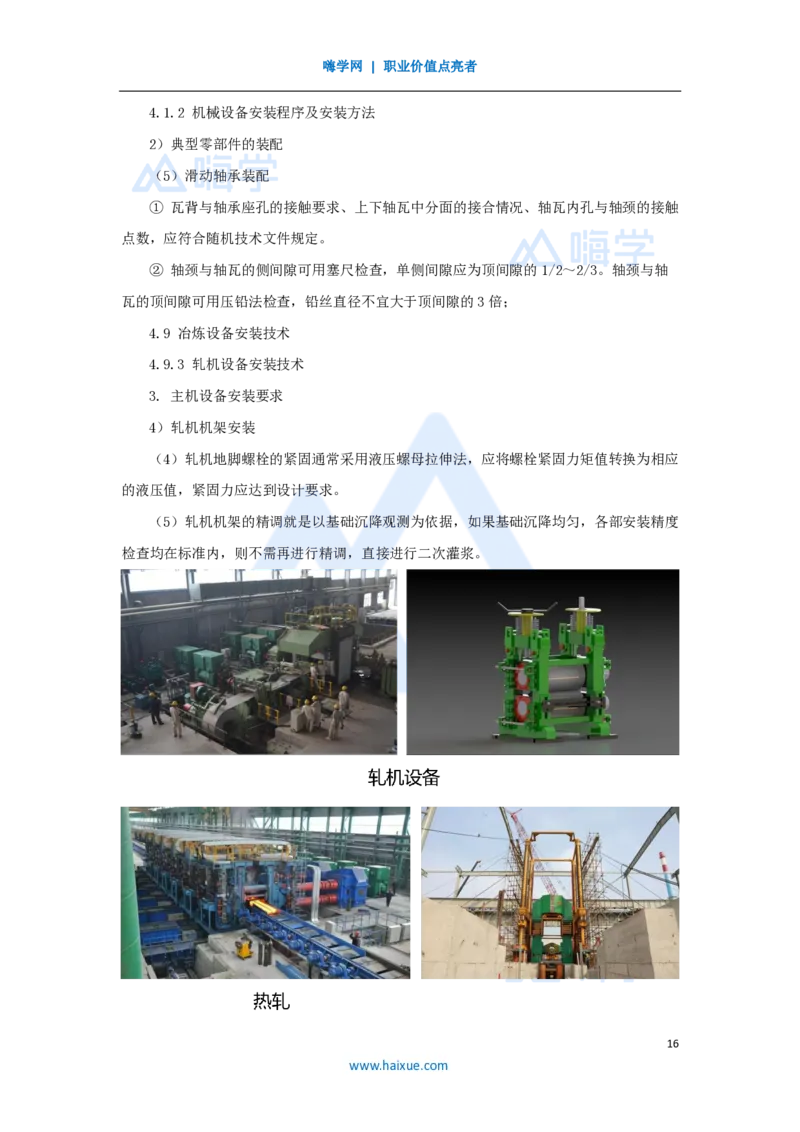

4.9 冶炼设备安装技术
4.9.3 轧机设备安装技术
3. 主机设备安装要求
4）轧机机架安装
（4）轧机地脚螺栓的紧固通常采用液压螺母拉伸法，应将螺栓紧固力矩值转换为相应
的液压值，紧固力应达到设计要求。
（5）轧机机架的精调就是以基础沉降观测为依据，如果基础沉降均匀，各部安装精度
检查均在标准内，则不需再进行精调，直接进行二次灌浆。
16
www.haixue.com嗨学网 | 职业价值点亮者
6）传动装置安装
（1）传动装置的最终调整应在轧机基础沉降趋于稳定、轧机机架安装验收后进行。
（2）传动装置中心线的调整应以轧制中心线和轧机机列中心线为基准，其标高调整应
以轧机底座的实际标高为基准。
（3）整体安装的传动电机水平度以转子轴颈为测量面，分体安装的传动电机以转子两
轴承座剖分面为水平度测量面，装配后仍在转子轴颈进行复核。
【23年实操题】（安全管理）
背景：在定期的安全培训中，安全工程师将本项目中出现的几种违反安全规定的情
况，画成施工现场示意图（见图2），要施工人员对照识别。
【问题】指出图2中A、B、C、D各点分别存在哪些安全隐患？
【答案】A点：高处物品未固定，存在高空坠物的隐患；
B点：人员站立于倒行的车辆正后方，指挥倒车站位不对；工作服着装不规范；存在
机械伤害（身体容易受到伤害）的隐患；
C点：吊装作业不规范，存在物体打击的隐患；
D点：未设置警戒线，存在人员伤害的隐患。
12.2 施工安全管理规定与实施
12.2.3 应急预案编制与实施
2. 施工现场突发事件
（1）施工生产事件：坍塌事件、触电事件、起重吊装事件、物体打击事件、高处坠落
事件、火灾爆炸事件、职业中毒窒息事件、放射性事件、环境事件等。
17
www.haixue.com嗨学网 | 职业价值点亮者
（2）自然灾害事件：破坏性地震、气象灾害等。
（3）公共卫生事件：突发重大食物中毒、重大公共卫生事件等。
（4）社会安全事件：群体性事件、公共聚集场所事件、恐怖袭击事件、境外事件、计
算机信息系统损害事件等。
【23年案例题】（进度管理）
背景：安装公司项目部进场后，依据合同、施工图纸及施工总进度计划，编制了变配
电工程的施工方案、施工进度计划（见图4-1），报建设单位审批时被否定，要求优化进度
计划，缩短工期，并承诺赶工费由建设单位承担。项目部依据公司及项目所在地的资源情
况，优化施工资源配置，列出进度计划可压缩时间及费用增加表（见表4）。
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？
18
www.haixue.com嗨学网 | 职业价值点亮者
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？
【答案】（1）项目部编制的施工进度计划（图4-1）的工期为90天。
A+C+F+H+J+L=90天
10d+10d+25d+15d+10d+10d=90天
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？
【答案】压缩后关键线路工期为66天。
（10+⑥+⑲+⑩+⑮+⑥=66天）
19
www.haixue.com嗨学网 | 职业价值点亮者
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多
少天？需增加多少费用？
【答案】（2）最多可以压缩工期24天。
由90天-66天=24天
20
