3.2 土石方工程施工
3.2.1 岩土的分类和工程性能
2.岩土的工程性能
（1）内摩擦角，是土的抗剪强度指标。【1jz—1409】【1jz—2118】【1jz—2206补】
内摩擦角在力学上可以理解为块体在斜面上的临界自稳角，在这个角度内，块体是稳定的；大于这个角度，块
体就会产生滑动。利用这个原理，可以分析边坡的稳定性。
（2）土抗剪强度：是指土体抵抗剪切破坏的极限强度，参数包括内摩擦角和黏聚力。【25改】【1jz—1409】
（4）土的天然含水量：土中所含水的质量与土的固体颗粒质量之比的百分率，称为土的天然含水量。土的天然
含水量对挖土的难易、土方边坡的稳定、填土的压实等均有影响。【1jz—1706】【计算】【1jz—1409】
（5）土的天然密度：土在天然状态下单位体积的质量，称为土的天然密度。
（6）土的干密度：单位体积内土的固体颗粒质量与总体积的比值，称为土的干密度。干密度越大，表明土越坚
实。在土方填筑时，常以土的干密度控制土的夯实标准。【1jz—1409】
（7）土的密实度：是指土被固体颗粒所充实的程度，反映了土的紧密程度。
（8）土的可松性：是挖填土方时，计算土方机械生产率、回填土方量、运输机具数量、进行场地平整规划、土
方平衡调配的重要参数。【1jz—1508】
3.2.2 基坑支护工程施工
【1jz—2224】【1jz—2020】【基坑侧壁安全等级为一级，可使用的支护结构有？】
2.深基坑支护
基坑支护结构的类型有灌注桩排桩围护墙、板桩围护墙、咬合桩围护墙、型钢水泥土搅拌墙、地下连续墙、水
泥土重力式围护墙、土钉墙等；支护结构围护墙的支撑形式有内支撑、锚杆（索）、与主体结构相结合（两墙
合一）的基坑支护等。
1）灌注桩排桩支护
通常由支护桩、支撑（或土层锚杆）及防渗帷幕等组成。排桩可根据工程情况分为悬臂式支护结构、锚拉式支
护结构、内撑式支护结构和内撑-锚拉混合式支护结构。【1jz—1735—1】
适用条件：基坑侧壁安全等级为一级、二级、三级；【1jz—2224】【1jz—2020】适用于可采取降水或止水帷
幕的基坑。除悬臂式支护适用于浅基坑外，其他几种支护方式都适用于深基坑。[注：天一文化专有版权，未经许可不可转发或复印传播]

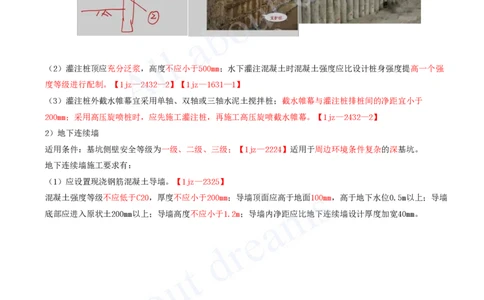

（2）灌注桩顶应充分泛浆，高度不应小于500mm；水下灌注混凝土时混凝土强度应比设计桩身强度提高一个强
度等级进行配制。【1jz—2432—2】【1jz—1631—1】
（3）灌注桩外截水帷幕宜采用单轴、双轴或三轴水泥土搅拌桩；截水帷幕与灌注桩排桩间的净距宜小于
200mm；采用高压旋喷桩时，应先施工灌注桩，再施工高压旋喷截水帷幕。【1jz—2432—2】
2）地下连续墙
适用条件：基坑侧壁安全等级为一级、二级、三级；【1jz—2224】适用于周边环境条件复杂的深基坑。
地下连续墙施工要求有：

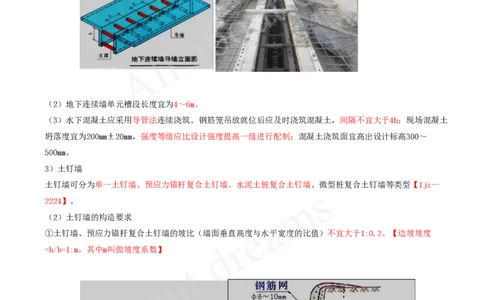

（1）应设置现浇钢筋混凝土导墙。【1jz—2325】
混凝土强度等级不应低于C20，厚度不应小于200mm；导墙顶面应高于地面100mm，高于地下水位0.5m以上；导墙
底部应进入原状土200mm以上；导墙高度不应小于1.2m；导墙内净距应比地下连续墙设计厚度加宽40mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）地下连续墙单元槽段长度宜为4～6m。
（3）水下混凝土应采用导管法连续浇筑。钢筋笼吊放就位后应及时浇筑混凝土，间隔不宜大于4h；现场混凝土
坍落度宜为200mm±20mm，强度等级应比设计强度提高一级进行配制；混凝土浇筑面宜高出设计标高300～
500mm。
3）土钉墙
土钉墙可分为单一土钉墙、预应力锚杆复合土钉墙、水泥土桩复合土钉墙、微型桩复合土钉墙等类型【1jz—
2224】。
（2）土钉墙的构造要求
①土钉墙、预应力锚杆复合土钉墙的坡比（墙面垂直高度与水平宽度的比值）不宜大于1:0.2。【边坡坡度
=h/b=1:m，其中m叫做坡度系数】[注：天一文化专有版权，未经许可不可转发或复印传播]
②土钉墙宜采用洛阳铲成孔的钢筋土钉。对易塌孔的松散或稍密砂土、稍密的粉土、填土或宜缩径的软土宜采
用打入式钢管土钉。打入困难的土层，宜采用机械成孔的钢筋土钉。

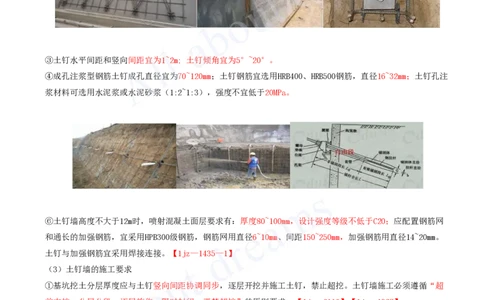

③土钉水平间距和竖向间距宜为1~2m; 土钉倾角宜为5°~20°。
④成孔注浆型钢筋土钉成孔直径宜为70~120mm；土钉钢筋宜选用HRB400、HRB500钢筋，直径16~32mm；土钉孔注
浆材料可选用水泥浆或水泥砂浆（1:2~1:3），强度不宜低于20MPa。
⑥土钉墙高度不大于12m时，喷射混凝土面层要求有：厚度80~100mm，设计强度等级不低于C20；应配置钢筋网
和通长的加强钢筋，宜采用HPB300级钢筋，钢筋网用直径6~10mm、间距150~250mm，加强钢筋用直径14~20mm。
土钉与加强钢筋宜采用焊接连接。【1jz—1435—1】
（3）土钉墙的施工要求
①基坑挖土分层厚度应与土钉竖向间距协调同步，逐层开挖并施工土钉，禁止超挖。土钉墙施工必须遵循“超
前支护，分层分段，逐层施作，限时封闭，严禁超挖”的原则要求。【1jz—2110】【1jz—1927】
②每层土钉施工后，应按要求抽查土钉的抗拔力。【1jz—2110】
④上一层土钉完成注浆48h后，才可开挖下层土方。
⑤成孔注浆型钢筋土钉应采用两次注浆工艺施工。第一次注浆宜为水泥砂浆，注浆量不应小于钻孔体积的1.2
倍，第一次注浆初凝后，方可进行二次注浆；第二次压注纯水泥浆，注浆量为第一次注浆量的30%～40%。
⑥注浆顺序宜从管底向外分段进行，最后封孔。
⑧喷射混凝土作业应分段分片依次进行，同一分段内应自下而上，一次喷射厚度不宜大于120mm。
4）咬合桩围护墙[注：天一文化专有版权，未经许可不可转发或复印传播]
适用条件：基坑侧壁安全等级为一级、二级、三级。适用于较深的基坑，可同时用于截水。
5）型钢水泥土搅拌墙
适用条件：基坑侧壁安全等级为一级、二级、三级。【1jz—2224】适用于黏性土、粉土、砂土、砂砾土等较深
的基坑，深度不宜大于12m。
7）水泥土重力式围护墙
适用条件：基坑侧壁安全等级为二、三级；适用于淤泥质土、淤泥基坑，深度不宜大于7m。【1jz—2224】
6）板桩围护墙
板桩包括混凝土板桩和钢板桩，结合内支撑（以钢支撑为主）使用，具有截水的作用。
（1）宜采用振动锤施打【25改】。
适用条件：基坑侧壁安全等级为一级、二级、三级。适用于黏性土、粉土、砂土等较深的基坑，深度不宜大于
12m。
8）内支撑
内支撑包括钢筋混凝土支撑和钢支撑，施工要求有：
（1）严格执行先撑后挖的原则。立柱穿过主体结构底板以及支撑穿越地下室外墙的部位应有止水构造措施。
（2）钢筋混凝土支撑拆除，可采用机械拆除、爆破拆除，【1jz—1533—2】爆破孔宜采取预留方式。爆破前应[注：天一文化专有版权，未经许可不可转发或复印传播]
先切割支撑与围檩或主体结构连接的部位。
9）锚杆
锚杆（索）施工要求有：
（1）施工前应通过试成锚验证设计指标和施工工艺。
（2）锚固段强度大于15MPa并达到设计强度的75%方可进行张拉。
（3）锚杆正式张拉前，对锚杆预张拉1～2次。正式张拉时，锚杆张拉到（1.05～1.10）倍拉力设计值时，【25
改】岩层、砂土层应保持10min，黏性土层应保持15min，然后卸载至设计锁定值。
10）与主体结构相结合（两墙合一）的基坑支护
3.2.3 人工降排水施工
1.地下水控制技术方案选择
（1）施工中地下水位应保持在基坑底面以下0.5～1.5m。
（2）在软土地区开挖深度浅时，可边开挖边用排水沟和集水井进行集水明排；
当基坑开挖深度超过3m，一般就要用井点降水。[注：天一文化专有版权，未经许可不可转发或复印传播]
当因降水而危及基坑及周边环境安全时，宜采用截水或回灌方法。
当基坑底为隔水层且层底作用有承压水时，应进行坑底突涌验算。必要时可采取水平封底隔渗或钻孔减压措
施，保证坑底土层稳定；避免突涌的发生。【1jz—1624】
2.降水施工技术
降水常用的有轻型井点、多级轻型井点、喷射井点、电渗井点、真空降水管井、降水管井等方法。它们大多都
适用于填土、黏性土、粉土和砂土；只有降水管井不宜用于填土，但又适合于碎石土和黄土。【降水管井用于
渗透系数大的土层。】【1jz—2314】【1jz—1907】【1jz—1509】[注：天一文化专有版权，未经许可不可转发或复印传播]
4）截水
截水即利用截水帷幕切断基坑外的地下水流入基坑内部。
截水帷幕常用高压喷射注浆、地下连续墙、小齿口钢板桩、深层水泥土搅拌桩等。
5）井点回灌技术
回灌井点阻止回灌井点外侧的建筑物下的地下水流失，使地下水位基本保持不变，土层压力仍处于原始平衡状
态。而可有效地防止降水对周围建（构）筑物、地下管线等的影响。【1jz—1116】【25改】
3.2.4 土石方工程与回填施工
1.土方开挖【有挖就有运、有挖就有填、有挖注意水】
土方开挖原则：“开槽支撑，先撑后挖，分层开挖，严禁超挖”。【1jz—2207补】
1）浅基坑的开挖
2）深基坑的土方开挖
（1）深基坑工程的挖土方案，主要有放坡挖土、中心岛式（也称墩式）挖土、盆式挖土、逆作法挖土。前者无
支护结构，后三种皆有支护结构。【1jz—2315】【1jz—2111】
（2）分层厚度宜控制在3m以内。
3.土方回填
1）土料要求
填方土料应符合设计要求，保证填方的强度和稳定性。一般不能选用淤泥、淤泥质土、有机质大于5%的土、含
水量不符合压实要求的黏性土。填方土应尽量采用同类土。【1jz—2225】【不能用作填方土料的有】【1jz—
1608】【1jz—1833—2】[注：天一文化专有版权，未经许可不可转发或复印传播]
3）土方填筑与压实
（2）填土应从场地最低处开始，由下而上整个宽度分层铺填。
每层虚铺厚度应根据夯实机械确定【1jz—1608】，一般情况下每
层虚铺厚度见表3.2-1。
表3.2-1 填土施工分层厚度及压实遍数
压实机具 分层厚度（mm） 每层压实遍数
平碾 250～300 6～8
振动压实机【1jz—1833—2】 250～350 3～4
柴油打夯机 200～250 3～4
人工打夯 ＜200 3～4
（3）填方应在相对两侧或周围同时进行回填和夯实。【1jz—1608】
3.2.5 基坑验槽方法【谁组织？谁参加？】
建（构）筑物基坑均应进行施工验槽。基坑（槽）挖至基底设计标高并清理后，施工单位必须会同勘察、设
计、建设、监理等单位共同进行验槽，合格后方能进行基础工程施工。建（构）筑物基坑（槽）均应进行施工
验槽。【1jz—1233—1】
2.天然地基验槽
（1）天然地基验槽内容【1jz—1233—1】
①根据勘察、设计文件核对基坑的位置、平面尺寸、坑底标高；
②根据勘察报告核对坑底、坑边岩土体及地下水情况；
③检查空穴、古井、古墓、暗沟、地下埋设物及防空掩体等情况，并应查明其位置、深度和性状；
④检查基坑底土质的扰动情况及扰动的范围和程度；⑤检查基坑底士质受到冰冻、干裂、受水冲刷或浸泡等扰
动情况，并查明影响范围和深度。
（2）天然地基验槽前应在基坑（槽）底普遍进行轻型动力触探检验，【1jz—1208】检验数据作为验槽依据。
遇到下列情况之一时，可不进行轻型动力触探：
①承压水头可能高于基坑底面标高，触探可造成冒水涌砂时；[注：天一文化专有版权，未经许可不可转发或复印传播]
②基坑持力层为砾石层或卵石层，且基底以下砾石层和卵石层厚度大于1m时；
③基础持力层为均匀、密实砂层，且基底以下厚度大于1.5m时。
3.地基处理工程验槽
（1）对于换填地基、强夯地基，应现场检查处理后的地基均匀性、密实度等检测报告和承载力检测资料。
（2）对于增强体复合地基，应现场检查桩头、桩位、桩间土情况和复合地基施工质量检测报告。【1jz—
2210】
5.验槽方法
验槽方法通常主要采用观察法为主【1jz—2010】，对于基底以下的土层不可见部位，要先辅以钎探法配合共同
完成。
1）观察法
在进行直接观察时，可用袖珍式贯入仪作为辅助手段。[注：天一文化专有版权，未经许可不可转发或复印传播]
