专题 06 电场
一、单选题

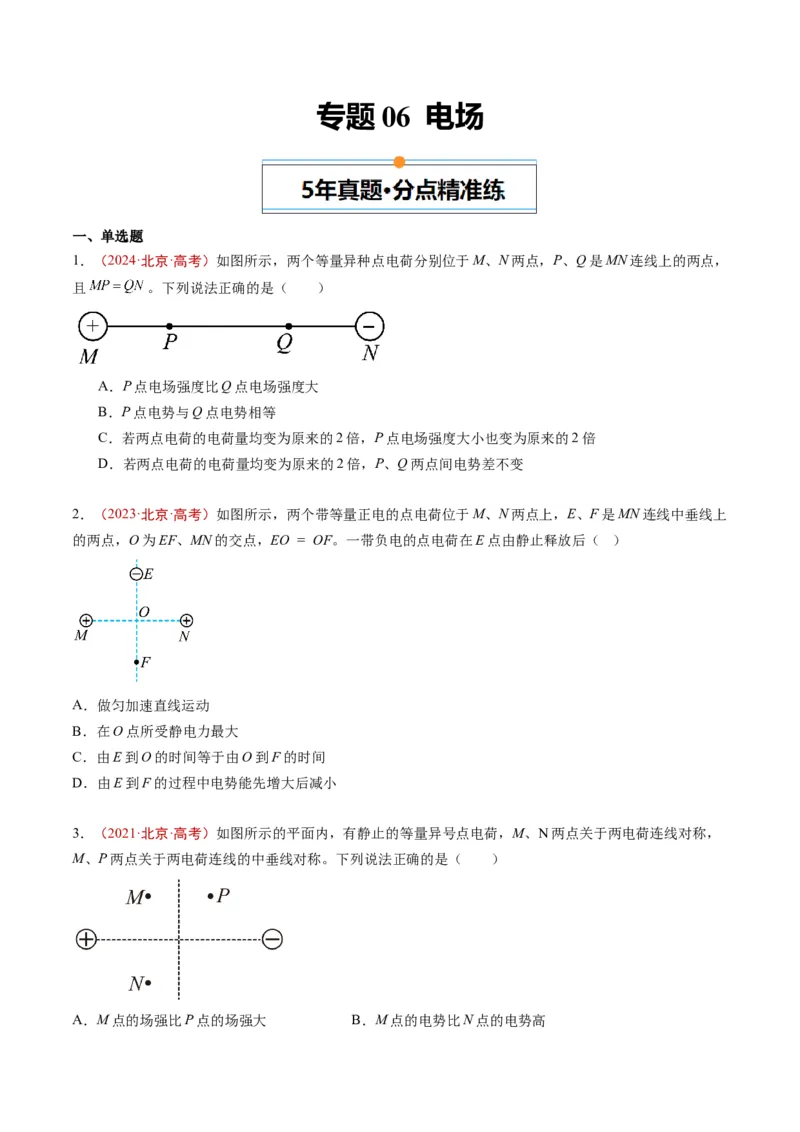

1．（2024·北京·高考）如图所示，两个等量异种点电荷分别位于M、N两点，P、Q是MN连线上的两点，
且 。下列说法正确的是（ ）
A．P点电场强度比Q点电场强度大
B．P点电势与Q点电势相等
C．若两点电荷的电荷量均变为原来的2倍，P点电场强度大小也变为原来的2倍
D．若两点电荷的电荷量均变为原来的2倍，P、Q两点间电势差不变
2．（2023·北京·高考）如图所示，两个带等量正电的点电荷位于M、N两点上，E、F是MN连线中垂线上
的两点，O为EF、MN的交点，EO = OF。一带负电的点电荷在E点由静止释放后（ ）
A．做匀加速直线运动
B．在O点所受静电力最大
C．由E到O的时间等于由O到F的时间
D．由E到F的过程中电势能先增大后减小
3．（2021·北京·高考）如图所示的平面内，有静止的等量异号点电荷，M、N两点关于两电荷连线对称，
M、P两点关于两电荷连线的中垂线对称。下列说法正确的是（ ）
A．M点的场强比P点的场强大 B．M点的电势比N点的电势高C．N点的场强与P点的场强相同 D．电子在M点的电势能比在P点的电势能大

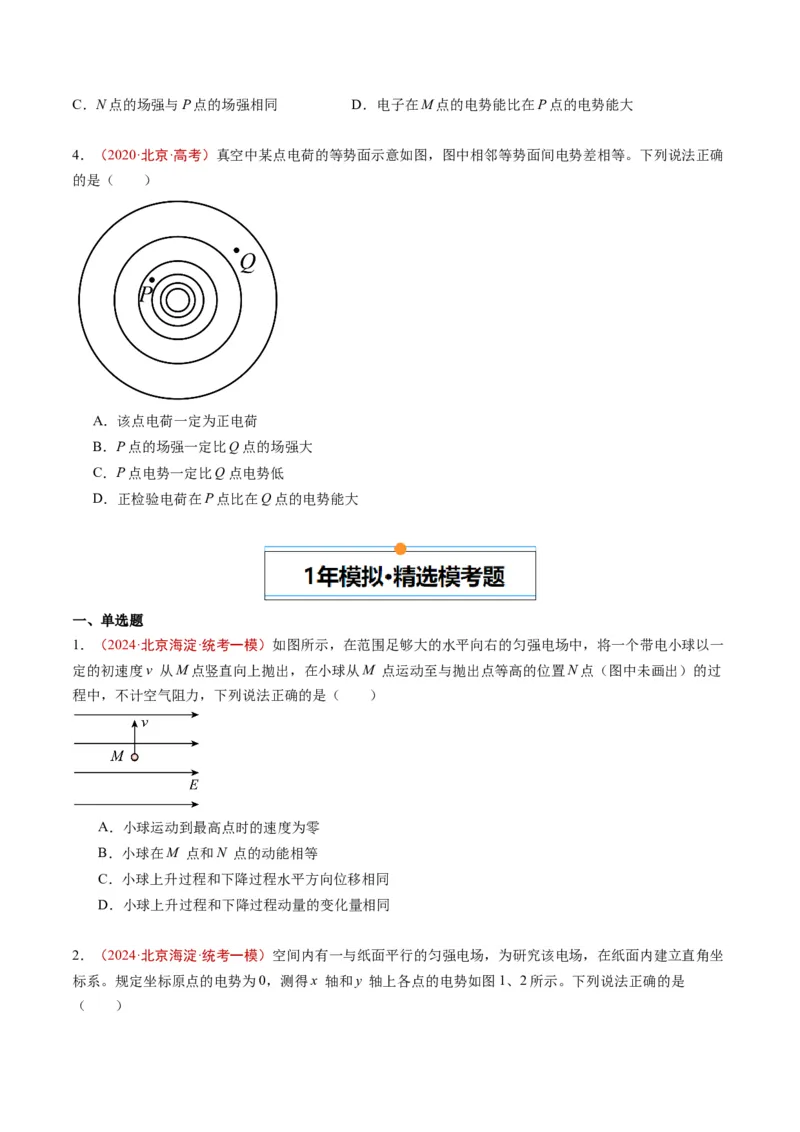

4．（2020·北京·高考）真空中某点电荷的等势面示意如图，图中相邻等势面间电势差相等。下列说法正确
的是（ ）
A．该点电荷一定为正电荷
B．P点的场强一定比Q点的场强大
C．P点电势一定比Q点电势低
D．正检验电荷在P点比在Q点的电势能大
一、单选题
1．（2024·北京海淀·统考一模）如图所示，在范围足够大的水平向右的匀强电场中，将一个带电小球以一
定的初速度v 从M点竖直向上抛出，在小球从M 点运动至与抛出点等高的位置N点（图中未画出）的过
程中，不计空气阻力，下列说法正确的是（ ）
A．小球运动到最高点时的速度为零
B．小球在M 点和N 点的动能相等
C．小球上升过程和下降过程水平方向位移相同
D．小球上升过程和下降过程动量的变化量相同

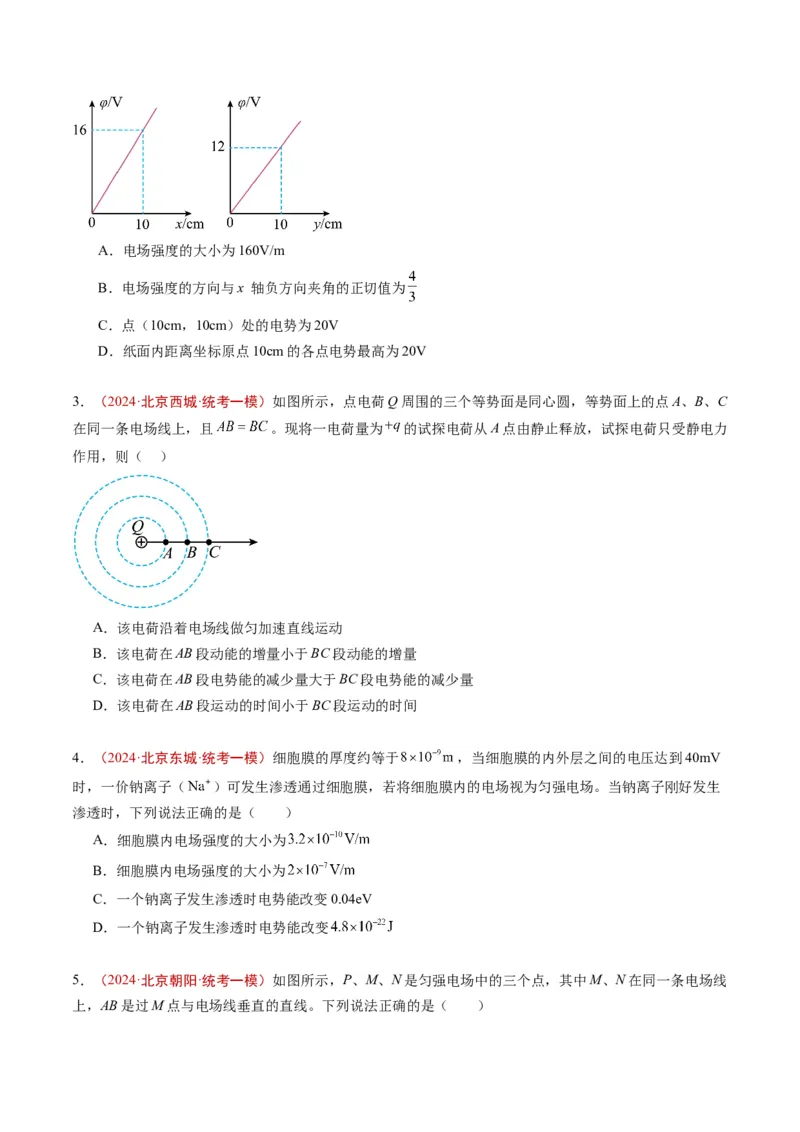

2．（2024·北京海淀·统考一模）空间内有一与纸面平行的匀强电场，为研究该电场，在纸面内建立直角坐
标系。规定坐标原点的电势为0，测得x 轴和y 轴上各点的电势如图1、2所示。下列说法正确的是
（ ）A．电场强度的大小为160V/m
B．电场强度的方向与x 轴负方向夹角的正切值为
C．点（10cm，10cm）处的电势为20V
D．纸面内距离坐标原点10cm的各点电势最高为20V
3．（2024·北京西城·统考一模）如图所示，点电荷Q周围的三个等势面是同心圆，等势面上的点A、B、C
在同一条电场线上，且 。现将一电荷量为 的试探电荷从A点由静止释放，试探电荷只受静电力
作用，则（ ）
A．该电荷沿着电场线做匀加速直线运动
B．该电荷在AB段动能的增量小于BC段动能的增量
C．该电荷在AB段电势能的减少量大于BC段电势能的减少量
D．该电荷在AB段运动的时间小于BC段运动的时间
4．（2024·北京东城·统考一模）细胞膜的厚度约等于 ，当细胞膜的内外层之间的电压达到40mV
时，一价钠离子（ ）可发生渗透通过细胞膜，若将细胞膜内的电场视为匀强电场。当钠离子刚好发生
渗透时，下列说法正确的是（ ）
A．细胞膜内电场强度的大小为
B．细胞膜内电场强度的大小为
C．一个钠离子发生渗透时电势能改变0.04eV
D．一个钠离子发生渗透时电势能改变
5．（2024·北京朝阳·统考一模）如图所示，P、M、N是匀强电场中的三个点，其中M、N在同一条电场线
上，AB是过M点与电场线垂直的直线。下列说法正确的是（ ）A．正电荷在M点受到的静电力大于其在N点受到的静电力
B．将负电荷从M点移到N点再移到P点，电场力先做正功再做负功
C．M、N两点电场强度相等，所以M点电势等于N点电势
D．M、N两点间电势差大于M、P两点间电势差

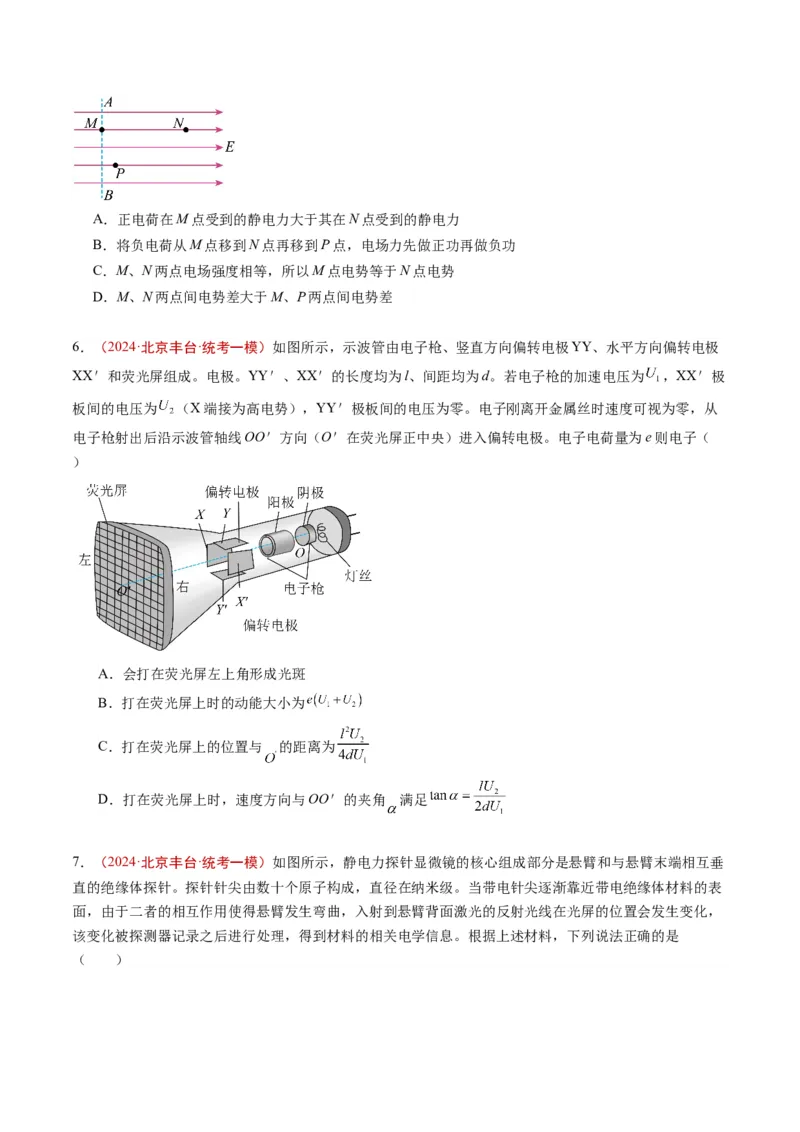

6．（2024·北京丰台·统考一模）如图所示，示波管由电子枪、竖直方向偏转电极YY、水平方向偏转电极
XX＇和荧光屏组成。电极。YY＇、XX＇的长度均为l、间距均为d。若电子枪的加速电压为 ，XX＇极
板间的电压为 （X端接为高电势），YY＇极板间的电压为零。电子刚离开金属丝时速度可视为零，从
电子枪射出后沿示波管轴线OO＇方向（O＇在荧光屏正中央）进入偏转电极。电子电荷量为e则电子（
）
A．会打在荧光屏左上角形成光斑
B．打在荧光屏上时的动能大小为
C．打在荧光屏上的位置与 的距离为
D．打在荧光屏上时，速度方向与OO＇的夹角 满足

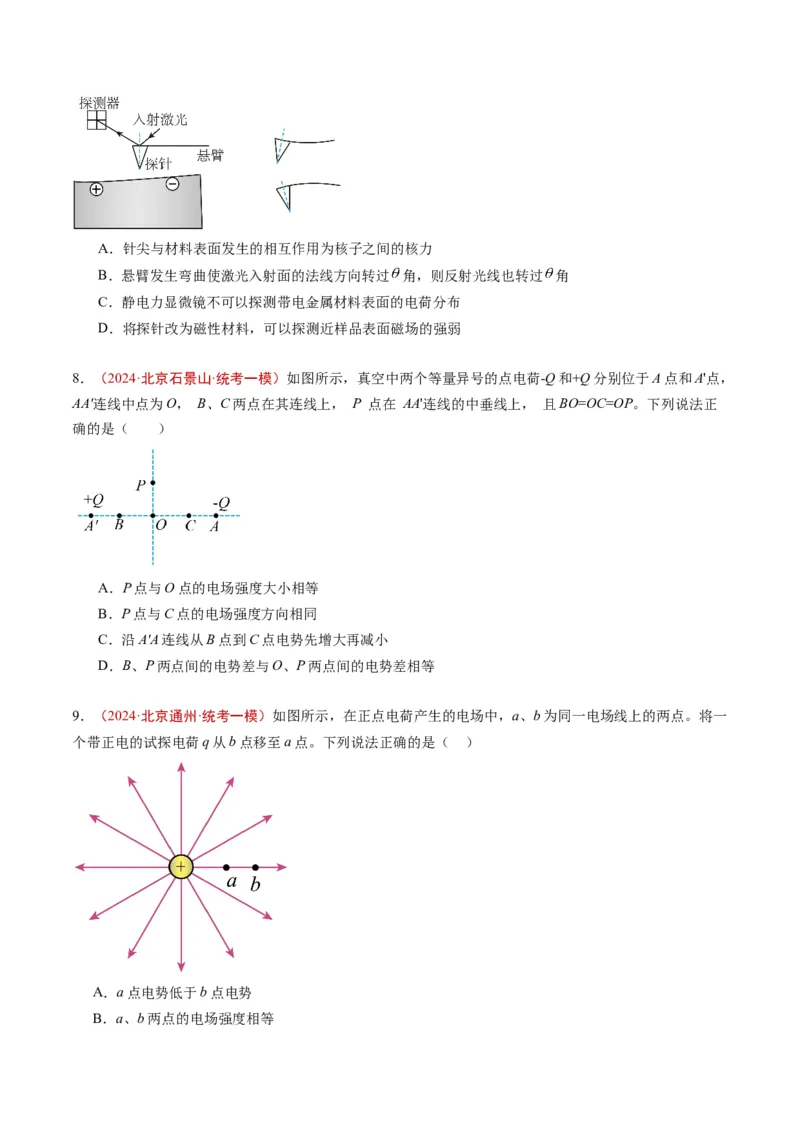

7．（2024·北京丰台·统考一模）如图所示，静电力探针显微镜的核心组成部分是悬臂和与悬臂末端相互垂
直的绝缘体探针。探针针尖由数十个原子构成，直径在纳米级。当带电针尖逐渐靠近带电绝缘体材料的表
面，由于二者的相互作用使得悬臂发生弯曲，入射到悬臂背面激光的反射光线在光屏的位置会发生变化，
该变化被探测器记录之后进行处理，得到材料的相关电学信息。根据上述材料，下列说法正确的是
（ ）A．针尖与材料表面发生的相互作用为核子之间的核力
B．悬臂发生弯曲使激光入射面的法线方向转过 角，则反射光线也转过 角
C．静电力显微镜不可以探测带电金属材料表面的电荷分布
D．将探针改为磁性材料，可以探测近样品表面磁场的强弱
8．（2024·北京石景山·统考一模）如图所示，真空中两个等量异号的点电荷-Q和+Q分别位于A点和A'点，
AA'连线中点为O， B、C两点在其连线上， P 点在 AA'连线的中垂线上， 且BO=OC=OP。下列说法正
确的是（ ）
A．P点与O点的电场强度大小相等
B．P点与C点的电场强度方向相同
C．沿A'A连线从B点到C点电势先增大再减小
D．B、P两点间的电势差与O、P两点间的电势差相等
9．（2024·北京通州·统考一模）如图所示，在正点电荷产生的电场中，a、b为同一电场线上的两点。将一
个带正电的试探电荷q从b点移至a点。下列说法正确的是（ ）
A．a点电势低于b点电势
B．a、b两点的电场强度相等C．电场力对试探电荷q做正功
D．q在a点的电势能大于q在b点的电势能
10．（2024·北京通州·统考一模）一电子仅在静电力作用下从坐标原点由静止出发沿x轴运动，其所在位
置处的电势 随位置x变化的图线如图中抛物线所示，抛物线与x轴相切于 ，下列说法正确的是（ ）
A． 与 处的电场方向相同
B．电子在 处的加速度为零
C．电子从 运动到 速度逐渐增大
D．电子从 运动到 ，电场力逐渐减小
11．（2024·北京顺义·统考一模）如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各
点的电势 随x变化的情况如图乙所示，若在O点由静止释放一电子，电子仅在电场力的作用下运动，下
列说法正确的是（ ）
A．电子的电势能将增大
B．电子沿Ox的负方向运动
C．电子运动的速度先增大后减小
D．电子运动的加速度先增大后减小
12．（2024·北京房山·统考一模）电子束焊接机的核心部件内存在如图所示的高压电场，K极为阴极，电
子在静电力作用下由A点沿直线运动到B点。下列说法正确的是（ ）A．高压电场中A、B两点电势相等
B．高压电场中A点电场强度大于B点电场强度
C．电子的电势能逐渐减小
D．电子的加速度逐渐减小
13．（2024·北京门头沟·统考一模）图甲是电场中的一条电场线，M、N是电场线上的两点。电子仅在电场
力作用下从M点运动到N点，其运动的 图像如图乙所示。M、N点电场强度分别为 和 ，电子在
M、N点电势能分别为 和 。下列说法正确的是（ ）
A． ，
B． ，
C． ，
D． ，
14．（2024·北京延庆·统考一模）离子陷阱是一种利用电场或磁场将离子俘获并囚禁在一定范围内的装置。
如图所示为最常见的“四极离子陷阱”的俯视示意图，a、b、c、d四根平行的细导体杆与工作电源相连，
相当于四个独立的电极，相对的电极带等量同种电荷，相邻的电极带等量异种电荷。在垂直于杆的平面内，
四根细杆的位置连线是一个正方形，A、C是a、c连线上的两点，B、D是b、d连线上的两点，A、C、
B、D到正方形中心O的距离相等。下列判断正确的是（ ）A．A点电势比B点电势高
B．A、B、C、D四点电场强度相同
C．若电子由A点运动到C点，静电力对电子做负功
D．电子在C点的电势能大于在D点的电势能
15．（2024·北京海淀·统考二模）地球表面与大气电离层都是良导体，两者与其间的空气介质可视为一个
大电容器，这个电容器储存的电荷量大致稳定，约为5×105C，其间的电场，称为大气电场。设大地电势为
零，晴天的大气电场中，不同高度h处的电势φ的变化规律如图所示，不考虑水平方向电场的影响。根据
以上信息，下列说法正确的是（ ）
A．大气电场的方向竖直向上
B．地面带电量约为2.5×105C
C．地面和大气电离层组成的电容器电容值约0.6F
D．高度h越大，大气电场强度越小
16．（2024·北京海淀·统考二模）如图所示为某静电除尘装置的简化原理图，两块平行带电极板间为除尘
空间。质量为m，电荷量为-q的带电尘埃分布均匀，均以沿板方向的速率v射入除尘空间，当其碰到下极
板时，所带电荷立即被中和，同时尘埃被收集。调整两极板间的电压可以改变除尘率 （相同时间内被收
集尘埃的数量与进入除尘空间尘埃的数量之百分比）。当两极板间电压为U 时， 。不计空气阻力、
0
尘埃的重力及尘埃之间的相互作用，忽略边缘效应。下列说法正确的是（ ）A．两极板间电压为U 时，尘埃的最大动能为qU+
0 0
B．两极板间电压为 U 时，除尘率可达100%
0
C．仅增大尘埃的速率v，可以提升除尘率
D．仅减少尘埃的电荷量，可以提升除尘率
17．（2024·北京东城·统考二模）a、b为真空中等量异种点电荷的电场中的两点，如图所示。a、b两点的
电场强度大小分别为 、 ，电势的高低分别为 、 。下列说法正确的是（ ）
A． ，
B． ，
C． ，
D． ，
18．（2024·北京朝阳·统考二模）如图所示，实线为两个固定的等量正点电荷电场中的等势面，虚线abc
为一带电粒子仅在静电力作用下的运动轨迹，其中b点是两点电荷连线的中点。下列说法正确的是
（ ）
A．该粒子可能带正电
B．该粒子经过a、c两点时的速度大小相等
C．a、b、c三点的电场强度大小
D．该粒子在b点的电势能大于在a点的电势能
19．（2024·北京丰台·统考二模）如图甲所示，A、B是某点电荷电场中一条电场线上的两点，一个电子仅
在静电力的作用下从A点运动到B点的 图像如图乙所示。下列说法正确的是（ ）A．该点电荷为正电荷
B．电子在A点受到的电场力小于在B点受到的电场力
C．A点的电势高于B点的电势
D．电子在A点的电势能大于在B点的电势能
20．（2024·北京朝阳·统考二模）如图所示，水平面上固定一个绝缘支杆，支杆上固定一带电小球A，小
球A位于光滑小定滑轮O的正下方，绝缘细线绕过定滑轮与带电小球B相连，在拉力F的作用下，小球B
静止，此时两球处于同一水平线。假设两球的电荷量均不变，现缓慢释放细线，使球B移动一小段距离。
在此过程中，下列说法正确的是（ ）
A．细线中的拉力一直减小
B．球B受到的库仑力先减小后增大
C．球A、B系统的电势能保持不变
D．拉力做负功，库仑力做正功
