方圆搅拌站控制系统简介及维护保养说明

方圆搅拌站控制系统的生产操作分为操作台上按钮操作和应用软件操作两方面。

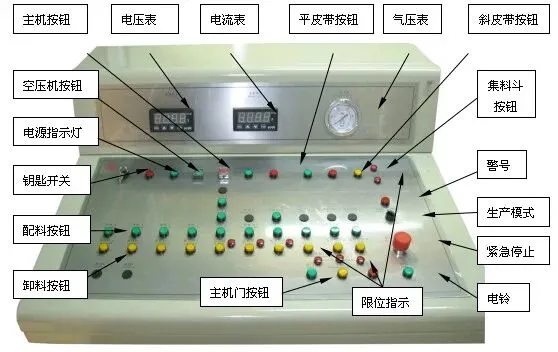

一、操作台上按钮操作各操作按钮的功能如下：

1、主机按钮：含启动、停止两个按钮，用于启动和停止搅拌主机，各种生产状态均有效。

2、电压表：显示生产中的电源电压。

3、电流表：显示搅拌主机的工作电流，根据该电流可以判断搅拌主机的生产情况和所搅拌混凝土的坍落度。

4、平皮带按钮：含启动、停止两个按钮，用于控制配料机出料皮带机的启动与停止，全自动生产时，根据卸料状态自动启动与停止。

5、气压表：显示气路系统的压力。

6、斜皮带按钮：含启动、停止两个按钮，用于启动和停止斜皮带机，各种生产状态均有效。

7、集料斗按钮：集料斗的卸料按钮，按下此按钮，集料斗开门卸料；松开此按钮，集料斗关门。

8、警号：报警指示灯，当发生提升钢丝绳松脱（提升料斗用）、皮带机皮带跑偏（需安装跑偏开关）、浓油泵油桶油位低等现象时，该指示灯亮，系统报警。

9、生产模式：含有手动与自动两个档位，控制生产状态在手动与自动之间的转换。当旋转至手动位置时，为手动生产；在该状态下，操作台上所有按钮有效，配料卸料顺序及份量、各个设备的启动与停止均为人工控制，计算机只在画面上称量斗的位置显示配料重量数据。当旋转至自动位置时，为自动生产；操作台上配料和卸料按钮失效，在计算机上进行各种配料参数的设置后，启动自动生产。在自动生产过程中，将转换开关转换到手动，生产状态由自动转换到手动，再转换到自动时，将延续自动生产过程。

10、紧急停止：出现紧急情况时，按下此按钮，搅拌站所有设备全部停止运行，生产终止；如需恢复此按钮，必须对操作台断电后重新上电。

11、电铃：电铃启动按钮。

12、限位指示：各个卸料门相应位置信号指示。（搅拌主机卸料门全关门、半开门、全开门信号指示，集料斗开门、关门信号指示，提升料斗上下限位信号指示，粉料称量斗关门信号指示等）。

13、主机门按钮：包含开门、关门、手动三个按钮。开门、关门按钮：用于手动开、关搅拌主机卸料门。手动按钮：按下此按钮，按钮指示灯亮，搅拌主机卸料门由自动状态转换为手动卸料，再按一次此按钮，按钮指示灯灭，搅拌主机卸料门又转换为自动；在全自动生产卸料过程中，搅拌主机卸料门由自动转换到手动后，必须手动将搅拌主机内的料卸空后，方可恢复自动卸料。

14、卸料按钮：各个称量斗卸料的手动按钮，按下此按钮，称量斗开门卸料；松开此按钮，称量斗关门，停止卸料。

15、配料按钮：各个料仓的配料按钮，按下此按钮，启动对应仓上的配料设备，开始配料；松开此按钮，停止对应仓上的配料设备，配料动作停止。

16、钥匙开关：操作台的用电开关。

17、电源指示灯：操作台用电的电源指示灯。

18、空压机按钮：按下此按钮，按钮指示灯亮，启动空压机；再按一次此按钮，按钮指示灯灭，空压机停止。

三、控制系统的维护保养

1．做好电气元件、电气箱及工控机的防尘、防震、防水，定期清理工控机滤网的粉尘，保持控制室的干净整洁，保证工控机及电气系统的正常工作。

2．严禁在上位机上安装游戏及带有病毒的软件，否则会影响上位机程序的正常运行，导致不可估计的错误与故障。

3．动力及控制设备要求较高的供电质量，电源电压波动允许AC380V+5%，要求供电变压器有足够的容量。

4．检查各电气装置绝缘是否符合电气安全标准，保护接零是否安全可靠。

5．检查避雷装置导雷线，不能断裂，接地要可靠。

6．定期检查各接线是否松动，电器元件、主令开关、按钮、指示灯、接触器等工作是否正常，若有损坏应及时更换。

7．出现紧急情况，应立即按下紧急停止按钮，切断电源，停机检查。
