自写cad插件之批量快速筛选同类型图元并隔离或隐藏

该插件专为需要高效、精准管理AutoCAD图纸中大量图形对象的场景设计，核心是“先筛选，后集中处理”，适用于以下工作流：

• 专业图纸审查与出图：

场景：在复杂的建筑、机械或电气图纸中，需要单独检查或输出某类特定对象（如所有虚线表示的隐藏线、所有特定图块的布置、所有标注文字）。

应用：使用插件快速筛选出目标对象（如“DASHED”线型的所有图元），然后隔离它们，使视图仅显示这些内容，便于集中检查或打印。

• 图纸清理与优化：

场景：需要批量隐藏或删除不必要的临时图形、特定颜色的参考线、或重复的同心圆。

应用：通过颜色筛选或同心圆筛选功能锁定这些对象，然后使用隐藏功能使其不可见，或在此基础上进行删除操作，让图纸保持整洁。

• 基于属性的批量操作前置步骤：

场景：需要批量修改某一类对象的属性（如更改所有“注释”文字的样式、调整所有“灯具”图块的比例）。

应用：插件强大的筛选功能（如文字内容筛选、块名筛选）可以瞬间精准选中所有目标对象，生成选择集。用户可在此基础上接续自己的修改命令，极大提升批量操作的效率和准确性。

• 大型图纸性能敏感操作：

场景：在处理包含成千上万个图元的大型图纸时，直接使用 (ssget “X”)全图遍历会导致AutoCAD卡顿甚至无响应。

应用：插件遵循的“精准选择”黄金法则，所有筛选都通过带条件的 ssget完成，避免了不必要的遍历，确保了即使在海量对象中操作也能保持高性能和稳定性。

YC：主命令，提供完整的交互流程（选择操作 → 选择筛选方式 → 执行）。

YCI：快速启动并默认选择“隔离”操作模式。

YCH：快速启动并默认选择“隐藏”操作模式。

YCE：快速执行“结束隔离”，显示全部对象。

YC-BATCH：批量操作模式，流程调整为先筛选所有对象，再选择对它们执行何种操作。

YC-INFO：统计模式，用于查看筛选结果的数量和类型样本，不执行隔离/隐藏。

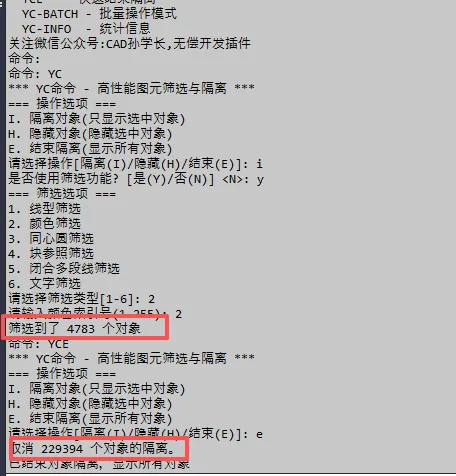

• 命令YC（隐藏）展示效果如下：

https://wwals.lanzouv.com/ivh5Z3lwmrlc

YC
